STM32入门（十八）----ADC

原理

ADC简介

参考资料：STM32参考书手册 11
ADC ：Analog to Digital，模拟数字转换器
三个独立的ADC 1 / 2 / 3;
分辨率为12位;

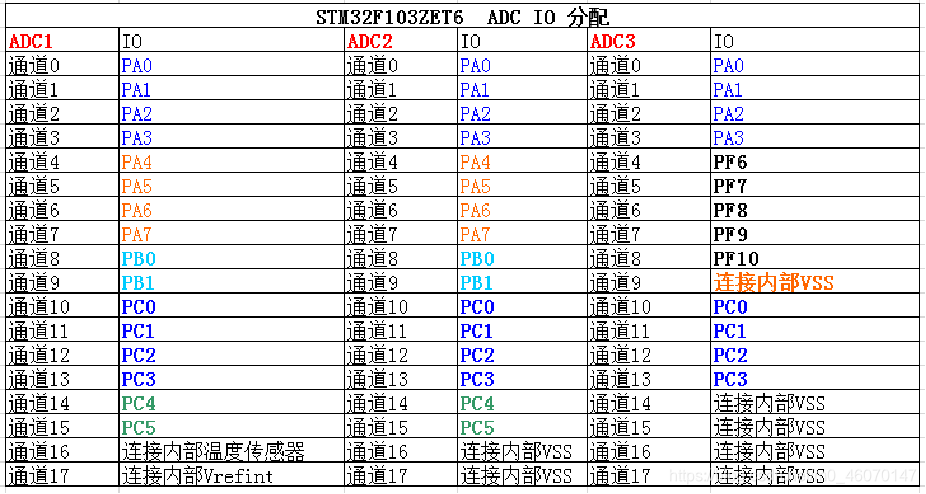

每个ADC具有18个通道，其中外部通道16个;
ADC的输入时钟不得超过14MHz。

(STM32 6 RCC的图8)

ADC功能框图

输入电压：VREF- ≤ VIN ≤ VREF+决定输入电压的引脚：VREF-、 VREF+ 、 VDDA 、 VSSA
VSSA 和 VREF-接地，把 VREF+和 VDDA 接 3V3，得到ADC 的输入电压范围为： 0~3.3V。

可以测-10V~10V

根据基尔霍夫定律（KCL），节点流入的电流等于流出的电流
(Vint – Vout)/R2 + (3V3-Vout)/R1 = Vout / R3
Vout = (Vint + 10) /6

PS：来自数据手册
规则
