以邻接表方式建立有向图，分别利用深度优先遍历和广度优先遍历方法输出各结点元素（数据结构）

实验目的

1. 掌握图的邻接矩阵和邻接表存储结构；
2. 掌握图的深度优先遍历和广度优先遍历算法，复习栈和队列的应用；
3. 掌握图的最小生成树、拓扑排序等应用及算法思想。

实验内容

以邻接矩阵或邻接表方式建立有向图，并分别利用深度优先遍历和广度优先遍历方法输出各结点元素。

下面代码是用邻接表建立的有向图

Source Code

#include<stdio.h>
#include<malloc.h>
#define MAXV 100				//顶点数目的最大值

int visited[MAXV];				//深度访问标记数组
int BFSvisited[MAXV];			//广度访问标记数组

typedef struct ANode
{
	int adjNode;	//该边的邻接点编号
	ANode *next;	//指向下一条边的指针
}ArcNode;	//边结点类型

typedef struct Vnode
{
	char data;		//顶点信息
	ArcNode *first;	//指向第一个边结点
}VNode,AdjList[MAXV];	//头结点类型

typedef struct
{
	AdjList vertices;
	int n,e;//顶点数n和边数e
}ALGraph;	//图邻接表类型

//创建有向图
void CreateGraph(ALGraph &g){
	printf("请输入顶点数和边数：");
	int n,e;
	scanf("%d%d",&n,&e);
	g.n=n;
	g.e=e;
	for(int i=0;i<g.n;i++){
		g.vertices[i].data=i;
		g.vertices[i].first=NULL;
	}
	printf("请输入每条边的两个顶点(用空格隔开)\n");
	int x,y;
	for(i=0;i<g.e;i++){
		scanf("%d%d",&x,&y);
		ArcNode *p =(ArcNode*)malloc(sizeof(ArcNode));
		p->adjNode=y;
		p->next=g.vertices[x].first;
		g.vertices[x].first=p;
		ArcNode *q=(ArcNode*)malloc(sizeof(ArcNode));
		q->adjNode=x;
		q->next=g.vertices[y].first;
		g.vertices[y].first=q;

	}
}

//深度优先遍历图,从第v个顶点开始遍历
void DFS(ALGraph g,int v)
{
	visited[v]=true;
	printf("%d  ",g.vertices[v].data);
	ArcNode *p=g.vertices[v].first;
	int w;
	while(p!=NULL){
		w=p->adjNode;
		if(!visited[w]){
			DFS(g,w);		//递归深度遍历
		}
		p=p->next;
	}
}

//广度优先遍历借助队列,从v开始遍历
void BFS(ALGraph g,int v)
{
	BFSvisited[v]=true;
	ArcNode *p;
	printf("%d  ",g.vertices[v].data);
	int que[MAXV];
	int front=0,rear=0;
	rear=(rear+1)%MAXV;
	que[rear]= v;
	int j;
	while(rear!=front)	//当队列不空的时候
	{
		front=(front+1)%MAXV;//出队
		j =que[front];
		p =g.vertices[j].first;
		while(p!=NULL)
		{
			if(!BFSvisited[p->adjNode])
			{
				printf("%d  ",g.vertices[p->adjNode].data);
				BFSvisited[p->adjNode]=true;
				rear=(rear+1)%MAXV;
				que[rear]=p->adjNode;
			}
			p=p->next;//用的是邻接表，用p-next就可访问同层的相邻结点

		}
	}
}

int main()
{
	ALGraph g;
	CreateGraph(g);
	printf("深度优先遍历顺序：\n");
	DFS(g,0);
	printf("\n");
	printf("广度优先遍历顺序：\n");
	BFS(g,0);
	printf("\n");
}

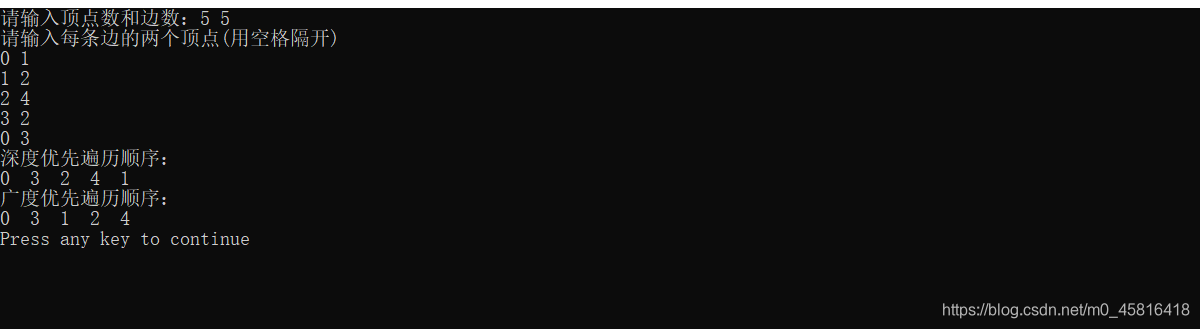

Computational Results

Hint

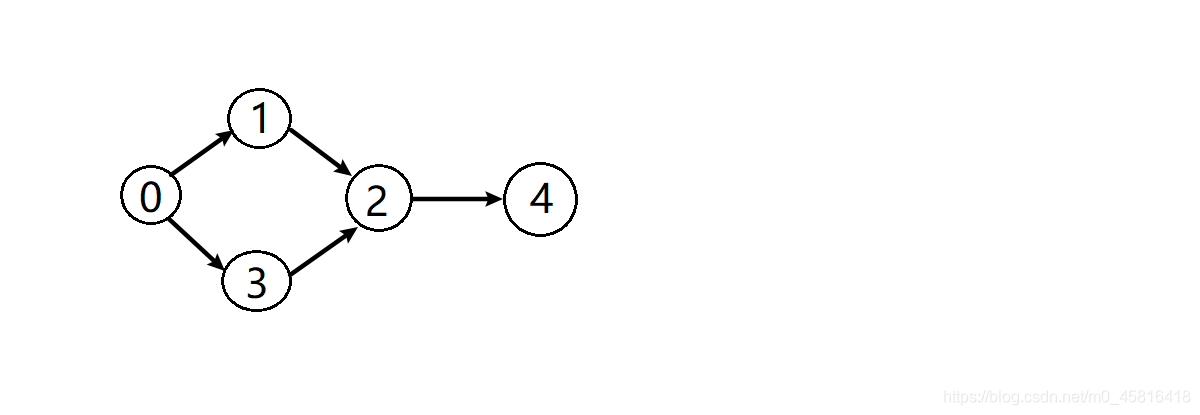

此代码遍历过程是从初始点0开始遍历的，对应的图是
