【图书管理系统】——需求分析文档

1、原始需求

①系统客户、用户，以及问题域（应用环境）。 客户及用户是图书管理系统软件开发小组、学院图书馆及相关读者。 本系统是针对电脑管理图书的需求设计的，主要包括管理员管理模块和学员自助服务模块。 ②客户、用户使用该系统的目标或目的，以及为满足其目的定义的任务。 为方便对图书馆书籍，读者资料，借还书等进行高效的管理 管理员管理模块可以完成管理员登录、管理用户、图书检索、增加图书信息、增加图书实体、图书注销等主要功能。 用户借阅模块可以完成图书检索、借书、还书、预约图书、用户借阅信息功能。 游客模块游客仅可图书检索。 ③从步骤②中定义出系统详细的功能需求，即每类用户在系统中需要完成的任务。 用户管理模块： （1）管理用户：读者信息的增加、修改、查询、删除，包括借阅图书编号、借书数量、借书期限、姓名。 （2） 图书检索：有条件、多条件查询各种图书信息。 （3）增加图书信息：对新增图书信息进行入库登记。包括图书编号、图书名称、类别、关键词、备注。 （4）增加图书实体：在图书库增加新图书实体。 （5）图书注销：对下架图书信息进行删除。包括图书编号、包括图书编号、图书名称、类别、关键词、备注。 、类别、关键词、备注。 （6）管理员登录。 用户借阅模块： （1）图书检索：有条件、多条件查询各种图书信息. （2）借书：借书信息输入、修改、查询，包括图书编号、读者姓名、借书日期、借书期限、备注。 （3）还书：还书信息输入、修改、查询，包括图书编号、读者姓名、还书日期、备注。 （4）预约图书：若借阅的图书全部被借出，可办理预约，需记录预约日期和预约完成日期。 （5）用户借阅信息：用户查询自己的借还书信息，以及预约信息。 （6）用户注册：用户输入自己的个人信息，包括姓名、学院班级、学号、电话号码。 （7）用户登录 游客模块： 图书检索：有条件、多条件查询各种图书信息.

2、用例模型及活动图建模

2.1 系统用例图

表1是对系统用例的分析情况。

表1用例列表

用例编号	用例名称	参与者	用例简介
CUC01	管理用户	管理员	读者信息的增加、修改、查询、删除
CUC02	图书检索	管理员、用户、游客	有条件、多条件查询各种图书信息
CUC03	增加图书信息	管理员	对新增图书信息进行入库登记
CUC04	增加图书实体	管理员	在图书库增加新图书实体
CUC05	图书注销	管理员	对下架图书信息进行删除
CUC06	借书	用户	用户通过图书管理系统进行借书操作
CUC07	还书	用户	用户通过图书管理系统进行还书操作
CUC08	预约图书	用户	若借阅的图书全部被借出，可办理预约
CUC09	查看用户借阅信息	用户	用户查询自己的借还书信息
UC01	注册	用户	用户注册个人信息
UC02	登录	管理员、用户	登录图书管理系统

注：非核心用例编号UC**；核心用例编号CUC**。

图1是系统用例图。

图1 图书馆里系统用例图

2.2 用例描述及活动图

1. 借书用例

用例描述如表2所示。

表2 借书用例的用例描述

项目	内容描述
用例编号	CUC06
用例名称	借书操作
用例简述	用户通过图书管理系统进行借书操作
参与者	用户
前置条件	用户进入图书管理系统页面，并登录，进入借书页面
触发条件	用户点击借书按钮
后置条件	页面提示借书成功信息
基本事件流	用户进入图书管理系统，并登录； 用户打开借书页面； 系统显示借书页面； 用户点击借阅按钮 用户扫描所要借的书目； 系统显示所借书目详细信息和借阅按钮； 系统检测读者信息和图书信息，确认是否可以进行借书操作； 系统进行借书操作，更改数据库； 系统提示借书成功。
扩展事件流	系统检测读者已达借阅数量上限时，提示读者读者达到借书数量上限； 7、系统检测图书信息在馆数量不足时，提示该图书在馆数量不足； 8、借书操作时，出现系统故障，例如网络故障，数据库服务器故障，系统弹出系统异常页面，提示借书失败
特殊需求	数据库该书状态改为已借出状态； 读者可借阅数量减一。
扩展点

图2是该用例流程的活动图。

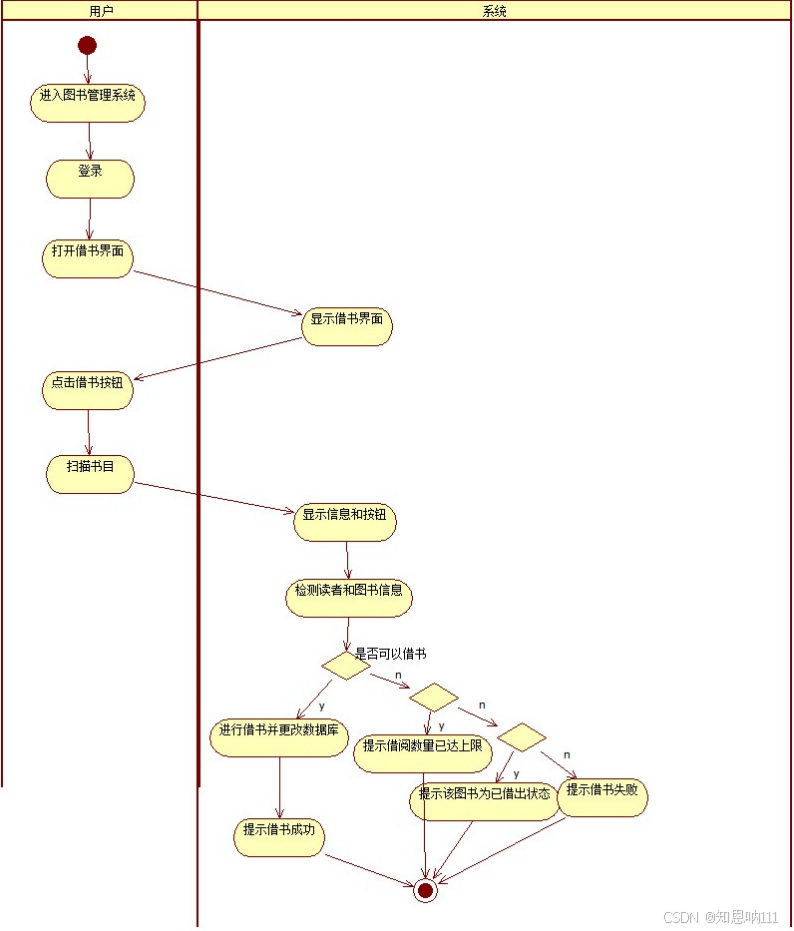

图2 借书用例的活动图

2.还书用例

用例描述如表3所示。

表3 还书用例的用例描述

项目	内容描述
用例编号	CUC07
用例名称	还书操作
用例简述	用户通过图书管理系统进行还书操作
参与者	用户
前置条件	用户进入图书管理系统页面，并登录，进入还书页面
触发条件	用户点击还书按钮
后置条件	页面提示还书成功信息
基本事件流	用户进入图书管理系统，并登录； 用户打开还书页面； 系统显示还书页面； 用户点击还书按钮； 4、用户扫描所要还的书目； 5、系统显示所还书目详细信息和借阅按钮； 7、系统检测读者信息和图书信息，确认是否可以进行还书操作； 8、系统进行还书操作，更改数据库； 9、系统提示还书成功。
扩展事件流	7、系统检测读者无未还书目时，提示读者无未还书目； 7、系统检测图书信息为在馆状态时，提示该图书为在馆状态； 8、还书操作时，出现系统故障，例如网络故障，数据库服务器故障，系统弹出系统异常页面，提示借书失败。
特殊需求	数据库该书状态改为在馆状态； 读者可借阅数量加一。
扩展点

图3是该用例流程的活动图。

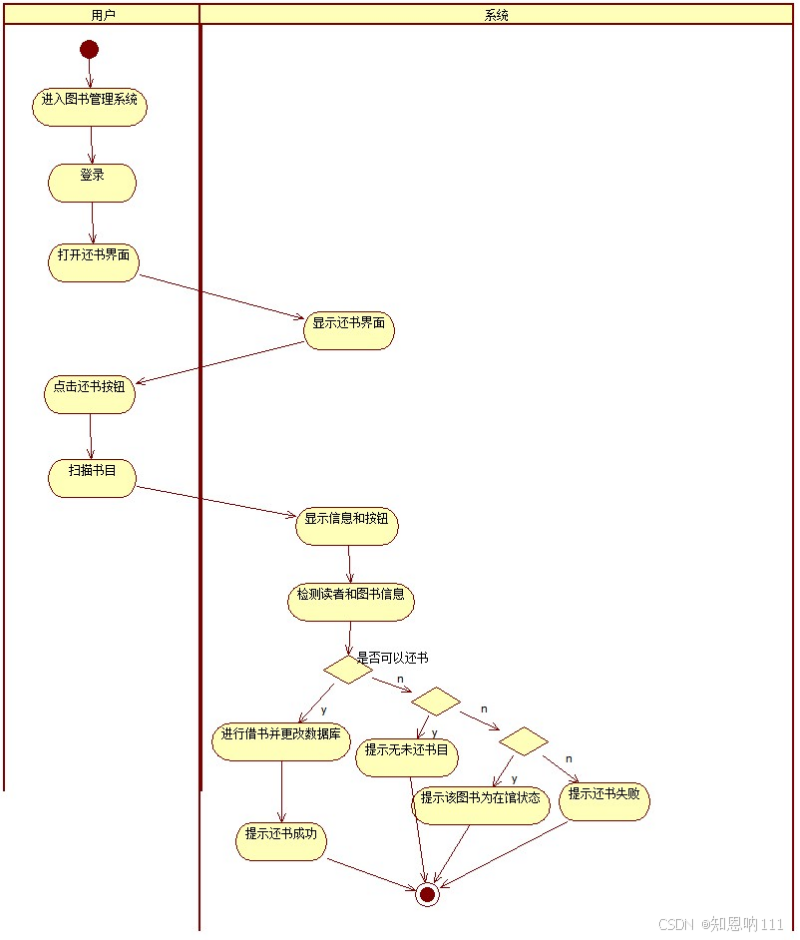

图3 还书用例的活动图

1. CUC08预约图书用例

  用例描述如表4所示。

表4预约图书用例的用例描述

项目	内容描述
用例编号	CUC08
用例名称	预约图书
用例简述	用户使用预约图书用例完成图书的预约
参与者	用户
前置条件	用户已经注册图书系统
触发条件	用户打开图书系统并登录，进入预约图书界面
后置条件	页面返回图书系统主界面
基本事件流	用户打开图书系统的界面   用户进入图书预约界面 用户输入要预约图书的信息  用户点击确定进行查找  系统开始检索相关图书，显示所有相关图书的条目
扩展事件流	A5.若该书库内数量为0，则返回输入预约信息界面
特殊需求	预约一本书的时间不能超过一分钟

图4是该用例流程的活动图。

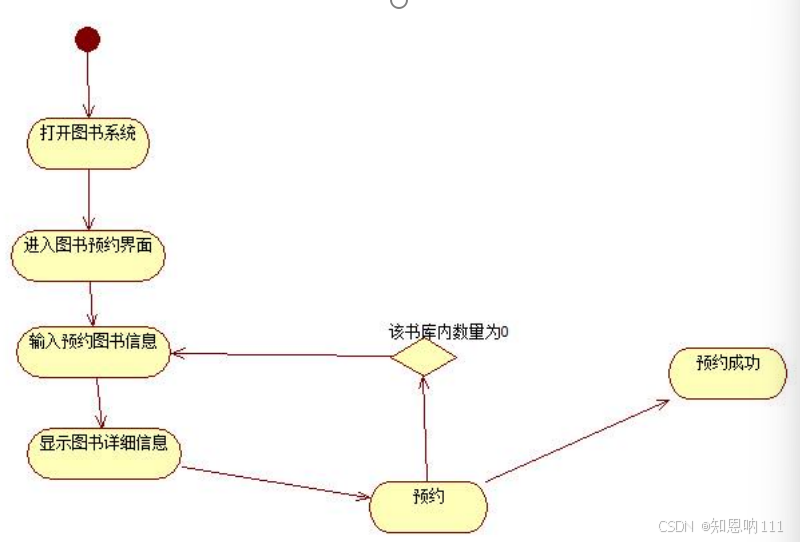

图4 预约图书用例的活动图

3. 图书检索用例

用例描述如表5所示。

表5 图书检索用例的用例描述

项目	内容描述
用例编号	CUC02
用例名称	图书检索
用例简述	用户使用图书检索用例完成相关书目的检索
参与者	用户
前置条件	用户已注册图书管理系统
触发条件	用户打开并登录系统，进入图书检索界面
后置条件	页面将返回到图书管理系统页面
基本事件流	用户打开图书系统的界面 用户进入图书检索界面 用户输入要检索图书的信息 用户点击确定进行查找 系统开始检索相关图书，若有则显示所有相关图书的条目，若无则提示“非常抱歉，暂时没有此书”并返回图书检索界面
扩展事件流	A5.系统系统搜索时出现系统故障，例如网络故障，数据库服务器故障，系   统弹出系统异常页面，并提示“系统异常，请联系管理员”
特殊需求	查询一本书的时间不超过一分钟

图5是该用例流程的活动图。

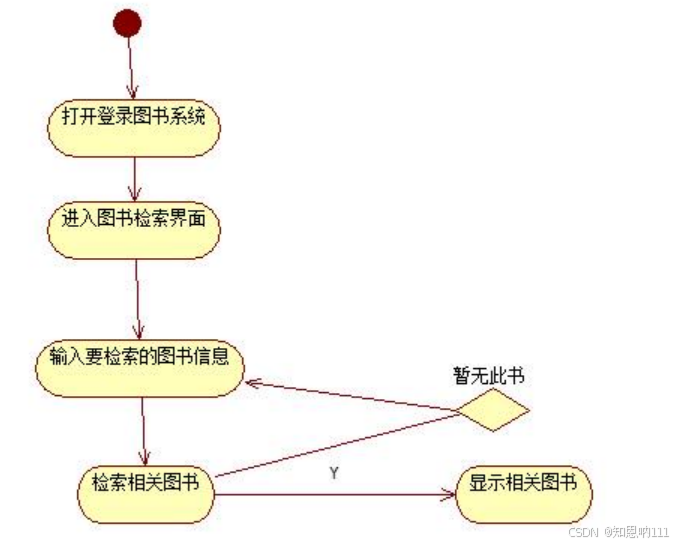

图5 图书检索用例的活动图

6. CUC09 查看用户借阅信息用例

用例描述如表6所示。

表6 查看用户借阅信息用例的用例描述

项目	内容描述
用例编号	CUC09
用例名称	查看用户借阅信息
用例简述	用户查看自己借阅图书信息
参与者	用户
前置条件	进入主界面
触发条件	用户点击查看借阅按钮，启动用例
后置条件	系统显示用户借阅图书信息
基本事件流	用户点击借阅按钮 系统显示是否确定进入查看图书借阅信息界面 用户点击确定按钮 系统显示借阅界面
扩展事件流	3.1用户点击否，系统返回主界面
特殊需求
扩展点

图6是该用例流程的活动图。

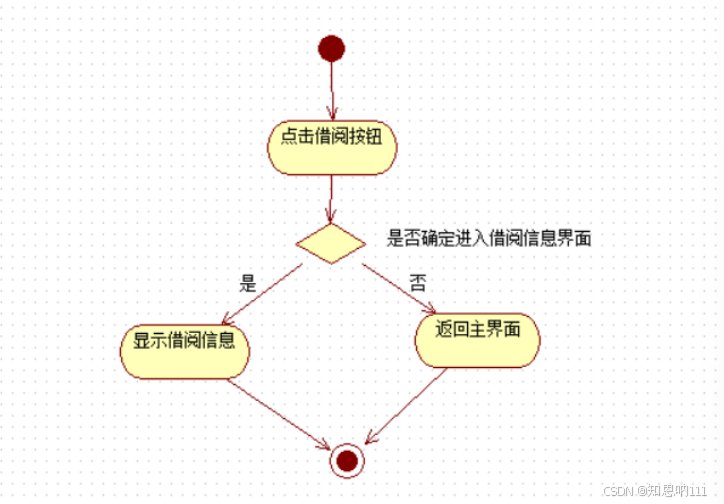

图6 查看用户借阅信息用例的活动图

7. CUC05图书注销用例

用例描述如表7所示。

表7 图书注销用例的用例描述

项目	内容描述
用例编号	CUC05
用例名称	图书注销
用例简述	管理员注销图书信息
参与者	管理员
前置条件	管理员登录，进入管理员主界面
触发条件	管理员点击图书注销按钮
后置条件	图书信息去除
基本事件流	管理员点击图书注销按钮 系统显示所有图书信息 管理员选择图书 系统显示是否确定注销该图书 管理员点击是 系统返回管理员主界面
扩展事件流	3.1 系统中没有图书信息，系统返回管理员主界面 5.2管理员点击否，系统返回3
特殊需求	1.图书种类减一
扩展点

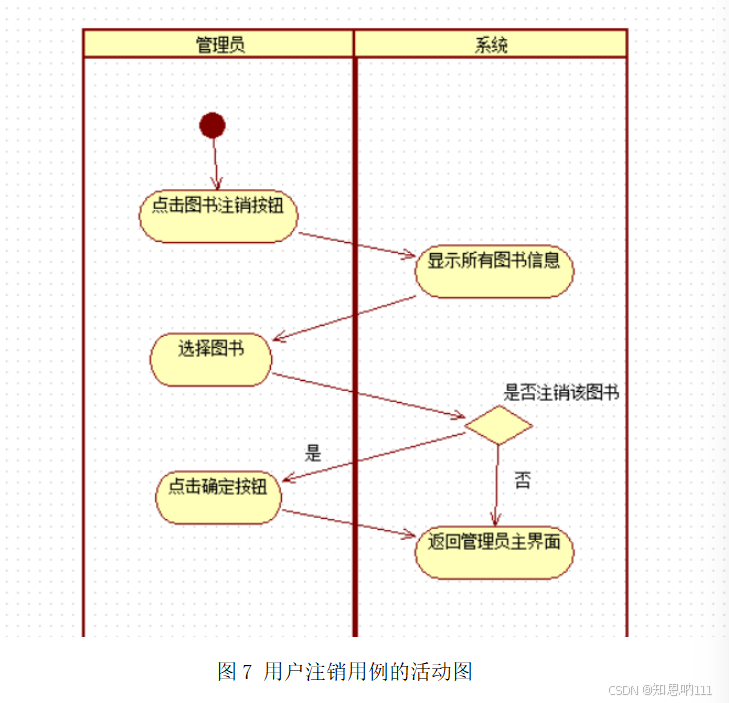

图7是该用例流程的活动图。

8. CUC03增加图书信息用例

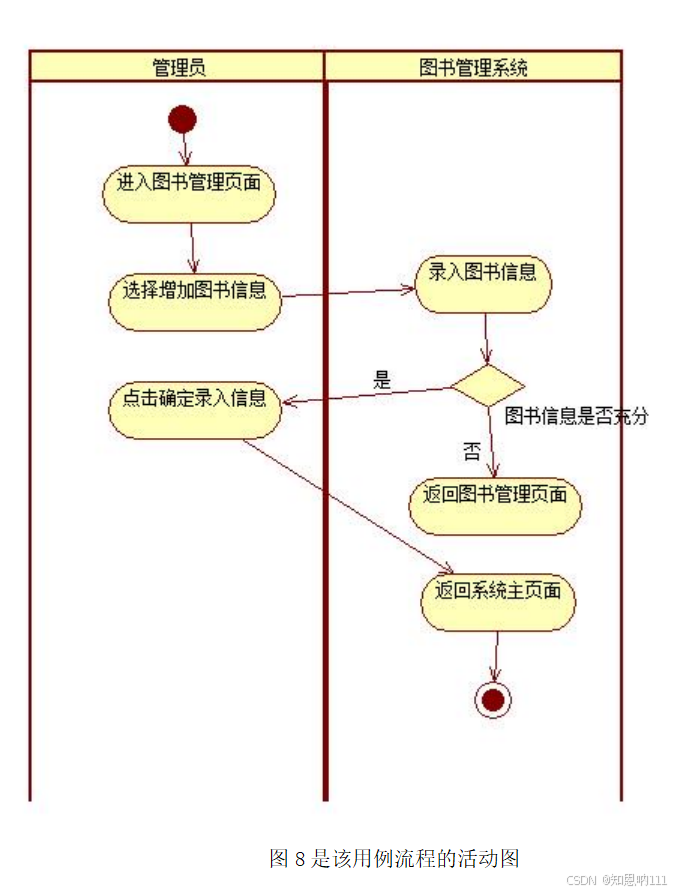

表8 增加图书信息用例的用例描述

项目	内容描述
用例编号	CUC03
用例名称	增加图书信息
用例简述	对新增图书的信息进行登记。
参与者	管理员
前置条件	管理员成功登录图书管理系统
触发条件	管理员选择“增加图书信息”活动，用例开始
后置条件	页面提示成功导入图书信息
基本事件流	管理员进入图书馆管理系统; 2.管理员打开图书管理页面; 3.管理员点击“增加图书信息”； 4.输入图书信息； 5.系统提示成功导入图书信息，用例结束;
扩展事件流	1.系统获取或者保存图书信息时，出观系统故障，例如网络故障，数据库服务器故障，系统弹出系统异常页面，提示导入图书信息失败； 2.若书籍类别信息不充分，系统提示书籍类别信息不充分 ； 3.若书籍已存在，系统提示:书籍类别已存在请重新录入
特殊需求	数据库的性能较优
扩展点	本用例启动后，首先执行被包含用例“UC02登录”用例



9. CUC01管理用户用例

 表9 管理用户用例的用例描述

项目	内容描述
用例编号	CUC01
用例名称	管理用户
用例简述	读者信息的输入、修改、查询、删除
参与者	管理员
前置条件	管理员成功登录图书管理系统
触发条件	管理员选择“用户管理”活动，用例开始
后置条件	页面返回到图书管理系统主页面
基本事件流	1.管理员选择“读者管理”； 2.管理员进入“读者管理”页面； 3.管理员可选择“姓名”弹出该读者详细信息模式窗口； 4.若需要增加用户，管理员需选择“新增用户”； 4.1.管理员进入增加用户页面； 4.2管理员输入用户名、登录密码、再次输入登陆密码； 4.3点击“提交”; 4.4系统将验证登录用户名的有效性和重复性、密码的正确性，如果都正确则显示“你已成功注册” 4.5返回“读者管理”页面 5.若需要删除用户，管理员需要先选择“查询用户” 5.1输入需要修改的用户信息 5.2进入用户信息页面 5.1管理员点击“删除” 5.4确认删除，系统显示删除成功 5.5返回“读者管理”页面 6.若需要修改用户权限，管理员需要先选择“查询用户” 6.1输入需要修改的用户信息 6.2进入用户信息页面 6.3点击“修改用户信息” 6.3勾选角色权限 6.4提交角色权限修改，系统显示提交成功 6.5返回“读者管理”页面
扩展事件流	1.管理员管理用户信息时，出现系统故障，例如网络故障，数据库服务器故障，系统弹出系统异常页面，提示操作失败； 2.4.4操作里面若登录用户名无效或者重复、密码的安全性不足，系统会提示用户重新输入。
特殊需求

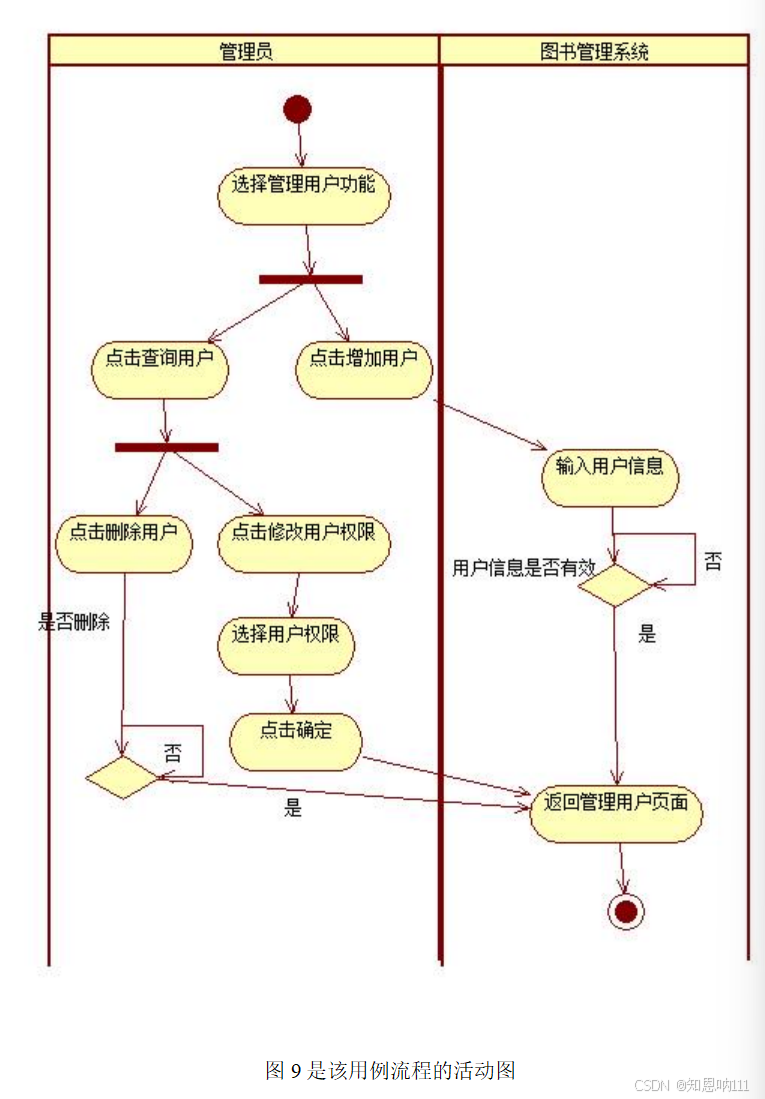

扩展点	本用例启动后，首先执行被包含用例“UC02登录”用例
