参考书目：《Linux-UNIX系统编程手册》，《深入Linux内核架构》，《Linux内核完全注释》，国内各chatgpt等。如有不正确或争议之处还请大佬们多多指正。后续可能会补充差异于体系结构的内容。

1. 内核中的进程表示

1.1 task_struct

Linux中每个进程都有一个数据结构task_struct来供内核来管理，实际上就是PCB（Process Control Block）进程控制块，其中包含众多成员，将进程与各个子系统之间连接。为方便起见，后文各处介绍到相关内容的时候，再详细说明结构其中的各类字段以及含义。

#include <sched.h>
struct task_struct {

...
}

1.2 命名空间

1.2.1 命名空间的解释

【概念】
为了实现进程和资源的隔离，内核采取命名空间的方式，通过为不同的进程或进程组提供独立的系统资源视图，来实现这些进程或进程组之间的隔离。
命名空间是Linux容器技术（如Docker）的基础，容器技术允许在单个物理机上运行多个相互隔离的系统实例。
【为什么需要命名空间】
如果提供Web主机的供应商打算向用户提供Linux计算机的全部访问权限，包括root权限在内。需要为每个用户准备一台计算机（或是虚拟机），代价太大。而且计算机的各个用户都需要一个独立的内核，以及一份完全安装好的配套的用户层应用。
在虚拟机中，一台物理计算机可以运行多个内核，可能是并行的多个不同的操作系统。而命名空间只使用一个内核在一台物理计算机上运作，将各种全局资源都通过命名空间抽象起来。这使得可以将一组进程放置到容器中，各个容器彼此隔离。隔离可以使容器内部的成员与其他容器毫无关系。但也可以通过允许容器进行一定的共享，来降低容器之间的分隔。例如，容器可以自定义隔离或者共享的内容，容器可以设置为使用自身的PID集合，这样仍然与其他容器共享部分文件系统。
命名空间建立了系统的不同视图。每一项全局资源都必须包装到容器数据结构中，只有资源和包含资源的命名空间构成的二元组是全局唯一的。

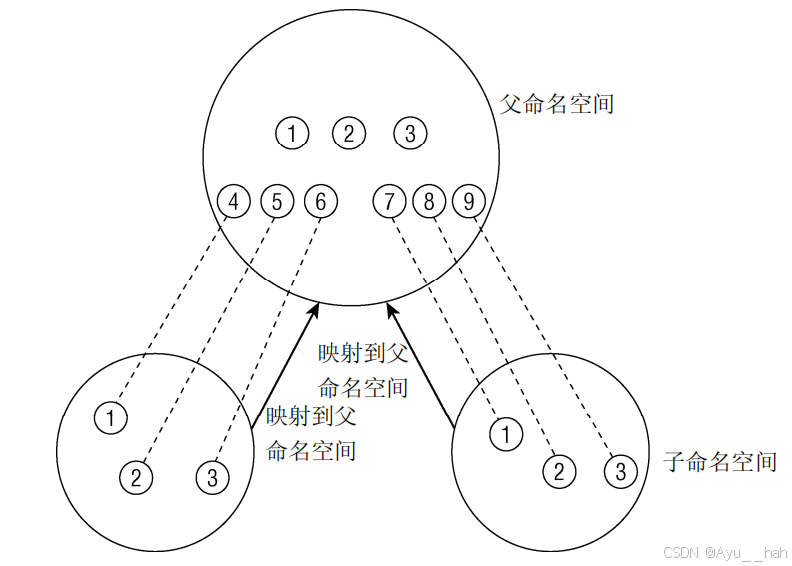

父子命名空间图示
图片中显示的实际上是只有9个进程，但是有9+6=15个pid来标识，具体哪个是进程真正的pid，需要依赖上下文。

1.2.2 创建命名空间的方式

fork()、clone()：创建新进程的同时建立一个新的命名空间。clone_flags参数可以选择是创建怎样的命名空间。例如，CLONE_NEWUTS等。有特定的选项可以控制是与父进程共享命名空间，还是建立新的命名空间。
unshare()：将进程的某些部分从父进程分离，其中也包括命名空间。其flags参数有一些常用的标志位。
将进程与父进程的命名空间分离后，任何一方的全局属性的修改均不会影响。但是文件系统的共享机制会更加复杂一些，存在多种可能性。

1.2.3 命名空间的具体实现

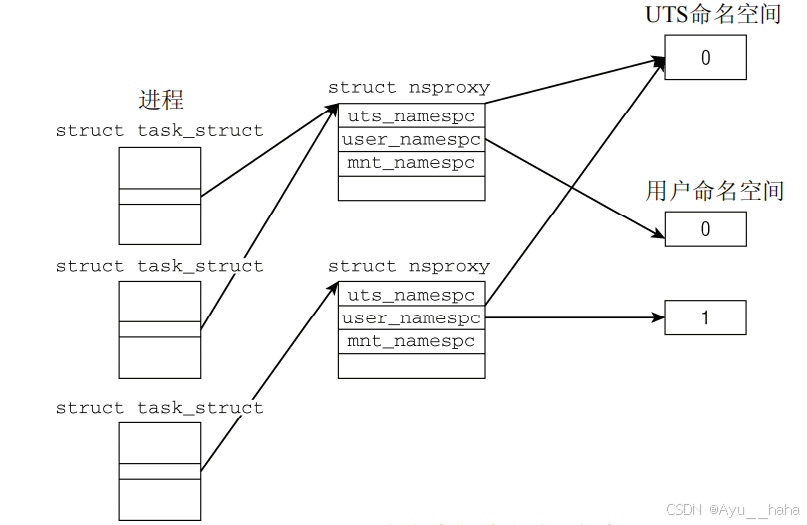

命名空间的实现有两部分组成：一是将进程关联到各个命名空间的指针，即task_struct的成员nsproxy。二是每个子系统的命名空间结构实体，将子系统的全局属性封装到命名空间中，即下图最右侧。
在这里插入图片描述
task_struct指向nsproxy结构的指针即成员nsproxy，是指针所以不同的进程可以共享一个命名空间，修改命名空间对所有在它之下的进程都可见。

<sched.h>
struct task_struct {

...
    struct nsproxy *nsproxy; //命名空间
...
}

nsproxy结构则包含了各子系统命名空间的指针。

<nsproxy.h>
struct nsproxy {

    atomic_t count;
    struct uts_namespace *uts_ns;
    struct ipc_namespace *ipc_ns;
    struct mnt_namespace *mnt_ns;
    struct pid_namespace *pid_ns;
    struct user_namespace *user_ns;
    struct net *net_ns;
};

uts_ns：UTS（UNIX Timesharing System）命名空间，包含了内核名称、版本、底层体系结构等信息。
ipc_ns：IPC命名空间，包含了与进程间通信有关的所有信息，如信号量、消息队列等。
mnt_ns：MNT命名空间，包含了已经加载的文件系统。
pid_ns：PID命名空间，包含了有关pid的信息。
user_ns：用户命名空间，包含了用于限制每个用户资源使用的信息。
net_ns：网络命名空间，包含了所有网络相关的命名空间参数。

1.2.3.1 命名空间相关的clone_flags

clone_flags是clone()系统调用的一个参数，用于设置创建怎样的子进程。是各种位掩码的“或”的组合。以下是一些clone_flags的定义。

<sched.h>
#define CLONE_NEWUTS 0x04000000 //创建新的utsname组
#define CLONE_NEWIPC 0x08000000 //创建新的IPC命名空间
#define CLONE_NEWUSER 0x10000000 //创建新的用户命名空间
#define CLONE_NEWPID 0x20000000 //创建新的PID命名空间
#define CLONE_NEWNET 0x40000000 //创建新的网络命名空间

init_nsproxy定义了初始的全局命名空间，其中定义了指向各子系统初始的命名空间对象的指针。

<kernel/nsproxy.c>
struct nsproxy init_nsproxy = INIT_NSPROXY(init_nsproxy);

<init_task.h>
#define INIT_NSPROXY(nsproxy) {
      \
    .pid_ns = &init_pid_ns, \
    .count = ATOMIC_INIT(1), \
    .uts_ns = &init_uts_ns, \
    .mnt_ns = NULL, \
    INIT_NET_NS(net_ns) \
    INIT_IPC_NS(ipc_ns) \
    .user_ns = &init_user_ns, \
}

1.2.3.2 UTS命名空间

UTS（UNIX Timesharing System），只有简单量，没有层次组织。

<utsname.h>
struct uts_namespace {

    struct kref kref;
    struct new_utsname name;
};

kref：Kernel Reference，引用计数器，跟踪内核中有多少地方使用了struct uts_namespace的实例。

<kref.h>
struct kref {

    atomic_t refcount;  //引用计数本身，使用原子类型来确保多线程安全
...
    // 在实际的内核实现中，kref 可能不会直接包含这些函数指针，
    // 而是通过其他机制（如回调函数）来处理引用计数为零时的情况。
    // 但为了说明目的，我们可以想象有这样的函数指针。
    void (*release)(struct kref *kref);  // 当引用计数为零时调用的释放函数
};

name：包含了uts_namespace所提供的属性信息。uname命令或者/proc/sys/kernel/下包含了这些信息。

<utsname.h>
struct new_utsname {

    char sysname[65];  //系统名称，如Linux
    char nodename[65]; //hostname
    char release[65];  //内核版本号
    char version[65];  //内核版本日期
    char machine[65];  //体系结构，如x86_64
    char domainname[65];  //域名
};

new_utsname的初始值被保存在init_uts_ns中。

init/version.c
struct uts_namespace init_uts_ns = {

...
.name = {

    .sysname = UTS_SYSNAME,
    .nodename = UTS_NODENAME,
    .release = UTS_RELEASE,
    .version = UTS_VERSION,
    .machine = UTS_MACHINE,
	.domainname = UTS_DOMAINNAME,
	},
};

预处理器常数常数在内核中各处定义，例如，UTS_RELEASE在<utsrelease.h>中定义，这个文件是编译时通过顶层makefile动态生成的。

UTS结构的某些部分不能修改。例如，把sysname换成Linux以外的其他值，但可以改变machine。

创建UTS命名空间

copy_utsname()：在进程调用fork()，使用CLONE_NEWUTS标志，指定创建新的UTS命名空间，则调用该函数。

在这种情况下，会生成父进程的uts_namespace实例的一份副本，创建的子进程的nsproxy实例内部的指针会指向这个新的副本。

由于在读取或设置UTS属性值时，内核保证操作特定于当前进程的uts_namespace实例，在当前子进程修改UTS属性不会传递到父进程，父进程的修改也不会传递到子进程。

1.2.3.3 用户命名空间

<user_namespace.h>
struct user_namespace {

    struct kref kref;
    struct hlist_head uidhash_table[UIDHASH_SZ];
    struct user_struct *root_user;
};

kref：引用计数器，用于跟踪多少地方需要使用user_namespace实例。
uidhash_table：命名空间中的每个用户，都有一个struct user_struct的实例负责记录其资源消耗，各个实例可通过散列表uidhash_table访问。用户命名空间对其用户资源使用的统计，与其他命名空间完全无关，对root用户的统计也是如此。因为在clone_user_ns()克隆一个用户命名空间时，为当前用户和root都创建了新的user_struct实例。
root_user：root用户的user_struct。user_struct维护了一些统计数据（如进程和打开文件的数目）。
克隆用户命名空间 clone_user_ns()：
