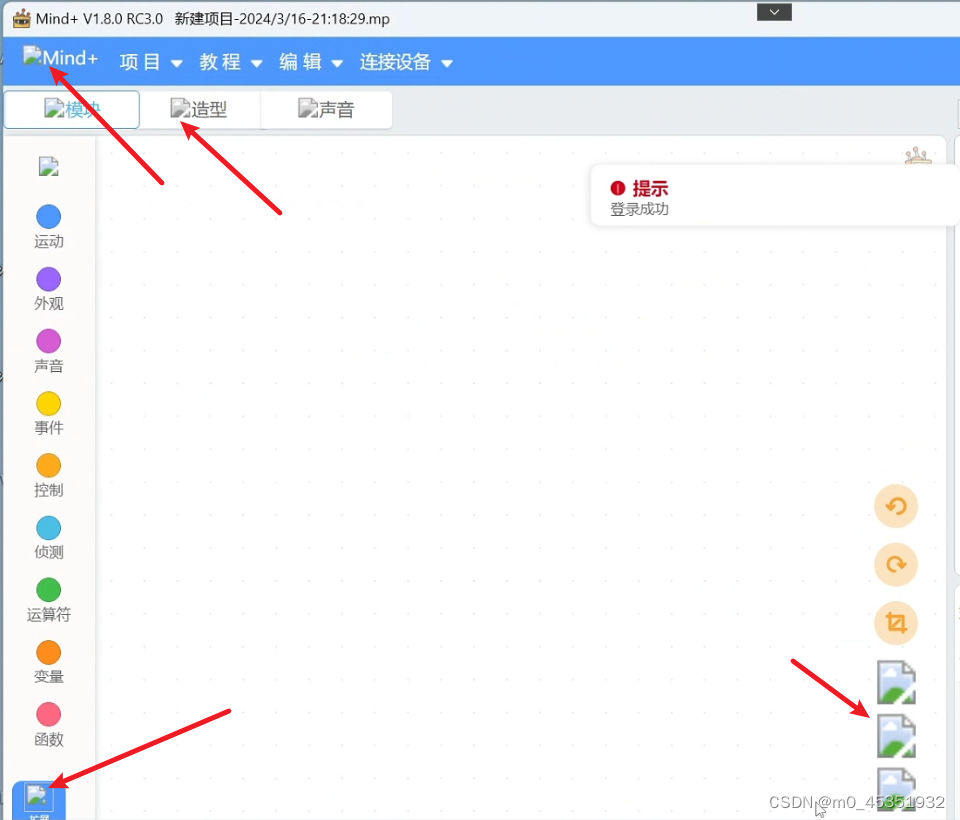

题点： Mind+主界面图片全部不显示怎么办？
在这里插入图片描述

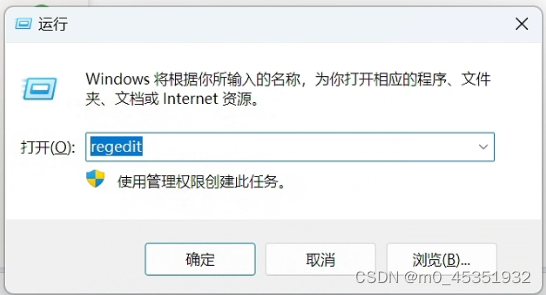

解决办法： 注册表问题。1、同时按键盘win+R键打开运行框，输入regedit，即可打开注册表编辑器。
在这里插入图片描述

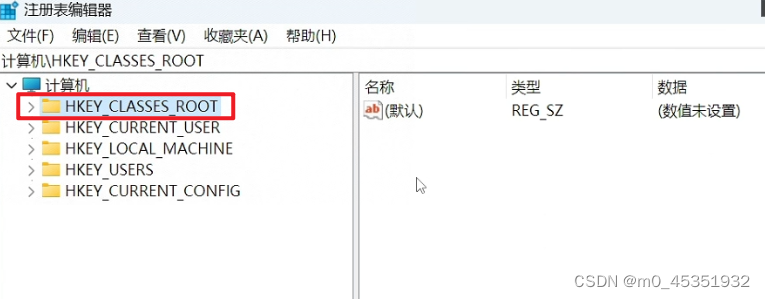

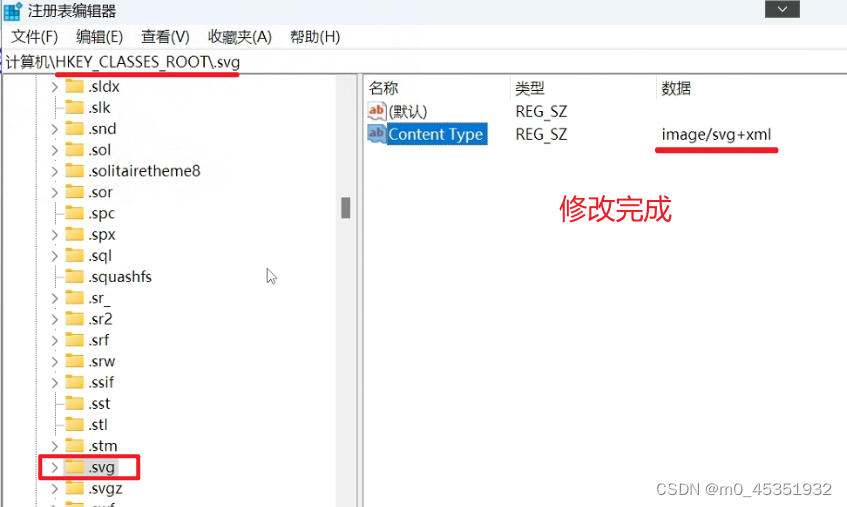

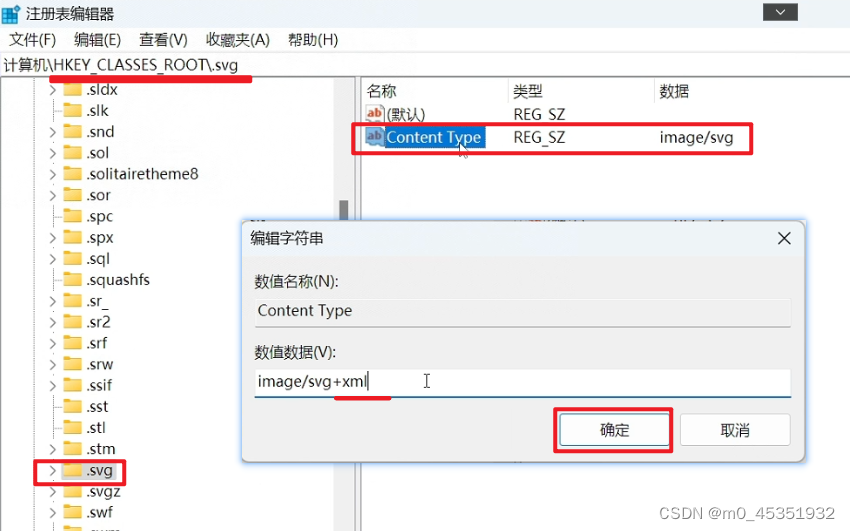

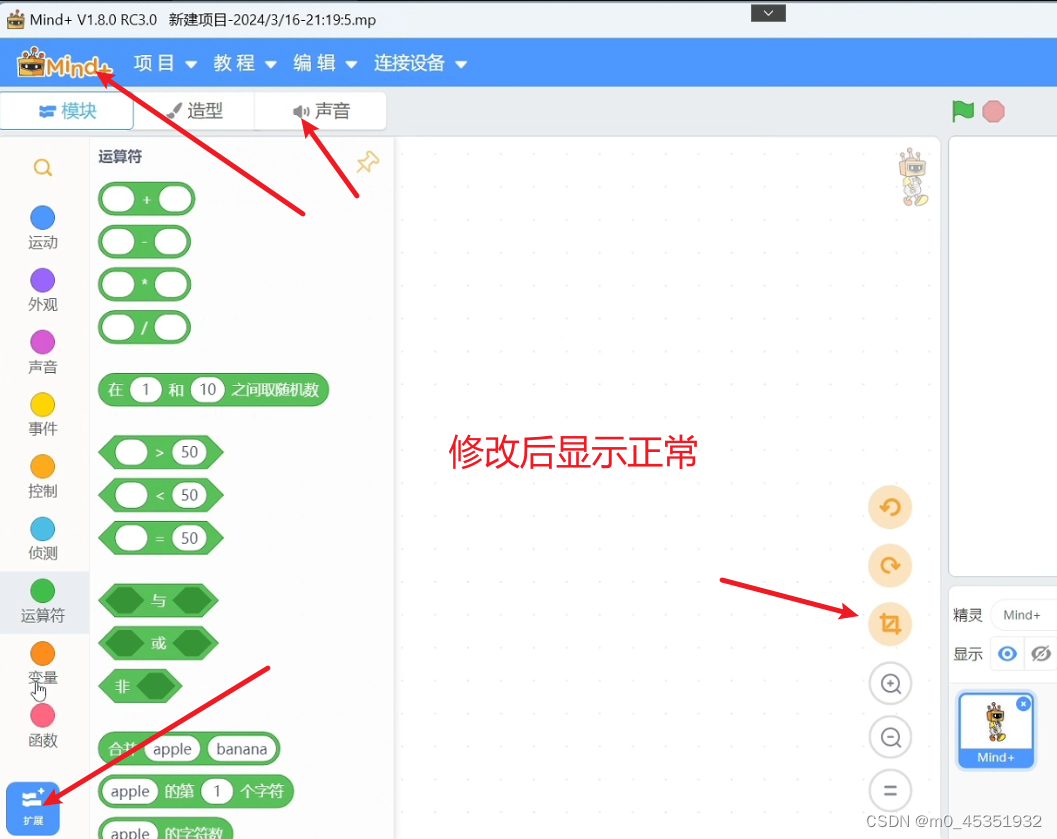

2、展开HKEY_CLASSES_ROOT，找到.svg，右侧查看数据为image/svg说明存在问题，双击Content Type，在弹窗中添加+xml，修改完成后，重启Mind+即可看到效果正常。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
