UDP协议

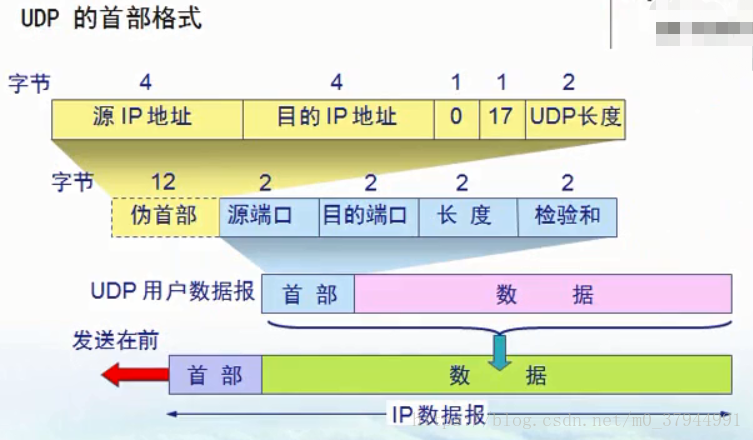

UDP数据报文格式

伪首部(pseudo header)

通常有TCP伪首部和UDP伪首部。在UDP/TCP伪首部中，包含：

• 32位源IP地址。
• 32位目的IP地址。
• 8位填充0。
• 8位协议。
• 16位UDP长度(IP数据报长度)。

伪首部并非TCP&UDP数据报中实际的有效成分。伪首部是一个虚拟的数据结构，其中的信息是从数据报所在IP分组头的分组头中提取的，既不向下传送也不向上递交，而仅仅是为计算校验和。

首部

• 源端口：源端口号。在需要对方回信时选用，不需要时可用全0。
• 目的端口：目的端口号。这在终点交付报文时必须要使用到。
• 长度： UDP数据报的长度，其最小值是8字节（因为头部是8字节）。
• 检验和：每16位取反码求和，字节数为奇数则补8位0，检测UDP用户数据报在传输中是否有错。有错就丢弃。校验和包括：伪首部、首部、数据。

校验和  反码求和过程

        以4bit 为例

        发送端计算：

        数据：   1000  0100   校验和  0000

        则反码：0111  1011               1111

        叠加：   0111+1011+1111 = 0010 0001   高于4bit的， 叠加到低4位      0001 + 0010 = 0011 即为校验和



        接收端计算：

        数据：  1000   0100   检验和  0011

        反码：  0111   1011                1100

        叠加：  0111 + 1011 +1100 = 0001 1110  叠加为4bit为1111.   全为1，则正确

UDP协议的特点

• 面相无连接。
• 尽最大努力交付，不保证可靠，不控制堵塞。
• 面相报文（数据包），没有拥塞控制，适合多媒体通信。
• 支持1对1，1对多，多对多通信。
• 首部开支小，只有8字节。
