网络协议入门

一、网络协议分层

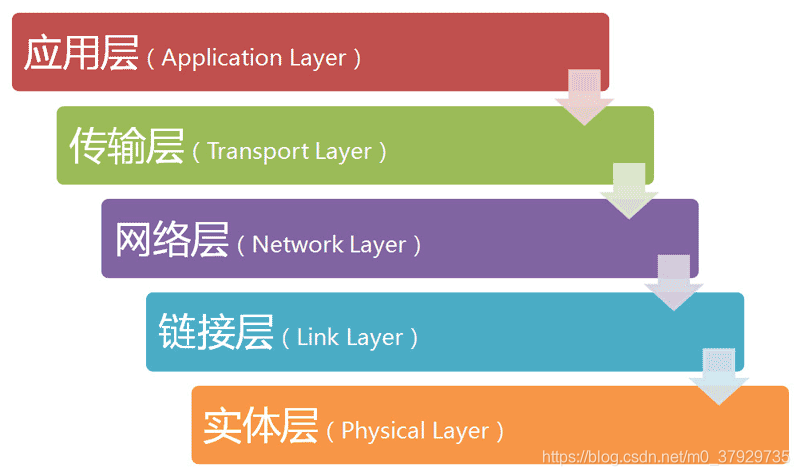

协议分层（由上至下）
- 应用层 Application layer
- 传输层 Transport Layer
- 网络层 Network Layer
- 链接层 Link Layer
- 实体层 Physical Layer

网络协议还有其他分层模型，可自行查阅

二、分层详解

实体层 Physical Layer
- 介绍
  - 实体层主要解决的是使用物理手段（光缆线、双绞线、无线电波等）把网络设备，例如PC，并传递0|1信号。
链接层 Link Layer
- 介绍
  - 链接层在实体层之上，主要解决的是规范化0|1信号的分组，使不同0|1信号组合可以表达不同且通用的意思（毫无规律的0|1信号没有意义，而不统一的信号分组规范不利于信息广泛传播）。
- 以太网协议
  - 以太网协议制定具体的0|1信号分组规范

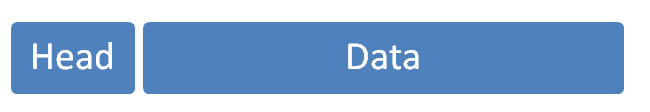

  - 以太网协议规定一组电信号构成一个数据包，叫做帧（Frame）。每一帧分成标头（Head）和数据（Data）两个部分。
  - 标头主要包含说明项，比如：发送者、接收者、数据类型等；标头长度固定为18个字节。
  - 数据是具体内容，数据长度46~1500字节。
  - 数据包长度范围64~1518字节，发送内容超过数据包长度，分割成多个数据包进行发送。
- MAC地址
  - 以太网规定入网设备都需要具备网卡接口，帧实际上是在物理网卡之间传递，网卡地址就是MAC地址。
  - 以太网协议同时规范了帧的具体格式，比如帧的标头应该包含发送者和接受者的设备网卡MAC地址。
  - MAC地址长度为48个二进制单位，通常用12个十六进制数表示。
- 广播（Broadcasting）
  - 以太网传输数据方式不是想象中的从PC1到PC2之间的精确传递，而是从PC1同时发送给PC2-PC6（假设局域网内总共有6台PC），这种发送方式叫广播。
  - 同时接收到上述数据包的网卡们，将自动对比标头部分接收者MAC地址是否和自己匹配，如果是则接收做进一步处理，否则将drop该数据包。
网络层 Network Layer
- 引入
  - 理论上，通过上述两层协议已经可以完成PC间数据传输。但延展一下这个想法，我们所有网络设备全部在一个子网络中，且数据均通过广播方式发送，这必然导致网络崩溃！
  - Internet是由无数子网络组合而成，在同一个子网络中数据通过广播发送，不同子网络数据是通过路由发送。
- 介绍
  - 网络层主要解决不同子网络之间通信问题，网络层为PC重新分配了一个全新的地址，叫做网络地址，简称网址。
- IP协议
  - ==IP协议定义具体的IP地址规范，IP数据包格式，包括如何判断两个不同IP地址是否在同一子网络中。==目前运用广泛的是IP协议第四版（IPv4）。
  - IP地址分为两部分，网络号和主机号，网络号决定不同PC是否在同一子网络内。IP地址和子网掩码做AND运算，可得到其网络号和主机号，不同IP地址和各自子网掩码做AND运算，得到各自网络号，网络号相同，则设备在同一子网络内。
- IP数据包

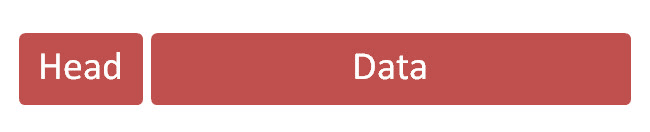

  - IP数据包包含IP地址；同样也分为标头和数据两部分，标头包括版本、长度、IP地址等信息，长度20-60字节；数据则是具体内容；整个IP数据包最大为65535字节；由于IP数据包包裹在以太网数据包中，所以IP数据包超过1500字节，需分割为多个以太网数据包分开发送
- ARP协议
  - 在以太网数据包发送时假设发送者知道接收者MAC地址，但真实情况下网卡A是无法凭空知道网卡B的MAC地址，ARP协议用于解决这个问题。
  - ARP本质是通过IP寻址的协议，址指的是MAC地址。以太网数据包在子网络内采用广播发送，网卡接收到数据包后对比接收者MAC地址是否是自身，否则丢弃。ARP协议发送以太网数据广播包在接收者MAC地址部分填写为FF:FF:FF:FF:FF:FF，网卡接收到全F的地址，将进一步取出数据包的中IP地址部分和自身进行匹配，不匹配则丢弃，匹配则做出回复，向发送者告知自己的MAC地址。发送者通过ARP协议找到子网络内接收者IP对应的MAC地址，如果接收者不在子网络内，则数据包将交给网关处理。
传输层 Transport Layer
- 引入
  - 有了MAC地址和IP地址，PC可以和同一子网络和不同子网络PC建立通信。但在实际应用场景中，通信是建立在PC上的应用程序之间，而一台PC一般同时存在多个应用程序（系统进程）。于是又引入了端口概念。
  - 端口：端口明确了从IP层上来的数据包是属于那个应用程序的，端口是使用网卡的程序编号。端口长度是16个二进制位，端口范围是0~65535，其中0到1023被系统占用。
- 介绍
  - 传输层主要解决网络设备上应用程序之间的通信，也就是端口到端口的通信。
- 传输层相关协议，常用的是UDP、TCP

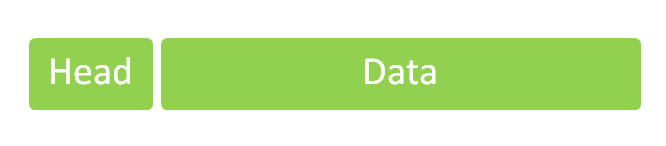

- UDP数据包：同样包括标头和数据，标头包含了端口信息，标头长度8个字节；数据为具体内容；UDP数据包总长度不超过65535字节，刚好装入IP数据包
- TCP部分详见TCP协议详解，TCP数据包没有长度限制，但通常不建议超出IP数据包长度，避免切割
应用层 Application Layer
- 介绍
  - 传输层实现了端到端的数据包传递，应用层主要作用是规范应用程序的数据格式。
- 应用层相关协议，常用的是HTTP、FTP等等
- 应用层数据包理论上不限制长度。但为了保证网络效率，一般情况下应该避免IP数据包的切割

三、从使用角度讲解

PC网络配置
- 配置静态IP地址
  - 计算机每次开机都使用相同的IP地址。配置静态IP地址参数需至少包括：本机IP地址、子网掩码、网关的IP地址、DNS服务器IP地址
- 分配动态IP地址
  - DHCP协议负责分配动态IP地址，动态IP地址是相对静态IP地址而言，则使用者无需手动配置，子网内DHCP服务器自动负责分配
  - 动态IP地址分配流程

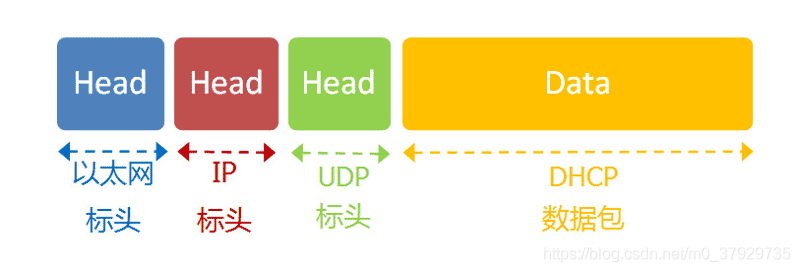

    1）以太网标头部分，发送者MAC地址为本机网卡MAC地址，接收者MAC地址为DHCP服务器网卡MAC地址，此时接收者MAC地址未知，故填入广播地址（FF-FF-FF-FF-FF-FF）
    2）IP标头部分，发送者和接收者IP地址均未知，故发送者IP地址设为0.0.0.0，接收者IP地址设为255.255.255.255（IP广播地址）
    3）UDP标头，发送者端口号为68，接收者端口号为67
    4）Data部分为dhcp应用层协议请求内容
    5）以太网数据包在子网内以广播发送，同一子网内所有PC均收到该数据包，查看以太网标头中接收者MAC地址为广播地址，所有PC会进一步对比IP标头数据，发现发送者IP为0.0.0.0且接收者IP为255.255.255.255，则DHCP服务器会继续处理该数据包，其他PC丢弃该数据包
    6）DHCP服务器将分配好的IP地址等信息，同样封装成以太网数据包做为DHCP请求响应返回给请求PC
    7）响应数据包中，以太网标头发送者MAC地址为DHCP服务器的网卡地址，接收者MAC地址为请求PC网卡地址
    8）响应数据包中，IP标头中发送者IP地址为DHCP服务器IP地址，接收者IP地址为255.255.255.255（IP广播地址）
    9）响应数据包中，UDP标头发送者端口号为67，接收者端口号为68
    10）响应数据包中，Data部分dhcp应用层协议响应内容
    11）PC接收到响应数据包，成功分配到IP地址、子网掩码、网关地址、DNS服务器参数，完成PC动态网络配置
普通网页访问
- 完成PC网络配置后，简述PC上网流程
  - 打开浏览器输入域名，例如：www.baidu.com
  - 访问DNS服务器（61.139.2.69）解析域名，获取目标网络ip地址，比如：119.75.217.109
  - 已知本机IP（192.168.2.100）和目的IP（119.75.217.109），通过与子网掩码（255.255.255.0）AND运算，计算结果分别为192.168.2.0、119.75.217.0，结论是不在同一子网络。则数据包交给网关转发，以太网数据包标头中接收者MAC地址为网关MAC地址

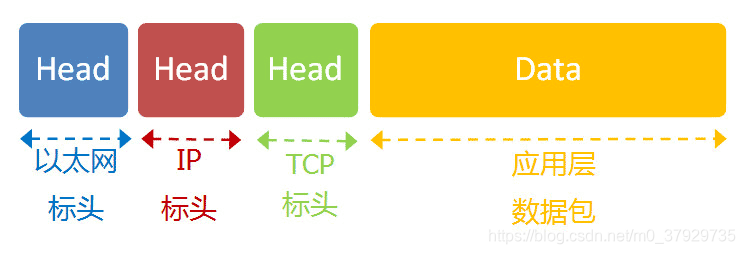

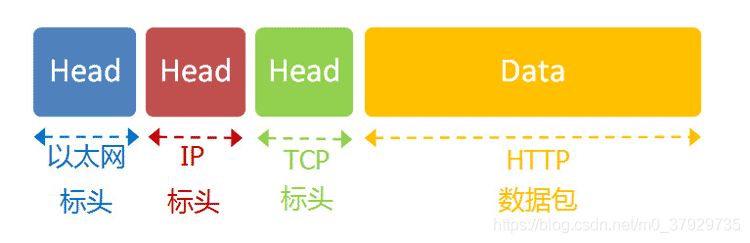

  - http协议在TCP协议之上，数据包示意图详见下

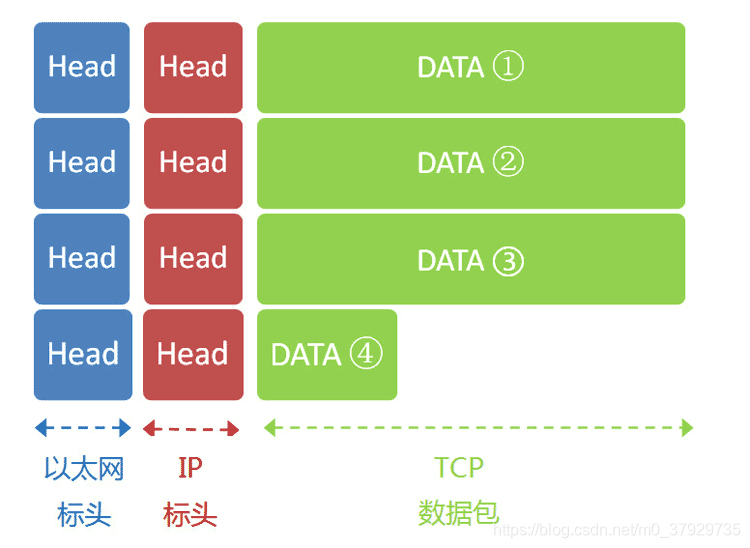

  - 根据http数据长度不同，http请求可能都会切分为多个IP包发送

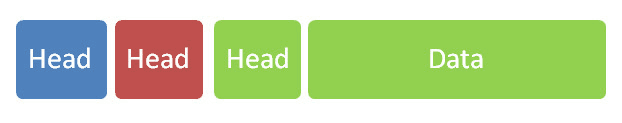

补（1）数据包套娃

ethernet ip head data
ethernet ip udp_tcp head data
application head data
