本文探讨了在Android和Flutter中如何实现自定义绘制，特别是画布的变换技巧。介绍了如何使用API进行画布的translate、rotate、scale操作，并通过实例展示了如何绘制尺子，包括刻度线的绘制和平移。同时，强调了画布状态保存的重要性，以便恢复之前的绘制状态。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、ECharts的折线图

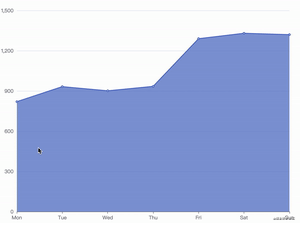

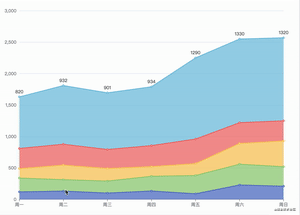

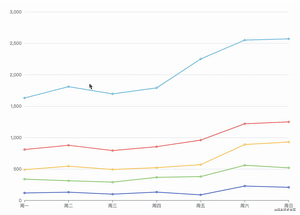

ECharts相信大家都见识过其强大，那么android和Flutter能否达到如此的效果呢？毫无疑问，自定义绘制无所不能,接下来我们逐渐的深入到移动端自定义中,去搞定ECharts中的精美的折线图、饼图、散列点、K线图、雷达图、关系图等…

1.

2.

3.

4.

二、Android和Flutter中涉及到的知识

0.Canvas画布的变换和状态保存
1.Android自定义中绘制折线相关API
2.Android中绘制圆圈
3.文字的绘制
4.基本动画的使用。
5.绘制中Path的测量

1.相关API

更详细API看API介绍章节


/**弧度类相关API**/
(cx,cy)为坐标,radius为半径在画布中进行画圆。画笔作为填充或描边
public void drawCircle(float cx, float cy, float radius, @NonNull Paint paint)

/**状态相关API**/
保存当前的矩阵画布到堆栈里面后面再用。
save()
保存当前状态成副本形成组
public int saveLayer(@Nullable RectF bounds, @Nullable Paint paint, @Saveflags int saveFlags)
该调用平衡了对save（）的先前调用，并用于删除自上次保存调用以来对矩阵/剪辑状态的所有修改。
public void restore()

/**设置画布变换**/
设置画布平移
public void translate(float dx, float dy)
画布缩放
public void scale(float sx, float sy)
画布旋转
public void rotate(float degrees)
设置背景色
canvas.drawColor()


/**绘制点线段**/
将下一个轮廓的起点设置为点（x，y）
public void moveTo(float x, float y)
设置相对于上一个轮廓的最后一个点为相对位置下一个轮廓的起点。如果没有先前的轮廓就于moveTo（）相同。
public void rMoveTo(float dx, float dy)
将坐标视为相对于此轮廓上的最后一点。如果没有先前的点，就同moveTo（0,0）
public void LineTo(float x, float y)
与lineTo相同，但是将坐标视为相对于此轮廓上的最后一点。如果没有先前的点，就同moveTo（0,0）
public void rLineTo(float dx, float dy)


/**给当前的路径添加形状路径**/
public void addCircle(float x, float y, float radius, @NonNull Direction dir)


/**画布上绘制文字**/
public void drawText(@NonNull String text, float x, float y, @NonNull Paint paint)
....

2.🌟🌟⭐️画布变换🌟🌟⭐️

画布的变换和快照堆栈保存会贯穿整个绘制过程和所有章节,所以我们必须重点讲解。首先我们将Activity设置为横屏,新建一个自定义类LHC_Line_broken。

class LHC_BrokenLine_View @JvmOverloads constructor(
    context: Context,
    attrs: AttributeSet? = null,
    defStyle: Int = 0
) : View(context, attrs, defStyle) {


    override fun onDraw(canvas: Canvas) {

        super.onDraw(canvas)

    }
}

在MainActivity中增加横屏代码

 setRequestedOrientation(ActivityInfo.SCREEN_ORIENTATION_LANDSCAPE);

1.绘制圆

在坐标(x,y)=(0,0)处利用canvas.drawCircle(...)绘制半径为200px,画笔为填充蓝色的圆。

(cx,cy)为坐标,radius为半径在画布中进行画圆。画笔作为填充或描边
public void drawCircle(float cx, float cy, float radius, @NonNull Paint paint)

绘制代码

class LHC_BrokenLine_View @JvmOverloads constructor(
    context: Context,
    attrs: AttributeSet? = null,
    defStyle: Int = 0
) : View(context, attrs, defStyle) {


    @SuppressLint("DrawAllocation")
    override fun onDraw(canvas: Canvas) {

        super.onDraw(canvas)
        //初始化画笔
        val ciclePaint=Paint()
        //画笔为填充闭合路径区域
        ciclePaint.style= Paint.Style.FILL
        ciclePaint.color= Color.BLUE
        ciclePaint.isAntiAlias=true
        //绘制圆圈
        canvas.drawCircle(0f,0f,200f,ciclePaint)
    }
}

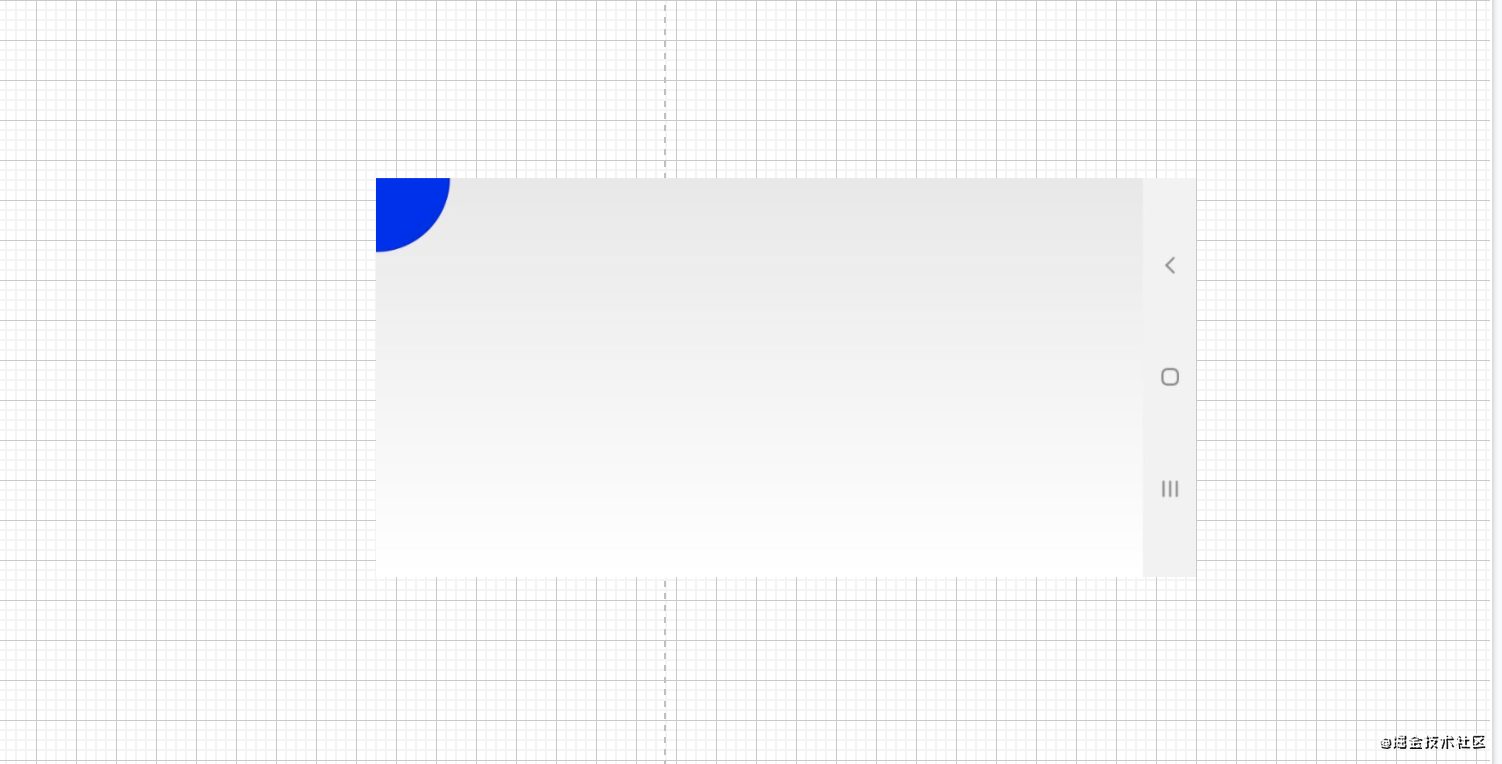

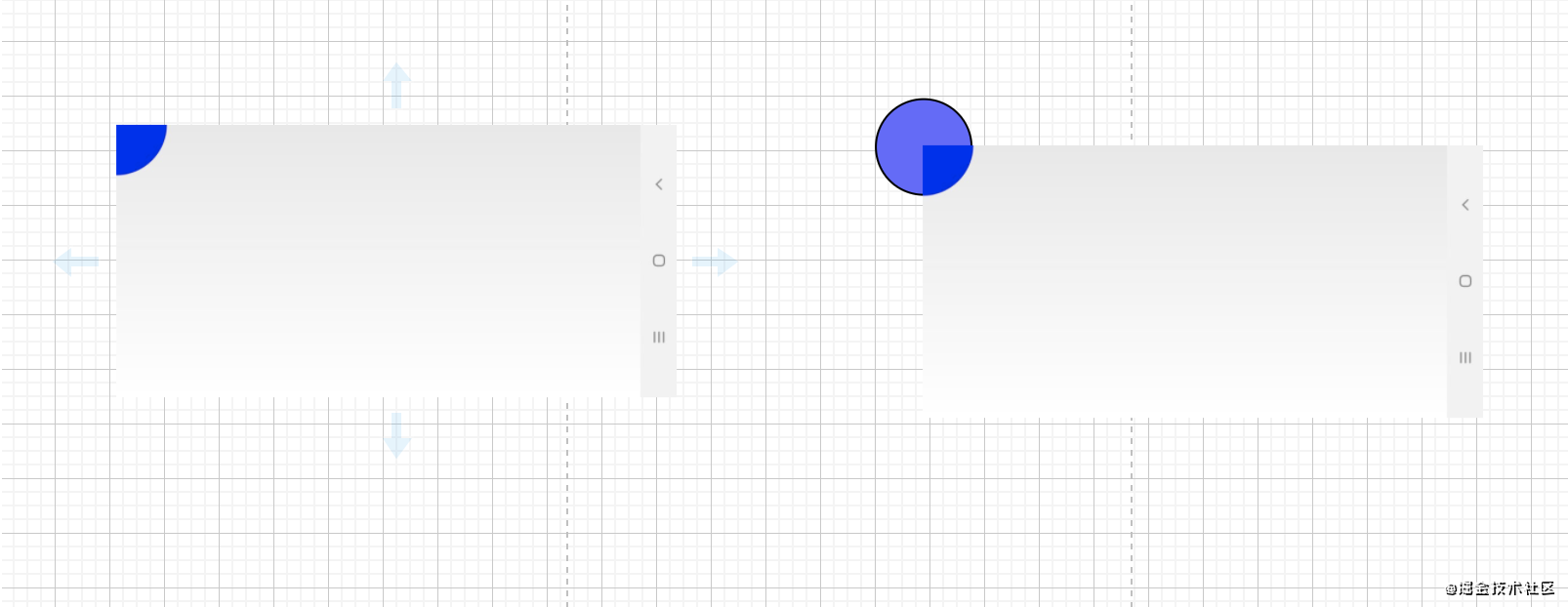

运行结果为圆的四分之一,默认画布屏幕左上角(0,0)为坐标原点x轴右边为正,y轴向下为正,我们绘制的圆应该屏幕遮挡所以看不到，实际效果应该是图2。

1.

2.

2.画布translate`[平移]`

我们将画布Canvas坐标系向下平移400px。然后再绘制一个同样的圆。我们来线分析一下，再看效果。坐标系默认在横屏的左上角,然后绘制圆【四分之一】,向下平移画布400px,画布坐标系如图中3,最后绘制同样的圆如四但是由于屏幕遮挡原因，只能看到半个圆圈。

    override fun onDraw(canvas: Canvas) {

        super.onDraw(canvas)
        //初始化画笔
        val ciclePaint=Paint()
        ciclePaint.style= Paint.Style
