STM32引脚输出为啥输出不了0.6ms高电平？

最新推荐文章于 2024-07-18 23:15:47 发布
原创 最新推荐文章于 2024-07-18 23:15:47 发布 · 1.4k 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

在进行课设过程中遇到引脚输出异常的问题，在程序中仅保留输出高低电平和延时功能，发现当延时设置为1ms时LED正常点亮且逻辑分析器显示正确波形，但延时减至0.6ms时LED不再响应。寻求帮助解决此问题。

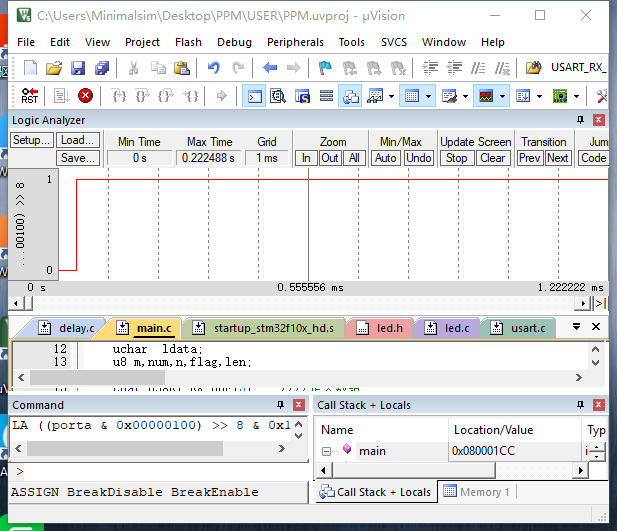

做课设时遇到一个问题，编码好久引脚输出不对，就怀疑引脚输出有问题，将所有程序注释掉，只有输出高低电平和延时，延时1msLED就亮，logic analyzer也有波形，改为0.6ms就没有？？？大家帮忙看一看
