初识系列之Hadoop HA

Hadoop HA 是hadoop2.x才提出来的

在这里简单的介绍一下hadoop ha是什么

介绍之前需要知道hadoop 1.x的基本架构，通过对比来认识hadoop ha

目录

•HadoopHA->HDFSHA

•HDFS基本结构

    •Namenode

        •元数据结构

            •内存镜像

            •磁盘镜像Fsimage

            •操作日志Editlog

    •Datanode

•Hadoop1.x

    •Secondarynamenode

•Hadoop2.x

    •Namenode同步

        •Activenamenode/Standbynamenode

        •Quorum Journal Manager(QJM)

    •主备切换

        •zkfc

        •zookeeper

Hadoop HA

•HA->High Availability

•Hadoop

    •HDFS

    •Mapreduce

其实Hadoop HA说的是HDFS HA，因此需要来了解一下HDFS的基本知识

HDFS  （Hadoop Distributed File System）

•Namenode

    •keeps all metadata in RAM

    •managers all metadata information



•Datanode

    •store blocks of data and serve them tothe client

    •replication

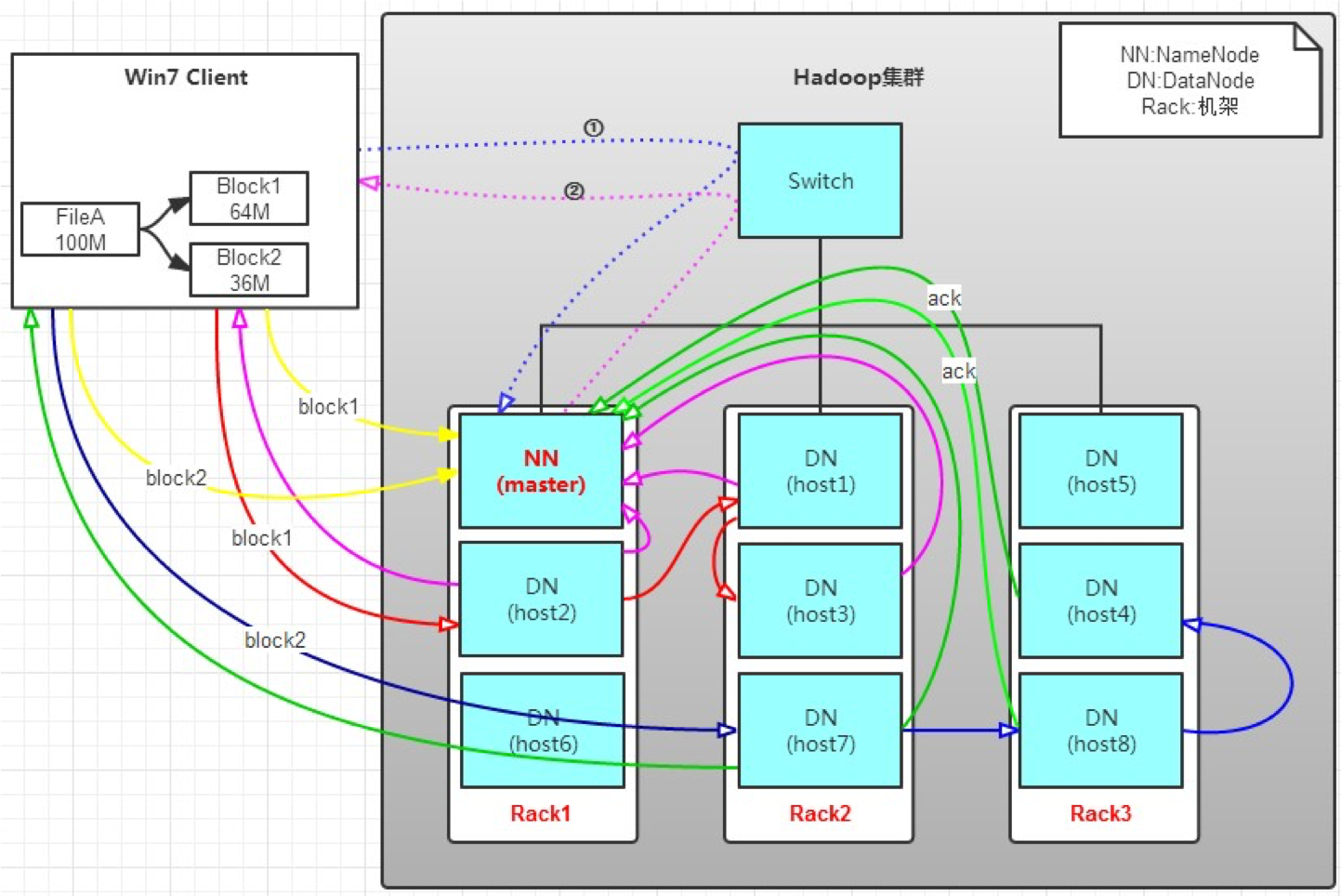

通过上面这个流程图我们来了解一下HDFS的读写流程（以写为例）

①客户端需要向hdfs写入文件，于是向namenode(NN)发出写的请求。“我现在想在xx位置写入文件，可以吗”

②NN收到请求，检查xx位置是否存在，若存在则返回xx位置的DN信息。“可以。需要写入xx位置请去找DN(host2)”

③客户端与DN(host2)建立连接，按块写入数据。

④DN(host2)将客户端写入的数据同步到其余几个副本

只是简单了解了一下hdfs的读写流程还不够，还需要了解一下具体的namenode结构

Namenode

•Fsimage

    •在NameNode启动时对整个文件系统的快照（即内存中的元数据持久化存储到磁盘）

•Editlog

    •在NameNode启动后，对文件系统的改动序列（client对元数据的操作记录）

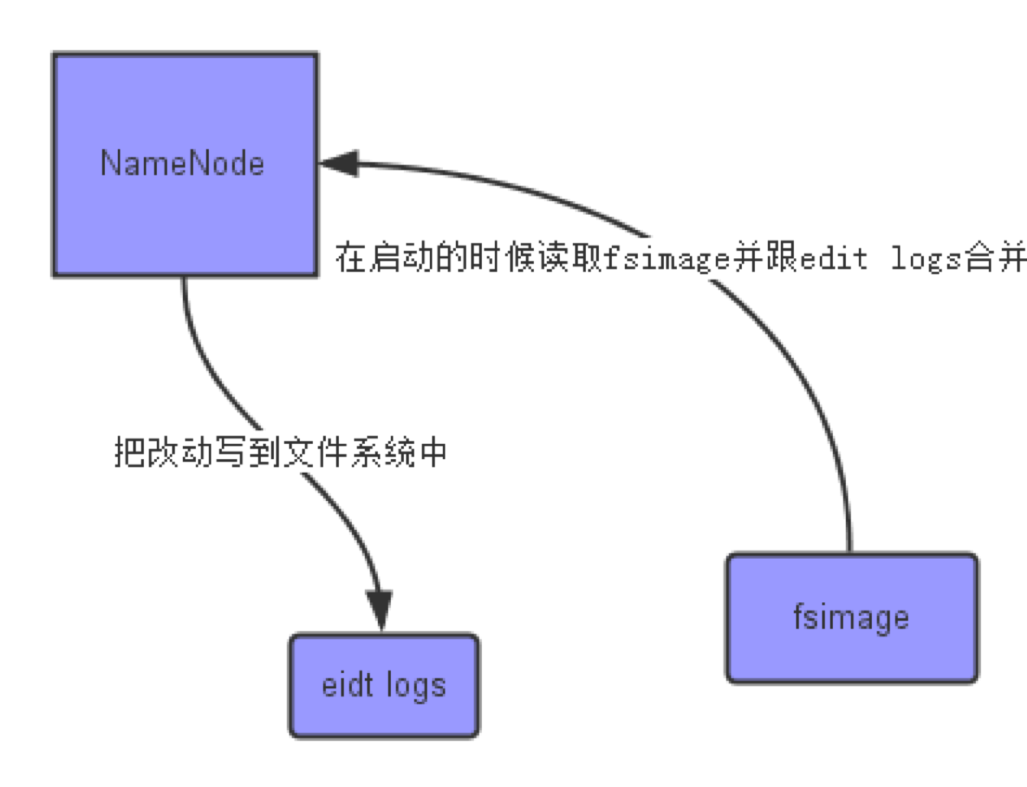

Namenode工作流程

当namenode启动时，会从磁盘中读取fsimage的信息并与editlog合并后放入内存（client与NN是在内存交互的）。当client对内存中的元数据进行修改时，会将操作写入edit log中。这么看来，如果NN不重启的话，fsimage就没法与editlog合并，因此editlog会越来越大。这显然是不合理的，因此需要定期将editlogs与fsimage合并，然而这个合并的过程肯定也不能放在NN中执行（效率低，负载大），因此secondary namenode应运而生。

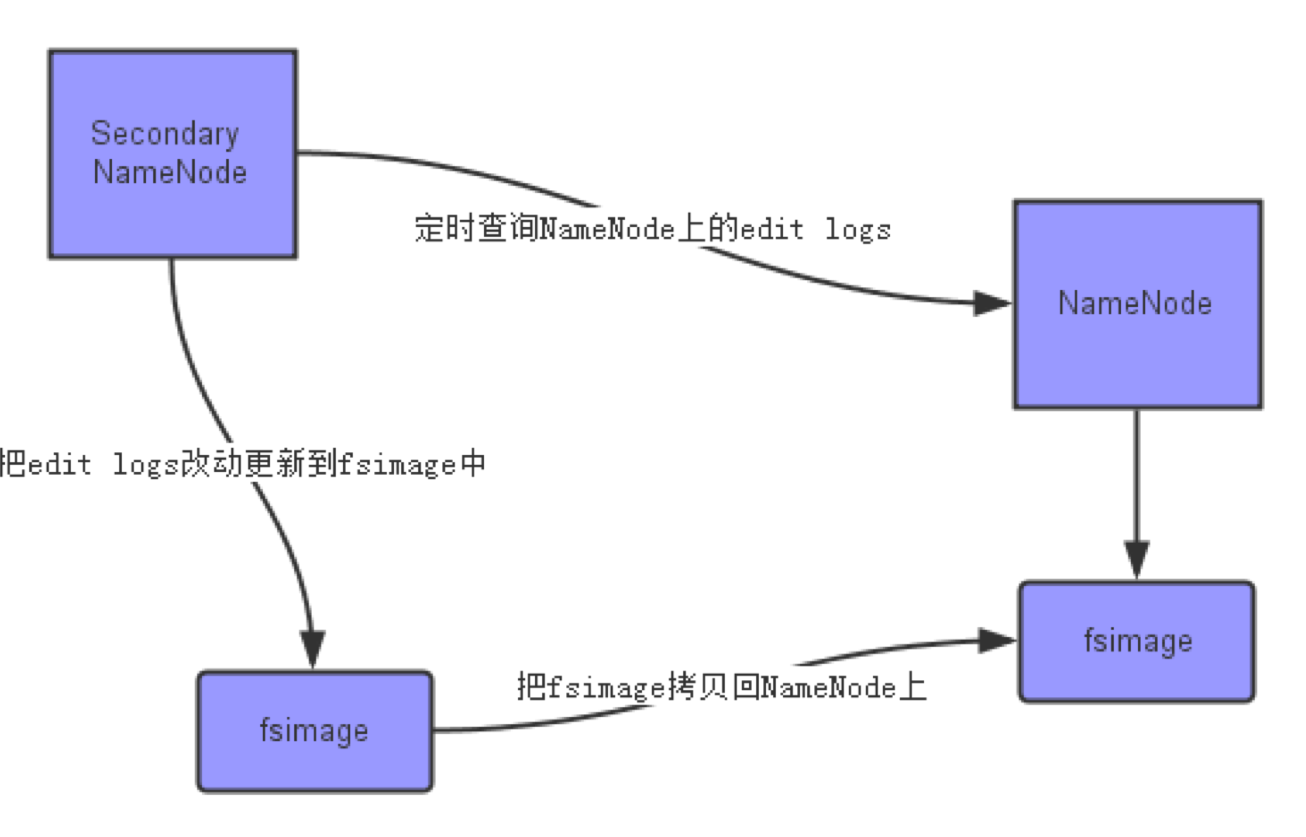

Secondary namenode

secondary namenode 做的事情就是将namenode的editlog读过来，然后与fsimage合并,再将生成的fsimage放回NN，这样NN中的fsimage时刻都是最新的，实现了元数据的更新。这个过程叫做checkpoint。这样做的好处就是，secondary namenode不仅为NN减轻了合并的负担，而且还能为元数据做一个备份。但是这里要注意的是，secondary namenode只能完成checkpoint的功能，没有办法像NN一样运作。所以不要把secondary namenode作为NN的备份看待。

以上介绍的都是Hadoop 1.x的运行机制

接下来要正式进入主题了

Hadoop HA 的提出

从Hadoop 1.x来看，整个hdfs系统只有NN一个控制节点，当唯一的NN宕机了，那么整个系统将会没法运作。因此为了解决单一NN宕机问题，提出了HA。所谓的HA主要体现在两个方面

数据同步

主备切换

因此，接着也将从这两个方面来说明HA是如何实现的

The new Namenodes

 首先为了解决单一节点故障的问题，将NN进行了“备份”，即当一个NN宕机时可以有替补的NN及时站出来继续工作。

 正在工作的叫做 Active namenode，替补的NN叫做Standby namenode，功能跟Hadoop1.x的NN没差。

因此现在需要考虑的问题就是，两个NN的数据如何同步？如何切换？

如何同步

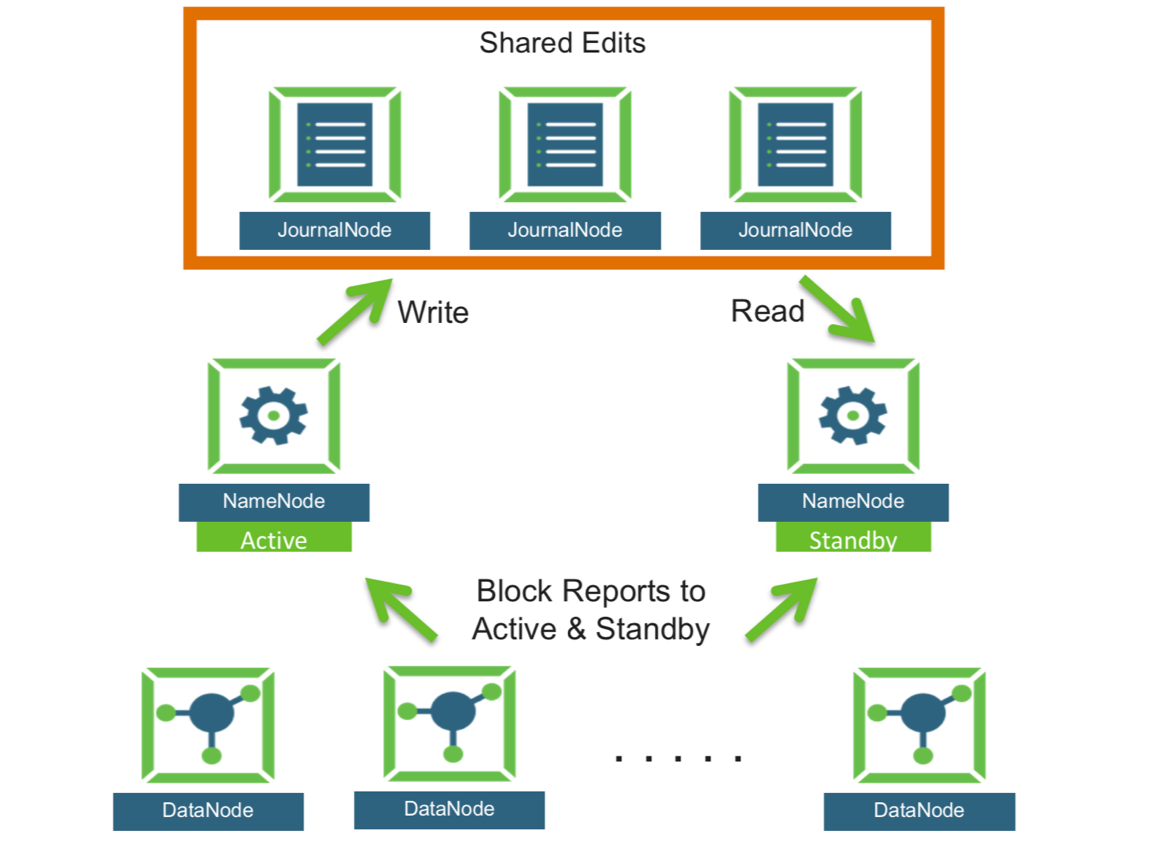

Quorum Journal Manager

简单了解一下其结构如下

同步的流程

ANN将editlog写入JournalNode(JN)，SNN从JN中读，从而实现editlog的同步，在SNN中会完成像secondary namenode的checkpoint功能，把更新好的fsimage存回ANN，这样两个NN的元数据就同步了。

这个同步机制需要面临两个问题

•如何知道写入完成

•如何保证JN数据一致

如何知道写入完成

有奇数个JN，只有当大于JN总数的一半+1个JN返回了写入成功的信号才算写入成功。

如何保证JN数据一致

•隔离双写

    当NN发生了切换，而旧的NN来不及关闭还在进行写入JN操作时,新的NN也在写，就会发生脑裂现象，即同时两个NN进行写入，那么如何保证只能一个NN成功写入是隔离双写需要解决的问题。

•恢复in-process日志

    当NN对个别JN写入失败了，但最后返回了成功的信号，那么下一次写入之前如何保证JN里面的数据都是一样的呢？恢复in-process日志需要解决的这个问题。

在介绍之前再了解一个概念

Epoch number

•当NN成为活动结点时，其会被赋予一个EpochNumber

•每个EpochNumber是惟一的，不会有相同的EpochNumber出现

•EpochNumber有严格顺序保证，每次NN切换后其EpochNumber都会自增1，后面生成的EpochNumber都会大于前面的EpochNumber

隔离双写

•第一步，在对EditLog作任何修改前，QuorumJournalManager(NameNode上)必须被赋予一个EpochNumber。

•第二步，QJM把自己的EpochNumber通过newEpoch(N)的方式发送给所有JN结点。

•第三步，当JN收到newEpoch请求后，会把QJM的EpochNumber保存到一个lastPromisedEpoch变量中并持久化到本地磁盘

•第四步，ANN同步日志到JN的任何RPC请求（如logEdits(),startLogSegment()等），都必须包含ANN的EpochNumber

•第五步，JN在收到RPC请求后，会将之与lastPromisedEpoch对比，如果请求的EpochNumber小于lastPromisedEpoch,将会拒绝同步请求，反之，会接受同步请求并将请求的EpochNumber保存在lastPromisedEpoch

恢复in-process日志

 •ANN先向所有JN发送getJournalState请求；
 •JN会向ANN返回一个Epoch（lastPromisedEpoch)；
 •ANN收到大多数JN的Epoch后，选择最大的一个并加1作为当前新的Epoch，然后向JN发送新的newEpoch请求，把新的Epoch下发给JN；
 •JN收到新的Epoch后，和lastPromisedEpoch对比，若更大则更新到本地并返回给ANN自己本地一个最新EditLogSegment起始事务Id,若小则返回NN错误；
 •ANN收到多数JN成功响应后认为Epoch生成成功，开始准备日志恢复；
 •ANN会选择一个最大的EditLogSegment事务ID作为恢复依据，然后向JN发送prepareRecovery； RPC请求，对应Paxos协议2p阶段的Phase1a，若多数JN响应prepareRecovery成功，则可认为Phase1a阶段成功；
 •ANN选择进行同步的数据源，向JN发送acceptRecovery RPC请求，并将数据源作为参数传给JN。
 •JN收到acceptRecovery请求后，会从JournalNodeHttpServer下载EditLogSegment并替换到本地保存的EditLogSegment，对应Paxos协议2p阶段的Phase1b，完成后返回ANN请求成功状态。
•ANN收到多数JN的响应成功请求后，向JN发送finalizeLogSegment请求，表示数据恢复完成，这样之后所有JN上的日志就能保持一致。

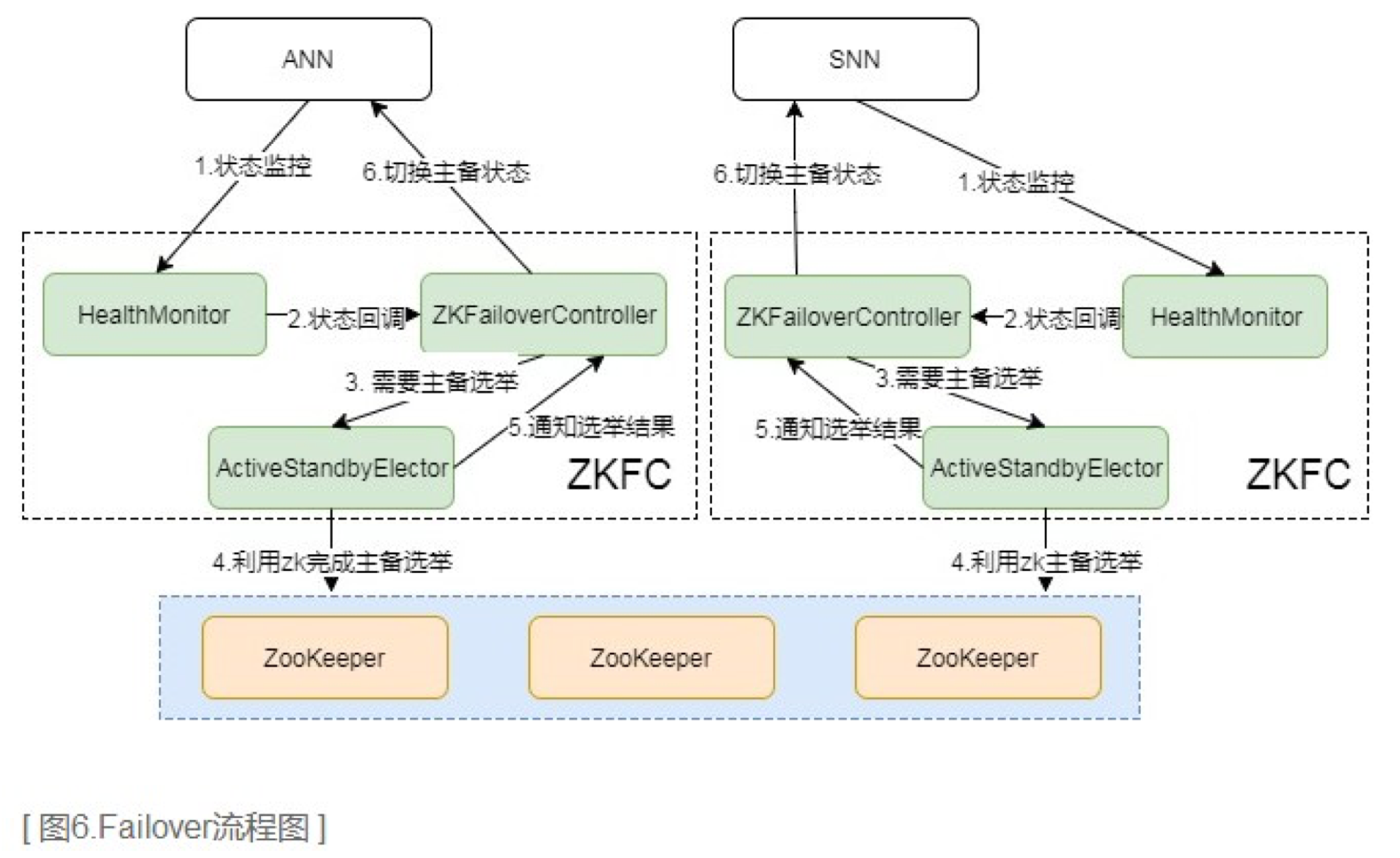

主备切换

主要通过ZKFC、Zookeeper两大部件，流程图如下

如此一来，Hadoop HA就差不多介绍完了

如果还有工夫深究，会继续补充
