前言
《Linux内核完全注释》中对文件系统进行了详细地解析，从文件系统组织结构到代码实现都很好理解。本篇对该块内容进行简单梳理，并通过跟踪open系统调用理解文件系统与读写文件的关系
文件系统
基本概念
通俗地说，文件系统用来辅佐内核与设备进行交互，如读写文件，显示字符等操作。就好比作为一个图书馆，需要设计目录，分区来方便用户查询或放置图书。以往块设备打开并写入一个文件这一过程为例，我们看看内核应该怎么完成
块设备分块。首先，块设备对于CPU而言也是一块地址空间，如划分内存物理页一样，应该对块设备存储空间进行分块。如，1k为一块设置块位图。内存管理中，通过mem_map表示当前物理内存物理页使用情况。同样地，对于块设备的每一块的使用情况也应设计位图进行表示设置i节点。在物理内存中，通过连续地址空间存储一个结构体，由于地址是连续的，内核通过起始地址便能索引到该结构体。而块设备如果要存储文件，一个文件有大有小，仍使用连续块进行分配会造成空间浪费。因此，可以通过设计i节点，每个文件对应一个i节点，i节点中存储了该文件所使用的块索引。对于文件，内核只需知道i节点地址即可。同时，i节点应该存在内存和块设备中。设置超级块。当块设备更换挂载的内核时，如何让内核快速知道块设备目前情况呢？最好的办法就是设计一个总结构体，其中存放如i节点数量，块数量等信息。该结构体我们成为超级块。设置高速缓冲区。上述四步将块设备结构化后，内核已经可以对其进行寻址和访问。但如CPU与磁盘的IO与CPU执行速度相差巨大，会影响用户体验，并且对于一些文件可能会重复使用，理应单次读取多次使用。为此，需要在物理内存中设计一块高速缓冲区。当内核想写文件时，将内容写入高速缓冲区即刻返回。后续交给块设备驱动将缓冲区内容同步至块设备中。该过程其实就是异步，缓冲区相当于一个消息队列。实现同步。上述提到，文件内容写入高速缓冲区即刻返回。那怎么将缓冲区内容写回块设备呢？这就是同步刷盘。需要设置程序将缓冲区内容写回块设备，或者读入缓冲区。设计消息队列。由于块设备也属于共享资源，不能允许多个程序同时刷盘。因此需要对刷盘请求进行排队。并且，由于写入块设备时，如磁盘寻址是有顺序的，因此必须对刷盘请求进行排序，尽可能地让磁盘一次寻址过程能够同步尽可能多的数据
上述我们简述了完成一个文件系统大致要完成的事情。进一步地我们看看代码实际是如何实现的
MINIX文件系统

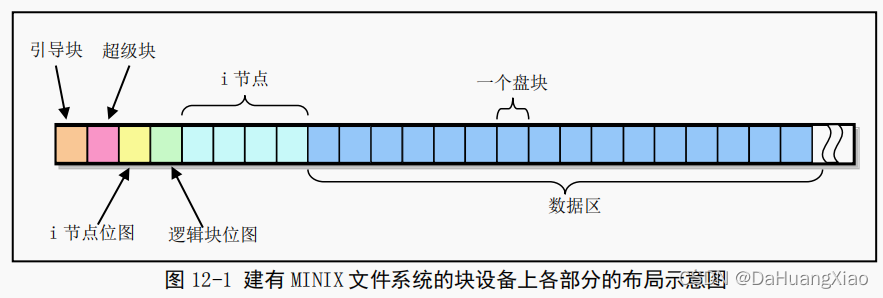

MINIX 文件系统与标准 UNIX 的文件系统基本相同，它由 6 个部分组成：①引导块；②超级块；③i 节点位图；④逻辑块位图；⑤i 节点；⑥数据块。对于一个普通的磁盘块设备来说，其各部分的分布见图 所示
超级块用于存放盘设备上文件系统的结构信息，并说明各部分的大小。其结构见图 12-3 所示。其中，s_ninodes 表示设备上的 i 节点总数。s_nzones 表示设备上以逻辑块为单位的总逻辑块数。s_imap_blocks和 s_zmap_blocks 分别表示 i 节点位图和逻辑块位图所占用的磁盘块数s_firstdatazone 表示设备上数据区开始处占用的第一个逻辑块块号。s_log_zone_size 是使用 2 为底的对数表示的每个逻辑块包含的磁盘块数。对于 MINIX 1.0 文件系统该值为 0，因此其逻辑块的大小就等于磁盘块大小，都是 1KB。s_max_size是以字节表示的最大文件长度，这里不超过 4GB。当然这个长度值将受到磁盘容量的限制。s_magic 是文件系统魔幻数，用以指明文件系统的类型。对于 MINIX 1.0 文件系统，它的魔幻数是 0x137f。
----《Linux内核完全注释》12.1总体功能
上述介绍为书中内容，对应基本概念中的前4点。具体地，超级块与inode节点分别定义如下
linux/fs.h
struct m_inode {
unsigned short i_mode;
unsigned short i_uid;
unsigned long i_size;
unsigned long i_mtime;
unsigned char i_gid;
unsigned char i_nlinks;
unsigned short i_zone[9];
/* these are in memory also */
struct task_struct * i_wait;
struct task_struct * i_wait2; /* for pipes */
unsigned long i_atime;
unsigned long i_ctime;
unsigned short i_dev;
unsigned short i_num;
unsigned short i_count;
unsigned char i_lock;
unsigned char i_dirt;
unsigned char i_pipe;
unsigned char i_mount;
unsigned char i_seek;
unsigned char i_update;
};
struct super_block {
unsigned short s_ninodes;
unsigned short s_nzones;
unsigned short s_imap_blocks;
unsigned short s_zmap_blocks;
unsigned short s_firstdatazone;
unsigned short s_log_zone_size;
unsigned long s_max_size;
unsigned short s_magic;
/* These are only in memory */
struct buffer_head * s_imap[8];
struct buffer_head * s_zmap[8];
unsigned short s_dev;
struct m_inode * s_isup;
struct m_inode * s_imount;
unsigned long s_time;
struct task_struct * s_wait;
unsigned char s_lock;
unsigned char s_rd_only;
unsigned char s_dirt;
};
因此，当挂载一个块设备后，可以通过读取其超级块中存储的内容，快速获取当前块设备统计信息。这里需要注意的是，超级块中关于i节点个数，以及逻辑数据块的块下标等信息都是在创建文件系统时给定的。内核在执行写入等操作时，要保证不越界。
另一方面，可以看到示意图中，i节点直接存储于一整块逻辑块中。实际上不是的，存储于块设备中的i节点内容，只有32个字节，因此一个逻辑块可以存储32个i节点。因此块设备中第n个i节点地址应该为m+n*32，m为当前块地址

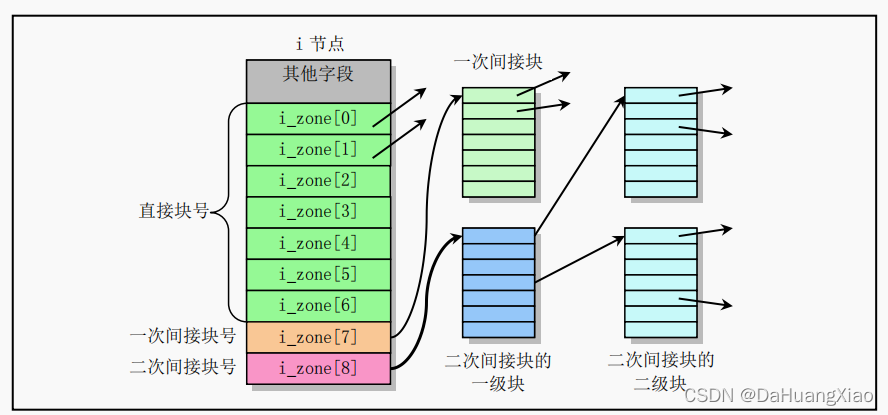

根据i节点中zone数组的内容，可以找到i节点表示文件的具体内容。书上很详细，就不展开了，如下图所示。以及关于目录项、目录、寻址等内容也不是本篇重点，可自行阅读书中章节。
高速缓冲区
这是基本概念第5点。这部分书中讲的也很好，需理解缓冲块与块设备逻辑块的一一对应关系。并且write，read等系统调用，都是与缓冲块有关，不用考虑同步的事情。
具体地，应该怎么实现read？
- read作为系统调用，根据待访问设备类型，调用具体函数
（ps:这部分表述较困难，注意点不多，看书即可，不往下记了）
实现同步
负责同步的函数如下，主要通过ll_rw_block将bh对应缓冲块内容同步进目标设备中
int sys_sync(void)
{
int i;
struct buffer_head * bh;
sync_inodes(); /* write out inodes into buffers */
bh = start_buffer;
for (i=0 ; i<NR_BUFFERS ; i++,bh++) {
wait_on_buffer(bh);
if (bh->b_dirt)
ll_rw_block(WRITE,bh);
}
return 0;
}
int sync_dev(int dev)
{
int i;
struct buffer_head * bh;
bh = start_buffer;
for (i=0 ; i<NR_BUFFERS ; i++,bh++) {
if (bh->b_dev != dev)
continue;
wait_on_buffer(bh);
if (bh->b_dev == dev && bh->b_dirt)
ll_rw_block(WRITE,bh);
}
sync_inodes();
bh = start_buffer;
for (i=0 ; i<NR_BUFFERS ; i++,bh++) {
if (bh->b_dev != dev)
continue;
wait_on_buffer(bh);
if (bh->b_dev == dev && bh->b_dirt)
ll_rw_block(WRITE,bh);
}
return 0;
}
需要注意的是，两个函数被调用的次数并不多。只出现在panic报错时，或者iput中。因此，有input的地方就意味着要刷盘
设计消息队列
对于每个刷盘或者读盘需求，都会封装成一个请求，加入队列中，等待对应设备控制器执行。这部分在9.1章节
write过程
我们根据write执行流程看看内核与文件系统如何交互的。
1 . 首先从系统调用sys_write开始 fs/read_write.c
int sys_write(unsigned int fd,char * buf,int count)
{
struct file * file;
struct m_inode * inode;
if (fd>=NR_OPEN || count <0 || !(file=current->filp[fd]))
return -EINVAL;
if (!count)
return 0;
inode=file->f_inode;
if (inode->i_pipe)
return (file->f_mode&2)?write_pipe(inode,buf,count):-EIO;
if (S_ISCHR(inode->i_mode))
return rw_char(WRITE,inode->i_zone[0],buf,count,&file->f_pos);
if (S_ISBLK(inode->i_mode))
return block_write(inode->i_zone[0],&file->f_pos,buf,count);
if (S_ISREG(inode->i_mode))
return file_write(inode,file,buf,count);
printk("(Write)inode->i_mode=%06o\n\r",inode->i_mode);
return -EINVAL;
}
sys_write根据i_mode，判断执行哪种设备访问。我们以file_write为例进一步跟踪
fs/file_dev.c
int file_write(struct m_inode * inode, struct file * filp, char * buf, int count)
{
off_t pos;
int block,c;
struct buffer_head * bh;
char * p;
int i=0;
/*
* ok, append may not work when many processes are writing at the same time
* but so what. That way leads to madness anyway.
*/
if (filp->f_flags & O_APPEND)
pos = inode->i_size;
else
pos = filp->f_pos;
while (i<count) {
if (!(block = create_block(inode,pos/BLOCK_SIZE)))
break;
if (!(bh=bread(inode->i_dev,block)))
break;
c = pos % BLOCK_SIZE;
p = c + bh->b_data;
bh->b_dirt = 1;
c = BLOCK_SIZE-c;
if (c > count-i) c = count-i;
pos += c;
if (pos > inode->i_size) {
inode->i_size = pos;
inode->i_dirt = 1;
}
i += c;
while (c-->0)
*(p++) = get_fs_byte(buf++);
brelse(bh);
}
inode->i_mtime = CURRENT_TIME;
if (!(filp->f_flags & O_APPEND)) {
filp->f_pos = pos;
inode->i_ctime = CURRENT_TIME;
}
return (i?i:-1);
}
简单地说，就是找到缓冲块，往里写入用户缓冲buf中的内容。此处操作都是针对缓冲块的。没有刷盘
写完后调用sys_close关闭文件，其中调用了iput
int sys_close(unsigned int fd)
{
struct file * filp;
if (fd >= NR_OPEN)
return -EINVAL;
current->close_on_exec &= ~(1<<fd);
if (!(filp = current->filp[fd]))
return -EINVAL;
current->filp[fd] = NULL;
if (filp->f_count == 0)
panic("Close: file count is 0");
if (--filp->f_count)
return (0);
iput(filp->f_inode);
return (0);
}
关系梳理
进程 task_struct 中有 flip 结构体数组，用于存放该进程已打开的 file 结构体。每个 file 与 一个 inode 进行关联。
文件系统中有超级快 super_block，用于标识文件系统信息。可由 super_block 定位到根目录的 dentry 目录项，根据目录项可以通过文件名找到对应目标的 i 节点号，从而获得其 inode。
打开一个文件时。进程需要判断 flip 是否已满，未满才可新建一个 file 结构体。根据 pathname 获得目标的 inode，将其与 file 进行关联。
open
通过分析 open 系统调用执行流程，梳理上述每个结构体之间的相互关系。首先，open 标准库函数会进一步进行 sys_open 的系统调用。
- 遍历 flip 找到空的 file 对应的 fd 文件描述符
- 遍历 file_table 文件结构体缓存，获取空的 file 文件结构体，f
- 通过 open_namei ，根据 filename 获取目标的 inode 结构体。在该函数中，会根据 mode 对 filename 对应目标执行相应的操作。如果 mode 为创建 CREATE。则会为 filename 目标在指定的位置创建目标项以及申请 inode。
- 当 inode 申请成功，将其放入 f 的 f_inode 属性中。返回 fd
- 因此，需要写入内容时，只需要通过 fd 而无需 filename ，可以通过 flip[fd] 获取到对应目标的 file->inode 进行相关操作。
int sys_open(const char * filename,int flag,int mode)
{
struct m_inode * inode;
struct file * f;
int i,fd;
mode &= 0777 & ~current->umask;
for(fd=0 ; fd<NR_OPEN ; fd++)
if (!current->filp[fd])
break;
if (fd>=NR_OPEN)
return -EINVAL;
current->close_on_exec &= ~(1<<fd);
f=0+file_table;
for (i=0 ; i<NR_FILE ; i++,f++)
if (!f->f_count) break;
if (i>=NR_FILE)
return -EINVAL;
(current->filp[fd]=f)->f_count++;
if ((i=open_namei(filename,flag,mode,&inode))<0) {
current->filp[fd]=NULL;
f->f_count=0;
return i;
}
/* ttys are somewhat special (ttyxx major==4, tty major==5) */
if (S_ISCHR(inode->i_mode))
if (check_char_dev(inode,inode->i_zone[0],flag)) {
iput(inode);
current->filp[fd]=NULL;
f->f_count=0;
return -EAGAIN;
}
/* Likewise with block-devices: check for floppy_change */
if (S_ISBLK(inode->i_mode))
check_disk_change(inode->i_zone[0]);
f->f_mode = inode->i_mode;
f->f_flags = flag;
f->f_count = 1;
f->f_inode = inode;
f->f_pos = 0;
return (fd);
}
如上所述，sys_open 中主要执行流程为 open_namei ，为 filename 对应目标获得相应 inode。进一步地，看看 open_namei 具体做了什么
- 首先，通过 dir_namei 获取 pathname 最接近目标的目录文件 inode。例如 pathname 为 /user/etc/ssh ，会获取到 etc 这一目录文件 inode。以及 basename 为 ssh，namelen 为 3。
- 经由 find_entry ，通过目录文件 inode 寻找 etc 这一目录文件下的目录项，并判断其与 basename 的关系，返回 bh 高速缓存。例如，etc/ 下可能有两个文件 ssh 与 aab，那么就会包括 {name: ssh,inode_n:1} 和 {name:aab,inode_n:2}这两个 dentry。如果 mode 为CREATE ，并且不存在 {name: ssh,inode_n:1} ，则需要为其创建对应 inode 和为其添加目录项。
- 因此，如果 bh 为空，说明 find_entry 匹配不到 basename 。因此要通过 new_inode 创建一个 inode。并由 add_entry 为其添加目录项。
- 此时新建的 inode 与 bh 新建目录项缓存没有建立关系，需要为其建立关系，即通过 bh 修改目录项为 {name:ssh,inode_n:x}。对应
de->inode = inode->i_num;bh->b_dirt = 1; - 由于 bh 是缓存，还需要调用 brelse 进行同步，以便于将 bh 内容刷入块设备磁盘中。
int open_namei(const char * pathname, int flag, int mode,
struct m_inode ** res_inode)
{
const char * basename;
int inr,dev,namelen;
struct m_inode * dir, *inode;
struct buffer_head * bh;
struct dir_entry * de;
if ((flag & O_TRUNC) && !(flag & O_ACCMODE))
flag |= O_WRONLY;
mode &= 0777 & ~current->umask;
mode |= I_REGULAR;
if (!(dir = dir_namei(pathname,&namelen,&basename,NULL)))
return -ENOENT;
if (!namelen) { /* special case: '/usr/' etc */
if (!(flag & (O_ACCMODE|O_CREAT|O_TRUNC))) {
*res_inode=dir;
return 0;
}
iput(dir);
return -EISDIR;
}
bh = find_entry(&dir,basename,namelen,&de);
if (!bh) {
if (!(flag & O_CREAT)) {
iput(dir);
return -ENOENT;
}
if (!permission(dir,MAY_WRITE)) {
iput(dir);
return -EACCES;
}
inode = new_inode(dir->i_dev);
if (!inode) {
iput(dir);
return -ENOSPC;
}
inode->i_uid = current->euid;
inode->i_mode = mode;
inode->i_dirt = 1;
bh = add_entry(dir,basename,namelen,&de);
if (!bh) {
inode->i_nlinks--;
iput(inode);
iput(dir);
return -ENOSPC;
}
de->inode = inode->i_num;
bh->b_dirt = 1;
brelse(bh);
iput(dir);
*res_inode = inode;
return 0;
}
inr = de->inode;
dev = dir->i_dev;
brelse(bh);
if (flag & O_EXCL) {
iput(dir);
return -EEXIST;
}
if (!(inode = follow_link(dir,iget(dev,inr))))
return -EACCES;
if ((S_ISDIR(inode->i_mode) && (flag & O_ACCMODE)) ||
!permission(inode,ACC_MODE(flag))) {
iput(inode);
return -EPERM;
}
inode->i_atime = CURRENT_TIME;
if (flag & O_TRUNC)
truncate(inode);
*res_inode = inode;
return 0;
}
理解上述过程的关键在于，bh 高速缓存应该怎么用。对此再梳理一下。inode 中只通过 i_zone 记录具体文件内容所在盘块号。如果要查询具体盘块号内容，必须先为其申请一个 bh 高速缓存，并将盘块内容读入 bh 中。这样才能通过 bh 间接访问具体盘块内容。当需要修改文件内容时，应先修改文件内容对应 bh ，将其刷盘，同步到磁盘中才能完成修改。
因此在 open_namei 中。通过 dir_namei 获取到了 etc 目录文件的 inode，但不知道里面具体的内容，因此需要通过 find_entry 获取其具体内容，在 bh 中显示。此时目录项内容就在 bh 中，因此可以在 bh 中进行 basename 的匹配，直到找出 basename 对应的 inode。如果找不到 inode 则需要创建，并且还要修改目录项。
同理。新建 inode 时也需要考虑同步的问题。首先， inode 在内存中有记录，同时块设备内部也有记录。因此，新建的过程应该是，先从内存的 inode_table 缓存中申请一个空白的 inode ，通过 bh 修改超级块中 inode 的位图信息。刷新 bh 后，块设备的超级块信息被同步，由于 inode 位图信息已经被更新，因此文件系统能够感知到 inode 被分配出去了。
write
经过 open 的分析，我们可以大致理解 inode 如何被创建，并绑定于进程上。那么当需要修改文件内容时，可以通过进程获取到 inode ，并根据 inode 中 i_zone 指向的块设备号，根据其建立一个 bh，修改 bh 并同步它，则能够实现对具体块设备磁盘内容的修改
可以看到 sys_write 会根据 i_mode 类型调用不同的 write 实现。具体地，跟踪一下 file_write
int sys_write(unsigned int fd,char * buf,int count)
{
struct file * file;
struct m_inode * inode;
if (fd>=NR_OPEN || count <0 || !(file=current->filp[fd]))
return -EINVAL;
if (!count)
return 0;
inode=file->f_inode;
if (inode->i_pipe)
return (file->f_mode&2)?write_pipe(inode,buf,count):-EIO;
if (S_ISCHR(inode->i_mode))
return rw_char(WRITE,inode->i_zone[0],buf,count,&file->f_pos);
if (S_ISBLK(inode->i_mode))
return block_write(inode->i_zone[0],&file->f_pos,buf,count);
if (S_ISREG(inode->i_mode))
return file_write(inode,file,buf,count);
printk("(Write)inode->i_mode=%06o\n\r",inode->i_mode);
return -EINVAL;
}
pos 为 file 中属性。我们可以知道，之所以每个进程访问同一个文件的游标不同，是因为每个进程使用了不同的 file ，并且 pos 不同。但 file 对应的是同一个 inode。
- 如前所述，通过 bread 可以根据 inode 和 block 号创建一个 bh ，用来映射具体地磁盘文件内容。
- 将 p 指向 bh 的数据域。通过 get_fs_byte 将 buf 内容写入 bh 数据域中。
- 调用 brelse 将 bh 内容同步至磁盘中。
int file_write(struct m_inode * inode, struct file * filp, char * buf, int count)
{
off_t pos;
int block,c;
struct buffer_head * bh;
char * p;
int i=0;
/*
* ok, append may not work when many processes are writing at the same time
* but so what. That way leads to madness anyway.
*/
if (filp->f_flags & O_APPEND)
pos = inode->i_size;
else
pos = filp->f_pos;
while (i<count) {
if (!(block = create_block(inode,pos/BLOCK_SIZE)))
break;
if (!(bh=bread(inode->i_dev,block)))
break;
c = pos % BLOCK_SIZE;
p = c + bh->b_data;
bh->b_dirt = 1;
c = BLOCK_SIZE-c;
if (c > count-i) c = count-i;
pos += c;
if (pos > inode->i_size) {
inode->i_size = pos;
inode->i_dirt = 1;
}
i += c;
while (c-->0)
*(p++) = get_fs_byte(buf++);
brelse(bh);
}
inode->i_mtime = CURRENT_TIME;
if (!(filp->f_flags & O_APPEND)) {
filp->f_pos = pos;
inode->i_ctime = CURRENT_TIME;
}
return (i?i:-1);
}
小结
初始版本的文件系统实现比较简单，由于内存过小，因此基本没有考虑使用缓存。在后续版本的改进中，随着内存的增加，缓存的使用，数据结构变得更复杂，例如 dentry 等。而 inode , super_block 等结构也作为了
