第4章 SIM卡锁定

第4章 SIM卡锁定

1、IccLockSettings：

在UI界面，会触发onResume（）函数。在onResume里面注册了ACTION_SIM_STATE_CHANGED这个事件，当收到这种广播的时候就会进行响应。

1. 在这个函数里面会获取卡的状态，mDialogState第一次进入默认都是OFF_MODE，所以最后会执行resetDialogState（）。

OFF_MODE状态代表关闭状态，也是无操作状态；

ICC_LOCK_MODE：进行pin码设定与解锁的状态；

ICC_OLD_MODE：更改pin码，输入旧pin码的状态；

ICC_NEW_MODE：更改pin码，输入新pin码的状态；

ICC_REENTER_MODE：更改pin码，再次输入pin码的状态。



图4.1获取卡状态，执行resetDialogState（）

1. resetDialogState（）函数：

当我们点击要修改PIN时，mDialogState就会设置为ICC_OLD_MODE，接着就会执行setDialogValues（）函数。

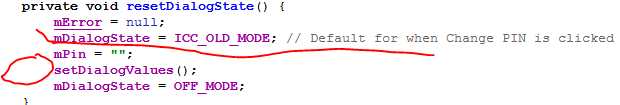

图4.2执行setDialogValues（）

1. setDialogValues（）方法，重置Dialog状态。Dialog的状态包括，Dialog的title，以及message。



图4.3重置Dialog状态，最后执行setDialogMessage（）

1. DialogPreference.java 的setDialogMessage方法：该方法就是重置一下Dialog的相关信息。



图4.4 setDialogMessage方法

总结：也就是说，当我们什么都不做时，默认的mDialogState==ICC_OLD_MODE状态。

2、pin码设定与解锁回调处理逻辑：

IccLockSettings.java中：

在第1步中的a.中onReceiver（）会接收到TelephonyIntents发来的广播，接着就会发送MSG_SIM_STATE_CHABGED消息给自己，进行下一步处理。



图4.5MSG_SIM_STATE_CHABGED消息处理



图4.6 handleMessage处理消息

在updatePreferences（）函数中获取当前PIN码的状态：



图4.7获取当前PIN码的状态

1. MSG_ENABLE_ICC_PIN_COMPLETE：开启/关闭  sim锁定。如果sucess为true，则说明成功的进行了锁定sim卡或者解锁sim卡。更新mPinToggle的check状态。如果为false，说明操作失败，给出toast提示。

success 为true的条件为：ar.exception == null。



图4.8 MSG_ENABLE_ICC_PIN_COMPLETE消息处理



1. MSG_CHANGE_IC_PIN_COMPLETE：更改pin码的message。同样的，success为true的条件和上一步雷同。无论成功还是失败，给出提示，并且最后都会执行resetDialogState（）；



图4.9 MSG_CHANGE_IC_PIN_COMPLETE消息处理

1. pin状态更迭onPinEnter（）函数：

当我们点击修改或者提交按钮的时候，会触发点击事件 onPinEnter（）。它会根据不同的case，然后调用不同的函数，在调的函数中会进行pin状态变化的设置。

当我们进行把手机pin开启或关闭，会触发onPreferenceTreeClick（），它会把mDialogstate的状态设置为ICC_LOCK_MODE，之后我们才可执行修改pin的操作，这个时候mDialogState==ICC_OLD_MODE。

图4.10

初始的mDialogState==ICC_OLD_MODE，

进入handleMessage进行消息处理，case ICC_OLD_MODE：mDialogState被赋值为 ICC_NEW_MODE，这个是输入旧密码；

然后就会进入handleMessage处理，case：ICC_NEW_MODE，mDialogState被赋值为 ICC_REENTER_MODE，这个是输入新密码；

然后再去handleMessage处理，case：ICC_REENTER_MODE，这个是确认新密码；

这个流程就像是我们修改密码的时候会让你输入 原始密码---》新密码---》确认新密码的流程。

如果正确，就去else中执行tryChangePin（）执行修改pin操作。否则会再次执行循环，直至达到最大次数。



；

图4.11 pin状态更迭

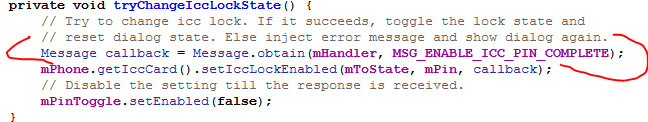

图4.12 tryChangeIccLockState函数改变pin状态

总结：为了防止主线程卡死，都用异步的消息传递方法，也就是请求接口时，需要构建一个Message对象，里面包含MSG_ID和消息处理handler，一旦底层处理完，会根据MSG_ID将处理完结果回送给该消息对应的消息队列handler来处理。

图4.8 tryChangePin函数改变pin的状态

第4章 SIM卡锁定

1、IccLockSettings：

在UI界面，会触发onResume（）函数。在onResume里面注册了ACTION_SIM_STATE_CHANGED这个事件，当收到这种广播的时候就会进行响应。

1. 在这个函数里面会获取卡的状态，mDialogState第一次进入默认都是OFF_MODE，所以最后会执行resetDialogState（）。

OFF_MODE状态代表关闭状态，也是无操作状态；

ICC_LOCK_MODE：进行pin码设定与解锁的状态；

ICC_OLD_MODE：更改pin码，输入旧pin码的状态；

ICC_NEW_MODE：更改pin码，输入新pin码的状态；

ICC_REENTER_MODE：更改pin码，再次输入pin码的状态。



图4.1获取卡状态，执行resetDialogState（）

1. resetDialogState（）函数：

当我们点击要修改PIN时，mDialogState就会设置为ICC_OLD_MODE，接着就会执行setDialogValues（）函数。



图4.2执行setDialogValues（）

1. setDialogValues（）方法，重置Dialog状态。Dialog的状态包括，Dialog的title，以及message。

图4.3重置Dialog状态，最后执行setDialogMessage（）

1. DialogPreference.java 的setDialogMessage方法：该方法就是重置一下Dialog的相关信息。



图4.4 setDialogMessage方法

总结：也就是说，当我们什么都不做时，默认的mDialogState==ICC_OLD_MODE状态。

2、pin码设定与解锁回调处理逻辑：

IccLockSettings.java中：

在第1步中的a.中onReceiver（）会接收到TelephonyIntents发来的广播，接着就会发送MSG_SIM_STATE_CHABGED消息给自己，进行下一步处理。



图4.5MSG_SIM_STATE_CHABGED消息处理

图4.6 handleMessage处理消息

在updatePreferences（）函数中获取当前PIN码的状态：



图4.7获取当前PIN码的状态

1. MSG_ENABLE_ICC_PIN_COMPLETE：开启/关闭  sim锁定。如果sucess为true，则说明成功的进行了锁定sim卡或者解锁sim卡。更新mPinToggle的check状态。如果为false，说明操作失败，给出toast提示。

success 为true的条件为：ar.exception == null。



图4.8 MSG_ENABLE_ICC_PIN_COMPLETE消息处理



1. MSG_CHANGE_IC_PIN_COMPLETE：更改pin码的message。同样的，success为true的条件和上一步雷同。无论成功还是失败，给出提示，并且最后都会执行resetDialogState（）；



图4.9 MSG_CHANGE_IC_PIN_COMPLETE消息处理

1. pin状态更迭onPinEnter（）函数：

当我们点击修改或者提交按钮的时候，会触发点击事件 onPinEnter（）。它会根据不同的case，然后调用不同的函数，在调的函数中会进行pin状态变化的设置。

当我们进行把手机pin开启或关闭，会触发onPreferenceTreeClick（），它会把mDialogstate的状态设置为ICC_LOCK_MODE，之后我们才可执行修改pin的操作，这个时候mDialogState==ICC_OLD_MODE。

图4.10

初始的mDialogState==ICC_OLD_MODE，

进入handleMessage进行消息处理，case ICC_OLD_MODE：mDialogState被赋值为 ICC_NEW_MODE，这个是输入旧密码；

然后就会进入handleMessage处理，case：ICC_NEW_MODE，mDialogState被赋值为 ICC_REENTER_MODE，这个是输入新密码；

然后再去handleMessage处理，case：ICC_REENTER_MODE，这个是确认新密码；

这个流程就像是我们修改密码的时候会让你输入 原始密码---》新密码---》确认新密码的流程。

如果正确，就去else中执行tryChangePin（）执行修改pin操作。否则会再次执行循环，直至达到最大次数。



；

图4.11 pin状态更迭

图4.12 tryChangeIccLockState函数改变pin状态

总结：为了防止主线程卡死，都用异步的消息传递方法，也就是请求接口时，需要构建一个Message对象，里面包含MSG_ID和消息处理handler，一旦底层处理完，会根据MSG_ID将处理完结果回送给该消息对应的消息队列handler来处理。

图4.8 tryChangePin函数改变pin的状态

图4.13 showPinDialog（）会回调setDialogValues（）

tryChangeIccLockState改变pin状态为MSG_ENABLE_ICC_PIN_COMPLETE：开启PIN；

tryChangePin函数改变pin的状态为：MSG_CHANGE_ICC_PIN_COMPLETE：修改PIN；

showPinDialog（）会回调setDialogValues（）。

总结：其实无论是case那个状态最后都会执行showPinDialog（）函数，然后会重新执行setDialogValues（）。

5、 PIN码条件,4-8个字符。

图4.14 PIN码长度条件

图4.15 PIN码长度条

图4.13 showPinDialog（）会回调setDialogValues（）

tryChangeIccLockState改变pin状态为MSG_ENABLE_ICC_PIN_COMPLETE：开启PIN；

tryChangePin函数改变pin的状态为：MSG_CHANGE_ICC_PIN_COMPLETE：修改PIN；

showPinDialog（）会回调setDialogValues（）。

总结：其实无论是case那个状态最后都会执行showPinDialog（）函数，然后会重新执行setDialogValues（）。

5、 PIN码条件,4-8个字符。

图4.14 PIN码长度条件



图4.15 PIN码长度条
