　　四、软件分析与功能设计工具

　　四.一、软件功能设计

　　这次介绍软件功能设计工具，使用的是Enterprise Architect的UML设计软件。

       1、Enterprise Architect下载：

       Enterprise Architect 16.1中文版的安装包和无限试用应用 - 工具软件

       2、使用介绍；

       EA是UML建模工具，至于UML知识请读者学习该理论知识，此文只介绍EA的用法。

　　1) 新建项目；

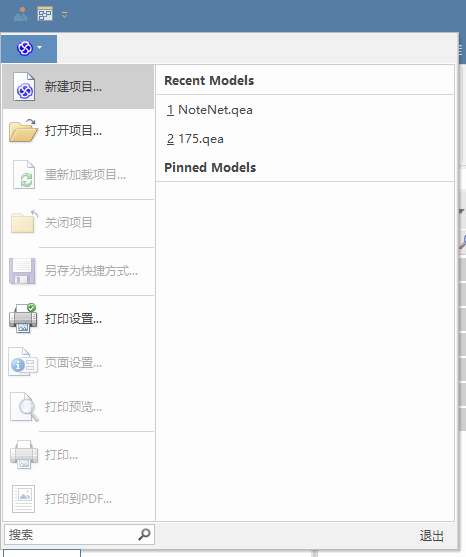

　　点击左上角的EA图标，选择“新建项目”；将会打开保存文件的窗体，选择路径进行保存。

 　　

　　2) 添加图；

　　(1)    点击左上角的添加包，添加项目包；

 　　

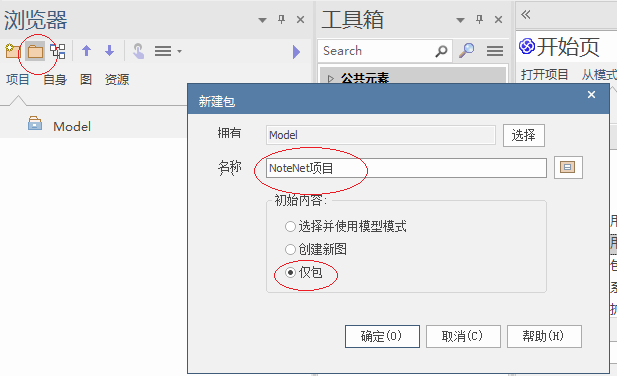

　　(2)    在项目包上新建包；

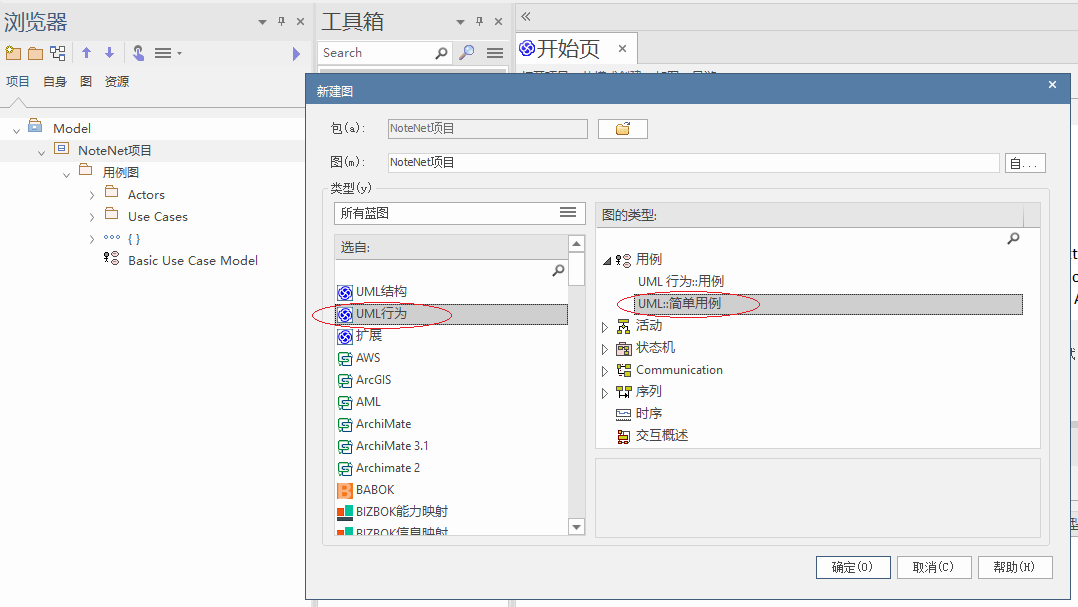

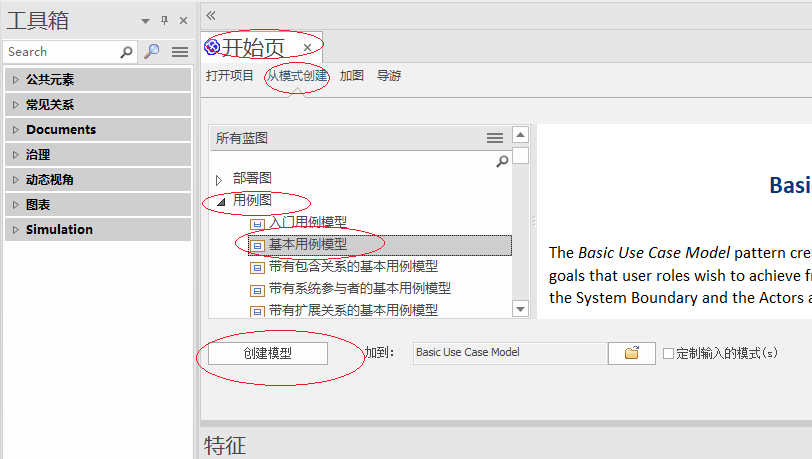

　　用例图；通过开始页添加，或者在包上右键选择“加图”添加；

 　　

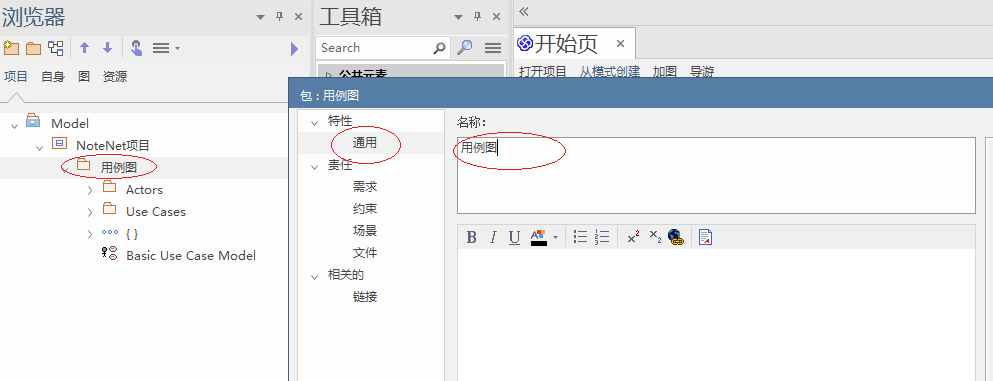

       通过开始页添加的用例图是英文，通过右键菜单选“特性”-》“特性”进行更改为中文。



       图文件夹里的操作为单独的，相关的包也在里面，比如上面用例图中的Actors操作者和Use Case用例。即该图相关的包在该图下面建立，简单清晰明了。

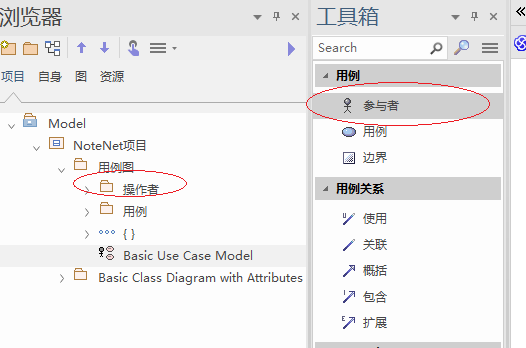

       选择右侧工具箱中的图形，当鼠标移动到左边包或右边板的时候会显示一个拖放的图标，点击左边包或者右边板里面进行添加。

 　　

       3、例子下载；

       这里提供该建模包下载：https://download.youkuaiyun.com/download/lzhdim/90059784。

       这个例子对EA的使用做了简要介绍，其它的图就与UML知识相关了，请读者在UML知识的基础上在自己的项目中添加相应的图。
