GeoServer发布一张纯图片作为地图教程

从事GIS行业的小伙伴们可能会有这样的需求，就是客户给了一张纯图片。可能是一张手工绘图，也可能是一张影像图片，总归来说就是png，jpeg格式的纯图片，现在需要把这张图片加载到我们的地图上，该如何做呢？本文带你从0开始操作一遍。

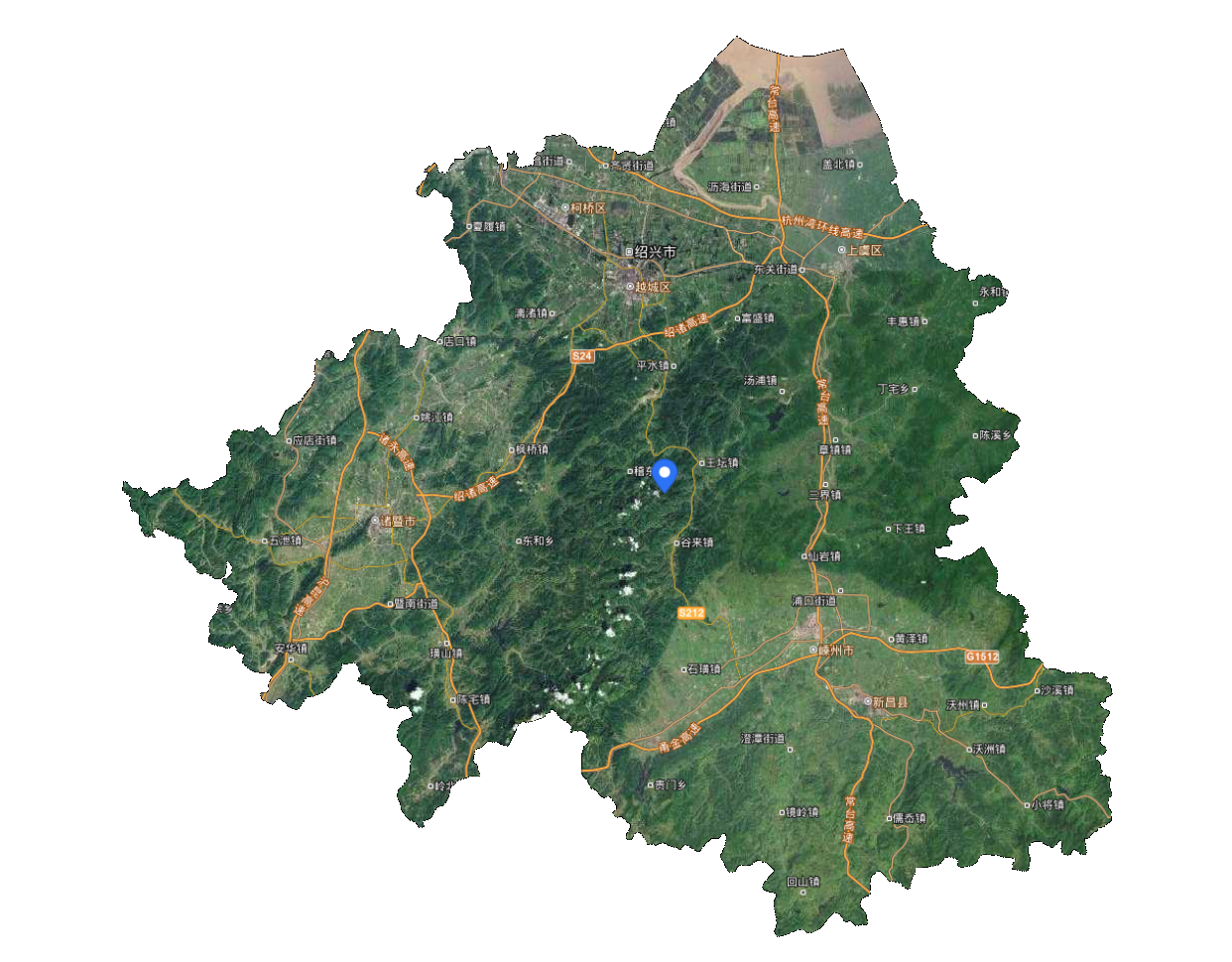

首先我先准备好测试数据，是一张jpg格式的图片：

由于单纯的图片是没有经纬度坐标系信息的，所以我们第一步就是要给这副图片确定好经纬度范围。通常你的手工地图一般都是某个行政区或者是确定的范围，因此边界信息需要你通过自己的方式获取，我这个测试数据的边界范围是：119.889067,29.225091,121.231536,30.286319

好，下一步就是我们要将图片转换为tiff影像，因为tiff影像是携带坐标边界信息的。所以我们需要用到arcgis或者qgis等工具进行地理配准，这里就以arcgis为例。

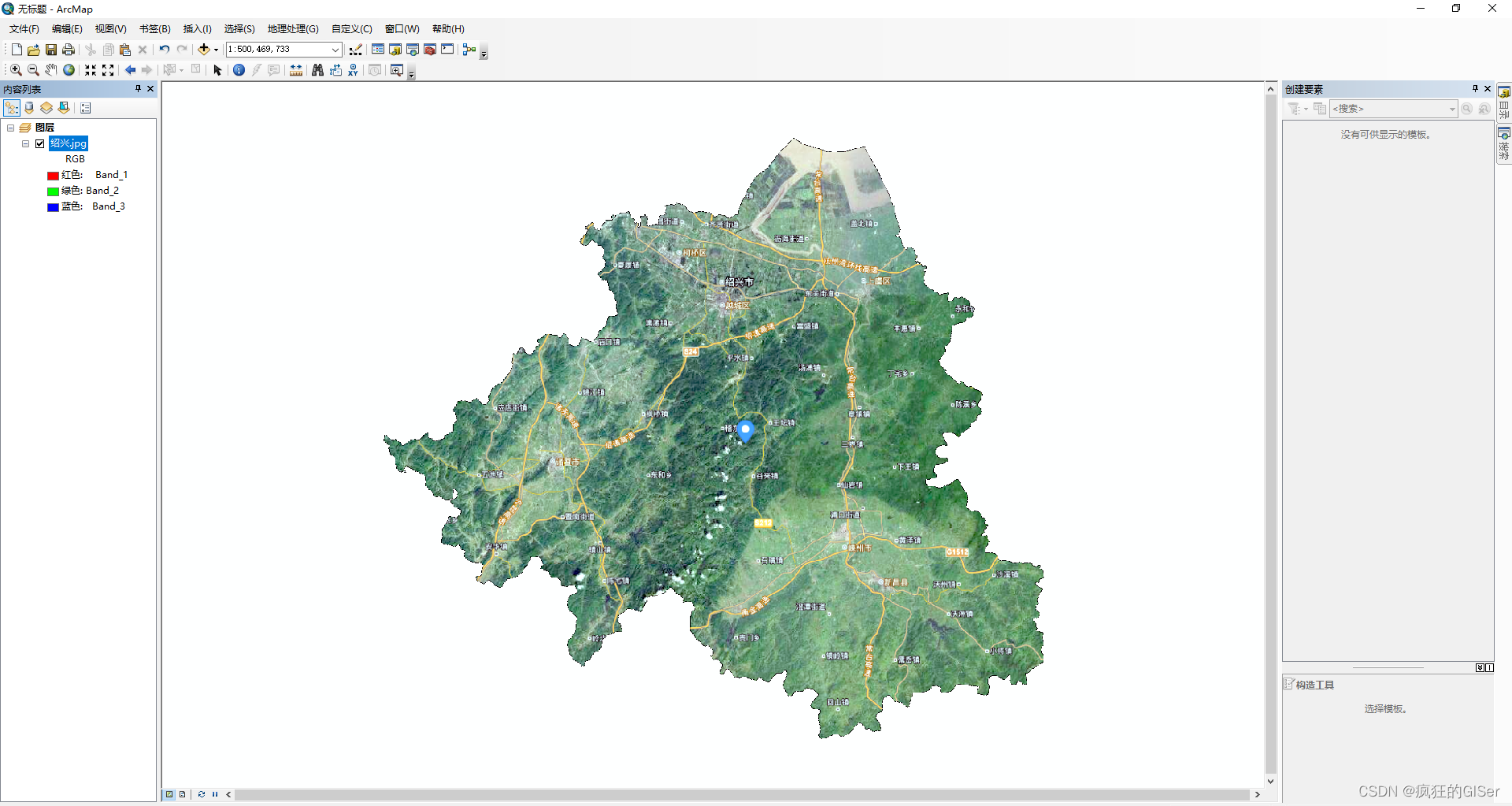

打开arcmap，添加好我们的数据，最开始arcmap会提示我们这个数据没有参考信息，不用管他先添加进去再说。

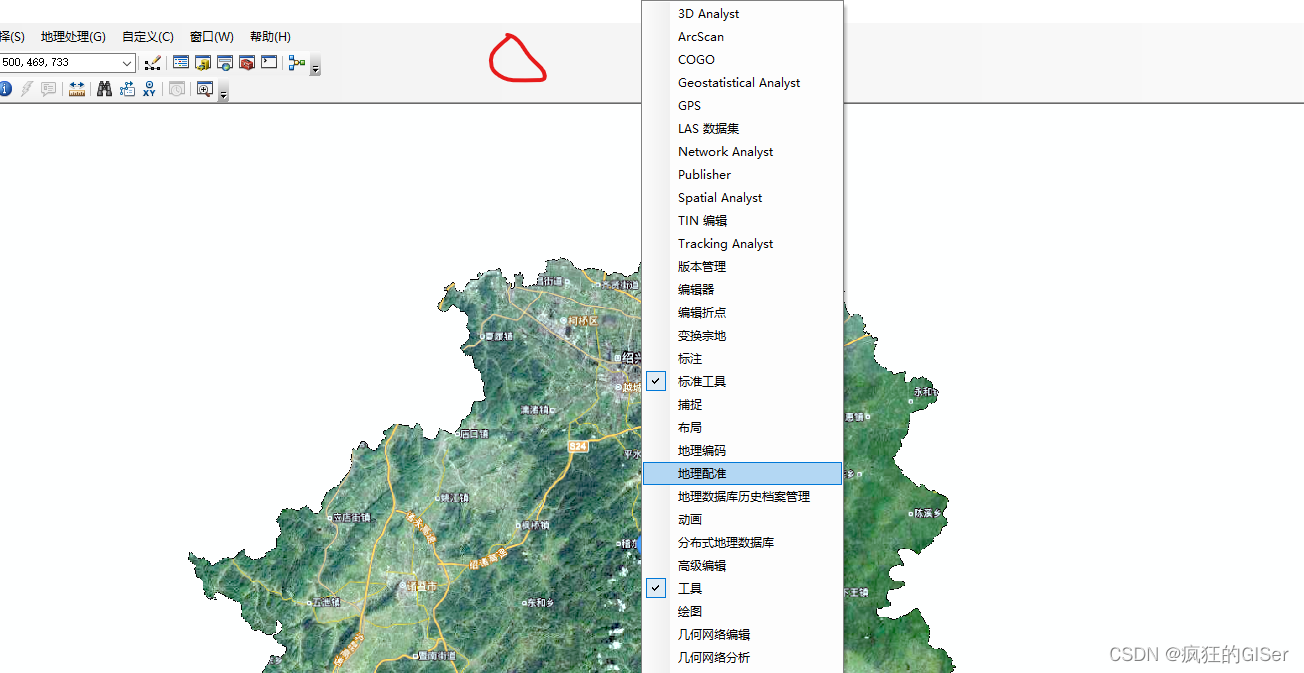

然后右击红圈处我们直接打开地理配准。

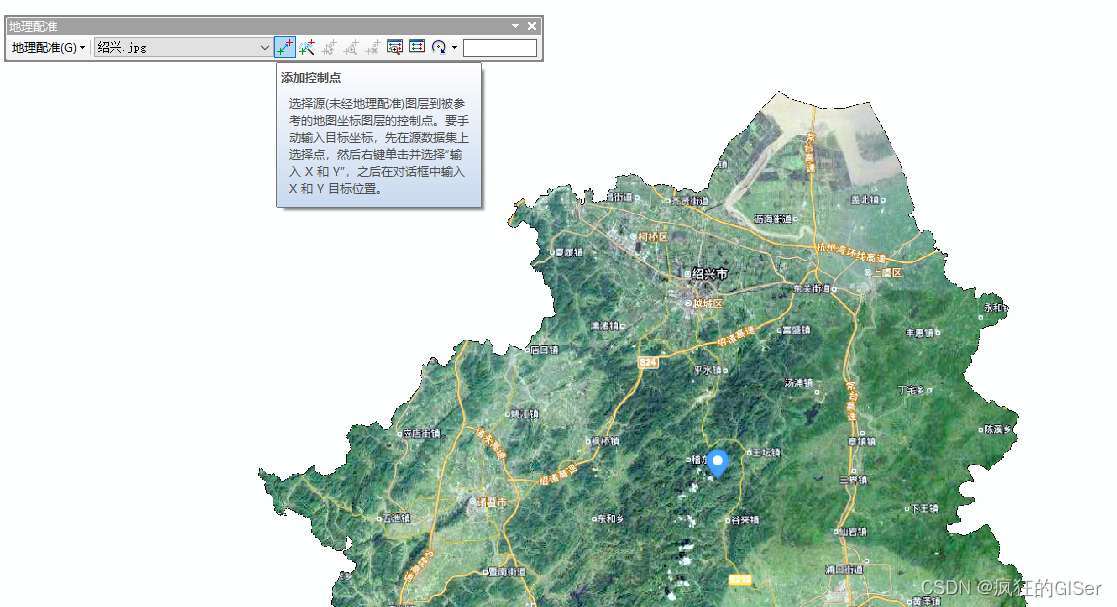

 点击添加控制点选项，

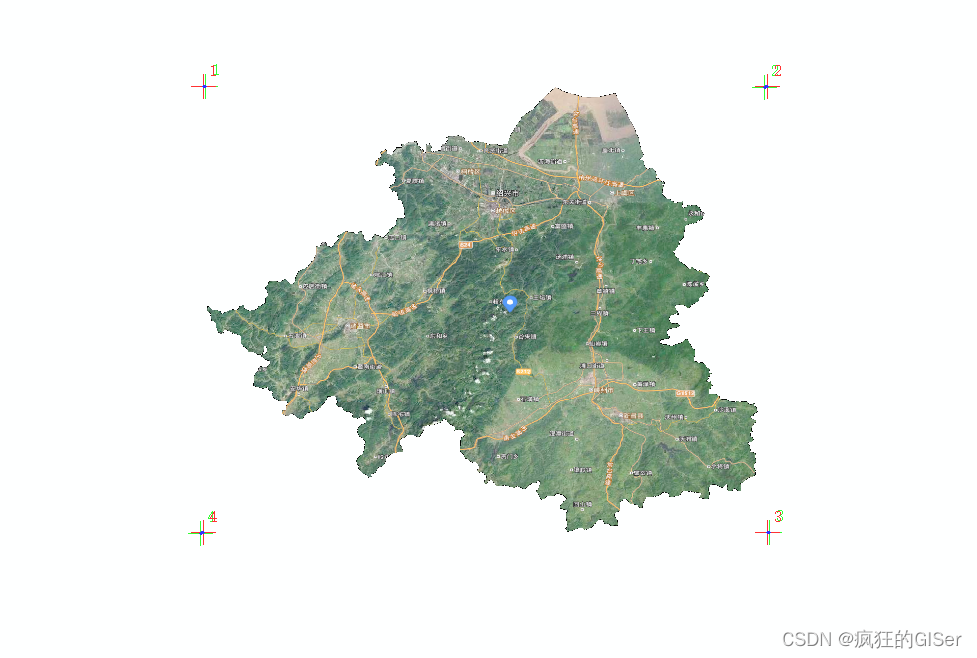

 然后在这副图片的上下左右四个角添加四个控制点，并且把控制点的坐标对应好我们的边界范围，像下面这样：

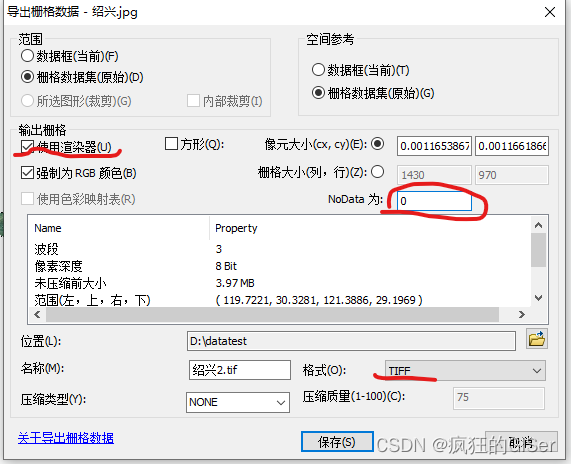

 然后点击更新地理配准，完成后屏幕上就是我们矫正之后的地图，我们这时候可以右击图层，选择导出数据， 在弹出的对话框中要注意红色部分的配置

 导出后我们就得到了带有坐标系和边界坐标的tiff影像。

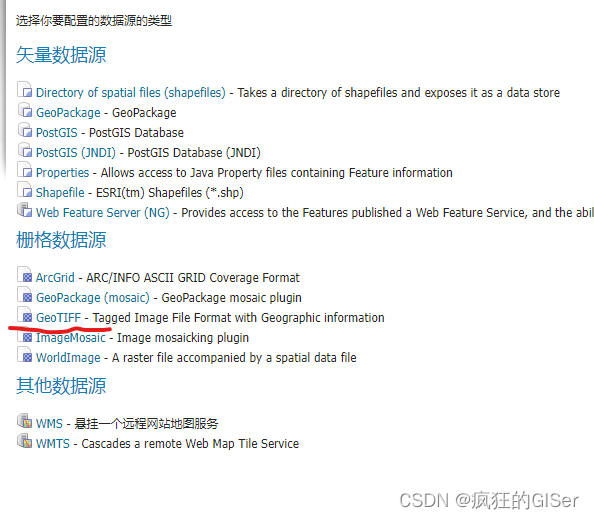

这时候我们就可以利用geoserver 发布这个tiff影像了。

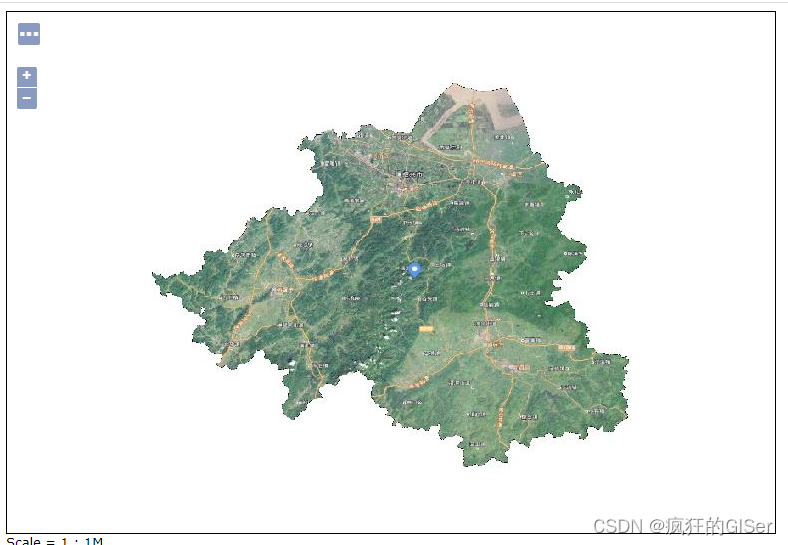

 我们就成功发布了这个影像：

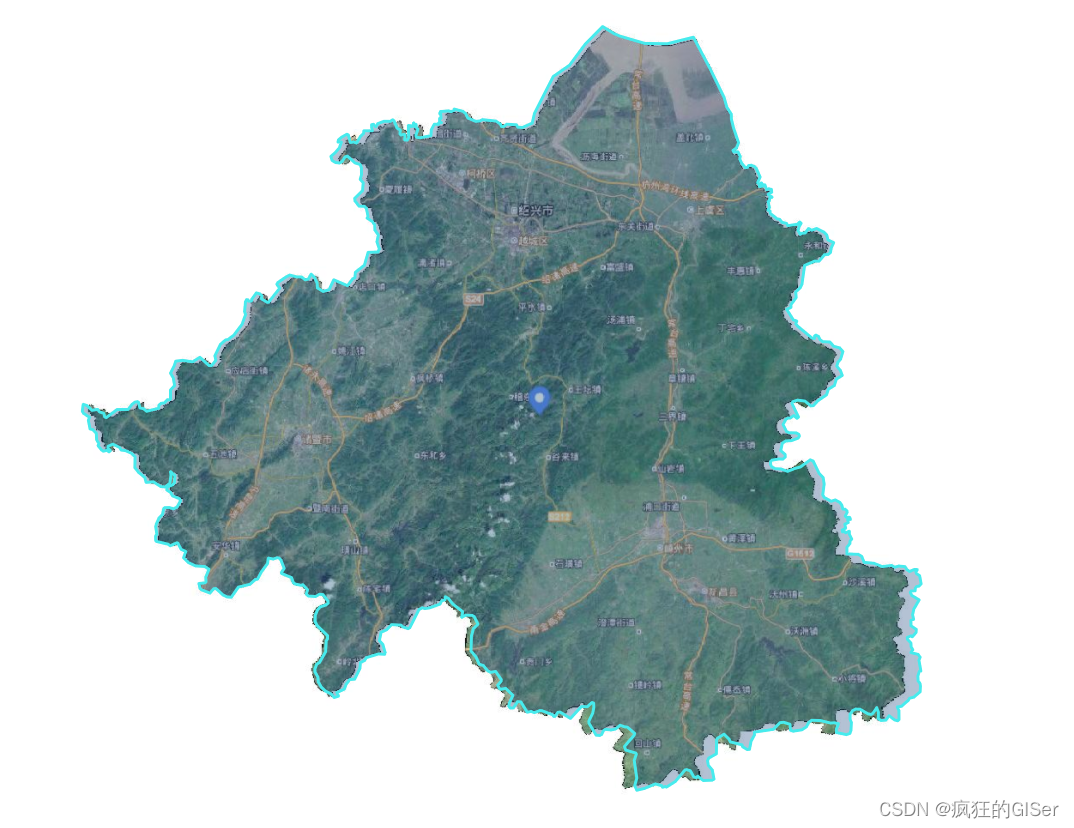

现在让我们加载到mapbox中看一下：

 可以看到还是有一点误差，蓝色线是这个行政区标准得线，右下角的差距还是很明显，这主要是因为我们在地理配准的时候采用的是手工添加的控制点，难免会有误差，控制点误差越大就会对图形造成更严重的挤压变形，因此这就考验我们能不能精准的进行地理校准了。本文重在讲解整个处理和发布的流程，在这里就不细致讨论地理配准的详细知识了。
