RGB/HSI颜色空间解读

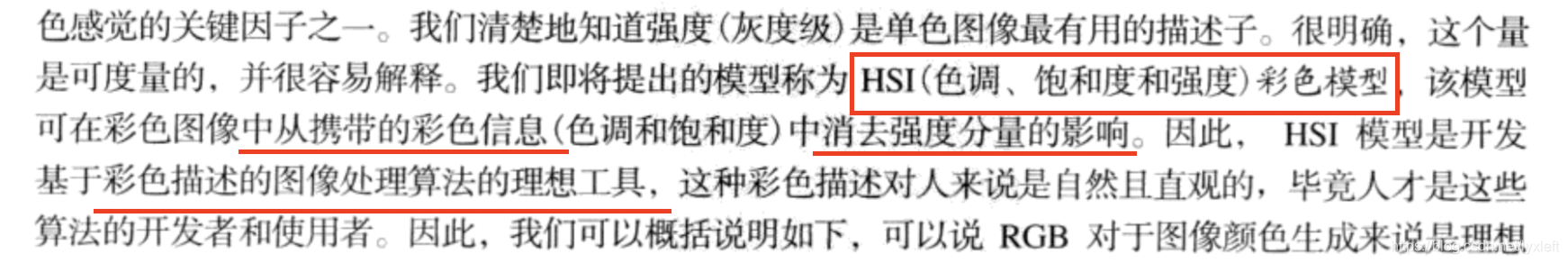

一般用的都是RGB图像。但是由于HSI颜色空间更符合人体感知，因此很多工作都需要先将RGB转为HSI。在冈萨瓦斯的《数字图像处理》中是这样支持使用HSI空间的：

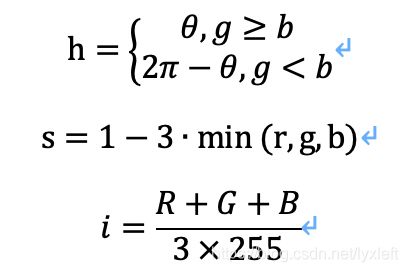

也就是说，由于H，S对于光强的鲁棒性，它们是我们重点关注的两个量。在易受光强变化影响的场景下，使用HSI空间是比较可靠的。具体的转换公式：

小写是表示归一化的状态。即未拉伸扩充。（常用的是把归一化的h,s,i值做扩充便于理解。见下面程序。）

由于opencv中没有自带转HSI的函数（有转HSV空间的，但是和HSI还有有些差别）。故自行用python实现颜色空间转换：

import numpy as np
import math

def rgb2hsi(img_rgb):
    rows = int(img_rgb.shape[0])
    cols = int(img_rgb.shape[1])
    B, G, R = cv2.split(img_rgb)
    # 归一化到[0,1]
    B = B / 255.0
    G = G / 255.0
    R = R / 255.0
    img_hsi = img_rgb.copy()
    H, S, I = cv2.split(img_hsi)
    for i in range(rows):
        for j in range(cols):
            num = 0.5 * ((R[i, j] - G[i, j]) + (R[i, j] - B[i, j]))
            den = np.sqrt((R[i, j] - G[i, j]) ** 2 + (R[i, j] - B[i, j]) * (G[i, j] - B[i, j]))
            theta = float(np.arccos(num / den))

            if den == 0:
                H = 0
            elif B[i, j] <= G[i, j]:
                H = theta
            else:
                H = 2 * np.pi - theta

            min_RGB = min(min(B[i, j], G[i, j]), R[i, j])
            sum = B[i, j] + G[i, j] + R[i, j]
            if sum == 0:
                S = 0
            else:
                S = 1 - 3 * min_RGB / sum

            H = H / (2 * np.pi)
            I = sum / 3.0


            # 为了便于理解，常常对结果做扩充，即 [0°，360°],[0,100],[0,255]
#            img_hsi[i, j, 0] = H * 360
#            img_hsi[i, j, 1] = S * 100
#            img_hsi[i, j, 2] = I * 255

            # 或者为了便于计算直方图，都扩充为0~
