一 :物理层(第一层)
1.功能:传输介质的连接、维护和断开
2.常用的两种物理介质接口
电接口GE:双绞线(五类线 六类线) + RJ45接口
光纤接口FE:光纤(单模 多模) + 光纤接口(FC ST SC LC MT-RJ)
2.1双绞线:
总共8根双绞线,两两绞合在一起;常用的有5类(Cat5)、超5类(Cat 5e)和6类(Cat 6)
2.2光纤:传输宽带高、传输距离远、抗干扰能力强;分为单模和多模;
如下图所示
2.3接口:
以太网接口RJ-45 接口、光纤接口FC(圆形带螺纹光纤接口)、 ST (卡接式圆形光纤接口)、SC(方型光纤接头)、 LC(窄体方形光纤接头)、 MT-RJ(收发一体的方型光纤接头)
3.双绞线线序规范
T568A :白绿、绿、白橙、蓝、白蓝、橙、白棕、棕
T568B :白橙、橙、白绿、蓝、白蓝、绿、白棕、棕
线序1、2用于发送数据,线序3、6用于接收数据
二:数据链路层(第二层,位于物理层和网络层之间)
1.功能:
通过物理地址实现两个相邻节点的数据链路的建立、维护与拆除;
在上层数据外层封装MAC头部,生成数据帧,传输数据帧

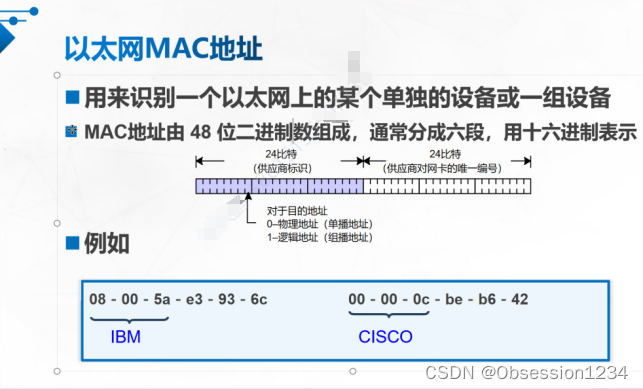

2.以太网MAC地址:
用来识别一个以太网上的某个单独的的设备或一组设备
MAV地址由48位二进制数组成,通常分为六段,用十六进制表示
MAC头部组成:源MAC地址(6字节)、 目的MAC地址(6字节) 、 上层数据类型(2字节,IP协议0800H、ARP协议0806H)、 帧校验序列(4字节)

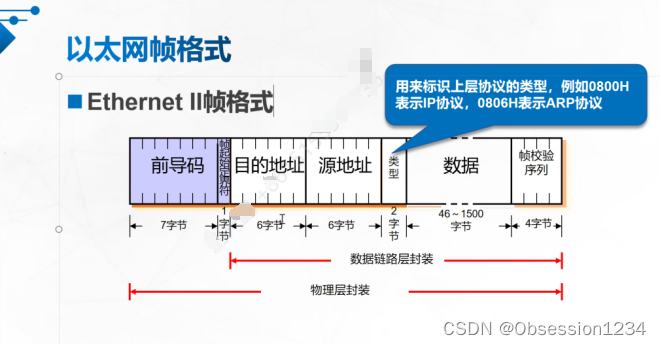

3.以太网帧格式:Ethernet Ⅱ格式
由6字节的目的地址、6字节的源地址、2字节的上层数据类型和4字节的帧校验序列组成
三:二层网络设备 :交换机
1.交换机工作原理:
1.初始状态:交换机刚开机时MAC地址表没有任何记录
2.MAC地址学习:源主机通过交换机发送数据帧给目标主机,交换机会学习数据帧中的源MAC地址和对应的接口标记,并记录到MAC地址表中
3.广播未知数据帧:如果交换机的MAC地址表没有目标主机的MAC地址所对应的接口记录,则会进行广播泛洪
4.接收方回应:只有拥有对应的目标MAC地址的主机才会进行回复响应
5.交换机实现单播通信:交换机会从目标主机回复的消息中学习到目标主机的MAC地址和对应的接口标识,并记录MAC地址中,之后两台主机即可通过交换机MAC地址表实现单播通信
总结:交换机通过MAC地址表的记录实现数据帧的转发
注:交换机所学习到的记录条目的并不会永远保存在MAC地址表中,默认的老化时间是300s。
2.交换机以太网接口的工作模式:
单工:两个数据站之间只能沿单一方向传输数据
半双工:两个数据站之间可以双向数据传输,但不能同时进行
全双工:两个数据站可双向且同时进行数据传输
交换机以太网接口速率:
接口连接时进行协商
协商失败则无法正常通信

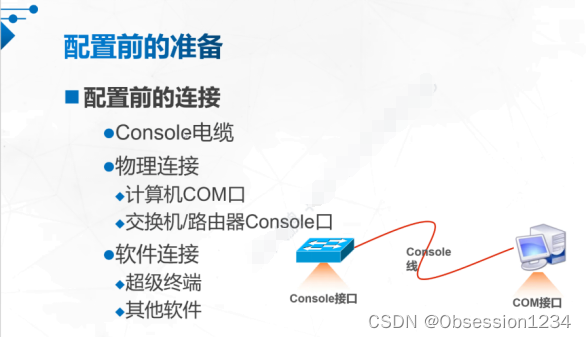

3.配置前的准备

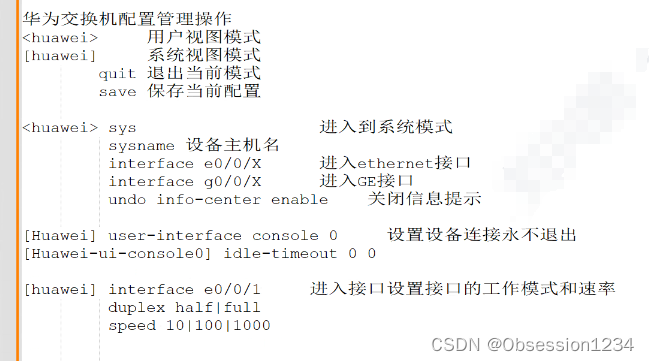

四:华为交换机配置管理操作
五:交换机基本操作
1.用户视图模式<Huawei>切换至系统视图模式[Huawei]
<Huawei>system-view
2.历史命令查询
[Huawei] display history-command
3.配置主机名
<Huawei> system-view
[Huawei] sysname Router1
4.状态信息查询
<Huawei>display version ####查看VRP版本
<Huawei>display users ####查看用户终端信息
5.进入接口模式并查看信息
<Huawei>sys
[Huawei]int e0/0/1
[Huawei-GigabitEthernet0/0/1]dis this ####查看当前视图下的配置信息
6.配置文件管理命令
[Huawei]display saved-configuration ###查看设备保存的信息
[Huawei]display current-configuration ###查看设备当前配置的信息
<Huawei>reset saved-configuration ###擦除存储设备中的配置文件
<Huawei>compare configuration ###比较当前配置信息与存储设备中的保存文件是否一致
7.关闭华为的信息提示中心
[Huawei]undo info-center enable
或者
<Huawei>undo terminal monitor
8.永不超时
[Huawei]user-interface console 0
[Huawei-ui-console0]idle-timeout 0 0
9.保存配置
<Huawei>save
10.设置远程登录密码
[Huawei]user-interface vty 0 4 #0是初始值,4是结束值。表示可同时打开5个会话
11.进入交换机去配置命令
[Huawei-ui-vty0-4]authentication-mode password
[Huawei-ui-vty0-4]set authentication password simple 222
[Huawei-ui-vty0-4]user privilege level 3
[Huawei-ui-vty0-4]dis this
