三极管在电路中的总结

说明：这是三极管的基本作用的一些记录文件：

---

三极管特性

提示：这里记录了三极管的基本特性：

1.他是一个电流放大的元器件；
2.三级管本身不能放大，他是靠小阀门控制主电源导通得到电流放大的，因此除了信号以外，还需要电源端才可以起作用；
3.我们一般理解三极管，首先需要知道他是pnp还是npn，然后需要知道低电平导通还是高电平导通；

---

提示：以下是本篇文章正文内容，若有错误请指出，谢谢；

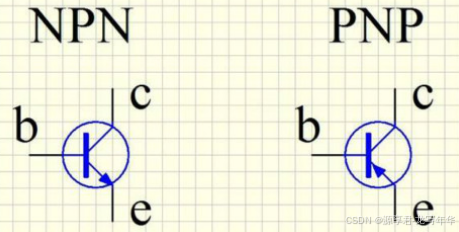

1、三极管的图示？

说明：三极管有两种大类，PNP和NPN。

三极管如何判断是PNP还是NPN,并且怎么更好的记忆低电平触发还是高电平触发；
1.放大电流
2.确定单独的一端为基极，以此为参照，若是箭头从他指向外面就是NPN，我么一般可以把它简易的看做是二极管，由p-n，若是基极为p，就是NPN，基极一般是单独的一个极；因从p-n，二极管是正向的，因此基极要是高电平才能导通三极管；
同理，反向，若是箭头指回基极，则积极b为p-n，为n，因此为pnp，低电平导通；

2、经典图示讲解：

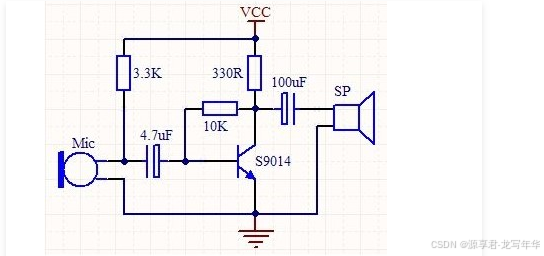

以下为麦克风说话，从喇叭放大声音发出的电路：

如何放大呢？
1.建立静态电流：VCC通过几个分压电阻，提供静态电压；
2.麦克风来了交流信号会叠加在直流分量上；
3.电容用来通交阻直的，能让交流信号通过而阻挡直流信号；
4.麦克风的波动出现一个不规则的交流小信号，当基极电流信号增大时，集电极就会成倍的增加，也就是s9014上方的电流会增加，330r电阻的电压就会增加，导致330r电阻下方点的电压减少，因此出现相位相反；
参照的视频文档：http://player.youku.com/embed/XNTA0ODg0NDcwNA==

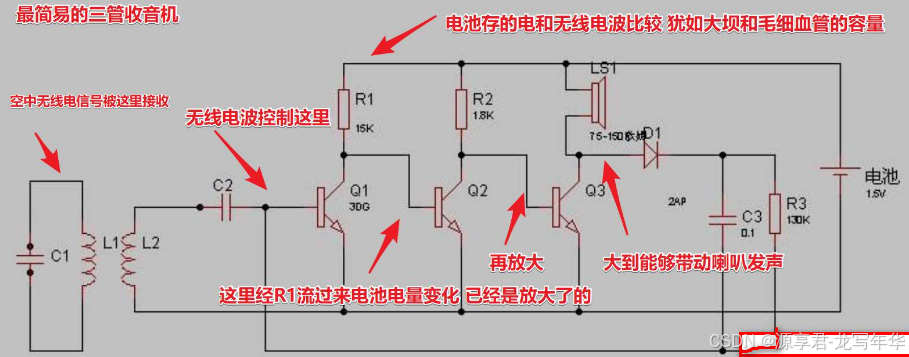

3.简易收音机电路：

三级放大电路的收音机电路：

---

4.常用的一些三极管：

1.s8550–s8050
2.s9013–s9012
3.s9014–s9015

5.三种三极管电路总结：

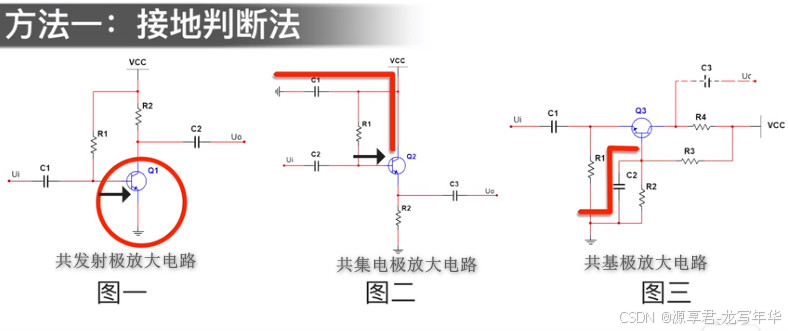

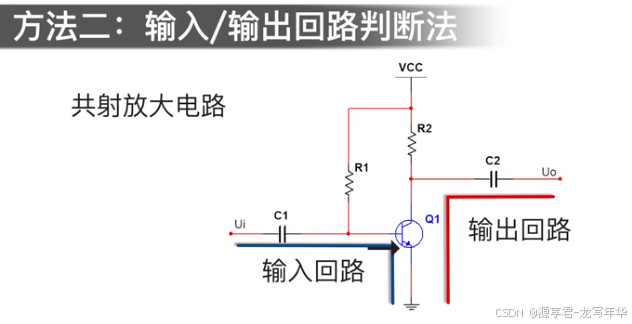

1.三种放大的电路的两种判断方法：

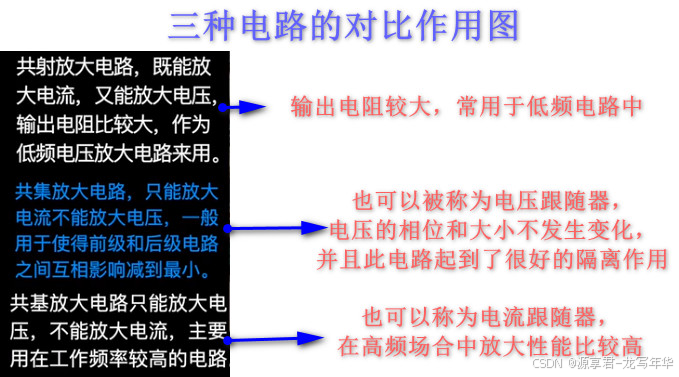

2.三种放大电路的对比图：

3.三种形态的三极管的本质作用及区别：

1.共射极放大电路既能放大电压，也能放大电流，属于反相放大电路，输入电阻在三种电路中间，输出电阻较大，通频带是三种电路中最小的。适用于低频电路，常用作低频交流小信号电压放大的单元电路。一般为mv级别，不然电路波形会出现失真。

2.共集电极放大电路没有电压放大作用，只有电流放大作用，属于同相放大电路，是三种组态中输入电阻最大、输出电阻最小的电路，具有电压跟随的特点（输入输出电压基本不变），频率特性较好。常用于做电压放大电路的输入级、输出级和缓冲级。它可以放大的信号电压一般可以达到5v，但是到10v左右会失真。

3.共基放大电路没有电流放大，只有电压放大作用，且具有电流跟随作用，输入电阻最小，电压放大倍数、输出电阻与共射组态相当，属同相放大电路，是三种组态中频率中高频特性最好的电路。常用于高频或宽频带低输入阻抗的场合。共基极放大电路的输入阻抗很小，会使输入信号严重衰减，不适合作为电压放大器。但它的频宽很大，因此通常用来做宽频或高频放大器。在某些场合，共基极放大电路也可以作为“电流缓冲器”使用。

总结

我们在学习三极管时需要先了解他的导通状态，然后再研究其电流放大状态；
