ICT的调试技巧

关于ict简介

说明：ict就是一台大型万用表，以最老式的这一台为例：

ICT就是一个大型的万用表，它主要是根据标准值及上下限来判断某个元器件的正确性。

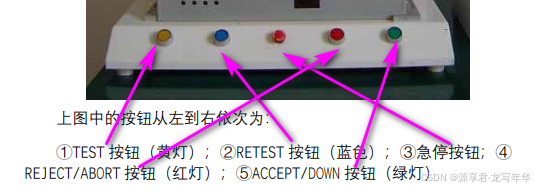

1.前方开关定义（按下黄+绿或者蓝+绿都可以下压测试）

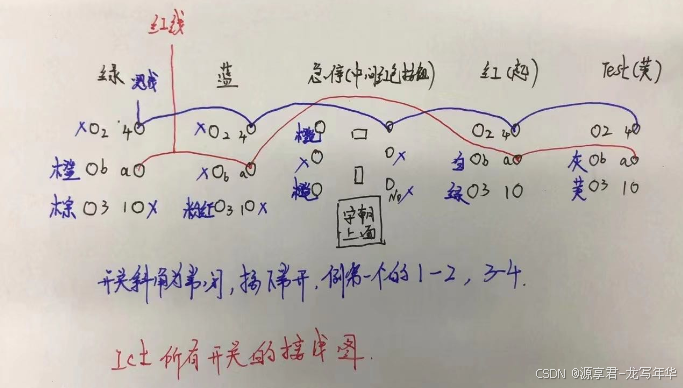

打开开关，里面的接线图如下：

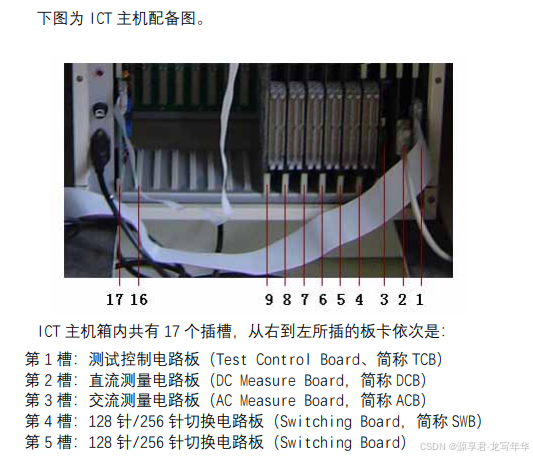

2.后面的板卡如下：

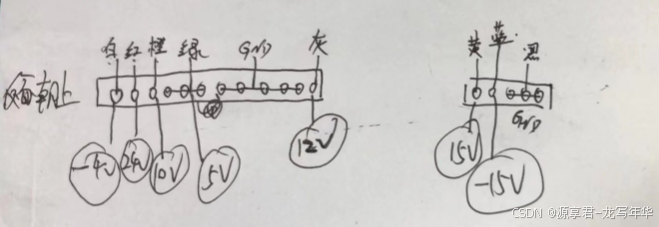

后面的电源板的各个电压如下：

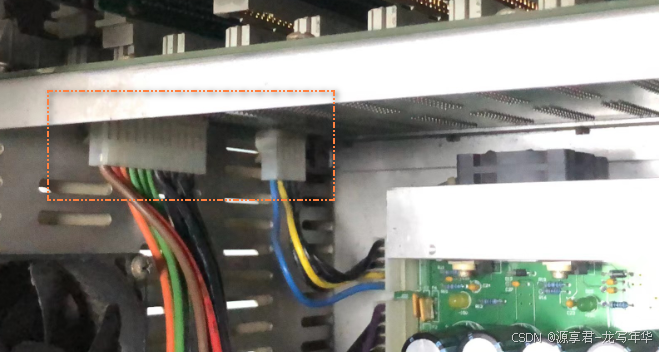

对应的实物图如下所示：

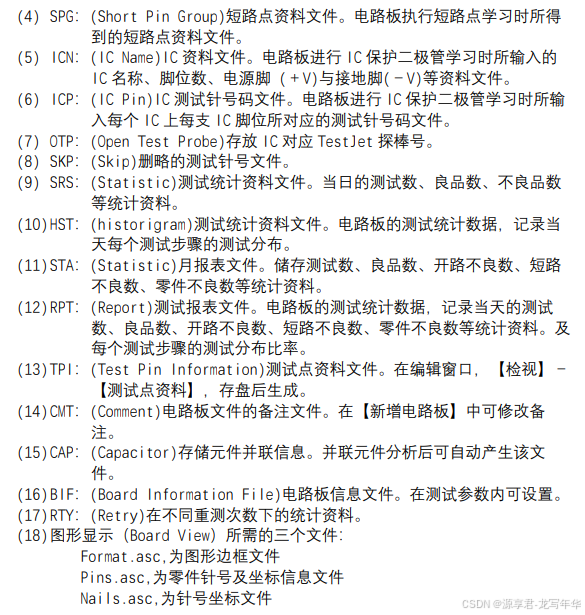

ICT程式里文件含义

ICT调试技巧

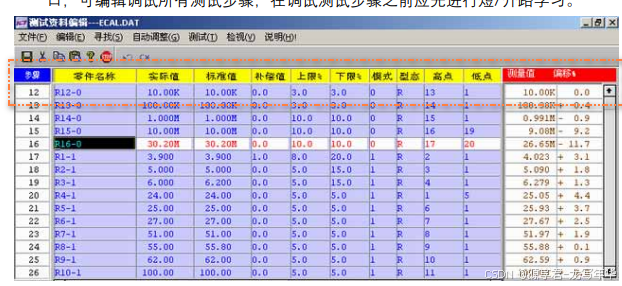

示例：进入以下调试界面调试：

零件名称：可以快速找到这个零件的名字，一般输出位号即可，快捷键为ctrl+N，输入位号即可查找。。。

标准值为实际在电路板上的值（可以借助万用表测量），上下限及在标准值的基础上下可偏差多少。模式是在某种形态下的一些测试方法。

形态是此器件用什么测试，比如电阻为R，跳线为J等，高点为红表笔的点位（也就是正极），低点为黑表笔的脚位（也就是负极）

最后的测量值和偏移百分比就是板子上实际测量出来的值，且此值偏移了多少。

在此界面一定要记住几个快捷键，比较常用：

1.ctrl+F，可以快速查找到不良
2.ctrl+c，可以快速的更换高低点
3**.ctrl+enter**，可以复制一行，添加新的零件。
4.F8，单行测试
5.F7，学习后测试
6.ctrl+N，可以快速查找零件名称

以下为经常用到的形态的一些解析：

1.跳线–形态为J，有为1（即短路），无为4（即开路）

2.电阻R–形态为R，低阻值模式为0，高阻值一般为2，模式有0,1,2，数字增大，电流增大。

3.电容分为无极性电容和有极性电容（F7学习均可调试）

Q 电容 1.极性DC116 0.2v 0.12v -1 30 px 上方顶针
2.电容容值C116 1.0UF 1.0UF 30 30 C

小结

提示：记录下出现问题了来查看下

ict的一些调试技巧和方法，方便查阅，保存一下；
