ENSP基础实验

一、实验目的

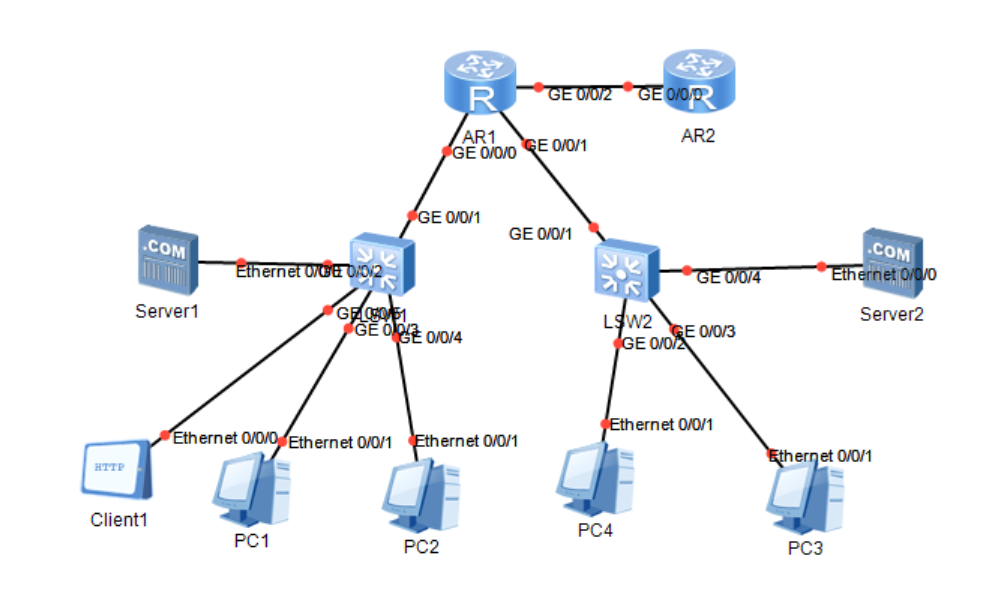

请让下图设备完成以下操作：

1、所有PC通过DHCP自动

2、所有终端能够互相访问

3、client能够通过域名访问http服务器

4、R2可以远程telnet R1

二、实验内容

1、所有PC通过DHCP自动

配置服务器地址、网关

双击路由器，对路由器进行配置

进入系统视图

对路由器进行命名

进入0/0/0接口视图

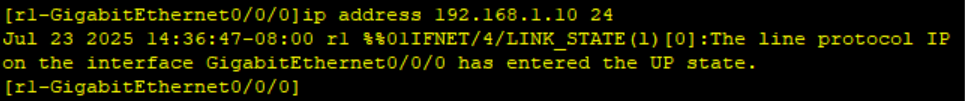

对0/0/0接口ip进行配置

退出0/0/0接口，进入其它接口进行配置

退出接口，开启协议启动服务

创建第一个地址池塘，用来下发192.168.1.0  网段内的ip

通知允许下发的地址范围（网段+掩码）

下发网关

下发DNS信息

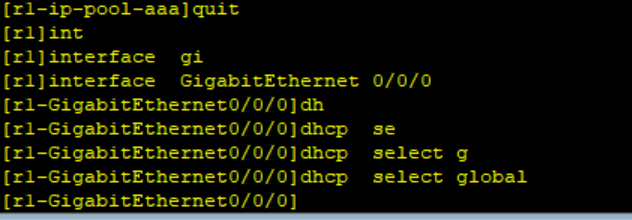

进入该网段接口，调用全局地址池塘配置

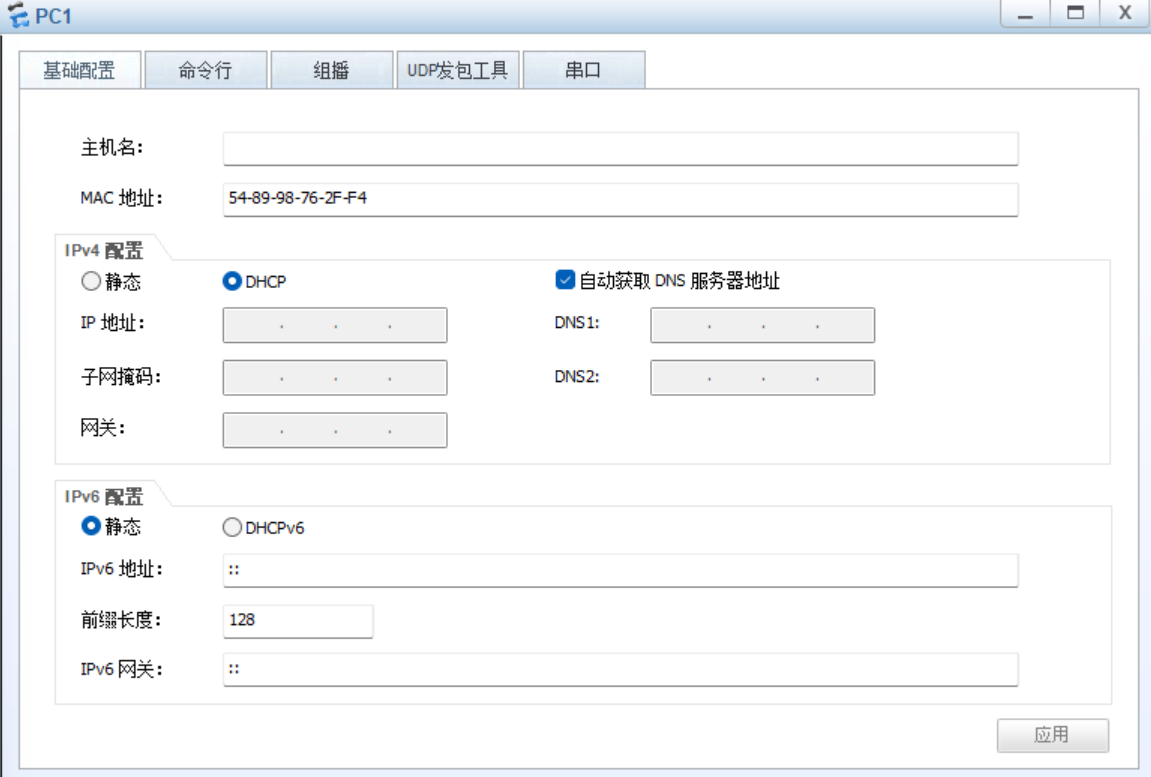

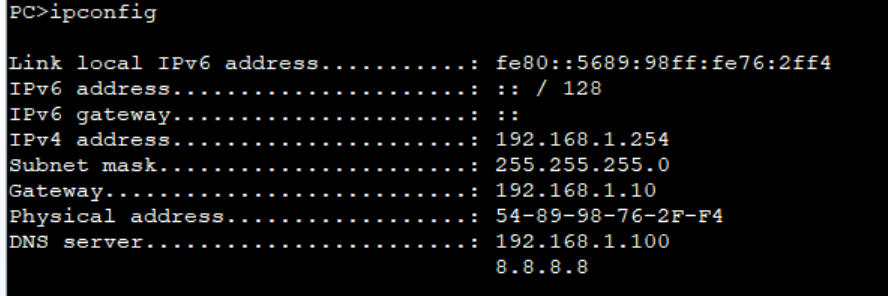

进入该网段pc，选择DHCP分配ip地址，进入命令行输入ipconfig查看ip配置是否成功

ipv4 address即为该PCip

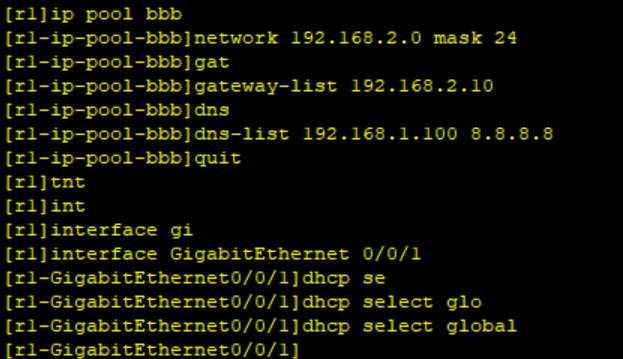

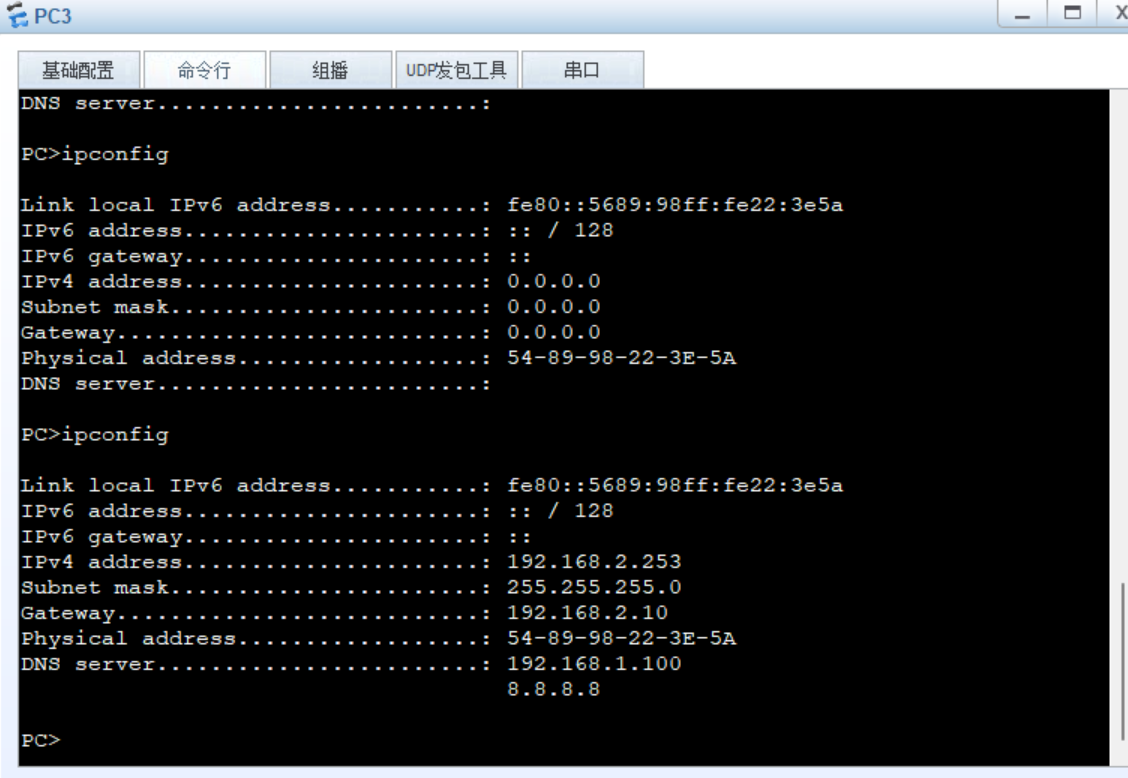

退出路由器该接口，创建另一地址池塘，完成192.168.2.0网段的下发，并进行上述操作，并查看是否配置成功

2、所有终端能够互相访问

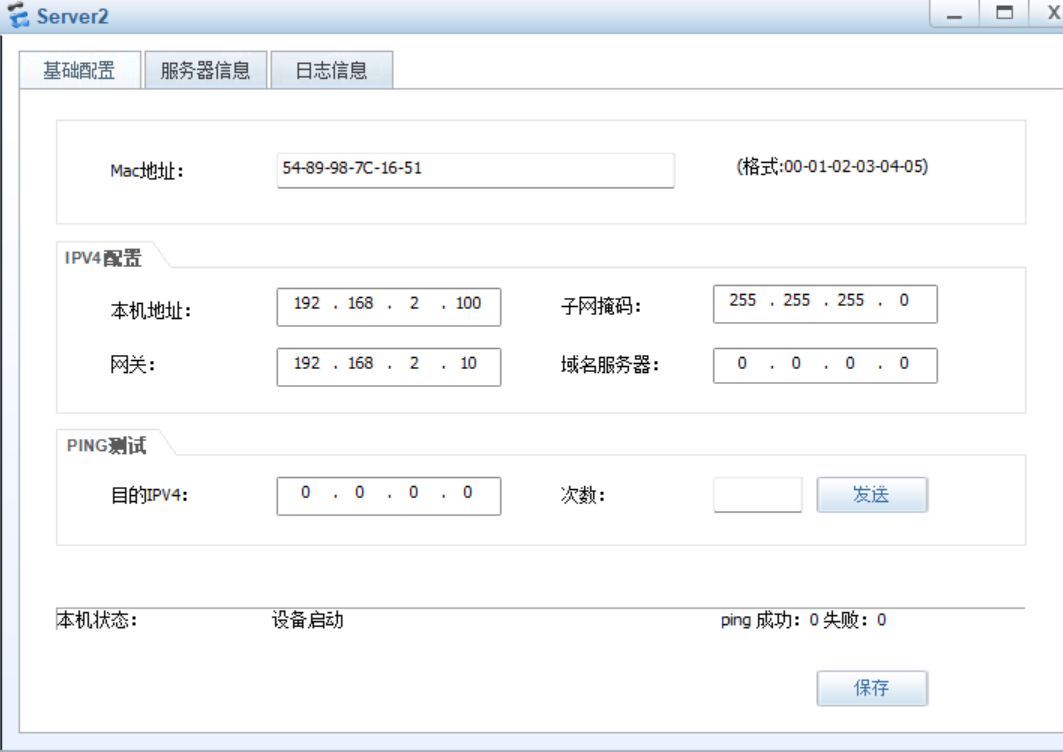

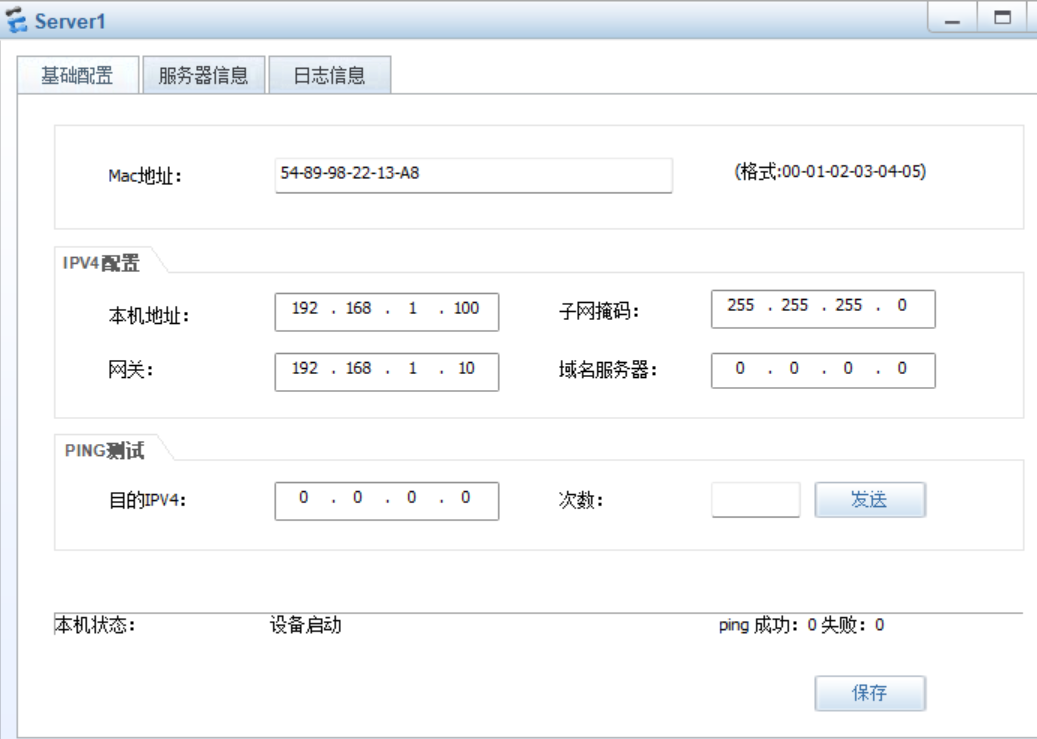

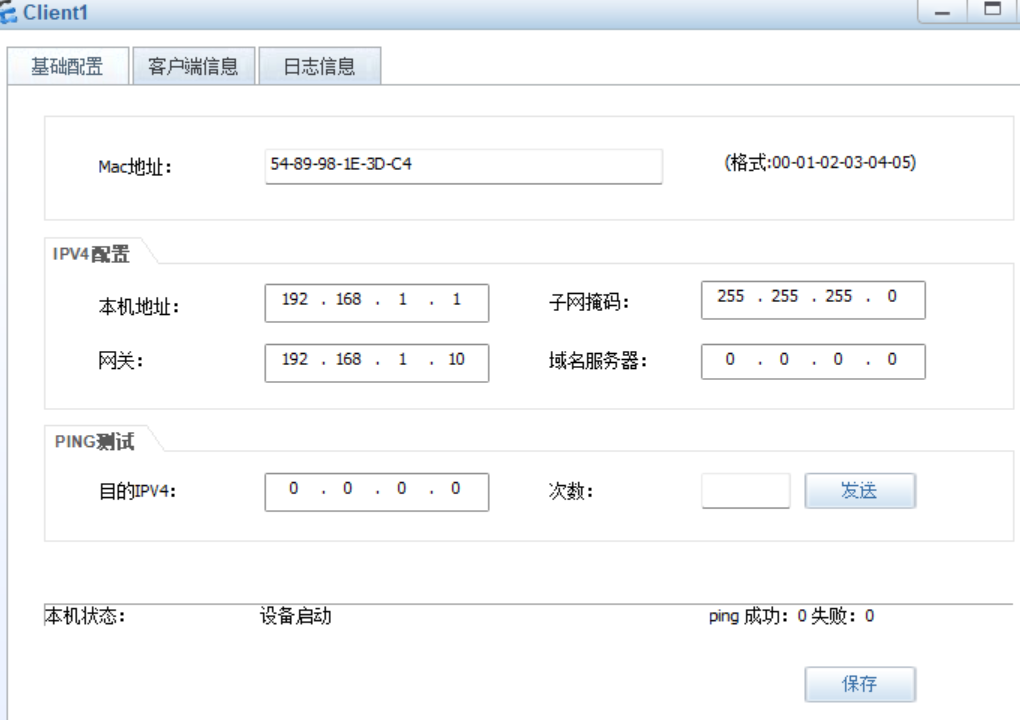

配置终端和所有服务器的ip、网关

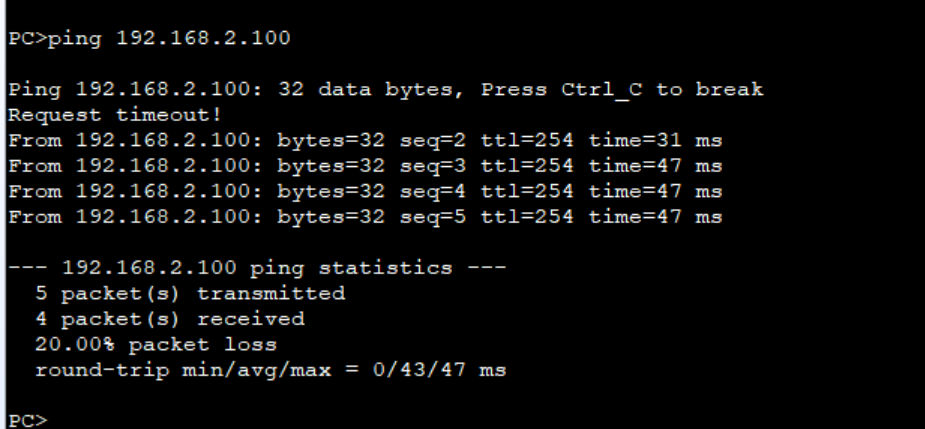

此时所有终端可相互访问

3、client能够通过域名访问http服务器

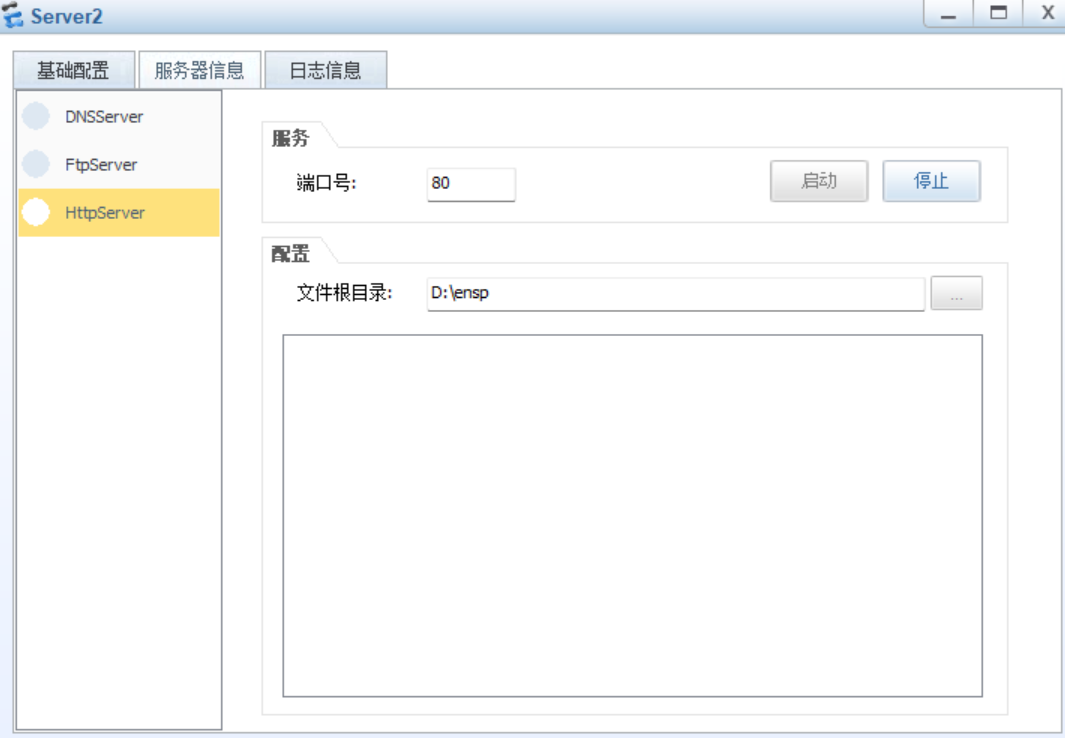

被访问服务器，配置文件根目录启动httpsever服务

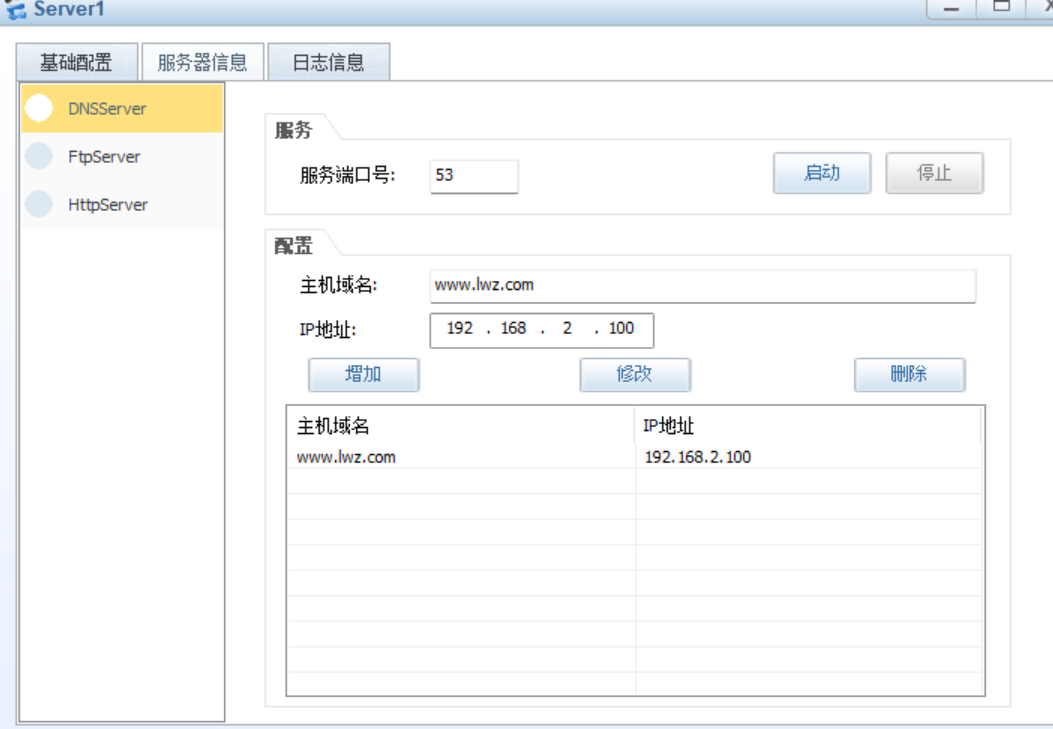

储存域名服务器，配置主机域名、ip地址，并增加后启动

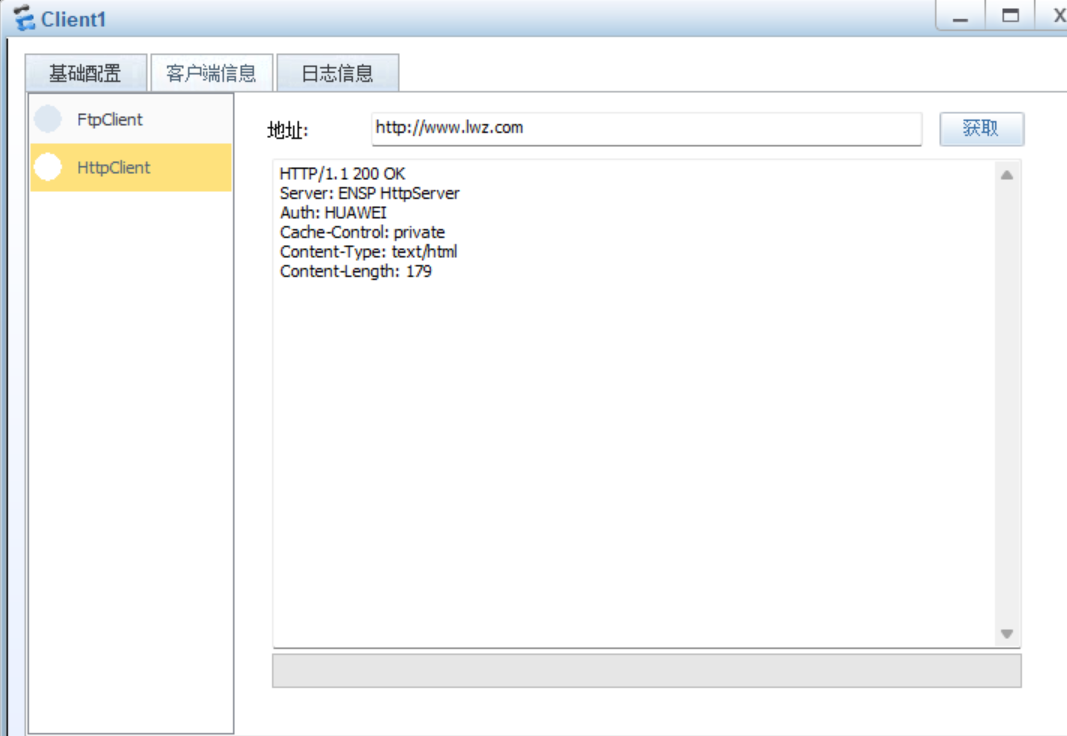

在终端中配置域名服务器即可进行域名访问

4、R2可以远程telnet R1

配置两个路由器之间的接口ip

AR1

AR2

在AR1中进入aaa空间

创建远程登录账号与密码

指定创建的账号作用于服务telnet协议

设定登录账号的权限，15数值越大权限越大

配置允许同时登录的接口数量

登录接口关联AAA空间的账号和密码

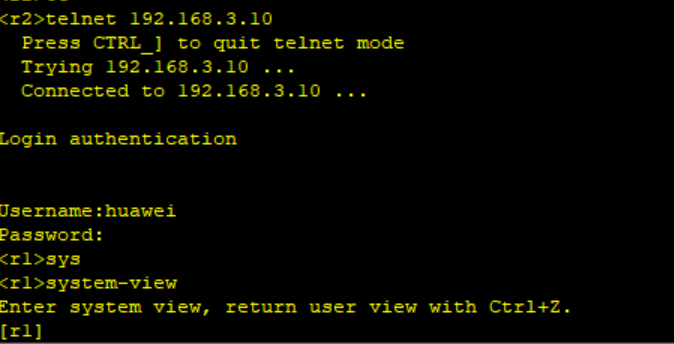

在AR2中进行登录操作

然后可在AR2上进行AR1上所进行的操作

三、结果

在实验中出现域名服务地址忘配置的错误，pc在跨网段的获取ip地址是会出现一定时间的延迟，开始没结果需等一定时间。
