云课堂第一次作业

网络——

利用传输介质将位于世界上不同位置的计算机连接在一

起，组建了一种网状结构---1.信息传递 2.资源共享

网络主要研究 ---数据的传输

计算机----

100+1=101

数据转换

应用程序---代码--接收抽象语言--编码---应用层---人机交

互的窗口

编码---转换为二进制--表示层

网络层--路由器---IP地址

二进制---电信号---介质访问控制层---交换机

CPU--处理器---处理电信号--物理层

网络变大

网络节点数量的增多 传输距离的延长

中继器--放大器

信号传输过程存在两个问题

HCIA

信号传输过程存在两个问题

1.能量损耗（衰减）---外接电源，信号加压

2.信号失真（干扰）

网络节点数量的增多

网络拓扑结构

1.直线型拓扑结构

2.环型拓扑

3.星形拓扑结构

4.网状拓扑结构

1.安全问题

2.垃圾信息延迟问题

3.地址问题

为了区分和标识不同的计算机，网络中定义了MAC地址（物

理地址）特点：唯一全球唯一 格式统一：48位二进制，用

16进制来表示

前24位二进制表示的是厂商，后24位二进制是厂商自定义

的标识

4.冲突问题

CSMA/CD---载波侦听多路访问/冲突检测 技术

排队

0.可以提供用户PC接入的接口

1.无限的传输距离

2.一对一的单播

3.完全没有冲突

交换机---二进制---电信号---介质访问控制层

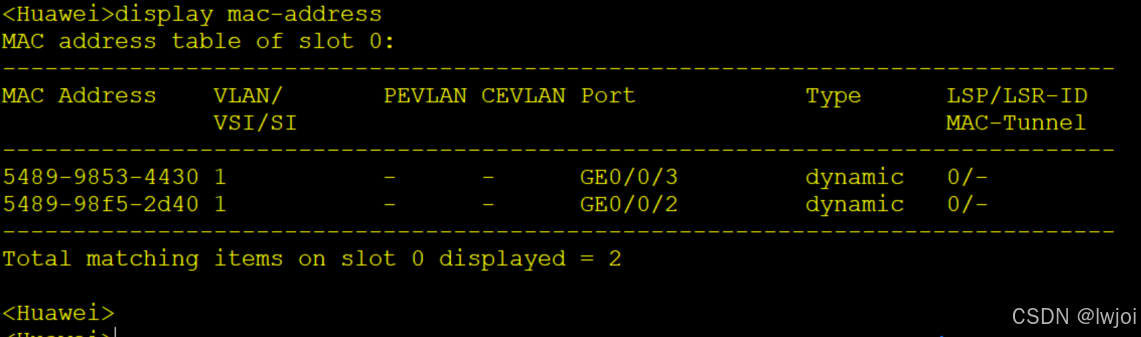

交换机的转发原理：当数据来到交换机之后，交换机首先

会记录下数据包中源MAC地址和接口的对应关系，在转发数

据时，查询自身的MAC地址表，如果存在记录关系则直接根

据MAC地址表的记录单播转发，如果查询不到（没有记录）

则洪范

洪范，交换机除了进入的接口外想剩下所有的接口复制转

发一次该数据包

计算机---对等网---中继器/集线器---交换机---洪范（延迟

问题）---路由器

路由器作用：

1.隔离洪范范围

2.转发单播的数据流量

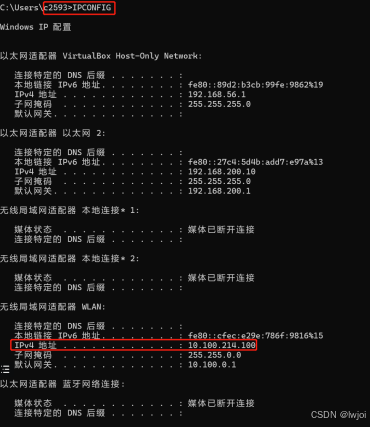

C:\Users\c2593>ipconfig

32位二进制组成

10.100.214.100--通常用10机制显示

C:\Users\c2593>ipconfig/all

11001000.10101010.10000100.10001000

00000001=1

00000010=2

00000100=4

00001000=8

00010000=16

00100000=32

01000000=64

10000000=128

128 64 32 16 8 4 2 1

10.100.214.100--

00001010.01100100.

128 64 32 16 8 4 2 1

10.100.57.200

00001010.01100100.00111001.11001000

ARP 协议---地址解析协议：已知一种地址获取另外的地址的协议

正向ARP--已知IP地址获取MAC地址

通过ARP报文（谁是询问的目标 目标的MAC？ to 询

问的PC）去查询目标的MAC地址，数据报文中源MAC

地址是自身的MAC地址，目标MAC地址会使用全

FF..FFF的mac，强制交换机洪范，目标主机收到ARP

请求报文，会单播回复自身的MAC地址，其他设备不

会回复但是会记录请求者的IP地址和MAC地址的信息

反向ARP--已知目标MAC地址获取IP地址

免费ARP---检测地址冲突 自我介绍：讲自身的地址

信息洪范给所有洪范范围的设备

<Huawei>system-view --进入系统视图

[Huawei]interface GigabitEthernet 0/0/0---进入接口视图

[Huawei-GigabitEthernet0/0/0]ip address 192.168.1.4 255.255.255.0--接口配置IP地址

[Huawei]display ip interface brief--查看接口IP地址的配置情况

TAB---可以自动补全命令

？--提示命令怎么配置

广播---广播域===洪范--洪范范围

192.168.1.1---网络位 主机位

192.168.1.2

192.168.2.1

255.255.255.0--子网掩码

11000000.10101000.00000001.00000010

11000000.10101000.00000001。

11000000.10101000.00000010.00000001

11111111.11111111.11111111.00000000

子网掩码---实质是32位二进制，必须由连续的1和连

续的0组成,子网掩码为1的部分就是IP地址的网络位

网络位如果相同则该地址在一个范围，如果网络位不

同则是不同范围的地址

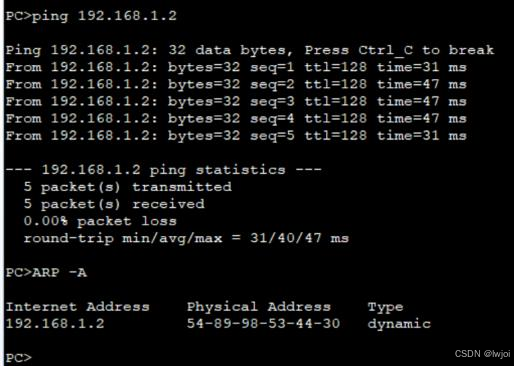

PING-检测连通性测试的命令

IP地址

IPV4---32位二进制

IPV6---128位2二进制

A B C --单播地址---即可以作为源IP地址使用也可以作

为目标IP地址使用，可以直接设备配置的地址

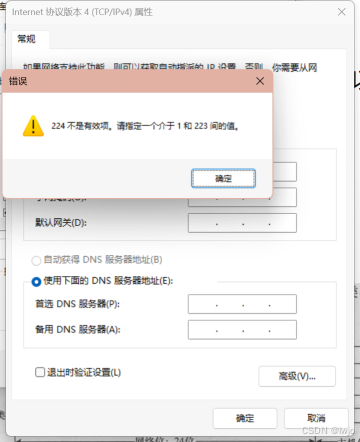

D --组播地址：只能作为目标使用，不能配置

E --保留地址

A 0XXXXXXX--0-127 255.0.0.0

B 10XXXXXX--128-191 /16 255.255.0.0

C 110XXXXX---192--223 /24 255.255.255.0

D 1110XXXX--224 239

E 1111XXXX--240-255

IP地址的数量计算公式：看地址段存在多少主机位，2

的主机位次方

特殊IP地址

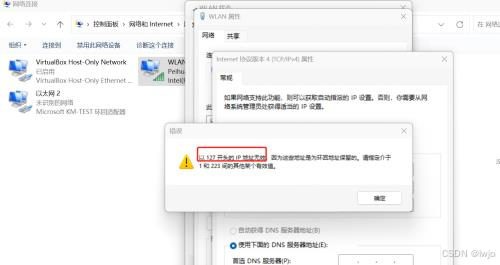

127.0.0.1---环回地址：测试地址，检测硬件是否损坏

255.255.255.255---全1的地址：受限广播地址

主机位全0的地址--192.168.1.0/24等价192.168.1.X/24

主机位全1的地址---192.168.1.11111111 /24-直接

广播地址，发送给其他广播域中所有的PC

0.0.0.0---代表设备自身没有IP地址 代表所有的IP地

址--路由

169.254.0.0/16--当电脑地址获取失败时会使用

VLSM--可变长子网掩码--子网划分

无类地址--掩码由工程师自定义

192.168.1.0 24

192.168.1.00000000 192.168.1.0 24

192.168.1.11111111 192.168.1.255 24

地址段中存在多少IP地址 2的主机位次方

地址段中存在多少可用IP地址 2的主机位次方-2

VLSM--可变长子网掩码--子网划分

借位--借主机位

192.168.1.XXXXXXXX 24

192.168.1.X XXXXXXX 25

192.168.1.0 0000000 25 192.168.1.0 25 126

192.168.1.1 0000000 25 192.168.1.128 25 126

公司存在6个部门，需要借2的主机位次方个网段

192.168.1.0 24

192.168.1.0 0 0 00000 27

192.168.1.0 0 1 00000 27

192.168.1.00 000000 192.168.1.0 26

192.168.1.0 10 00000

192.168.1.0 11 00000

192.168.1.0 00 00000--192.168.1.0 25

192.168.1.0 27

192.168.1.32 27

192.168.1.64 27

192.168.1.96 27

172.16.0.0 16 划分5个网段 借三位

CLDR--无类别域间路由--子网汇总，取相同、去不同

OSI--七层参考模型

ISO ---国际标准化组织 1979提出

核心：分层---1，降低层次之间的关联性 2.方便学习

3.每一层都在下层的基础上提供增值服务

应用层---各种应用程序--

表示层--数据转换为二进制

会话层----建立维护断开一次主机到主机之间的逻辑

会话：主机到服务器之间的会话通讯

传输层---实现端到端的传输--实现应用到应用的传输

端口号--16位二进制，0-65535 1-65535 1-1023范

围的端口号--称为知名端口号（著名端口号）

Https---443

Http--80

FTP--20/21

DHCP--67/68端口号

网络层---路由器 IP地址---利用IP地址进行逻辑寻址

数据链路层---MAC介质访问控制层---利用MAC地址

进行物理寻址

LLC--逻辑链路控制层

物理层--集线器/中继器

TCP/IP模型

协议组（协议簇）

PDU--协议数据单元

L1PDU

L2PDU

…

L7PDU

应用层数据---数据报文

传输层数据---数据段

网络层数据---数据包

数据链路层数据--数据帧

物理层数据---比特（1位二进制）流

封装与解封装

封装从应用层开始到数据链路层结束

TCP/IP对等模型

应用层--

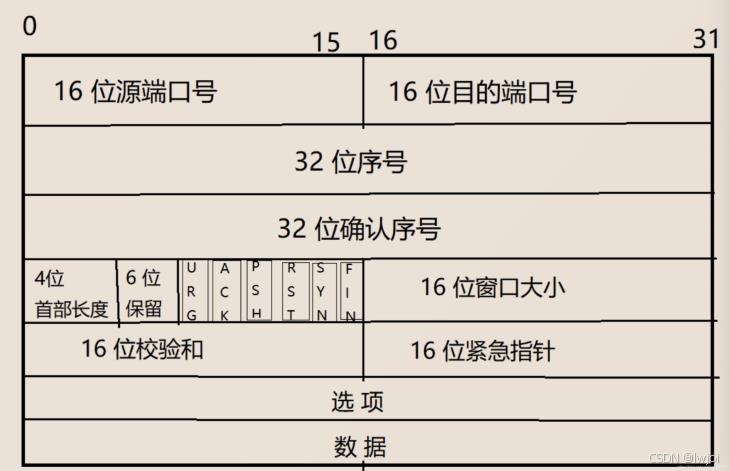

传输层---TCP UDP

1.TCP协议是一种面向连接的协议---TCP的三次握

手，UDP是一种无连接的协议

2.TCP协议是可靠的传输层协议---排序确认重传流

控，UDP协议不可靠（尽力而为的通讯）

3.TCP可以进行流控 ，UDP不能

4.TCP可以进行分段，UDP不能

5.TCP传输效率低，占用资源大，UDP传输效率高，

占用资源小

文件邮件 网页等不追求效率追求可靠传输的协议

TCP

三次握手--面向连接

在三次握手建立完成之前，是不允许发送数据的

流控---滑动窗口机制

四次挥手

UDP

网络层---IP协议

数据链路层---以太网协议

前导符--用来截取数据帧

类型---标注上层使用的协议

物理层
