工控系统设计（二）系统架构

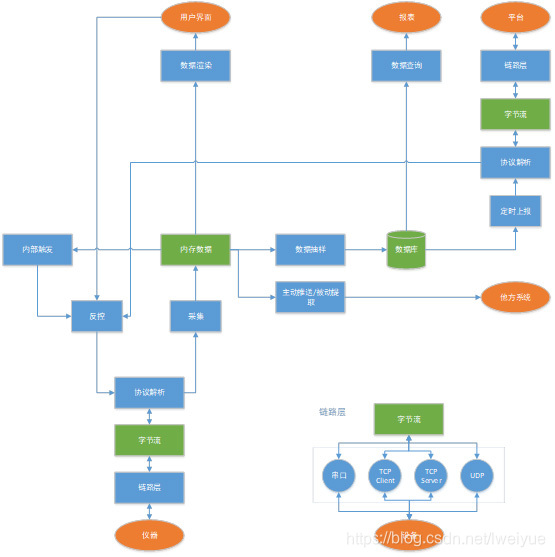

以数据的流动为依据，系统架构如下图所示：

整个架构有两个核心，分别是内存数据和数据库，其他模块都围绕着这两个数据开发功能。

链路层负责将字节流发送到设备，以及从设备接收字节流。它不管这些数据代表什么意义。

协议层负责解析字节流，以及将某种指令转化为字节流。由于协议跟设备紧密相关，协议层实现灵活开发和配置。

系统包含几个调度系统：

（1）采集/反控调度系统

（2）内部触发调度系统

（3）上传数据调度系统

（4）他方系统调度系统

这些调度系统使用独立的线程去工作，互不干扰。
