实现论文引用关系动图展示

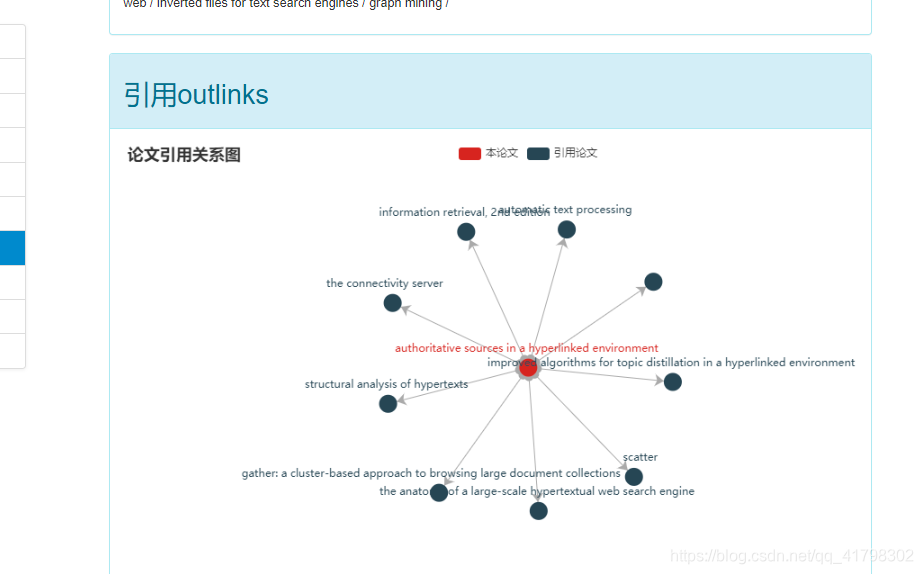

效果

实现将队友处理好的用pyecharts展示出来的论文引用之间的关系（动态图）展示到web界面上：
在这里插入图片描述
首先，到pyecharts官方文档学习怎么和django后台进行融合：

https://pyecharts.org/#/zh-cn/intro

代码：

  • 思路： 在django 的view视图中，将生成的动态图的json文件传到前端，从而从前端进行展示。

paper_detail.html文件：（添加）

 <div class="panel panel-info" id="引用inlinks ">
                    <div class="panel-heading">
                        <h2>引用inlinks </h2>
                    </div>
                    <div class="panel-body">
                        <!-- inlinks 图片展示 -->
                        <div id="graph_inlink" style="width:900px; height:500px;"></div>
                    </div>
                </div>

                <div class="panel panel-info" id="引用outlinks ">
                    <div class="panel-heading">
                        <h2>引用outlinks </h2>
                    </div>
                    <div class="panel-body">
                        <!-- outlinks 图片展示 -->
                        <div id="graph_outlink" style="width:900px; height:500px;"></div>
                    </div>
                </div>

                <div class="panel panel-info" id="GeneralTerms">
                    <div class="panel-heading">
                        <h2>GeneralTerms </h2>
                    </div>
                    <div class="panel-body">
                        <p style="font-size:20px ;font-weight:bold">{{GeneralTerms}}</p>
                    </div>
                </div>

   <script type="text/javascript">
            $(document).ready(function () {
                $("#myNav").affix({
                    offset: {
                        top: 125
                    }
                });
            });
           //outlinks 图片展示
            var outlinks_s = {{ outlinks | safe }};
            var chart_1 = echarts.init(
                document.getElementById('graph_outlink'), 'roma', { renderer: 'canvas' });
            var option_1 = outlinks_s
            chart_1.setOption(option_1);
            //inlinks 图片展示
            var inlinks_s = {{ inlinks | safe }};
            var chart_2 = echarts.init(
                document.getElementById('graph_inlink'), 'roma', { renderer: 'canvas' });
            var option_2 = inlinks_s
            chart_2.setOption(option_2);
        </script>

view.py文件：

 # 论文的引用的可视化：-----------------outlinks--------------------------------------
    # node_id 是包括该论文和其引用论文id的list
    node_name = []
    node_name = outlink.split('/')
    node_name.insert(0, str(node))
    # 构造关系图的nodes
    nodes = []
    for name in node_name:
        temp = {}
        temp['name'] = name
        temp['symbolSize'] = 20
        temp['category'] = 1
        nodes.append(temp)
    nodes[0]['category'] = 0

    # 构造关系图的links
    sname = node_name[0]
    links = []
    for i in nodes:
        links.append({"source": sname, "target": i.get("name")})

    # 构造关系图的categories
    categories = [{'name': '本论文'}, {'name': '引用论文'}]
    c = (Graph(init_opts=opts.InitOpts(theme=ThemeType.ROMA))
        .add('', nodes=nodes, links=links, categories=categories, repulsion=1500, edge_symbol=['circle', 'arrow'])
        .set_global_opts(title_opts=opts.TitleOpts(title="论文引用关系图")))
    c.render(path="choose_paper/data/graph/graph_outlink_tmp.txt")
    print(c.load_javascript())
    outlink_txt = "{"
    with open('choose_paper/data/graph/graph_outlink_tmp.txt', 'r', encoding='utf-8') as f:
         line = f.readlines()
         for i in range(15,len(line)-4):
            outlink_txt+=line[i]

    # 论文的引用的可视化：-----------------inlinks--------------------------------------
    # node_id 是包括该论文和其引用论文id的list
    node_name = []
    node_name = inlink.split('/')
    node_name.insert(0, str(node))
    # 构造关系图的nodes
    nodes = []
    for name in node_name:
        temp = {}
        temp['name'] = name
        temp['symbolSize'] = 20
        temp['category'] = 1
        nodes.append(temp)
    nodes[0]['category'] = 0

    # 构造关系图的links
    sname = node_name[0]
    links = []
    for i in nodes:
        links.append({"source": sname, "target": i.get("name")})

    # 构造关系图的categories
    categories = [{'name': '本论文'}, {'name': '引用论文'}]
    c = (Graph(init_opts=opts.InitOpts(theme=ThemeType.ROMA))
        .add('', nodes=nodes, links=links, categories=categories, repulsion=1500, edge_symbol=['circle', 'arrow'])
        .set_global_opts(title_opts=opts.TitleOpts(title="论文引用关系图")))
    c.render(path="choose_paper/data/graph/graph_inlink_tmp.txt")
    inlink_txt = "{"
    with open('choose_paper/data/graph/graph_inlink_tmp.txt', 'r', encoding='utf-8') as f:
         line = f.readlines()
         for i in range(15,len(line)-4):
            inlink_txt+=line[i]

遇到的问题：

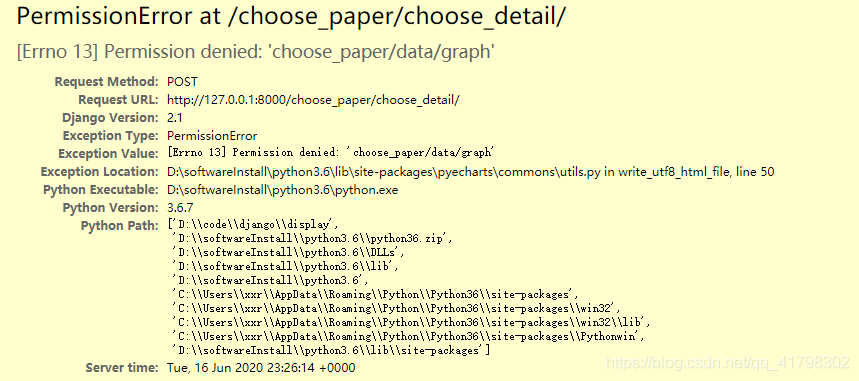

1. 首先，想把整个渲染好的模型直接从view里面传到前端，但是报如下错误：

[Errno 13] Permission denied: ‘choose_paper/data/graph’

在这里插入图片描述
通过仔细观察，发现自己的view.py代码里面 c.render（）函数在存储路径位置的时候，没有将其最后生成的文件graph_outlink.html写出，导致错误。
修改： c.render(path="choose_paper/data/graph/graph_outlink.html")
 
 

2. 在上面 c.render（）函数之后，会在本地生成一个render.html文件，里面是pyecharts生成的html文件，最初是想把这个生成的html文件保存成png文件存储到本地，然后再在界面上显示：

第一步： 安装phantomjs
打开系统命令行，键入下列代码：

npm install -g phantomjs-prebuilt

第二步： 安装了 Nodejs 环境
下载链接：

https://nodejs.org/en/download/

第三步： 安装 pyecharts-snapshot

pip install pyecharts-snapshot

第四步： 重启计算机，render（path=“”）的输出路径和格式即可
参考：

https://blog.youkuaiyun.com/u011318077/article/details/90113206
https://blog.youkuaiyun.com/FightingBob/article/details/105874500
https://blog.youkuaiyun.com/Kyrie001/article/details/82822425/

但是这样不能动态的展示，而且图片也是错误的，用vscode打开图片后，发现里面存储的仍然是html文件的内容，所以放弃了此选项。
 
 

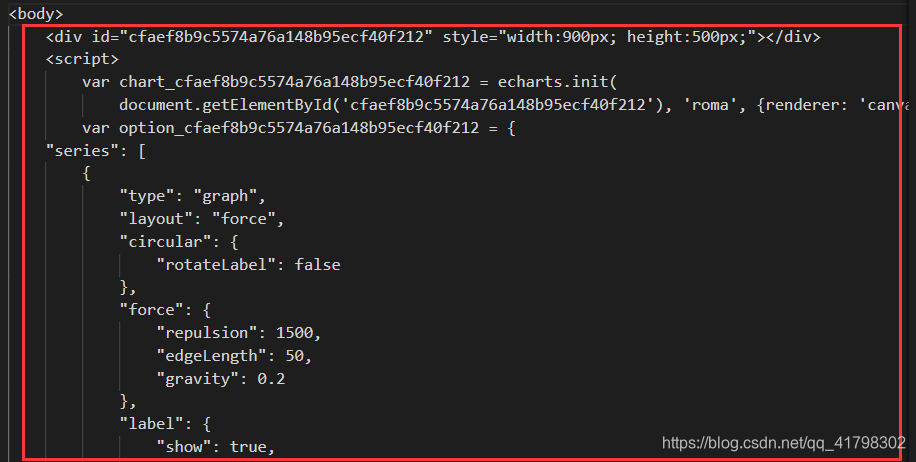

3. 将c.render()渲染出来的动态html文件保存在本地，以txt形式保存，并提取出其中body里面的所有内容，然后传给前端，用js将此段string写入html，但是出现的问题是，js对此种形式的string不感冒，根本不显示，猜测是js判断这个传过来的是一个html，所以不进行嵌入。
在这里插入图片描述
 
 

4. 之后又尝试在前端的JavaScript里面进行文件（渲染的html文件）内容的提取：

<script language="javascript">
var fso, ts, s ;
var ForReading = 1;

fso = new ActiveXObject("Scripting.FileSystemObject");
ts = fso.OpenTextFile("d:\\testfile.txt", ForReading);
s = ts.ReadLine();
document.getElementById("aa").innerHTML=s;
</script>

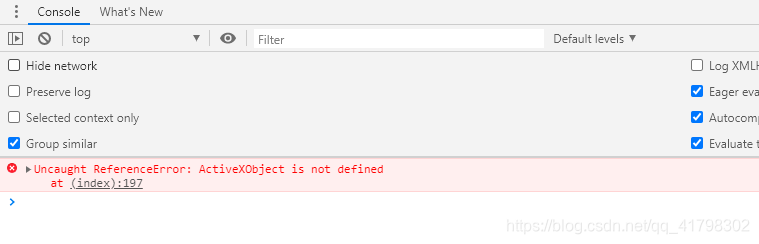

但是报错：
在这里插入图片描述
尝试：

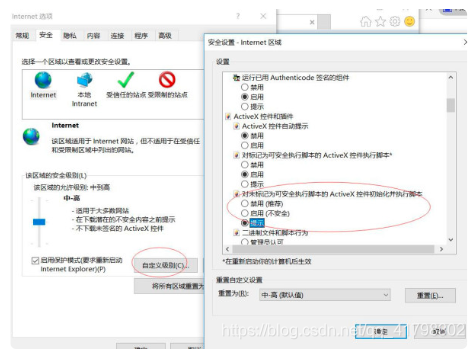

  • Internet 选项 -> 安全 - > 里面按下图修改(没有效果)
    在这里插入图片描述
  • 之后搜索资料发现，ActiveXObject存在和chrome不兼容的问题，为了更好的展示，所以也放弃了此思路。

 
 

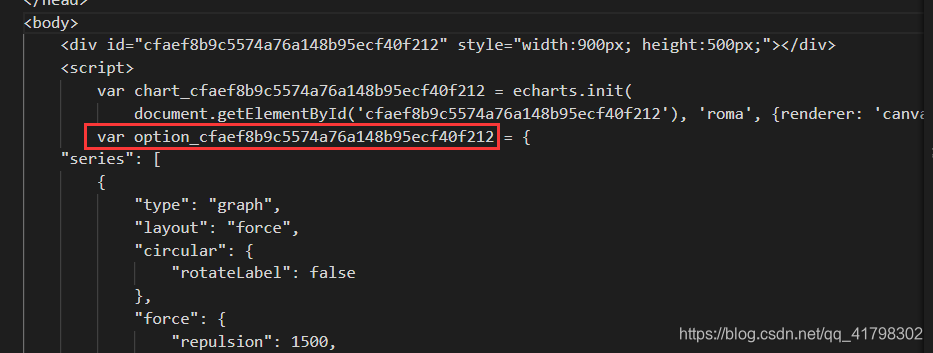

5. 最后，将c.render()渲染出来的动态html文件保存在本地，以txt形式保存，并提取出下图中用来渲染html的json形式的数据，将此数据传给前端，进行界面的展示，这个方法最后获得了成功。
在这里插入图片描述

<script type="text/javascript">
            $(document).ready(function () {
                $("#myNav").affix({
                    offset: {
                        top: 125
                    }
                });
            });
           //outlinks 图片展示
            var outlinks_s = {{ outlinks | safe }};
            var chart_1 = echarts.init(
                document.getElementById('graph_outlink'), 'roma', { renderer: 'canvas' });
            var option_1 = outlinks_s
            chart_1.setOption(option_1);
            //inlinks 图片展示
            var inlinks_s = {{ inlinks | safe }};
            var chart_2 = echarts.init(
                document.getElementById('graph_inlink'), 'roma', { renderer: 'canvas' });
            var option_2 = inlinks_s
            chart_2.setOption(option_2);
        </script>

3.加入年份和会议：

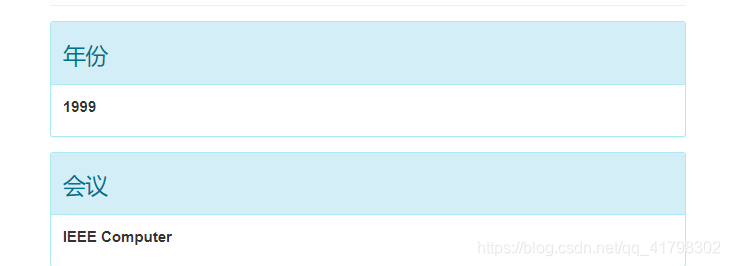

在这里插入图片描述

将队友获取的year，venues文件导入django：

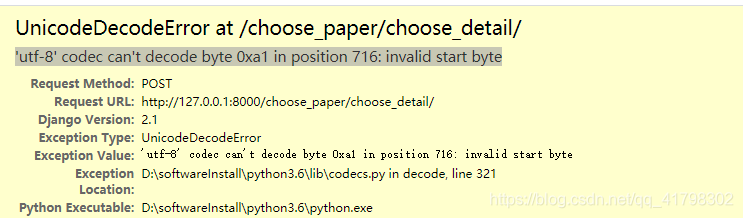

1.在读取venus文件的时候出现下面的报错：
在这里插入图片描述
解决：
这类错误的原因是编码造成的，通常情况下都是utf-8编码，这需要变换一下，改成encoding="ISO-8859-1"即可：file = pd.read_csv("/input/Aliases.csv",encoding="ISO-8859-1")
参考：

https://www.cnblogs.com/zhangshitong/p/11281312.html

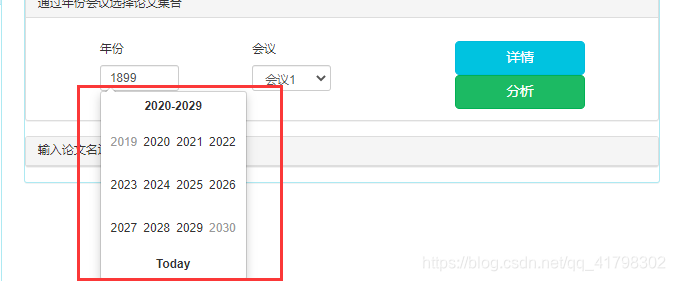

解决时间选择器不显示问题：

效果：
在这里插入图片描述

  <link rel="stylesheet" href="https://cdn.staticfile.org/twitter-bootstrap/3.3.7/css/bootstrap.min.css">
    <link href="http://www.bootcss.com/p/bootstrap-datetimepicker/bootstrap-datetimepicker/css/datetimepicker.css" rel="stylesheet">
    <script src="https://cdn.staticfile.org/jquery/2.1.1/jquery.min.js"></script>
    <script src="https://cdn.staticfile.org/popper.js/1.15.0/umd/popper.min.js"></script>
    <script src="https://cdn.staticfile.org/twitter-bootstrap/3.3.7/js/bootstrap.min.js"></script>
    <script src="http://www.bootcss.com/p/bootstrap-datetimepicker/bootstrap-datetimepicker/js/bootstrap-datetimepicker.min.js"></script>
    <script src="http://www.bootcss.com/p/bootstrap-datetimepicker/bootstrap-datetimepicker/js/locales/bootstrap-datetimepicker.zh-CN.js"></script>

出现时间选择器不显示的原因：
1.datetimepicker.js 文件导入顺序，应该在最下面导入，最起码要在jquery.js之后
2.jquery与datetimepicker不适配

上述内容详见：

https://blog.youkuaiyun.com/qq_41798302/article/details/106809173
