stm32查看当前时钟频率

最近毕业设计需要做了一个stm32最小系统板,上电后发现延时函数不对劲,1s的led延时大概等了10s左右,初步判断晶振电路出了问题。

获取当前时钟频率方法(库函数)

定义一个全局变量:

RCC_ClocksTypeDef get_rcc_clock;    //获取系统时钟状态

RCC_ClocksTypeDef是一个结构体

定义如下

typedef struct
{
  uint32_t SYSCLK_Frequency;  /*!< returns SYSCLK clock frequency expressed in Hz */
  uint32_t HCLK_Frequency;    /*!< returns HCLK clock frequency expressed in Hz */
  uint32_t PCLK1_Frequency;   /*!< returns PCLK1 clock frequency expressed in Hz */
  uint32_t PCLK2_Frequency;   /*!< returns PCLK2 clock frequency expressed in Hz */
  uint32_t ADCCLK_Frequency;  /*!< returns ADCCLK clock frequency expressed in Hz */

}RCC_ClocksTypeDef;

然后在main函数中获取当前系统时钟

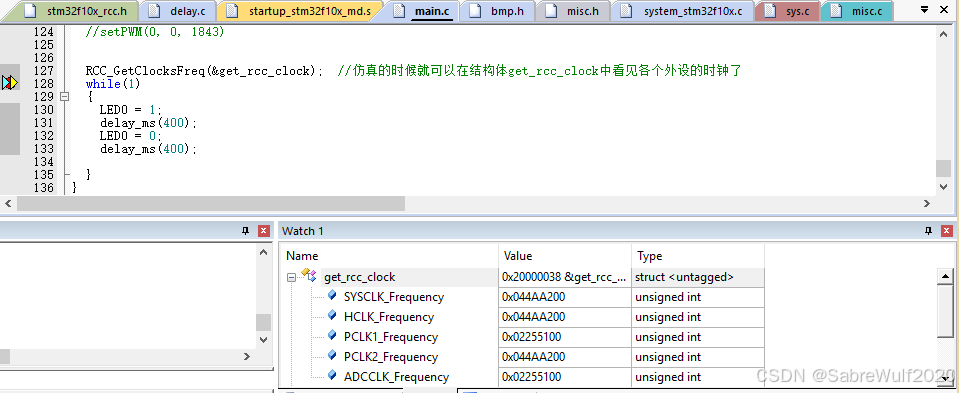

RCC_GetClocksFreq(&get_rcc_clock);  //仿真的时候就可以在结构体get_rcc_clock中看见各个外设的时钟了,然后设置断点调试查看


原文链接:https://blog.youkuaiyun.com/czhzasui/article/details/80238156

<think>嗯,用户想知道如何在Keil开发环境中查看时钟频率。我需要先回忆一下Keil MDK的相关功能。Keil作为常用的嵌入式开发工具,调试功能挺多的,比如寄存器查看、逻辑分析仪之类的。 首先,用户可能需要配置时钟树,或者在代码里设置好时钟源,比如使用HSI或HSE。调试的时候,可以通过查看系统时钟相关的寄存器来获取频率。比如在STM32中,RCC_CFGR寄存器保存了时钟配置信息,AHB、APB1、APB2的分频系数都在那里。 然后,使用调试模式,在Peripherals菜单里找到RCC或者具体的外设寄存器,直接看寄存器的值,再根据分频系数计算实际时钟频率。比如APB1的时钟通常是系统时钟的分频,如果系统时钟是72MHz,APB1分频系数是2,那APB1就是36MHz。 另外,逻辑分析仪功能可能更直观。添加要观察的时钟信号,比如SysTick或者某个定时器的时钟,运行一段时间后,测量波形的周期,再换算成频率。不过要注意,可能需要正确配置GPIO引脚来输出时钟信号,或者使用MCU的内建跟踪功能。 还有,用户可能不太清楚具体步骤,所以需要分步说明,比如先进入调试模式,再找到寄存器窗口,或者使用Watch窗口添加变量。如果代码中有变量保存了系统时钟频率,直接监控那个变量也可以。 还要考虑不同厂商的MCU可能有所不同,比如STM32和NXP的芯片,寄存器名称和位置可能不同。所以最好提到参考具体芯片的参考手册,或者给出通用方法。 另外,用户可能没有正确配置调试环境,比如没有选择正确的调试器或设置,需要确保硬件连接正确,比如ST-Link或J-Link的连接。 最后,生成相关的问题,比如如何配置时钟树,如何用逻辑分析仪测量信号频率,或者不同厂商MCU的调试差异。这些可以帮助用户进一步解决问题。</think>在Keil MDK开发环境中查看时钟频率,可通过以下两种方式实现: ### 方法1:通过寄存器查看(适用于ARM Cortex-M系列) 1. 进入调试模式 - 点击`Start/Stop Debug Session`按钮(红色虫子图标) - 在调试界面打开`Peripherals > System Viewer > RCC`寄存器组 2. 查看时钟树参数 - 在`RCC_CFGR`寄存器中观察时钟分频系数: - `HPRE`:AHB总线预分频系数 - `PPRE1`:APB1总线预分频系数 - `PPRE2`:APB2总线预分频系数 - 结合`RCC_CR`中的时钟源状态计算实际频率: $$ f_{sys} = \frac{f_{source}}{分频系数} $$ ### 方法2:使用逻辑分析仪(需配置跟踪引脚) 1. 配置时钟输出功能(以STM32为例): ```c // 在main()初始化部分添加: RCC->CFGR |= RCC_CFGR_MCO2_0; // 输出系统时钟到GPIO GPIOA->MODER |= (2 << 8); // 配置PA4为复用功能 ``` 2. 启动逻辑分析仪: - 在调试界面打开`Analysis > Signal Trace` - 添加要测量的信号通道 - 运行程序后测量波形周期$T$,计算频率$f=1/T$ ### 扩展技巧 对于动态监测,可在Watch窗口添加`SystemCoreClock`变量,该变量会自动更新当前系统时钟值[^1]。
