基于Proteus的ARM7 LPC21XX学习笔记一、在Realview MDK 4.12下新建一个项目文件

基于Proteus的ARM7 LPC21XX学习笔记二、在Realview MDK 4.12下新建一个项目文件

1、Realview MDK 4.12软件的下载、安装、注册（略过不谈）

2、打开Realview MDK 4.12，界面如下图所示

3、开始新项目的建立，鼠标单击“Project”菜单项，选择“New uvision Project...”选项，如下图

4、弹出如下图所示的对话框，选择新建项目的保存路径、项目名称等，在这里建议为每一个项目单独建立一个文件夹，这样便于以后的管理和维护。

5、点击“保存”按钮后，会自动弹出如同下图所示的对话框，提示我们要选择所用的芯片型号，在这里选择LPC2124，然后单击OK，进入下一步。

6、这时再次自动弹出一个对话框，如下图所示。这个对话框时提示我们是否自动添加启动代码，对于我这样的新手来说，当然是选择自动添加启动文件了，点击“是”，进入下一步。

7、这是在项目管理区就出现了我们刚刚建立的这个项目。如下图所示，

8、但是这个项目名字是软件自动命名的“target 1”，感觉很不明确，怎么办？

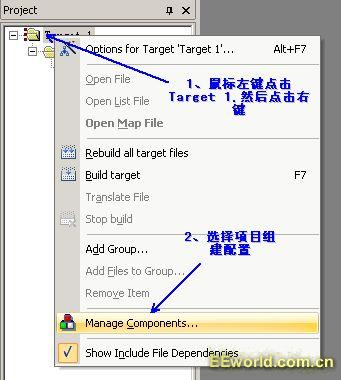

real view MDK也允许我们命名适合自己的项目名称等，如下图所示。鼠标左键选中“Target 1”，然后点击鼠标右键，选择项目组管理选项。

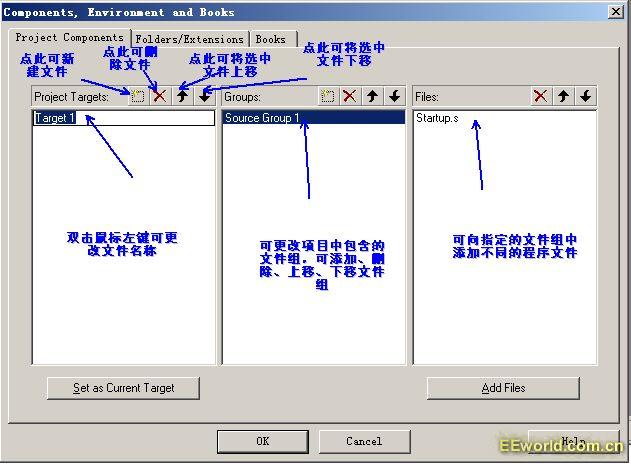

9、如下图所示，我们可以对项目名称、项目中包含的文件组、源代码文件进行重命名以及整理。

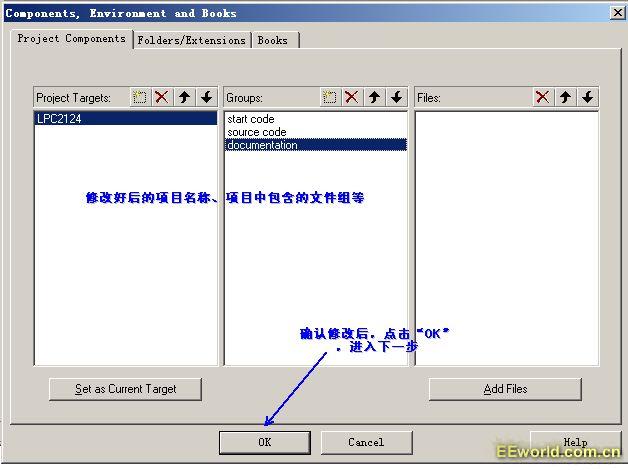

10、下图是修改好的项目以及项目中的文件组的名称。

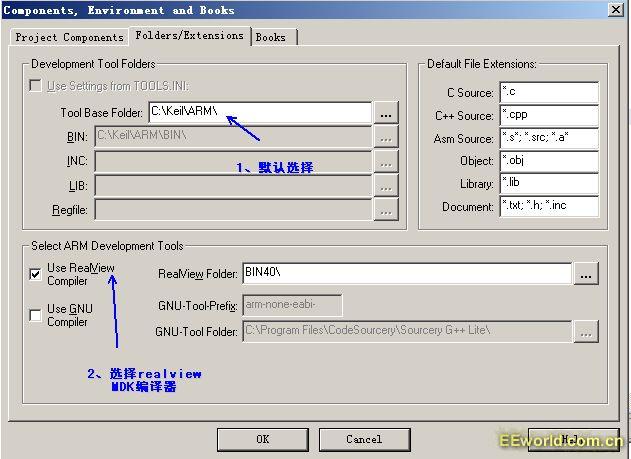

11、接下来就要选择编译器了，如下图所示，

12、下图是更改后的项目信息

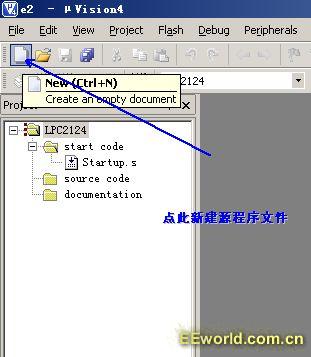

13、接下来新建一个源代码文件，如下图所示

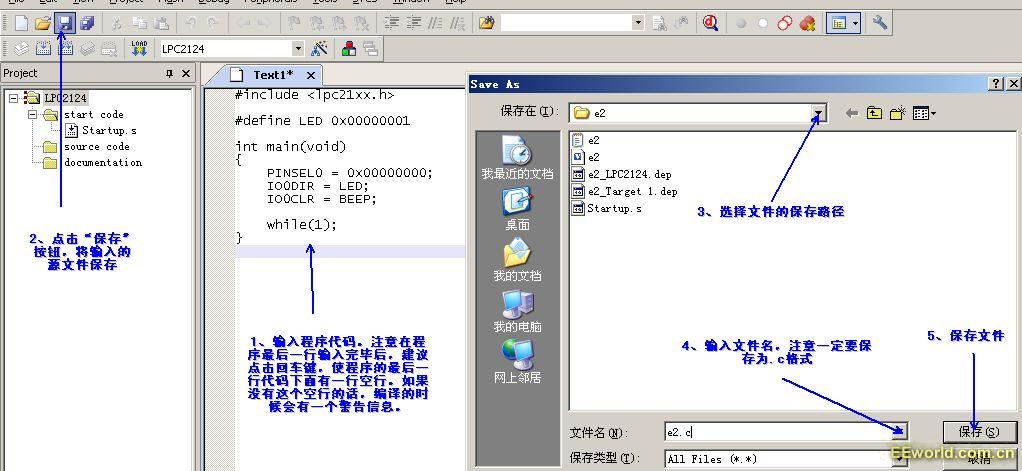

14、输入源代码后，将该文件保存为.c类型的文件，按照下图所示步骤操作

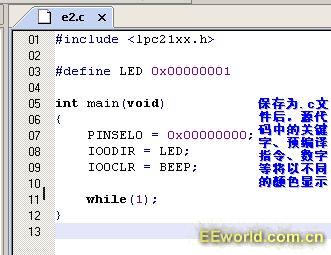

15、源代码文件被保存为.c文件后，程序代码中的关键字，预编译命令、数字等信息将以不同颜色显示，这样看起来就比较清晰了，如下图所示

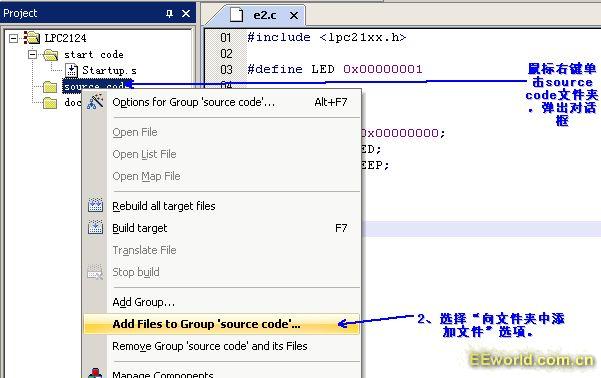

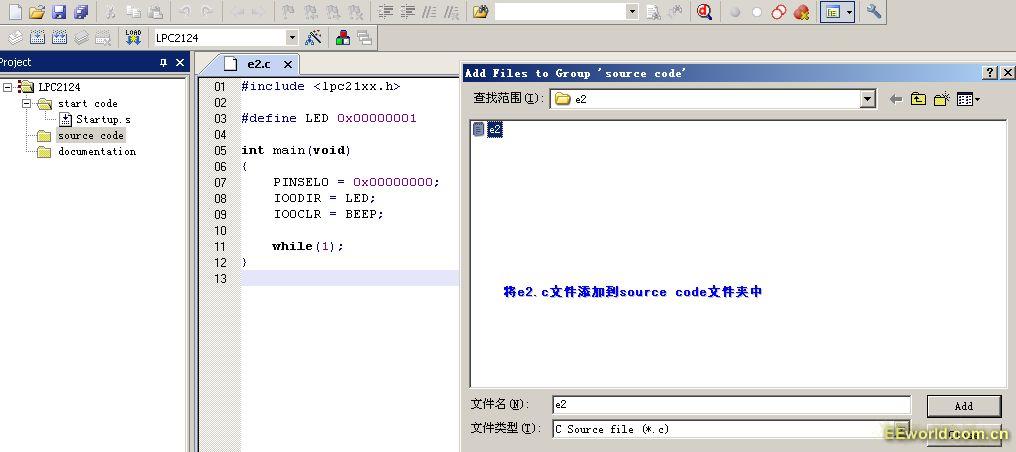

16、接下来将刚才编写的程序文件添加到项目组中，如下图所示，将该文件添加到source code文件夹中，

17、按照下图进行操作，完成程序文件的添加，需要注意的是，添加一个文件后，文件添加对话框并不会自动消失，这样我们可以继续添加文件，直至添加完毕，然后单击对话框中的”close“按钮，关闭该对话框。

18、添加程序文件后，在项目管理区可以看到添加的文件在那个文件夹下面，如下图所示

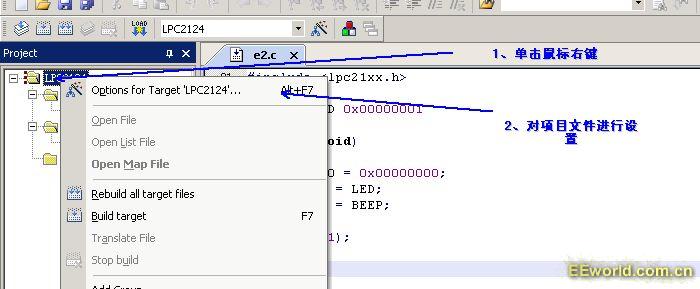

19、项目建立了，程序文件也添加进来了，下面就要对这个项目进行编译设置，如下图所示

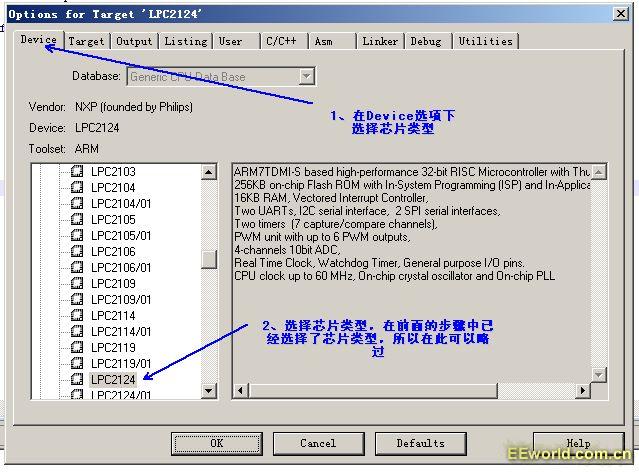

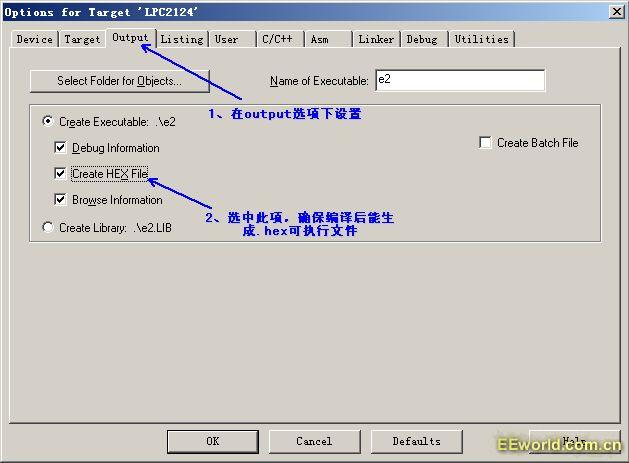

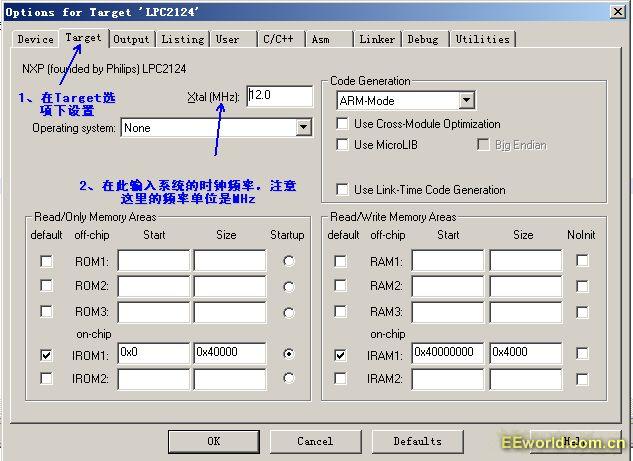

20、按照下面图示步骤进行设置

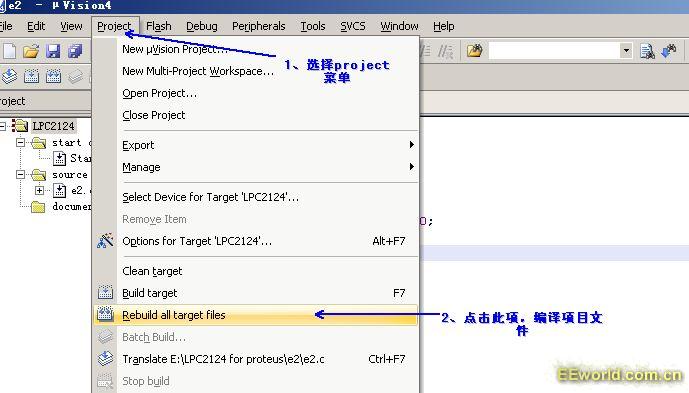

21、其余设置按照默认设置即可。完成上面的步骤后，就可以对项目进行编译了，如下图所示，进行编译

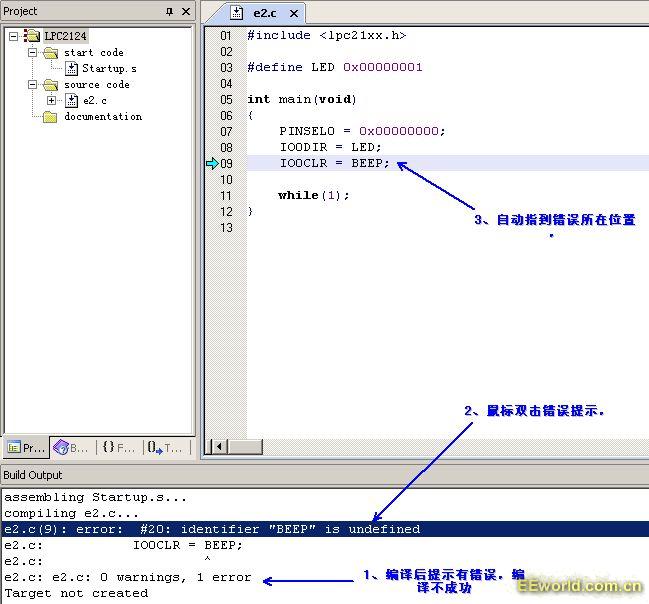

22、编译结果如下图所示，提示有错误

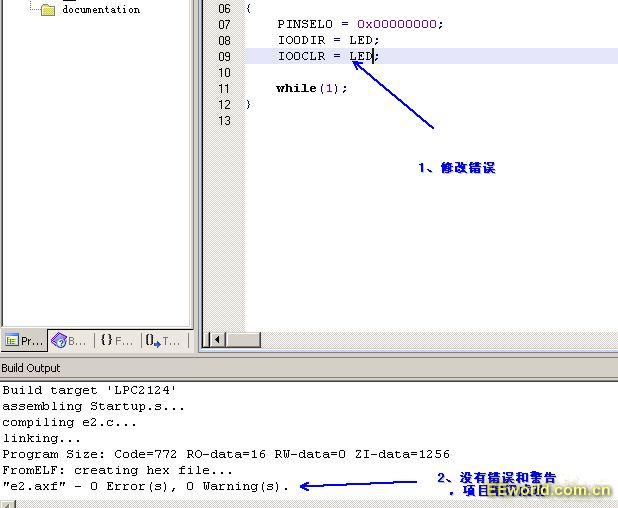

23、找到错误所在位置，并改正错误，再次编译，如下图所示

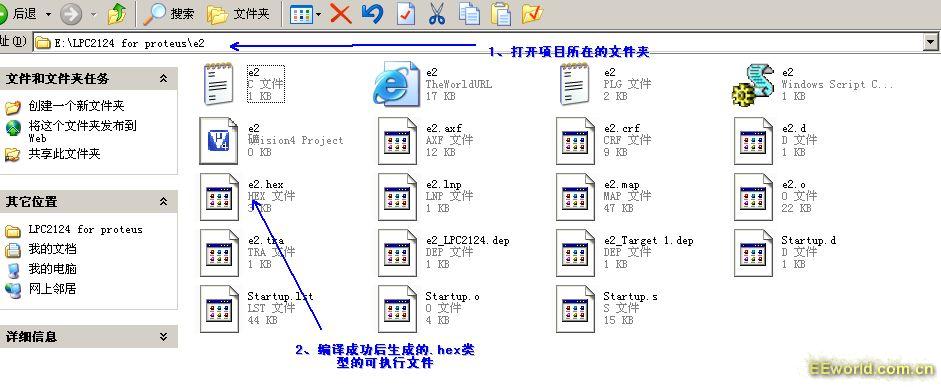

24、编译成功后，我们可以在项目所在文件夹中找到生成的,hex可执行文件，如下图所示

至此，我们完成了一个项目的建立、源程序编写、文件添加、项目设置、项目编译的工作。

接下来我们将学习如何在proteus中建立一个新的仿真文件。
