PowerDesigner创建数据模型并导入到mysql数据库中

一、数据源

1、下载数据源

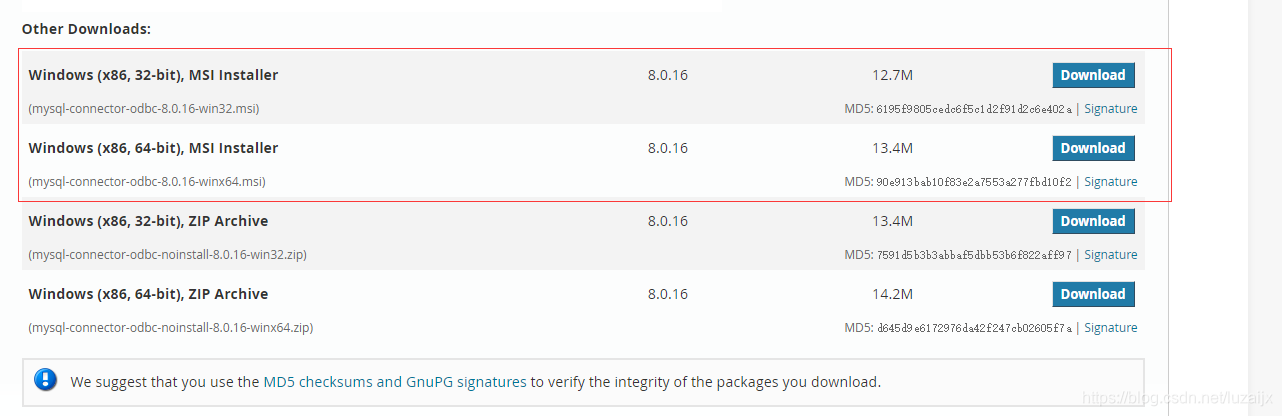

mysql-odbc数据源下载
在这里插入图片描述
如果系统是64位，要将32位、64位安装包都要下载并安装

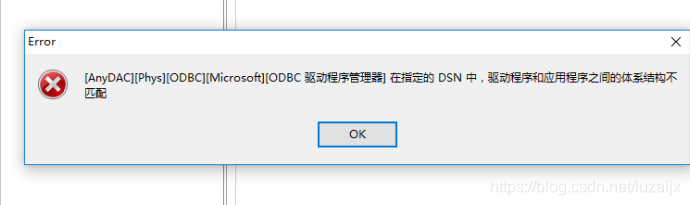

如果只安装了64位，但是还是会自动运行C:\Windows\SysWOW64\odbcad32.exe C盘中的32位，并显示这样的错误：
在这里插入图片描述
注：此问题我在安装过程中并没有遇到，我只安装了64位版本的数据源，是其他作者遇到的问题，所以一并贴出来，参考地址：https://www.cnblogs.com/rainbowdawn/p/6748571.html

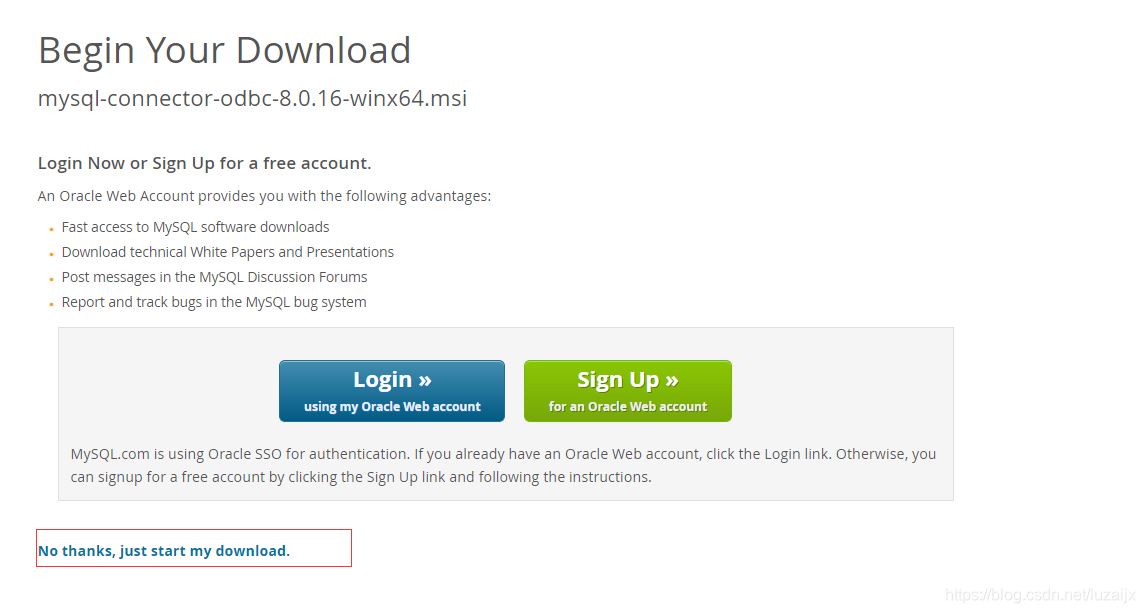

点击download然后我们不需要登陆，直接下载就好
在这里插入图片描述

2、安装数据源

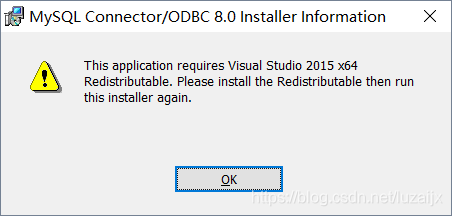

如果安装时遇到该提示则需要先安装visual studio的组件,可去微软官网下载

在这里插入图片描述
安装好后重新安装数据源
![Alt]

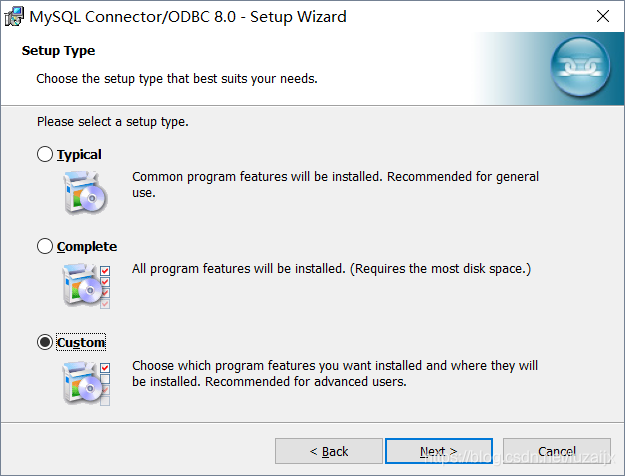

选择自定义安装，选好安装目录后一直next即可

3、配置数据源

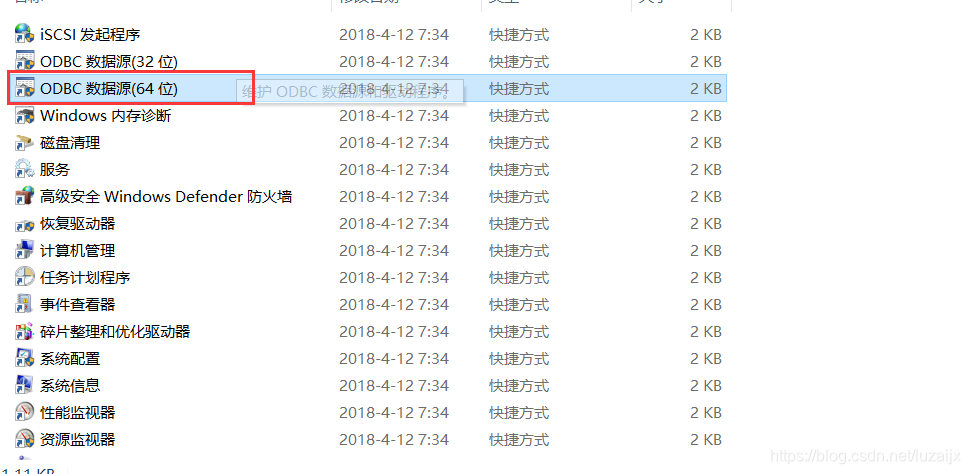

控制面板–>管理工具
在这里插入图片描述

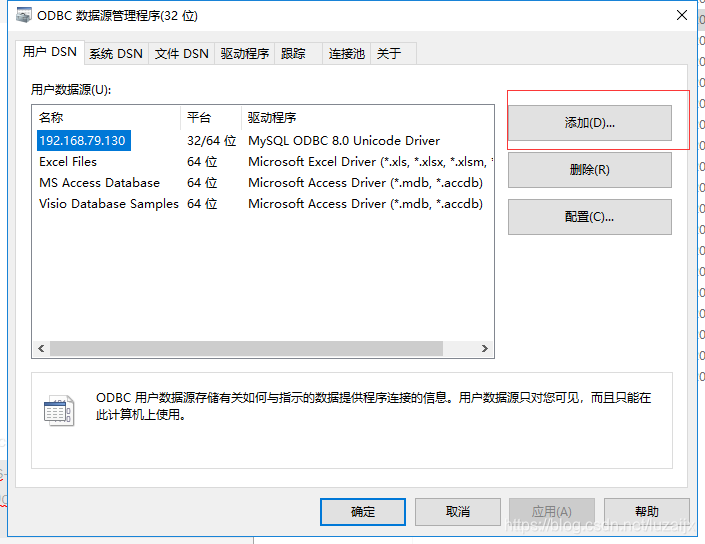

点击添加
在这里插入图片描述

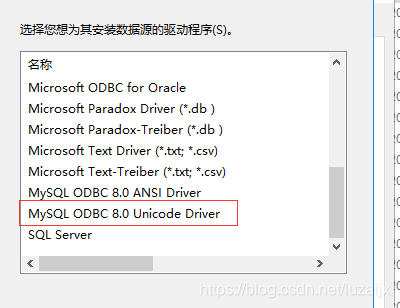

选择Unicode Driver。Unicode driver 版本提供了更多字符集的支持，也就是提供了多语言的支持。而ANSI driver 版本是只针对有限的字符集的范围。
在这里插入图片描述

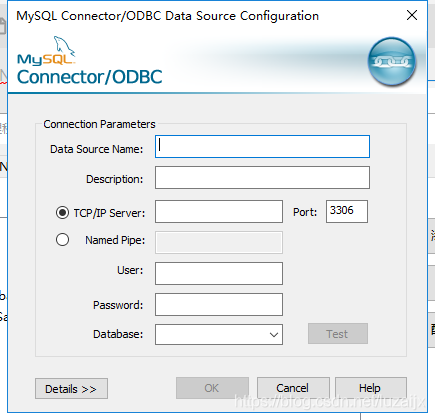

输入要连接的数据库的信息，选择数据库，点击Test测试连接
在这里插入图片描述
数据源安装配置完毕

二、powerdesigner配置

1、首先新建一个数据模型，新建一张测试表test_table
在这里插入图片描述

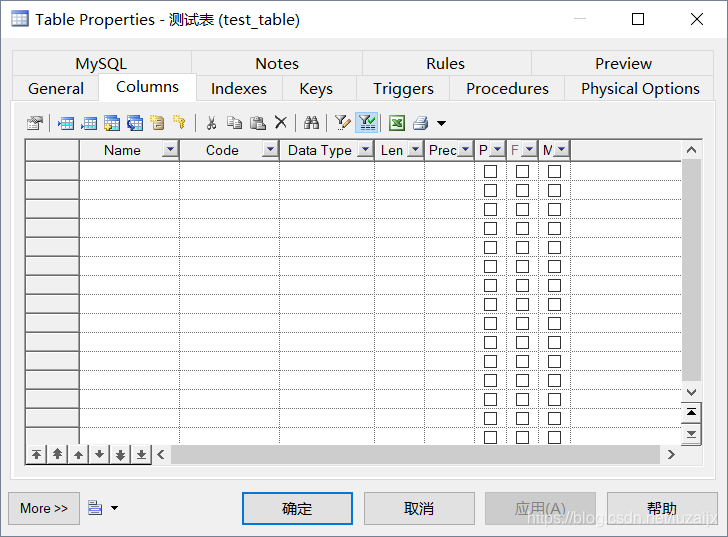

可以看到缺少注释列，需要设置其显示
在这里插入图片描述

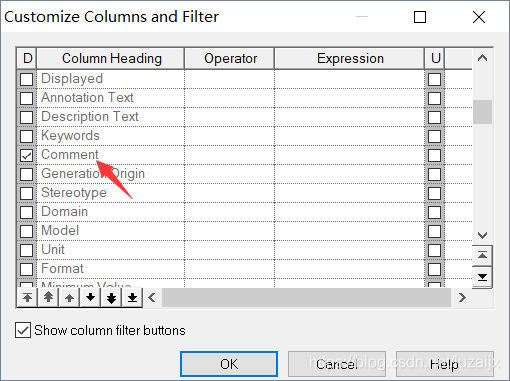

勾选comment选项，就会显示注释列在这里插入图片描述

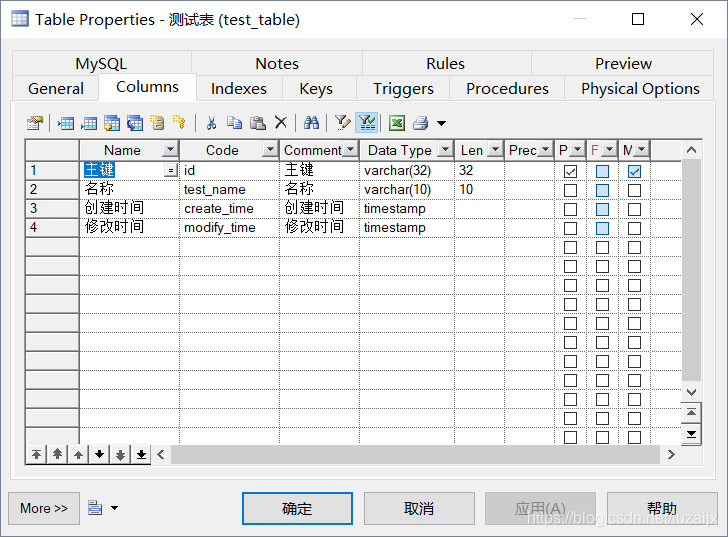

创建表的字段
在这里插入图片描述

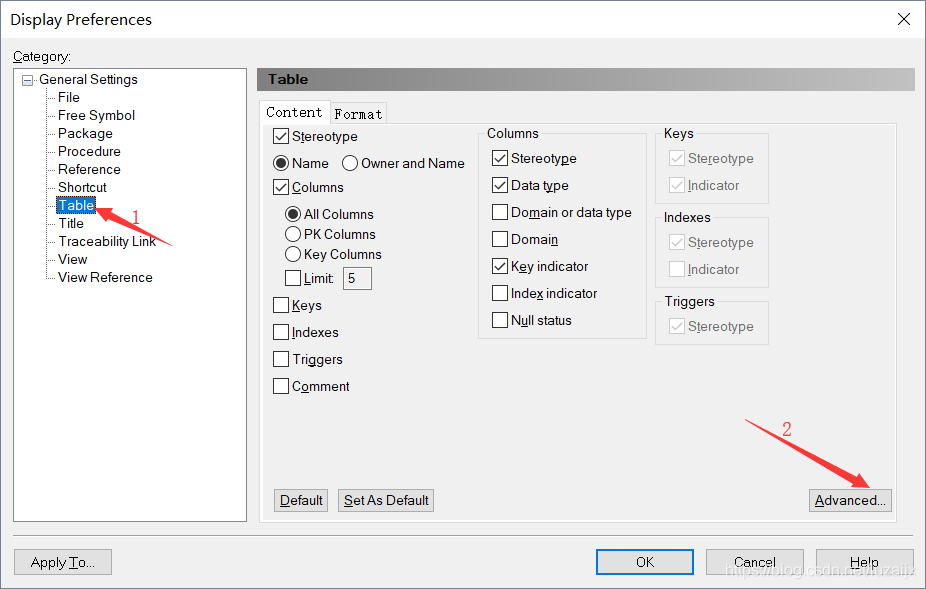

显示的并不是字段名—字段类型—字段注释格式，需要如下设置
在这里插入图片描述

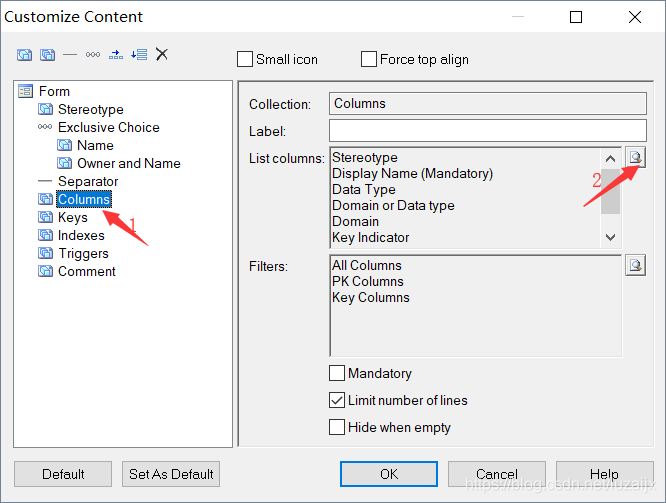

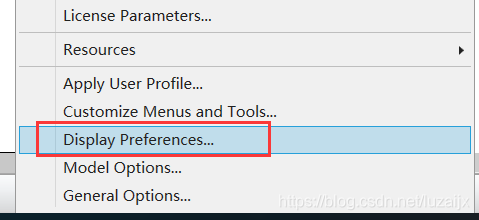

在工具栏tools选择
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

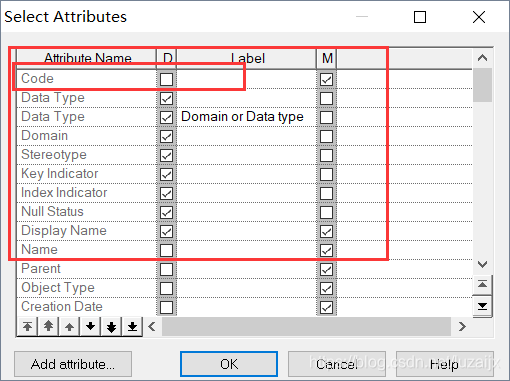

选中code，并将其移动到合适位置
在这里插入图片描述

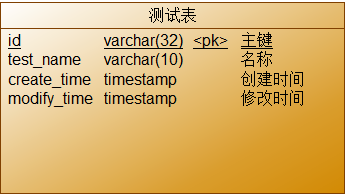

最终效果如下
在这里插入图片描述

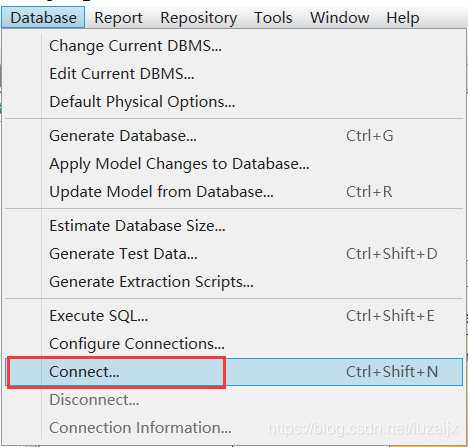

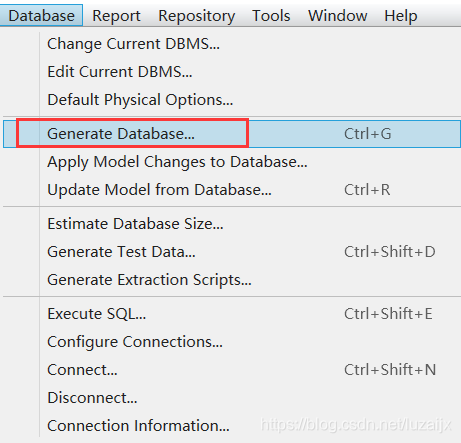

三、将设计好的表导入到数据库中

在这里插入图片描述

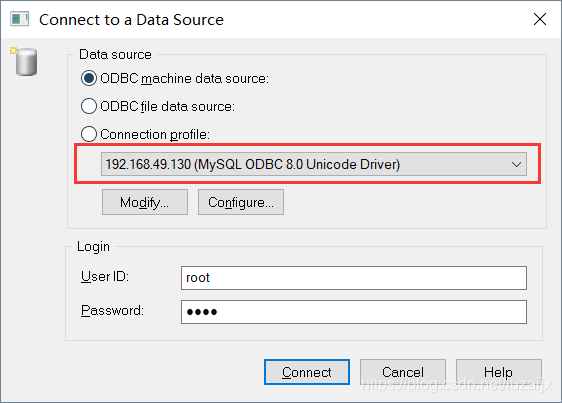

选中我们刚才配置好的数据源并连接
在这里插入图片描述
导入到数据库
在这里插入图片描述

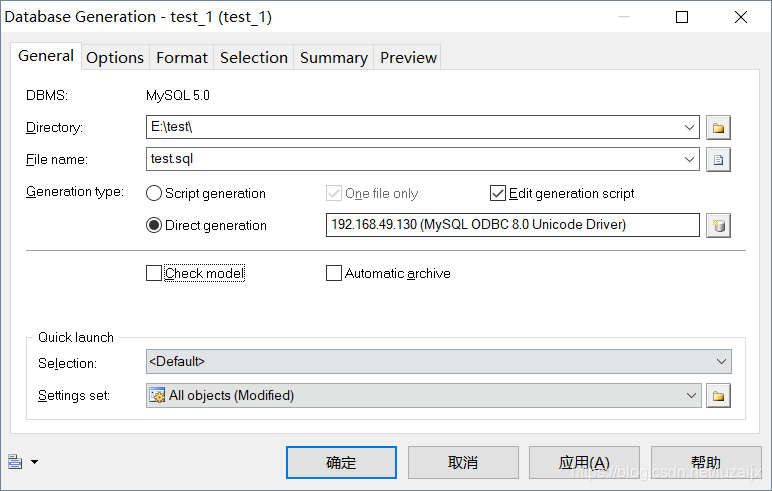

目录和文件是用来保存sql脚本的
在这里插入图片描述

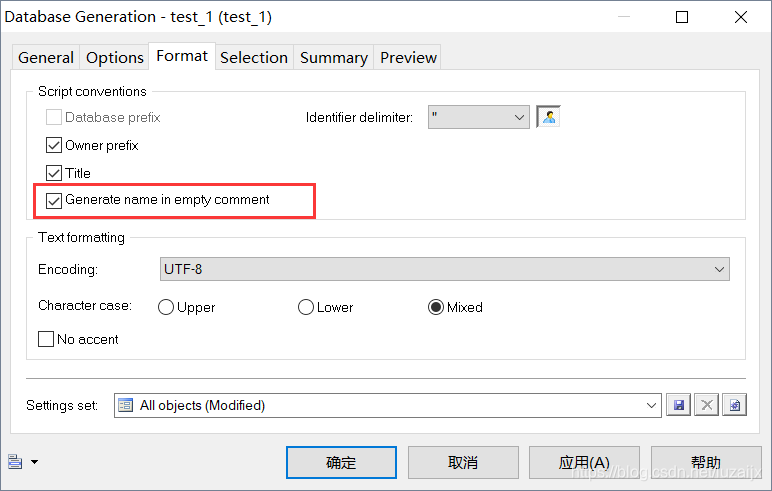

勾选生成注释

在这里插入图片描述

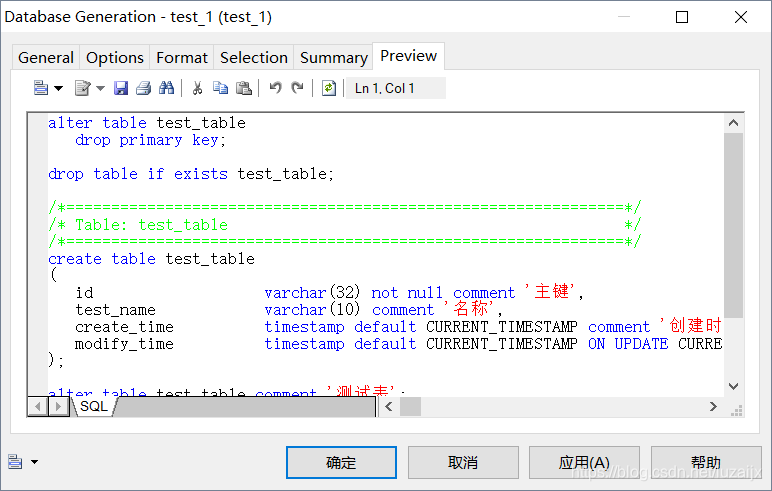

预览
在这里插入图片描述

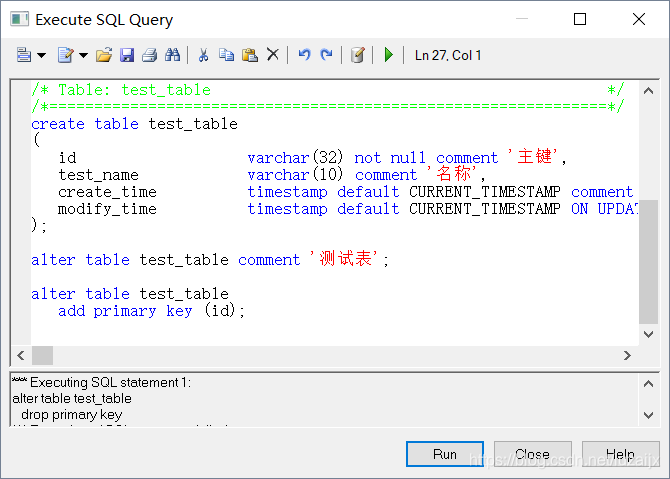

点击确定按钮后run
在这里插入图片描述

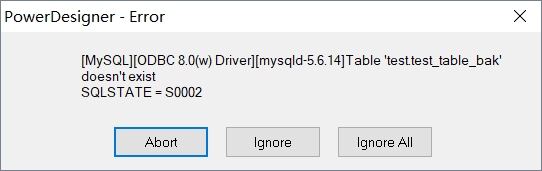

若有如下报错，ignore即可
在这里插入图片描述

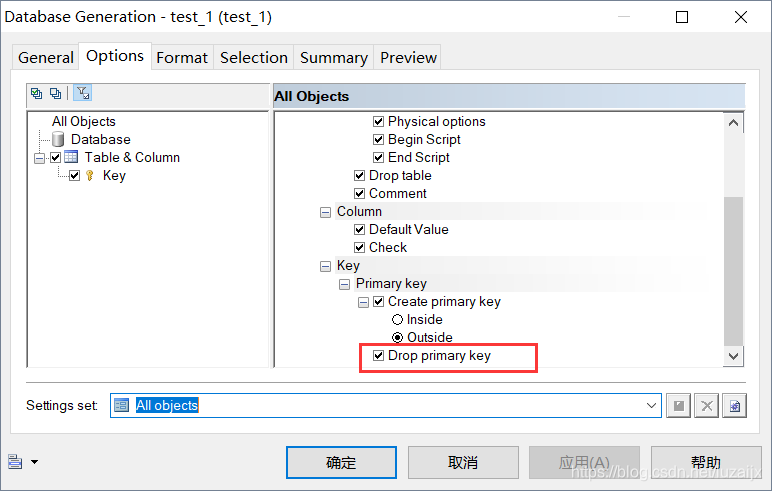

若不想看到此报错，则取消该选项即可
在这里插入图片描述

查看数据库，表已创建好，注释也已添加
在这里插入图片描述
