【项目实战】STM8S18B20探测温度

一、DS18bB20温度传感器简介

1.ds18b20基于单线协议（1-wire协议）与主机通信 ，是 美信公司的

2.什么是1-wire协议？

1-wire协议是一个具有单总线主机和一个或多个从机的系统

3.什么是主、从设备？

如本工程项目中， DS18B20是从机设备，STM8为主机设备

4.主从设备的通信引脚？

DS18B20的DQ引脚------------------------------STM8板子上J4模块的2号引脚DS18B20_DQ

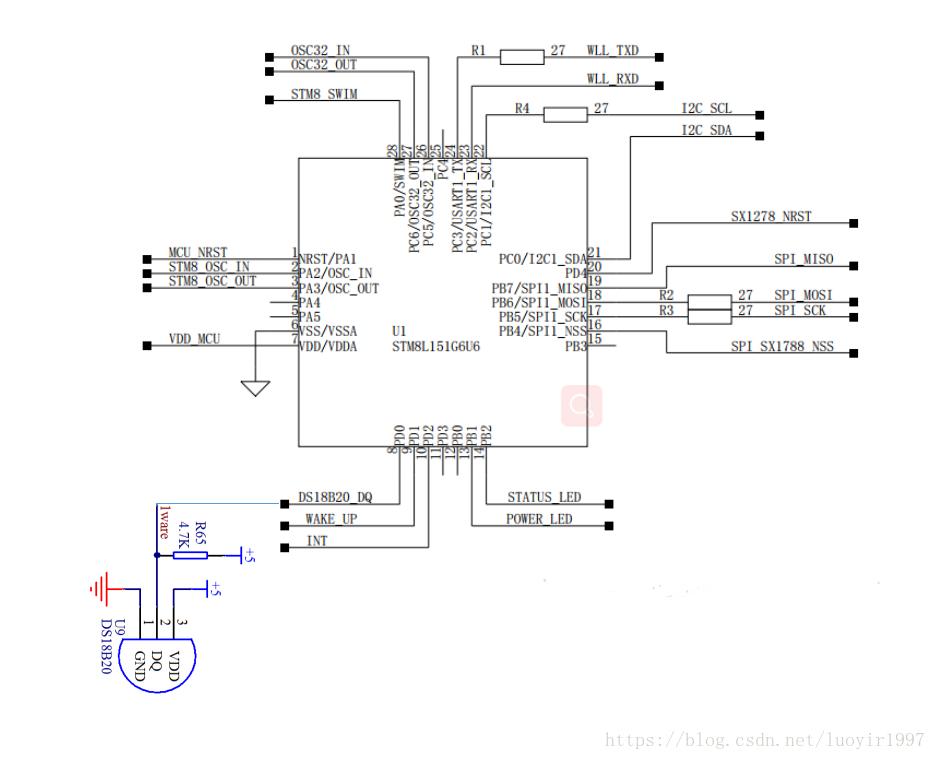

5.电路连接图如下所示：



注意：

（1）.GND接地;

（2）. DQ为数字信号输入/输出端;

（3）. VDD为外接供电电源输入端(在寄生电源接线方式时接地)

（4）STM8上PD0引脚复用

二、DS18B20温度传感器的存储器

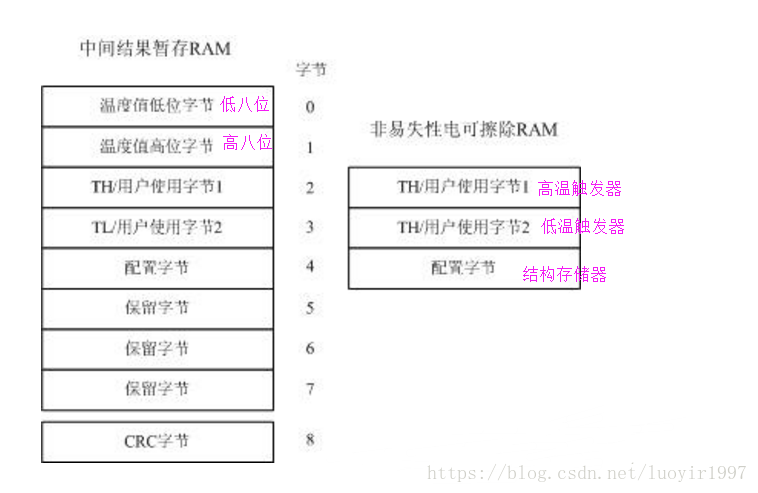

1.DS18B20温度传感器的内部存储器包括一个高速暂存RAM和一个非易失性的可电擦除的E2RAM，如图

2.中间结果暂存存储器包含了8个连续字节

暂存储器的头两个字节为测得温度信息的低位和高位字节;
第3, 4字节是TH和TL的易失性拷贝, 在每次电复位时都会被刷新;
第5字节是配置寄存器的易失性拷贝, 同样在电复位时被刷新;第6、7、8个字节用于内部计算，保留
第9字节是前面8个字节的CRC检验值（冗余检验字节）

3.配置寄存器的命令内容如下

低五位一直都是1 ，TM是测试模式位，用于设置DS18B20在工作模式还是在测试模式。在DS18B20出厂时该位被设置为0，用户不要去改动。R1和R0用来设置分辨率，如下表所示：（DS18B20出厂时被设置为12位）

MSB                                                                                            LSB

TM

R1

R0

1

1

1

1

1

温度分辨率设置表:

R1	R0	分辨率	温度最大转换时间	温度分辨率
0	0	9位	93.75ms	0.5℃
0	1	10位	187.5ms	0.25℃
1	0	11位	375ms	0.125℃
1	1	12位	750ms
