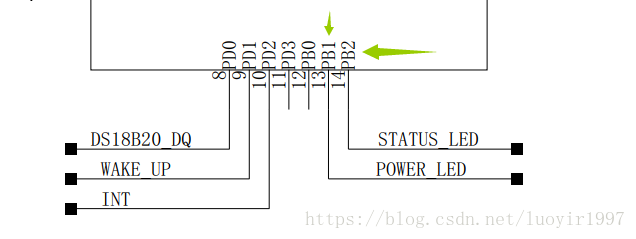

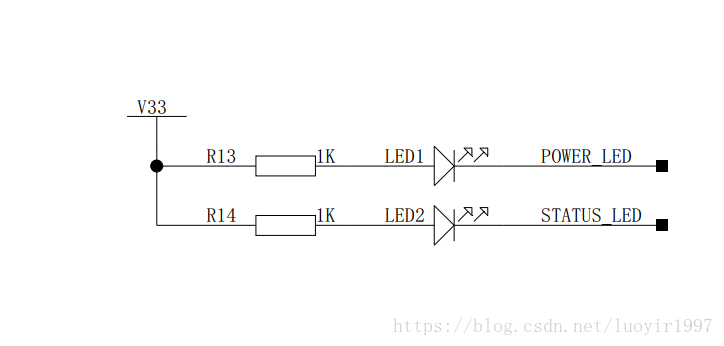

一、电路分析

STM8L151G6U6 的LED有两个，分别是：LED1：POWER_LED ---- PB1 ；

LED2：STATUS_LED ---- PB2

二、IAR新建工程准备

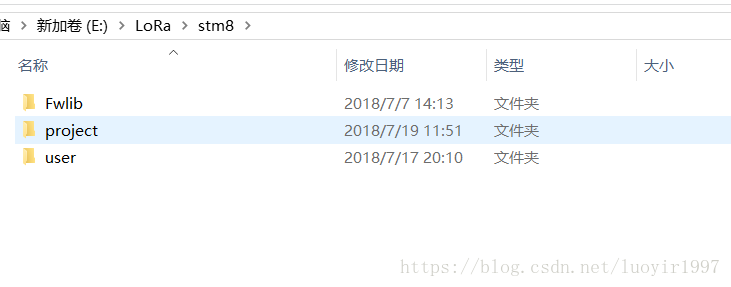

1.在项目文件夹里创建3个文件夹

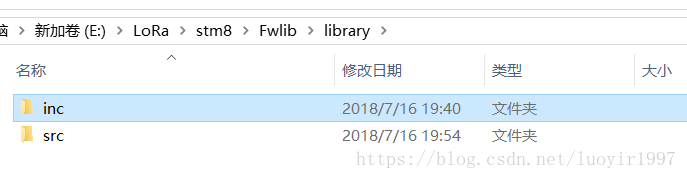

2.fWLIB用来存放stm8板子的各种配置头文件和.c文件

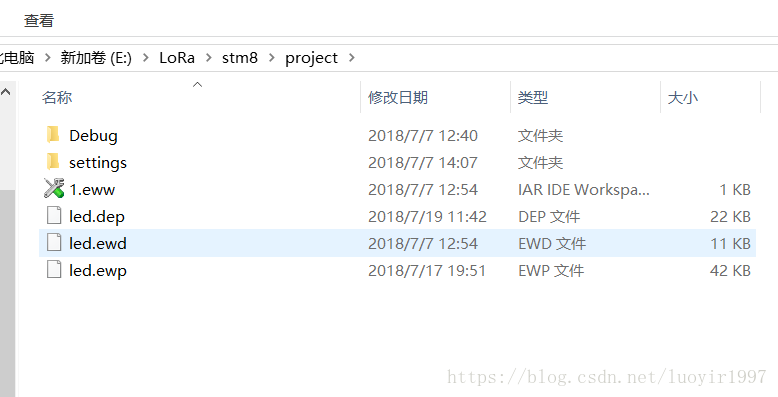

3.project用来存放工程文件和debug日志

三、新建工程

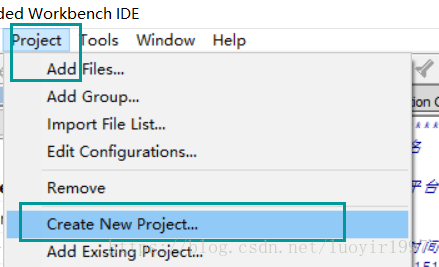

1.Create New Project

2.选择工程模板------c，将工程命名为led，将工程文件保存在project下

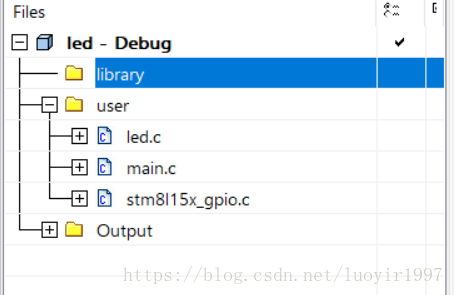

3.addd flies

四、配置选项卡

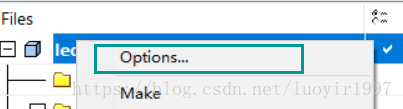

1.右键选项

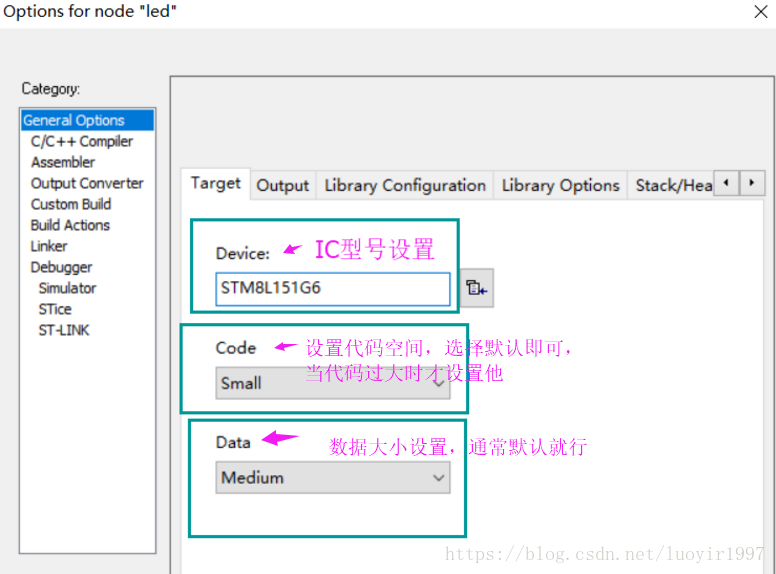

2.GO --->target

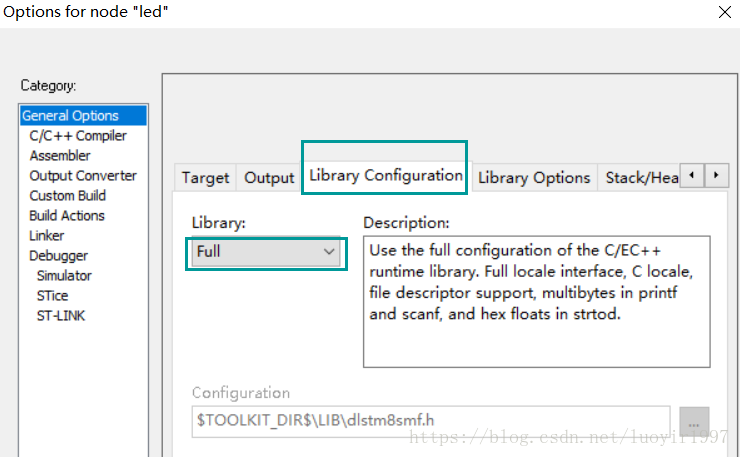

3.GO----->library C

4..GO----->library O

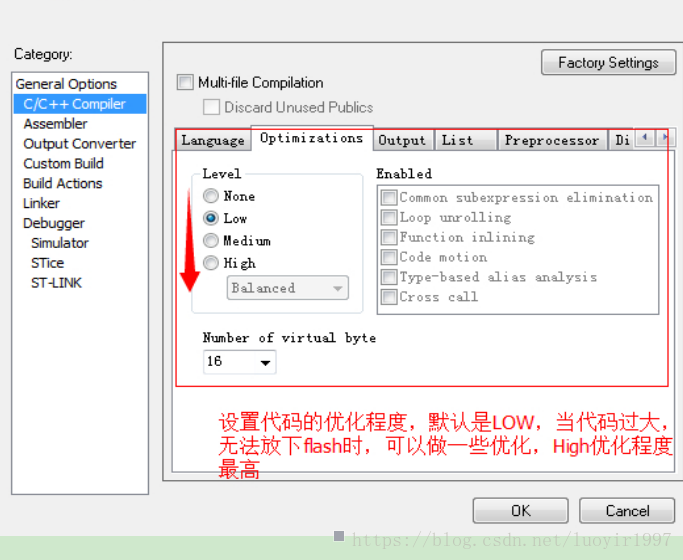

5.C/C++---->Optimitions 代码的优化

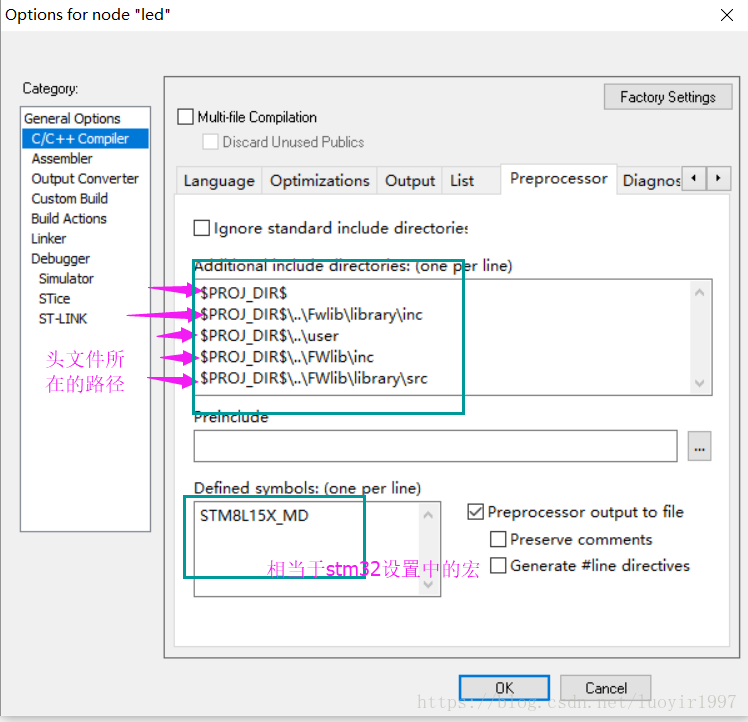

6.C/C++---->preprocessor

$PROJ_DIR$ 表示用户建项目的当前目录，途中显示的有stm8115x_conf头文件在项目中会使用，如果不把用户文件夹包含进来会报错显示找不到stm8115x_conf.h头文件。
$PROJ_DIR$\..\Fwlib\library\inc
$PROJ_DIR$\..\user
$PROJ_DIR$\..\FWlib\inc
$PROJ_DIR$\..\FWlib\library\src

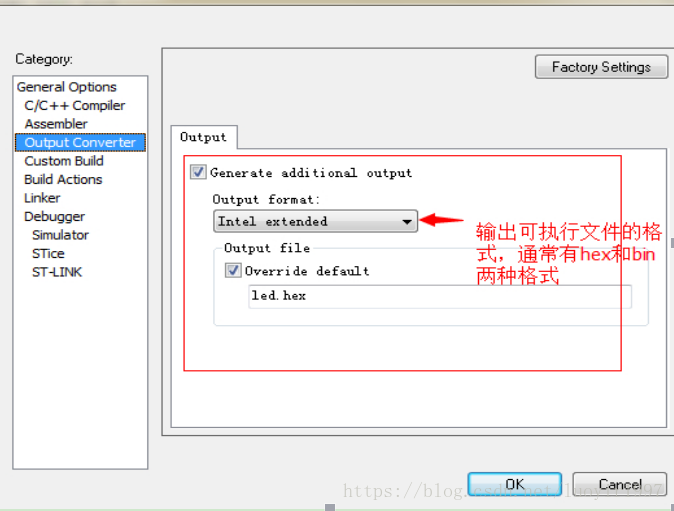

7.Output converter 设置输出的可执行文件的形式，通常有hex和bin两种形式:

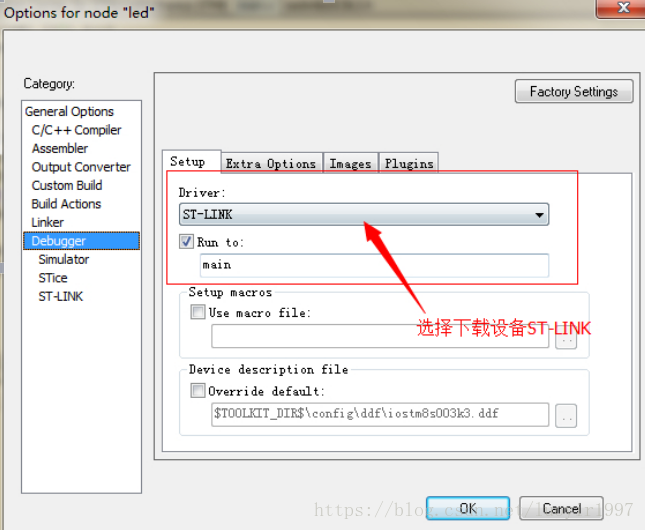

8.设置下载工具的类型，STM8可以支持串口下载（比较麻烦！）和ST-LINK下载,我们用ST-LINK下载

五、代码的编写

1.main.c

#include "stm8_board.h"
#include "timing_delay.h"

int main( void )
{

turn_led(LED_STATUS, OFF);

}

2.led.c

 /****************************************
 *文件名  ：led.c
 *描述    ：GPIO口配置函数库
 *实验平台：STM8L151g6开发板
 *作者    ：LUOYIRAN
 *QQ      ：969303624
 *修改时间：2018.7.15
 *STM8L151g6开发板硬件连接
    |--------------------|
    |  LED1-power-PB1    |
    |  LED2-status-PB2   |
    |--------------------|
 *****************************************/
#include "led.h"
#include "stm8l15x_gpio.h"


void turn_led(uint8_t which, uint8_t cmd)
{

   if(OFF == cmd)   //如果发出关闭信号
