N32G031 ADC初始化

目录

1. ADC初始化概述

2. ADC初始化详细步骤

2.1 ADC配置

2.2 ADC初始化函数调用

2.3 DMA配置（可选）

3. 初始化结果验证

4. 注意事项

ADC采样注意事项

---

1. ADC初始化概述

在N32G031单片机中，ADC的初始化是确保ADC模块能够正常工作的重要步骤。初始化过程涉及ADC的配置、通道选择、采样时间设置以及DMA（直接内存访问）配置（如果采用DMA方式进行数据传输）。

2. ADC初始化详细步骤

2.1 ADC配置

• 多通道使能（MultiChEn）：禁用（DISABLE）。此例中未使用多通道采样。
• 连续转换使能（ContinueConvEn）：禁用（DISABLE）。每次采样完成后停止转换。
• 外部触发选择（ExtTrigSelect）：无外部触发（ADC_EXT_TRIGCONV_NONE）。使用软件触发进行ADC转换。
• 数据对齐方式（DatAlign）：右对齐（ADC_DAT_ALIGN_R）。
• 通道数量（ChsNumber）：根据具体需求设置，此处为1（仅作为示例）。

2.2 ADC初始化函数调用

	void ADC_Initial(void) {
	ADC_InitType ADC_InitStructure;
	// ADC GPIO配置（略）
	ADC_InitStructure.MultiChEn = DISABLE;
	ADC_InitStructure.ContinueConvEn = DISABLE;
	ADC_InitStructure.ExtTrigSelect = ADC_EXT_TRIGCONV_NONE;
	ADC_InitStructure.DatAlign = ADC_DAT_ALIGN_R;
	ADC_InitStructure.ChsNumber = 1; // 示例：单个通道
	ADC_Init(ADC, &ADC_InitStructure); // 初始化ADC
	// 其他ADC通道配置（如需要）
	// ADC_ConfigRegularChannel(...);
	// 如果使用DMA，还需配置DMA
	// ...
	// 启用ADC
	ADC_Enable(ADC, ENABLE);
	// 检查ADC是否就绪
	while(ADC_GetFlagStatusNew(ADC, ADC_FLAG_RDY) == RESET);
	}

2.3 DMA配置（可选）

如果采用DMA方式进行数据传输，还需配置DMA相关参数，如DMA传输模式、传输方向、传输大小等。此部分在提供的参考文章中未详细展示，但通常需要根据具体硬件和需求进行配置。

3. 初始化结果验证

在ADC初始化完成后，可以通过软件触发一次ADC转换，并读取转换结果来验证ADC是否初始化成功。如果读取到的转换结果符合预期，则说明ADC初始化成功。

4. 注意事项

几个关键点

• 电源配置：确保N32G031的供电电源满足ADC模块的工作要求（1.8V~5.5V）。
• 引脚配置：根据所选ADC通道，正确配置相关的GPIO引脚。
• 时钟配置：确保ADC模块的时钟源已正确配置并启动。
• 去耦电容：在VDD和VDDA引脚上放置适当的去耦电容以减少噪声干扰。

ADC采样注意事项

为提高转换精度， ADC 有一对独立的供电电源，一个独立的 VDDA 引脚给 ADC 供电， VSSA 引脚作

为模拟供电的接地端，它可以被单独滤波和屏蔽后给 ADC 供电，以减少 PCB 板级噪音的干扰。

关于 ADC 电路设计，请注意如下几点：

2 / 18 1 ） 在使用 ADC 采样时，建议缩短 ADC 采样通道的外部走线距离；

2 ） ADC 的输入信号周边建议远离一些高频翻转信号；

3 ） 在 ADC 转换期间，芯片不支持修改 ADC 配置，如需修改配置，需要等待当前转换结束或者关

闭 ADC 后，再进行配置；

4 ） 在使用某一 ADC 通道时，不能在其它未使用的 ADC 采样通道施加负压（比如 -0.2V ）， 如果

施加了此负电压，会导致正常采样的 ADC 通道电压被拉低，导致采样的数据不准；

5 ） 在使用某一 ADC 通道时，不能在其它未使用的 ADC 采样通道施加高压（大于 VDD 电压），

如果施加了此高电压，会导致正常采样的 ADC 通道电压被拉高，导致读取的数据不准。

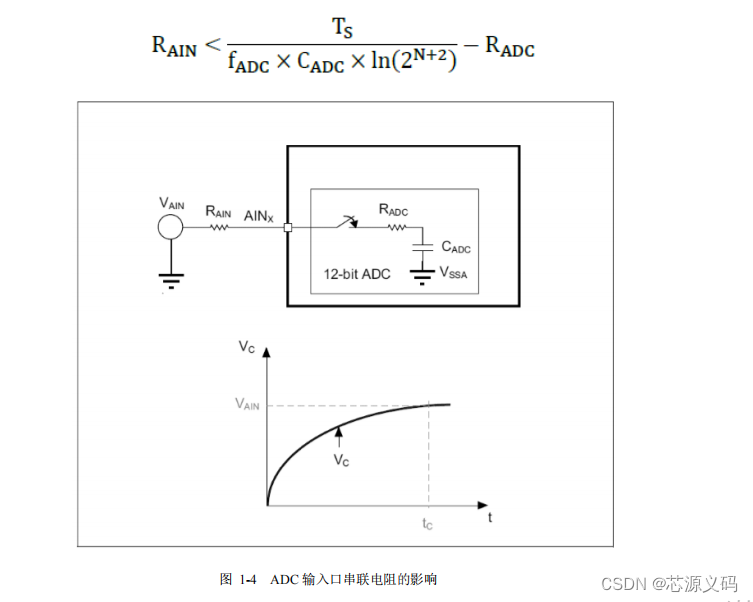

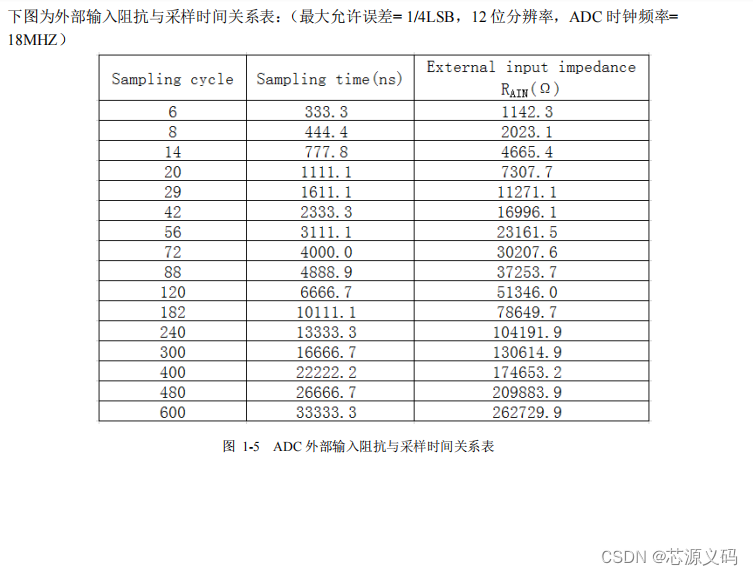

6 ） 在使用 ADC 时， RAIN 的最大值不能太大，需要符合如下公式：
