在Istio1.1.0以后,增强了对TCP路由的支持(Weight、Port),因为有项目使用TCP连接,故对TCP路由进行了探索;

官网示例

官方参考:TCP Traffic Shifting

官网的示例配置:

apiVersion: extensions/v1beta1
kind: Deployment
metadata:
  name: tcp-echo-v1
spec:
  replicas: 1
  template:
    metadata:
      labels:
        app: tcp-echo
        version: v1
    spec:
      containers:
      - name: tcp-echo
        image: istio/tcp-echo-server:1.1
        imagePullPolicy: IfNotPresent
        args: [ "9000", "one" ]
        ports:
        - containerPort: 9000
---
apiVersion: extensions/v1beta1
kind: Deployment
metadata:
  name: tcp-echo-v2
spec:
  replicas: 1
  template:
    metadata:
      labels:
        app: tcp-echo
        version: v2
    spec:
      containers:
      - name: tcp-echo
        image: istio/tcp-echo-server:1.1
        imagePullPolicy: IfNotPresent
        args: [ "9000", "two" ]
        ports:
        - containerPort: 9000
---
apiVersion: v1
kind: Service
metadata:
  name: tcp-echo
  labels:
    app: tcp-echo
spec:
  ports:
  - name: tcp
    port: 9000
  selector:
    app: tcp-echo
---
apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
  name: tcp-echo-gateway
spec:
  selector:
    istio: ingressgateway
  servers:
  - port:
      number: 31400

      name: tcp
      protocol: TCP
    hosts:
    - "*"

---
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: tcp-echo
spec:
  hosts:
  - "*"
  gateways:
  - tcp-echo-gateway
  tcp:
  - match:
    - port: 31400

    route:
    - destination:
        host: tcp-echo
        port:
          number: 9000

        subset: v1
      weight: 80
    - destination:
        host: tcp-echo
        port:
          number: 9000
        subset: v2
      weight: 20
---
apiVersion: networking.istio.io/v1alpha3
kind: DestinationRule
metadata:
  name: tcp-echo-destination
spec:
  host: tcp-echo
  subsets:
  - name: v1
    labels:
      version: v1
  - name: v2
    labels:
      version: v2



以上有几点需要注意:

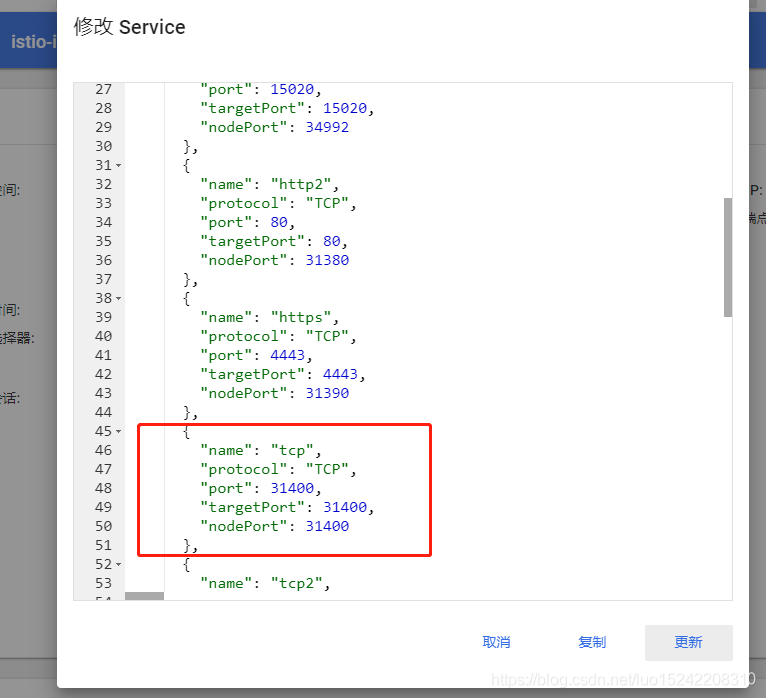

(1)Gateway中31340端口为istio-ingressgateway默认绑定的tcp端口,可通过istio-system.service.istio-ingressgateway进行查看;

(2)Gateway中host定义为*,表示接受所有域名,同时VirtualService中host同为*,与Gateway中host相对应;

(3)VirtualService中match.port为Gateway中监听的port 31340,并且将Gateway port 31340映射到目标应用destination port 9000端口(应用service实际端口),即将外部端口31340映射到具体tcp服务的9000端口;

使用其他(非31340)端口

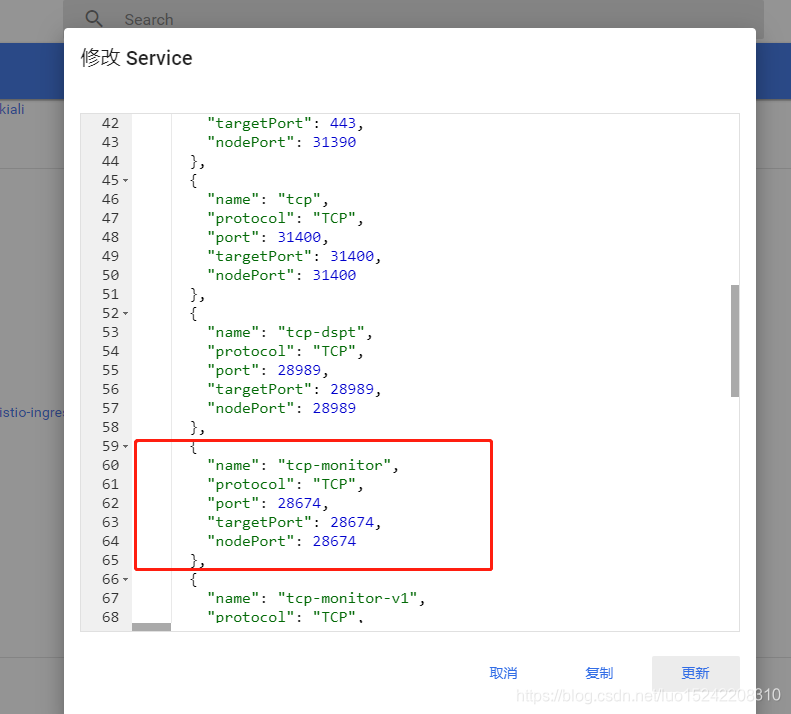

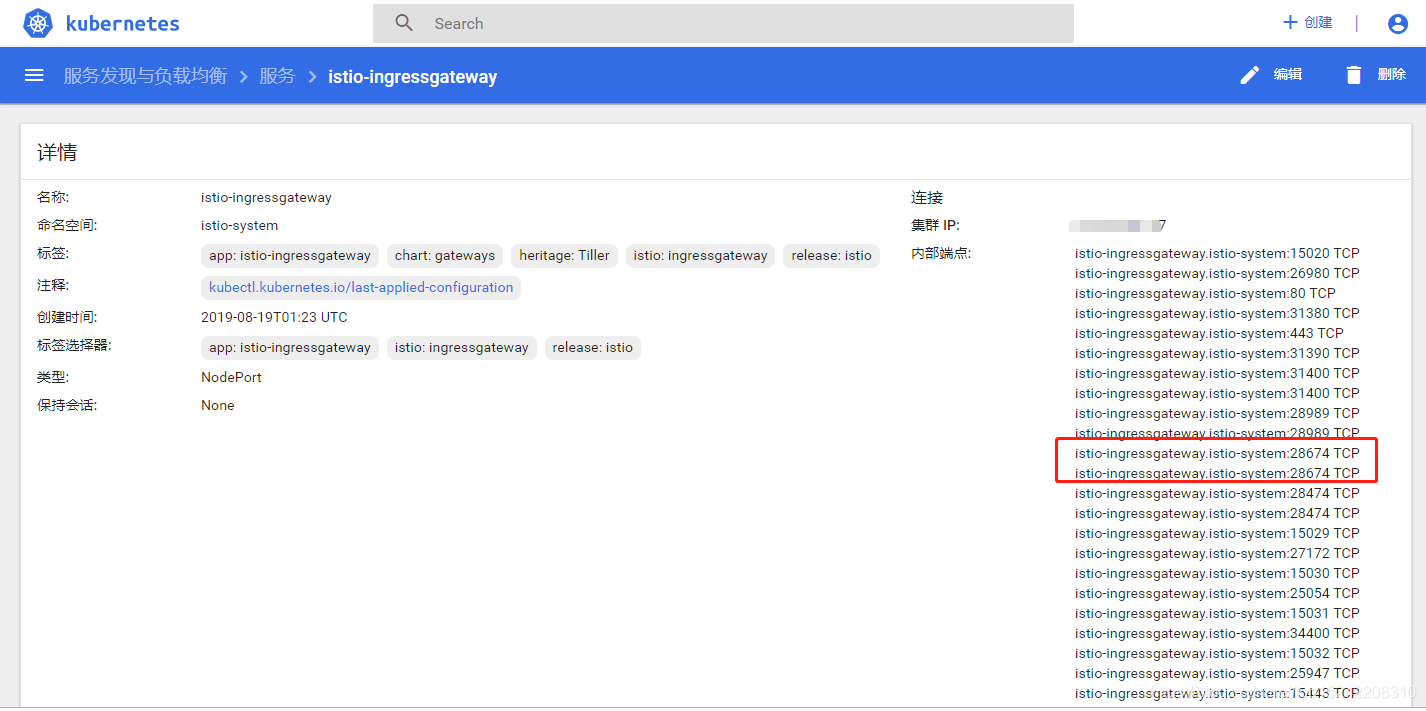

官网示例中默认使用了31340端口,若想在Gateway中使用31340以外的端口(例如28674等),在Istio官网中没有提到,参考了阿里云栖社区的Istio流量管理实践之(1): 通过Istio规则来实现TCP入口流量路由的统一管理,并经过摸索,总结出若想使用31340以外的端口,则需要在istio-system.service.istio-ingressgateway中添加端口定义,例如我想在gateway中使用28674端口,则在istio-system.service.istio-ingressgateway中添加28674端口的定义,name有意义不重复即可,修改如下图:

之后便可在Gateway中使用该28674端口,否则除31340以外没有被定义的端口都是不好用的

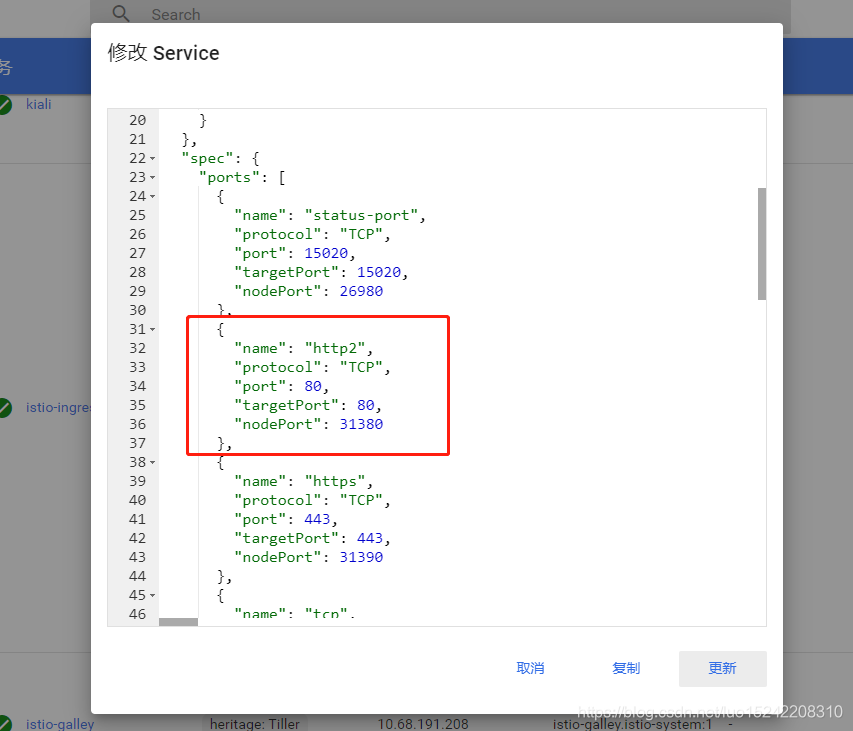

补充:关于Istio-ingressgateway中端口定义, 可以动态添加端口定义,其中port为Gateway中监听的port,而nodePort为外部服务进入的端口,例如port=80,nodePort=31380,则通过domainName访问进入nodePort 31380端口,但是在Gateway中配置监听的port为80;

TCP域名配置

K8s + NodePort

最开始tcp服务使用的K8s NodePort Service进行服务路由,

在测试环境定义如下:

(1)在Dns中定义tcp域名指向K8s 集群任一节点;

(2)访问tcp域名+tcp服务NodePort即可;

在云环境定义如下:

(1)在Dns中定义tcp域名指向云环境LB外网IP;

(2)在LB中监听tcp服务对外暴露端口,并将该端口收到的请求转发到K8s 集群任一节点的tcp服务NodePort对应的端口即可;

(2)访问tcp域名+tcp服务对外暴露端口即可;

Istio

之后从K8s切换到Istio,转为使用Istio Gateway进行tcp服务(tcp服务改为普通ClusterIP)路由,

在测试环境定义如下:

(1)在Dns定义tcp域名指向路由器;

(2)在路由器中监听tcp服务对外暴露端口,并将该端口收到的请求转发到Istio Gateway所在节点IP、Gateway Tcp服务监听端口;

(3)定义Isito中tcp服务的相关配置(参考前文,包括基本路由配置Gateway, VIrtualService, DestinationRule等,同时需要修改isito-ingressgateway服务的端口映射);

(4)访问tcp域名+tcp服务对外暴露端口即可;

在云环境定义如下:

(1)在Dns中定义tcp域名指向云环境LB外网IP;

(2)在LB中监听tcp服务对外暴露端口,并将该端口收到的请求转发到Istio Gateway所在节点IP、Gateway Tcp服务监听端口;

(3)定义Isito中tcp服务的相关配置(参考前文,包括基本路由配置Gateway, VIrtualService, DestinationRule等,同时需要修改isito-ingressgateway服务的端口映射);

(4)访问tcp域名+tcp服务对外暴露端口即可;
