开发板FS4412-C工程与寄存器封装

文章详细介绍了C语言工程项目的构建,包括Makefile配置、启动代码中异常向量表的处理、LED实验的C语言实现以及寄存器操作的优化,特别是通过宏定义、结构体和头文件封装寄存器以提高代码可维护性。

目录

一、C语言工程简介

二、启动代码分析

 ​编辑

三、 c语言实现LED实验

四、寄存器的封装方式

五、寄存器操作标准化

一、C语言工程简介

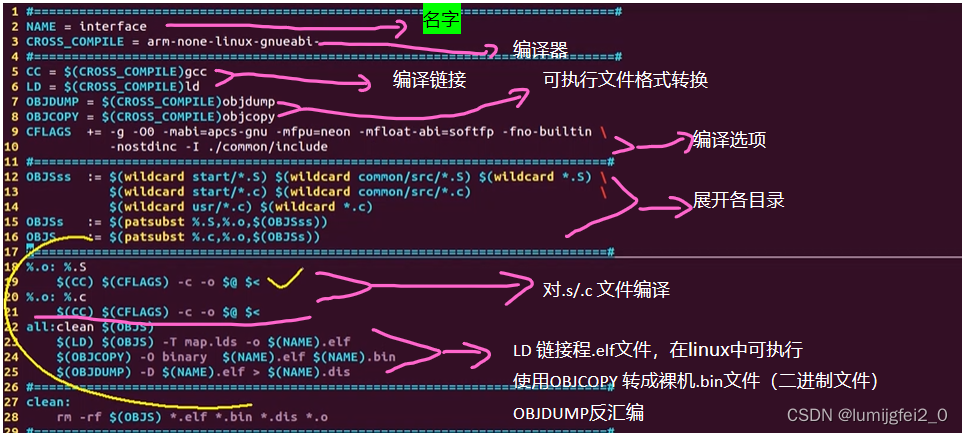

Makefile

#=============================================================================#
NAME = interface
CROSS_COMPILE = arm-none-linux-gnueabi-
#=============================================================================#
CC = $(CROSS_COMPILE)gcc
LD = $(CROSS_COMPILE)ld
OBJDUMP = $(CROSS_COMPILE)objdump
OBJCOPY = $(CROSS_COMPILE)objcopy
CFLAGS  += -g -O0 -mabi=apcs-gnu -mfpu=neon -mfloat-abi=softfp -fno-builtin \
		   -nostdinc -I ./common/include
#============================================================================#
OBJSss  := $(wildcard start/*.S) $(wildcard common/src/*.S) $(wildcard *.S) \
		   $(wildcard start/*.c) $(wildcard common/src/*.c) 			    \
		   $(wildcard usr/*.c) $(wildcard *.c)
OBJSs  	:= $(patsubst %.S,%.o,$(OBJSss))
OBJS 	:= $(patsubst %.c,%.o,$(OBJSs))
#============================================================================#
%.o: %.S
	$(CC) $(CFLAGS) -c -o $@ $<
%.o: %.c
	$(CC) $(CFLAGS) -c -o $@ $<
all:clean $(OBJS)
	$(LD) $(OBJS) -T map.lds -o $(NAME).elf
	$(OBJCOPY) -O binary  $(NAME).elf $(NAME).bin
	$(OBJDUMP) -D $(NAME).elf > $(NAME).dis
#============================================================================#
clean:
	rm -rf $(OBJS) *.elf *.bin *.dis *.o
#============================================================================#

map.lds 链接脚本文件:告诉编译器 链接的信息 在什么位置 map.lds中找

  map.lds:代码、数据、未初始化的全局变量放在BSS段,地址和排版,都可以在map.lds 找到信息

OUTPUT_FORMAT("elf32-littlearm", "elf32-littlearm", "elf32-littlearm")
/*OUTPUT_FORMAT("elf32-arm", "elf32-arm", "elf32-arm")*/
OUTPUT_ARCH(arm)
ENTRY(_start)
SECTIONS
{
	. = 0x40008000;
	. = ALIGN(4);
	.text      :
	{
		start/start.o(.text)
		*(.text)
	}
	. = ALIGN(4);
 .rodata :
	{ *(.rodata) }
 . = ALIGN(4);
 .data :
	{ *(.data) }
 . = ALIGN(4);
 .bss :
 { *(.bss) }
}

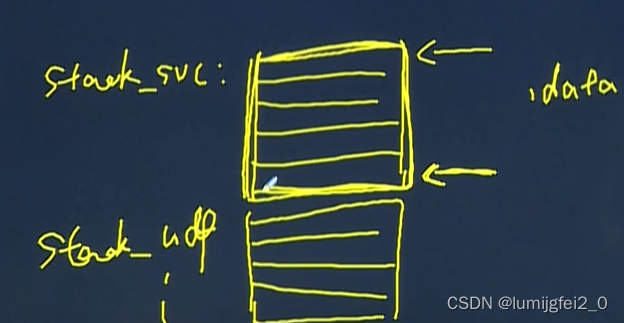

二、启动代码分析

异常向量表32个字节,AR,碰到异常,先跳转到相应异常向量表的位置,异常向量表中写跳转指令,跳转至异常处理程序

b.就是跳转到自身相当于死循环

 1 .text
  2 .global _start
  3 _star
