GD32F130之USART串口通信

简介

GD32F130系列最多支持2个串口：USART0和USART1，其中USART0功能比USART1丰富。

过采样机制

采样定理告诉我们，当采样频率大于信号频率的2倍时，就可以真实还原线路上的信号。而实际应用中，采样频率一般都远大于信号频率的2倍。

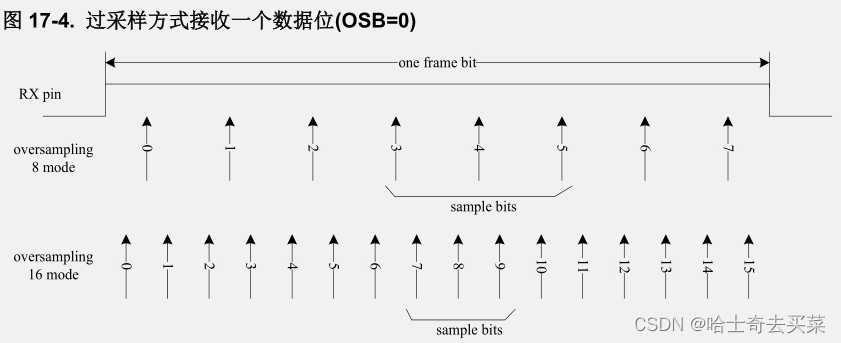

GD32F130的USART的接收电路，就可以选择以16倍频率或者8倍频率采样Rx引脚上的信号。当选择16倍频率过采样方式时，USART接收器在接收一个位的时候，会在一个比特率位的时间内对Rx采样16次，并选择中间3个采样点（第7、8、9个）进行评估，作为本次接收到的数据位逻辑值。当选择8倍频率过采样方式时，USART接收器在接收一个位的时候，会在一个比特率位的时间内对Rx采样8次，并选择中间3个采样点（第3、4、5个）进行评估，作为本次接收到的数据位逻辑值。如下图所示。

通过USART_CTL0的OVSMOD位来选择过采样率

• OVSMOD=0：16倍过采样（常用，复位默认）
• OVSMOD=1：8倍过采样

除了可以配置过采样率，还可以选择采样点（评估点）个数：三采样点  或者  一采样点。

当选择三个采样点方式时，其评估机制如下表。可以发现，如果 中间的3个采样点中有1个采样点的值与其他两个不同，不管是起始位，数据位，奇偶校验位或者停止位，都将产生噪
