目标检测-FPN(Feature Pyramid Network)

FPN(Feature Pyramid Network)

论文地址：https://arxiv.org/pdf/1612.03144.pdf
在物体检测里面，有限计算量情况下，网络的深度（对应到感受野）与stride通常是一对矛盾的东西，常用的网络结构对应的stride一般会比较大（如32），而图像中的小物体甚至会小于stride的大小，造成的结果就是小物体的检测性能急剧下降。传统解决这个问题的思路包括：

（1）多尺度训练和测试，又称图像金字塔，如图1(a)所示。目前几乎所有在ImageNet和COCO检测任务上取得好成绩的方法都使用了图像金字塔方法。然而这样的方法由于很高的时间及计算量消耗，难以在实际中应用。

（2）特征分层，即每层分别预测对应的scale分辨率的检测结果。如图1©所示。SSD检测框架采用了类似的思想。这样的方法问题在于直接强行让不同层学习同样的语义信息。而对于卷积神经网络而言，不同深度对应着不同层次的语义特征，浅层网络分辨率高，学的更多是细节特征，深层网络分辨率低，学的更多是语义特征。

本文针对这些问题，提出了特征金字塔网络FPN，如图1(d)所示，网络直接在原来的单网络上做修改，每个分辨率的feature map引入后一分辨率缩放两倍的feature map做element-wise相加的操作。通过这样的连接，每一层预测所用的feature map都融合了不同分辨率、不同语义强度的特征，融合的不同分辨率的feature map分别做对应分辨率大小的物体检测。这样保证了每一层都有合适的分辨率以及强语义特征。同时，由于此方法只是在原网络基础上加上了额外的跨层连接，在实际应用中几乎不增加额外的时间和计算量。作者接下来实验了将FPN应用在Faster RCNN上的性能，在COCO上达到了state-of-the-art的单模型精度。

The construction of our pyramid involves a bottom-up pathway, a top-down pathway, and lateral connections

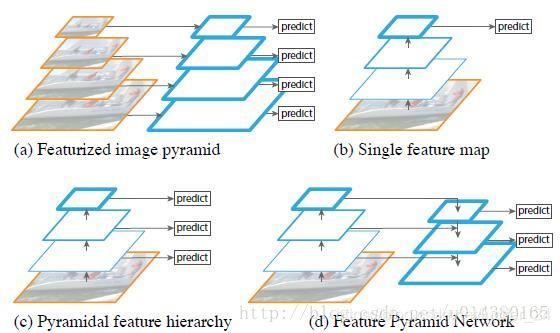

a.图像金字塔，即将图像做成不同的scale，然后不同scale的图像生成对应的不同scale的特征。这种方法的缺点在于增加了时间成本。有些算法会在测试时候采用图像金字塔。
b.像SPP net，Fast RCNN，Faster RCNN是采用这种方式，即仅采用网络最后一层的特征。
c.像SSD（Single Shot Detector）采用这种多尺度特征融合的方式，没有上采样过程，即从网络不同层抽取不同尺度的特征做预测，这种方式不会增加额外的计算量。作者认为SSD算法中没有用到足够低层的特征（在SSD中，最低层的特征是VGG网络的conv4_3），而在作者看来足够低层的特征对于检测小物体是很有帮助的。
d.本文作者是采用这种方式，顶层特征通过上采样和低层特征做融合，而且每层都是独立预测的。

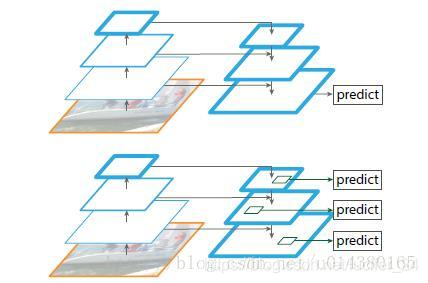

上面一个带有skip connection的网络结构在预测的时候是在finest level（自顶向下的最后一层）进行的，简单讲就是经过多次上采样并融合特征到最后一步，拿最后一步生成的特征做预测。而下面一个网络结构和上面的类似，区别在于预测是在每一层中独立进行的。

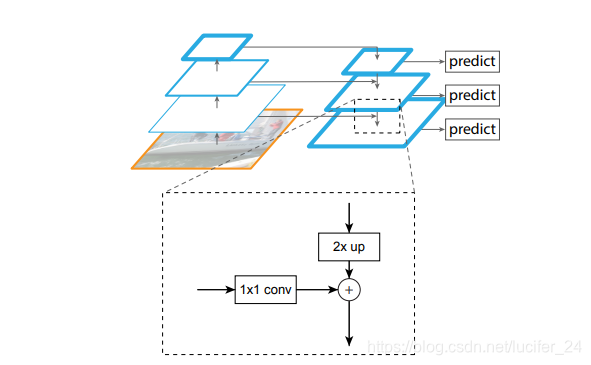

作者的主网络采用ResNet。一个自底向上的线路，一个自顶向下的线路，横向连接（lateral connection）。图中放大的区域就是横向连接，这里1*1的卷积核的主要作用是减少卷积核的个数，也就是减少了feature map的个数，并不改变feature map的尺寸大小。
We denote the output of these last residual blocks as {C2, C3, C4, C5} for conv2, conv3, conv4, and conv5 outputs, and note that they have strides of {4, 8, 16, 32} pixels with respect to the input image. We do not include conv1 into the pyramid due to its large memory footprint
K取2,3,4,5，也就是每个stage的特征图分别是原图大小的1/2^k。

Fast RCNN中的FPN用来选择用哪一层做ROI Pooling。

当w* h = 224²时，k=k₀=4
当w* h=448²时，k=k₀+1=5
…

在RPN中，每一层设置不同比例的feature map
we assign anchors of a single scale to each level. Formally, we define the anchors to have areas of {322 , 642 , 1282 , 2562 , 5122} pixels on {P2, P3, P4, P5, P6} respectively.1 As in [29] we also use anchors of multiple aspect ratios {1:2, 1:1, 2:1} at each level. So in total there are 15 anchors over the pyramid.
