个人项目中第一次使用工作流，发现遇到了不少问题，谈谈个人的使用心得,欢迎吐槽：

使用的技术：springboot（2.0.1） + activiti （5.22）当时没有选择更高版本的，是因为这个版本的参考资源比较多;

部署activiti环境

引入jar包
配置: 我的配置如下:(项目启动自动生成工作流的表)

spring.datasource.url=jdbc:mysql://
spring.datasource.username=
spring.datasource.password=

#自动检查、部署流程定义文件
spring.activiti.check-process-definitions=false
#自动更新数据库结构
spring.activiti.database-schema-update=true
#流程定义文件存放目录
spring.activiti.process-definition-location-prefix=classpath:/processes/

/**
 * 引入工作流配置类
 */
@Configuration
public class ActivitiConfig extends AbstractProcessEngineAutoConfiguration {

    @Bean(name = "activitiDataSource")
    @Primary
    @ConfigurationProperties(prefix = "spring.datasource") //指向统一的数据库,也可以单独为工作流配置一个数据库
    public DataSource activitiDataSource() {
        return new DruidDataSource();
    }


    @Bean
    public PlatformTransactionManager transactionManager() {
        return new DataSourceTransactionManager(activitiDataSource());
    }

    @Bean
    public SpringProcessEngineConfiguration springProcessEngineConfiguration() {
        SpringProcessEngineConfiguration configuration = new SpringProcessEngineConfiguration();
        configuration.setDataSource(activitiDataSource())
                .setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE)
                .setJobExecutorActivate(true);
        configuration.setTransactionManager(transactionManager());
        configuration.setLabelFontName("宋体");
        configuration.setActivityFontName("宋体");
        configuration.setAnnotationFontName("宋体");
        return configuration;
    }

}

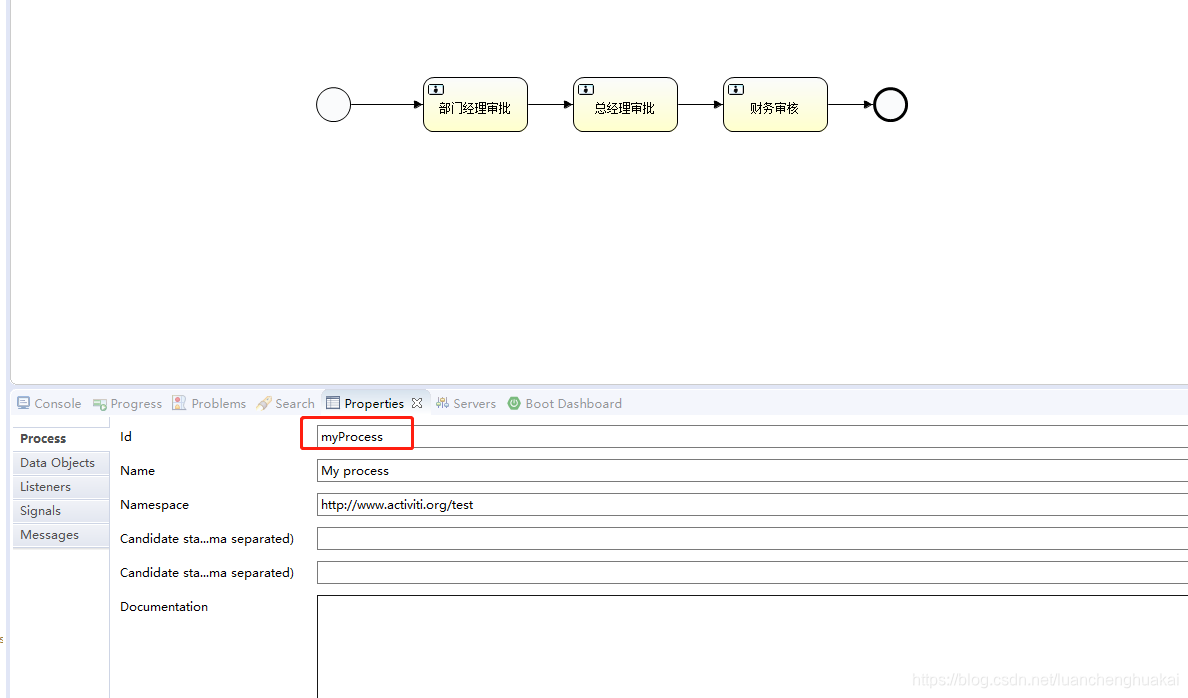

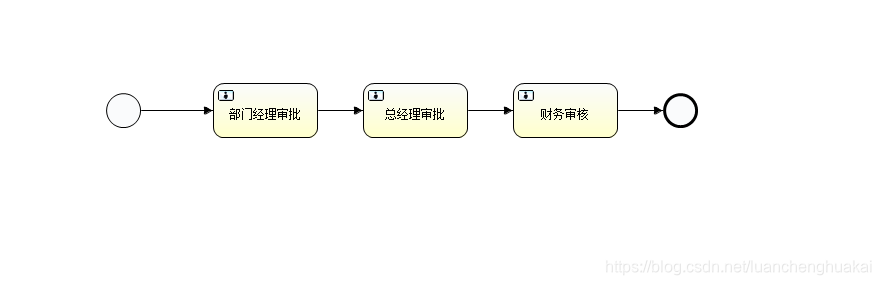

流程定义
1. 通俗的说就是创建流程图

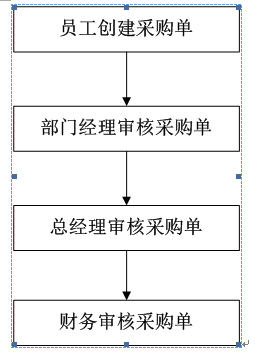

2. 已这样一个为例
5. 员工提交申请单才启动流程
向activiti中部署流程定义
1. 使用测试类进行流程部署;

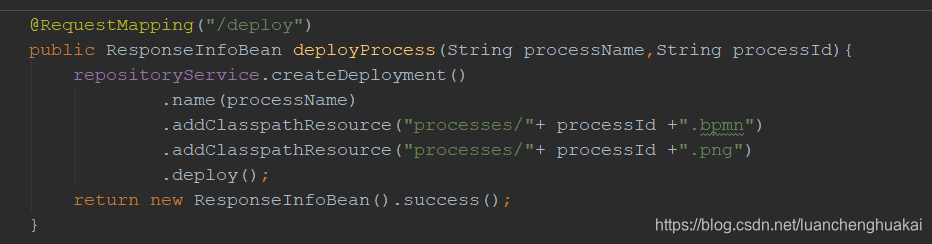

2. 我个人偏向使用接口进行部署(原理一样)
4. 项目正式上线可以注释3中的代码
启动一个流程实例
1. 何为启动一个流程实例:
2. A创建了一个采购单,启动了一个流程实例;B也创建了一个采购单,也启动了一个流程实例
查询待办任务
1. 查询自己名下的待办任务，由activiti自动化管理了
办理任务
1. 任务办理后流程执行到哪一步由activiti自动管理
流程结束

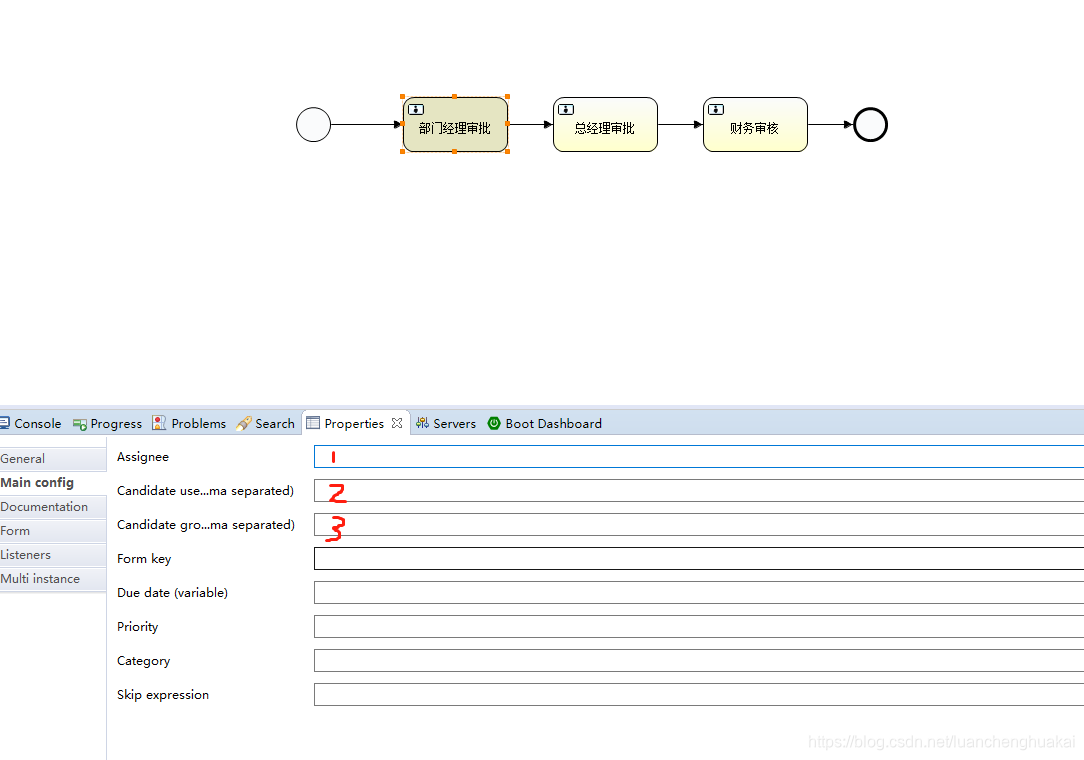

流程图配置说明:

比如我们要配置人员来审批创建的采购单:

在1中配置: 固定分配可以配置人员名称，userId都可以；之后就可以根据人员名称，userId查到当前人员的待办任务进行审核了

缺点：在流程中配置固定的，审批人员的修改，需要修改流程配置文件，扩展性差，不建议这样使用

在1中配置变量：使用UEL表达式 ${userId} userId是流程变量名称

${userId}获取流程变量的值，作为任务的办理人

这样使用的话,我们就必须在流程启动的时候,设置这个流程变量的值

ProcessInstance startProcessInstanceById(String processDefinitionId, String businessKey, Map<String, Object> variables);
解释说明: RuntimeService的启动流程实例的方法,根据自己的业务进行选择

processDefinitionId : 必填字段,流程定义的id名称:

businessKey: 流程运行只的业务id,比如当前业务我们可以使用申请单id,作为业务id,在其他的流程节点可以获取,进行查询具体的业务数据,此字段为非必填字段

variables: 非必填字段,如果我们使用固定配置,则不需要使用,如果使用动态名称配置可以使用;

如: 我们在启动流程的时候,如果部门有多个人员用审批权限,我们可以手动指定人员进行审批

Map<String, Object> variables = new HashMap<>();

variables.put("userId","123456");

123456 是部门经理的id

之后部门经理根据自己的用户id就能查到自己的代办任务

使用2配置: 算是另一种半固定配置,可以配置成方法获取待办人员

${userService.getDeptManagerId(execution)}

这样配置,需要我们在userService中添加这个方法获取部门主任的id,返回值可以是list,可以是String

优点: 不算完全的固定匹配，至少部门经理换了不需要修改代码，不需要手动指定审批人员

缺点：需要配置，当前部门的经理，

可以硬编码A部门，获取部门经理；

查询提交当前流程需要处理的部门经理（这个地方结合自己的业务使用的好也是一种优点）

使用3的配置：

对人员进行分组，A审批组，B审批组，需要用户模块进行配置；

工作流中有用户，分组表，不过一般会用自己的用户表，可以做数据同步或

扩展性较好：本人项目中没有使用这个，觉得应该各方式1的配置差不多，有兴趣可以自己尝试

工作流开发原则：

业务流程的管理由activiti负责，业务功能由业务系统负责
activiti和业务系统整合时，数据共享问题，让activiti找到业务系统数据(通过businessKey)，让业务系统找到activiti的数据(在业务系统表中添加流程实例的id)。
需要自定义对象将activiti和业务系统控制层进行隔离
