当用户往Lucene中添加一个文档时,Lucene会基于该文档创建倒排索引,具体是以文档中的字段Field
为单位进行逐个处理的。
大致流程就是对文档中的内容以Field
为单位,进行分词处理,并基于处理后的分词(term
)建立倒排索引。lucene中不管对文档,还是对字段进行处理,实际上都是在DefaultIndexingChain
中处理的。
1 创建DefaultIndexingChain
对象
DefaultIndexingChain
对象在整个索引创建阶段仅存在一个。在创建DefaultIndexingChain
对象的时候,比较重要的就是持有一个TermsHash
对象
public DefaultIndexingChain(DocumentsWriterPerThread docWriter) throws IOException {
...
TermsHash termVectorsWriter = new TermVectorsConsumer(docWriter);
//创建一个TermsHash对象
this.termsHash = new FreqProxTermsWriter(docWriter, termVectorsWriter);
}
TermsHash
对象中包含三大内存缓冲池,分别是:
- intPool缓冲池 : 存储执行bytePool/termBytePool的指针
- bytePool缓冲池 : 和termBytePool指向同一块内存空间
- termBytePool缓冲池:存储的是term的[长度,字节值,所在文档ID,词频,偏移量]等信息
TermsHash(DocumentsWriterPerThread docWriter, boolean trackAllocations, TermsHash nextTermsHash) {
this.intPool = new IntBlockPool(docWriter.intBlockAllocator);
this.bytePool = new ByteBlockPool(docWriter.byteBlockAllocator);
if (nextTermsHash != null) {
this.termBytePool = this.bytePool;
nextTermsHash.termBytePool = this.bytePool;
}
}
2 处理文档processDocument
用户往Lucene中添加一个文档后,Lucene会执行DefaultIndexingChain
中的processDocument
逻辑,具体代码如下:
public void processDocument() throws IOException, AbortingException {
...
while(true) {
//遍历文档中包含的所有字段,以字段为单位,调用processField进行处理
IndexableField field = (IndexableField)i$.next();
fieldCount = this.processField(field, fieldGen, fieldCount);
}
...
}
2 处理文档字段processField
在处理每一个字段Field时,Lucene会首先创建一个PerField对象,这个对象的类型是TermsHashPerField
,可以看processField
方法。
private int processField(IndexableField field, long fieldGen, int fieldCount) throws IOException, AbortingException {
//地段名称
String fieldName = field.name();
//字段类型,eg:Stored
IndexableFieldType fieldType = field.fieldType();
//声明一个PerField对象
DefaultIndexingChain.PerField fp = null;
//这里比较重要,在这个方法中创建一个PerField对象
fp = this.getOrAddField(fieldName, fieldType, true);
//对字段的值进行分词处理,并建立倒排索引
fp.invert(field, first);
}
processField
方法中比较重要的逻辑就是创建PerField
对象和分词建立倒排索引,下面分别来看。
2.1 创建PerField
对象
创建PerField
对象,是在getOrAddField
方法中实现的。getOrAddField
方法代码如下。
private DefaultIndexingChain.PerField getOrAddField(String name, IndexableFieldType fieldType, boolean invert) {
//方法中比较重要的逻辑就是new一个PerField对象。
fp = new DefaultIndexingChain.PerField(fi, invert);
//将PerField对象存放在fieldHash数组中
this.fieldHash[hashPos] = fp;
//返回给上层调用者一个PerField对象
return fp;
}
在new PerField
时,会在PerField的构造方法中执行一些额外的逻辑,其中重要的就是将fieldInfo
对象中的信息添加到termsHash
中,并为每一个Field
创建一个TermsHashPerField
对象,该对象由PerField
持有,并最终存在DefaultIndexingChain
的成员变量fieldHash
数组中。PerField
中的关键代码如下:
public PerField(FieldInfo fieldInfo, boolean invert) {
this.setInvertState();
}
void setInvertState() {
//创建一个TermsHashPerField对象,并由PerField对象持有
this.termsHashPerField = DefaultIndexingChain.this.termsHash.addField(this.invertState, ,this.fieldInfo);
}
需要注意的是在执行addFiled()
方法的时候,会创建一个FreqProxTermsWriterPerField
对象,在创建此对象的时候,执行其父类构造器时,会引用TermsHash
中 的三大缓冲池。引用缓冲池的目的是为了将每一个term信息存储在这些缓冲池中。代码如下:
public FreqProxTermsWriterPerField(FieldInvertState invertState, TermsHash termsHash, FieldInfo fieldInfo, TermsHashPerField nextPerField) {
//调用父类TermsHashPerField的构造方法
super(fieldInfo.getIndexOptions().compareTo(IndexOptions.DOCS_AND_FREQS_AND_POSITIONS) >= 0 ? 2 : 1, invertState, termsHash, nextPerField, fieldInfo);
}
public TermsHashPerField(int streamCount, FieldInvertState fieldState, TermsHash termsHash, TermsHashPerField nextPerField, FieldInfo fieldInfo) {
//引用TermsHash中的缓冲池
this.intPool = termsHash.intPool;
this.bytePool = termsHash.bytePool;
this.termBytePool = termsHash.termBytePool;
//创建一个BytesRefHash对象,这个后面会用到
TermsHashPerField.PostingsBytesStartArray byteStarts = new TermsHashPerField.PostingsBytesStartArray(this, this.bytesUsed);
this.bytesHash = new BytesRefHash(this.termBytePool, 4, byteStarts);
}
2.2 创建倒排索引阶段
建立倒排索引的主要逻辑是在DefaultIndexingChain.PerField.invert()
方法中进行的。在processField()
方法中会先创建PerField fp
对象,然后执行fp.invert()
方法。此方法的主要逻辑就是,先基于分词器对Filed的值进行分词处理,得到一个个的Term对象,在对erm建立一个倒排表,倒排表中存放的主要信息就是Term的长度、字节值、所在文档ID、词频、在文档中的偏移量等信息。
public void invert(IndexableField field, boolean first) throws IOException, AbortingException {
//基于分词器获取分词后的字节流,称之为token流
TokenStream stream = this.tokenStream = field.tokenStream(DefaultIndexingChain.this.docState.analyzer, this.tokenStream);
//对每一个分词,都执行一遍相同的逻辑
while(true){
//得到分词term
stream.reset();
this.invertState.setAttributeSource(stream);
//将token信息保存在termsHashPerField对象中
//具体是保存在payloadAttribute和offsetAttribute中
this.termsHashPerField.start(field, first);
//具体的倒排索引建立工作,在这里执行
this.termsHashPerField.add();
}
}
具体的倒排索引工作是在this.termsHashPerField.add()
中完成的,在这一步主要进行了如下操作:
- 从BytesRefHash中获取termID,同一个字段中的不同term都有一个唯一termID
- 根据termID,将term相关信息存放在PostingsArray中。具体的做法就是:
- 将term的词频记录在
PostingsArray.termFreqs[termID]
中 - 将term所在的文档信息记录在
PostingsArray.lastDocIDs[termID]
和PostingsArray.lastDocIDs[termID]
中 - 将term的偏移量信息存放在
PostingsArray.lastPosition[termID]
和PostingsArray.lastOffset[termID]
中 - 其中1和2中的信息是每处理完一个文档之后,将其写入到
TermsHash
中的bytePool缓冲池中。 - term的偏移量信息,每处理一个就会往
TermsHash
中的bytePool缓冲池中写入一次。
- 将term的词频记录在
- 完成
term -> PostingsArray
倒排索引的建立工作。
查看详细代码如下:
void add() throws IOException {
// <<1>>
/**
在BytesRefHash中为term分配一个唯一id
并同时做了其他的工作:将term信息写入到缓冲区中、PostingsArray中
**/
int termID = this.bytesHash.add(this.termAtt.getBytesRef());
//之前没有处理过这个term
if (termID >= 0) {
//判断是否需要开辟一个新空间,初始情况下都是需要的
if (this.numPostingInt + this.intPool.intUpto > 8192) {
this.intPool.nextBuffer();
}
/**
这里的主要目的就是:
1)往intPool缓冲池中写入信息,存指针信息,指针指向的是term信息在bytePool中的存储位置
2)往PostingsArray.intStarts[termID]中存储指针信息,指针指向term信息在iniPool中的存储位置
3)往PostingsArray.byteStarts[termID]中存储指针信息,指针指向term信息[term长度,term字节值]在
bytePool中的结尾位置
**/
// 2)
this.postingsArray.intStarts[termID] = this.intUptoStart + this.intPool.intOffset;
// 3)
this.postingsArray.byteStarts[termID] = this.intUptos[this.intUptoStart];
// 1) <<2>>
this.newTerm(termID);
} else {
//下面是之前已经处理过这个term,直接执行addTerm()方法即可
//获取termID
termID = -termID - 1;
//根据termID从PostingsArray找到term的所属信息,从intStarts中获取term在initPool中的起始位置
i = this.postingsArray.intStarts[termID];
//从intPool中获取当前使用的buffer
this.intUptos = this.intPool.buffers[i >> 13];
this.intUptoStart = i & 8191;
//执行addTerm操作 <<3>>
this.addTerm(termID);
}
}
从上面的这段代码可以看出,Lucene对term的处理是先去执行TermsHashPerField
中的add()
方法,在add()
方法中主要进行如下处理:
- <<1>> 执行
bytesHash.add()
方法- 判断之前是否处理过这个term,判断的依据是term值、term所属Field是否都相同,是则判定之前处理过,执行
addTerm()
逻辑;不是则判定是一个新的term,执行newTerm()
逻辑。 - 并获取termID,之前没有处理过term的话,则生成一个唯一ID返回,之前处理过的话,将termID返回
- 如果是新来的term的话,在intPool开辟两个字节的空间,用于存储term信息;在bytePool中开辟一块内存空间,用于存储term信息
- 判断之前是否处理过这个term,判断的依据是term值、term所属Field是否都相同,是则判定之前处理过,执行
- 设定
PostingsArray.initStarts
和PostingsArray.byteStarts
中有关term的值 - 执行
newTerm
<<2>>或者addTerm
<<3>>方法
2.2.1 newTerm
当term之前从未处理过的话,就执行newTerm
逻辑,主要的工作就是在缓冲池intPool
和bytePool
中开辟一段内存空间,存储term信息。
由于term是第一次出现,因此term的词频信息和文档id信息并不会再newTerm
阶段中写入到缓冲池bytePool
中,原因是:
- 词频统计在同一个文档中的出现次数,由于该文档还未处理完,因此词频数还未统计出来。
PostingsArray.lastDocID
记录的是term最后一次出现的文档id,只有在开始处理下一个文档的该term的时候,才会把这个文档id写入到bytePool
中。
void newTerm(int termID) {
//使用postings引用Filed层面的freqProxPostingsArray对象,每一个Field都拥有一个词对象。
FreqProxTermsWriterPerField.FreqProxPostingsArray postings = this.freqProxPostingsArray;
//记录当前term当前的文档id
postings.lastDocIDs[termID] = this.docState.docID;
//判断是否记录词频
if (!this.hasFreq) {
postings.lastDocCodes[termID] = this.docState.docID;
} else {
postings.lastDocCodes[termID] = this.docState.docID << 1;
//由于term是第一次出现,因此词频为1
postings.termFreqs[termID] = 1;
//判断是否记录term在文档中的位置信息
if (this.hasProx) {
//这里将term的位置信息写入到bytePool中去 (注1)
this.writeProx(termID, this.fieldState.position);
//判断是否记录term的偏移量信息
if (this.hasOffsets) {
this.writeOffsets(termID, this.fieldState.offset);
}
} else {
assert !this.hasOffsets;
}
}
//将词频值1赋予fieldState.maxTermFrequency
this.fieldState.maxTermFrequency = Math.max(1, this.fieldState.maxTermFrequency);
}
在newTerm
的时候,只会讲tem的位置信息写入到缓冲池中去。如注1所示。
void writeProx(int termID, int proxCode) {
//Lucene并不直接存储term的位置信息,而是存储的是位置的差值信息,再<<1操作的值
this.writeVInt(1, proxCode << 1);
}
void writeVInt(int stream, int i) {
this.writeByte(stream, (byte)i);
}
void writeByte(int stream, byte b) {
//term的位置信息应该写入到bytePool中的位置,是由intPool中的有关该term的第二个元素决定的
int upto = this.intUptos[this.intUptoStart + stream];
//指向了bytePool缓冲池中当前使用的buffer
byte[] bytes = this.bytePool.buffers[upto >> 15];
//确定位置信息要写入的位置
int offset = upto & 32767;
//buffer不够的话,先扩容
if (bytes[offset] != 0) {
offset = this.bytePool.allocSlice(bytes, offset);
bytes = this.bytePool.buffer;
this.intUptos[this.intUptoStart + stream] = offset + this.bytePool.byteOffset;
}
//写入
bytes[offset] = b;
//intPool中有关该term的第二个元素值加1
int var10002 = this.intUptos[this.intUptoStart + stream]++;
}
2.2.2 addTerm
如果term之前都已经处理过的话,会执行addTerm
逻辑。其主要思路就是判断当前term的docID与term的上一个docID是否一致,不一致的话,说明上一个文档已经处理完了,可以将有关上一个文档的该term的词频,docID写入到缓冲池中了。如果一致的话,说明属于同一个文档,且当前文档没有处理完,词频继续累加,docID继续暂存在lastDocIDs[termID]中。
void addTerm(int termID) {
//使用postings引用Filed层面的freqProxPostingsArray对象,每一个Field都拥有一个词对象。
FreqProxTermsWriterPerField.FreqProxPostingsArray postings = this.freqProxPostingsArray;
//是否记录词频
if (!this.hasFreq) {
if (this.docState.docID != postings.lastDocIDs[termID]) {
assert this.docState.docID > postings.lastDocIDs[termID];
this.writeVInt(0, postings.lastDocCodes[termID]);
postings.lastDocCodes[termID] = this.docState.docID - postings.lastDocIDs[termID];
postings.lastDocIDs[termID] = this.docState.docID;
++this.fieldState.uniqueTermCount;
}
} else if (this.docState.docID != postings.lastDocIDs[termID]) {
//记录词频,且当前文档id与term的上一个docID不一致,说明上一个文档已经处理完了
/**
Lucene在倒排索引中并不直接存储文档的docID,而是存储的docCodes
**/
//如果文档中的term词频为1的话,词频信息和docID信息存在一个字节中
if (1 == postings.termFreqs[termID]) {
this.writeVInt(0, postings.lastDocCodes[termID] | 1);
} else {
//如果term的词频不为1的话,使用2个字节存储词频和docID
this.writeVInt(0, postings.lastDocCodes[termID]);
this.writeVInt(0, postings.termFreqs[termID]);
}
//因为又是一个新文档,因此词频重新计数
postings.termFreqs[termID] = 1;
this.fieldState.maxTermFrequency = Math.max(1, this.fieldState.maxTermFrequency);
//docCodes大致可以理解为记录的是docID与上一个docID的差值
postings.lastDocCodes[termID] = this.docState.docID - postings.lastDocIDs[termID] << 1;
postings.lastDocIDs[termID] = this.docState.docID;
if (this.hasProx) {
//继续写入term的位置信息到缓冲区中
this.writeProx(termID, this.fieldState.position);
if (this.hasOffsets) {
postings.lastOffsets[termID] = 0;
this.writeOffsets(termID, this.fieldState.offset);
}
} else {
assert !this.hasOffsets;
}
++this.fieldState.uniqueTermCount;
} else {
//如果还是在处理同一个文档,那么执行此段逻辑
this.fieldState.maxTermFrequency = Math.max(this.fieldState.maxTermFrequency, ++postings.termFreqs[termID]);
if (this.hasProx) {
this.writeProx(termID, this.fieldState.position - postings.lastPositions[termID]);
if (this.hasOffsets) {
this.writeOffsets(termID, this.fieldState.offset);
}
}
}
}
2.2.3 创建索引阶段总结
Lucene创建倒排索引是以Field为单位进行创建的,每个Field中的不同term都对应一个唯一termID,每个Field中都持有PostingsArray
对象,该对象中维护了几个数组byteStarts[]
、intStarts[]
、textStarts[]
。基于这几个数组,根据termID可以很快速的定位到PerField.term
在缓冲池中存储信息的位置。
2.3 图片描述

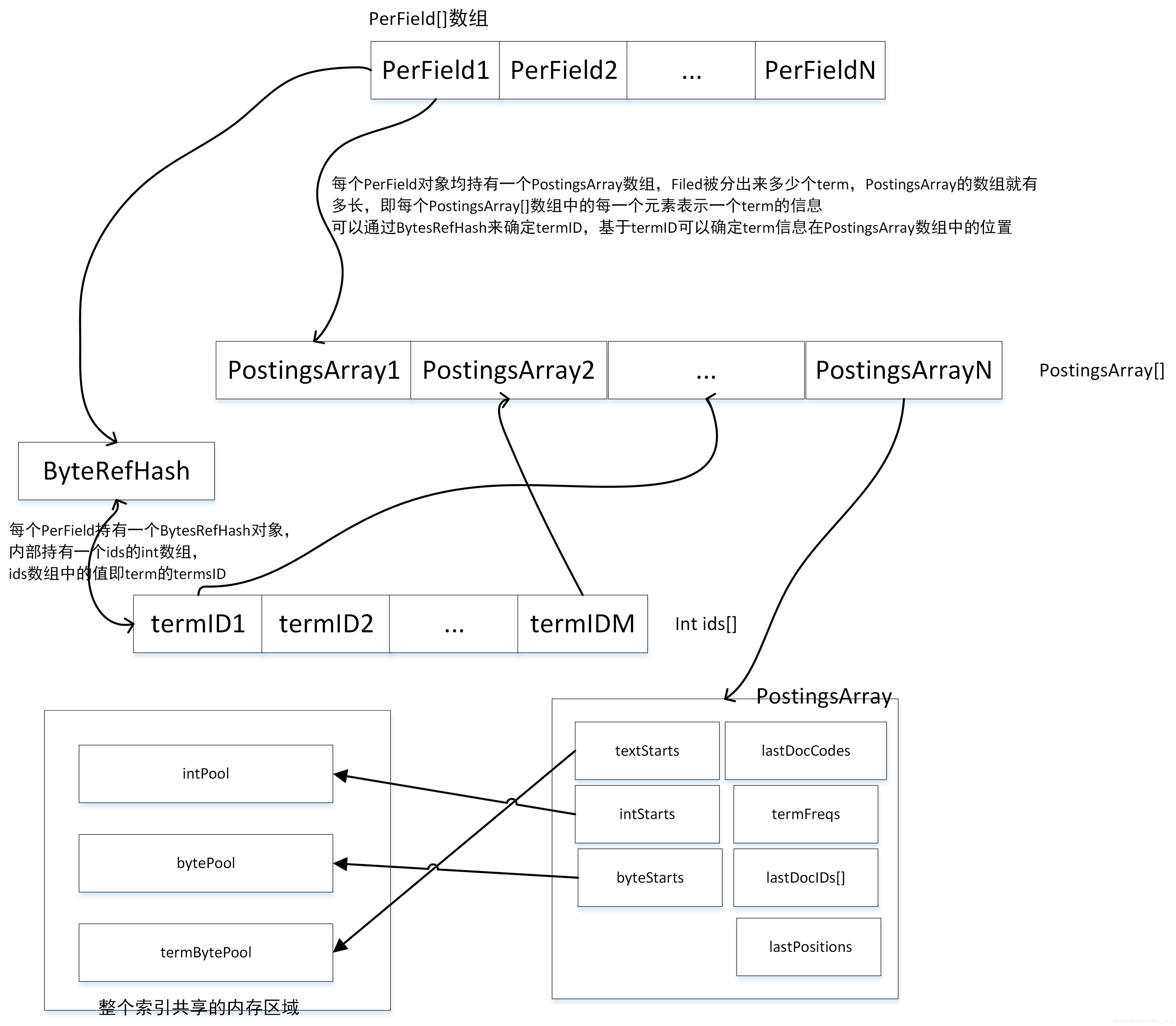

Lucene创建索引的内存细节可以用下图来进行说明。
bytePool和termBytePool指向的是同一块内存区域。内存结构如下
# 有两部分组成,第一部分存储的是term信息、docID、词频,启动docID信息属于间接的docID
# 第二部分存储的term的位置信息,存储的是位置的差值
|termA_length|termA字节值|docID信息|词频|...|termA的位置信息|
# 每个term占有两个字节
#termA_1指向bytePool/termBytePool第一部分的结尾的下一个字节
#termA_2指向bytePool/termBytePool第二部分的结尾的下一个字节
|termA_1|termA_2|
# textStarts[termAID]指向bytePool/termBytePool第一部分的起始位置
# intStarts[termAID]指向intPool中termA_1位置
# byteStarts[termAID]指向bytePool/termBytePool中{termA字节值}结尾的下一个字节
3 遗留问题
1 bytePool
和termBytePool
指向的是同一块内存区域,为什么需要两个?
2 根据termAID
去PostingsArray
中的各种数组中可以很快定位到:
1) term长度、字面值,这个可以通过textStarts[termAID]
获取
2) term的docID信息和词频信息,可以通过结合byteStarts[termAID]
和intPool[termA_1]
的值获取
但是termA在文档中的位置信息并不能快速获取,Lucene是如何获取这部分的信息的?
