STM32 + DP83848 UDP 实验

lrxin1989

已于 2022-07-20 17:41:44 修改

阅读量1.5k

点赞数

文章标签： stm32 单片机 udp

于 2022-07-05 14:29:26 首次发布

本文链接：https://blog.youkuaiyun.com/lrxin1989/article/details/125618772

版权

实现ping

cubemx 版本 6.5.0
stm32芯片：stm32f407vgt6
DP83848 采用RMII模式
cubemx 按照例程配置

1号坑

由于买的板子，DP83848 的时钟频率需要stm32输出，因此需要将stm32时钟限制在150M。对于项目而言，需要支持4.8M的uart，150M时钟不能满足。目前来说，主要是测通stm32的UDP，这个坑后面再填。

2号坑

cubemx生成项目，烧录，发现板子不能跑。
单步调试，发现程序在MX_LWIP_Init() -> lwip_init() -> mem_init() -> mem->next =MEM_SIZE_ALIGNED,时发生崩溃
查看MEM_SIZE_ALIGNED，发现mem.c 的377 行左右有定义

#ifndef LWIP_RAM_HEAP_POINTER
/** the heap. we need one struct mem at the end and some room for alignment */
LWIP_DECLARE_MEMORY_ALIGNED(ram_heap, MEM_SIZE_ALIGNED + (2U * SIZEOF_STRUCT_MEM));
#define LWIP_RAM_HEAP_POINTER ram_heap
#endif /* LWIP_RAM_HEAP_POINTER */

找到LWIP_RAM_HEAP_POINTER在lwipopts.h中有定义

/*----- Default Value for H7 devices: 0x30044000 -----*/
//#define LWIP_RAM_HEAP_POINTER 0x30044000
/*----- Value supported for H7 devices: 1 -----*/
//#define LWIP_SUPPORT_CUSTOM_PBUF 1

此处应该时H7和F4的芯片地址不一样导致的，注释掉发现程序可以正常运行

3号坑

不能ping通现象1

程序可以跑通，但是不能ping通，在路由器上可以看到设备的ip和mac，但是不能ping通，尝试很多方法仍然不行，偶然看到一篇博客：
博客链接: STM32CUBEMX 6.5 LWIP 内存失败PING失败
根据st官方论坛的说法，在lwipopts.h结尾加上

/* USER CODE BEGIN 1 */
#define CHECKSUM_GEN_ICMP 0
#define CHECKSUM_CHECK_ICMP 0
#undef LWIP_SUPPORT_CUSTOM_PBUF
#undef LWIP_RAM_HEAP_POINTER
/* USER CODE END 1 */

问题链接:F4 + FreeRTOS + LwIP. Bad default LWIP_RAM_HEAP_POINTER after updating to v1.9.0.
可以正常ping通。

其他不能ping通的原因

cubemx 生成ETH 引脚有时会出现问题

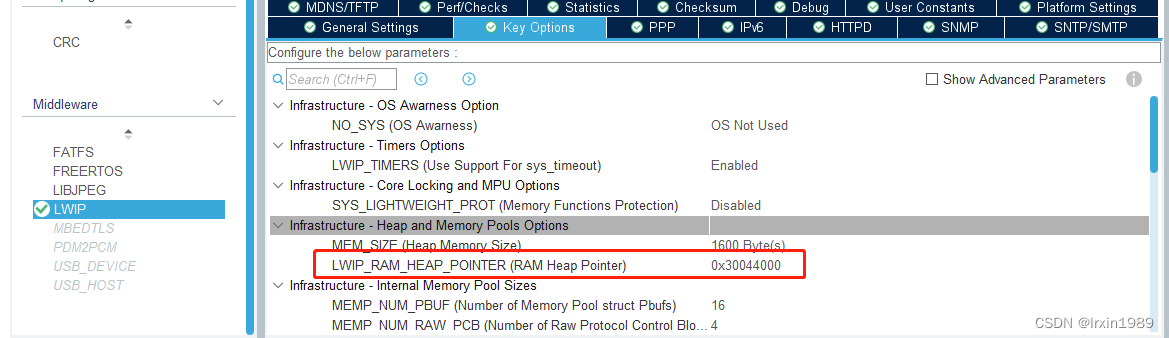

cubemx LWIP - key options 配置RAM heap pointer 有问题（同上屏蔽H7设置）

对于F407芯片，可以将0x30044000改成0x2000E378，参考: STM32CubeIDE1.9.0\STM32CubeMX 6.5 F429IGT6加LAN8720A，配置ETH+LWIP

4号坑

UDP 通讯在使用udp_sendto的时候，需要给struct pbuf中的配置项赋值，默认为0时可能会引起发送不正常。

udp_send_pf->type_internal = 65;
udp_send_pf->flags = 2;
udp_send_pf->ref = 1;
udp_send_pf->if_idx = 1;

5号坑

STM32 内存问题导致程序运行不正常，比如串口接发、网络接发，程序崩溃等
