软件设计模式及体系结构之组合模式

一.结构型模式概述

1.结构型模式(Structural Pattern)关注如何将现有类或对象组织召一起形成更加强大的结构
2.不同的结构型模式从不同的角度组合类或对象,它们在尽可能满足各种面向对象设计原则的同时为类或对象的组合提供一系列巧妙的解决方案
结构型软件设计模式的主要目的是将不同的类和对象组合在一起,形成更大或者更复杂的结构体
该模式不是简单将这些类摆在一起,而是要提供这些类之间的关联方式

1.1类结构型模式

关心类的组合，由多个类组合成一个更大的系统，在类结构型模式中一般只存在继承关系和实现关系

1.2对象结构型模式

关心类与对象的组合，通过关联关系，在一个类中定义另一个类的实例对象,然后通过该对象调用相应的方法

分析

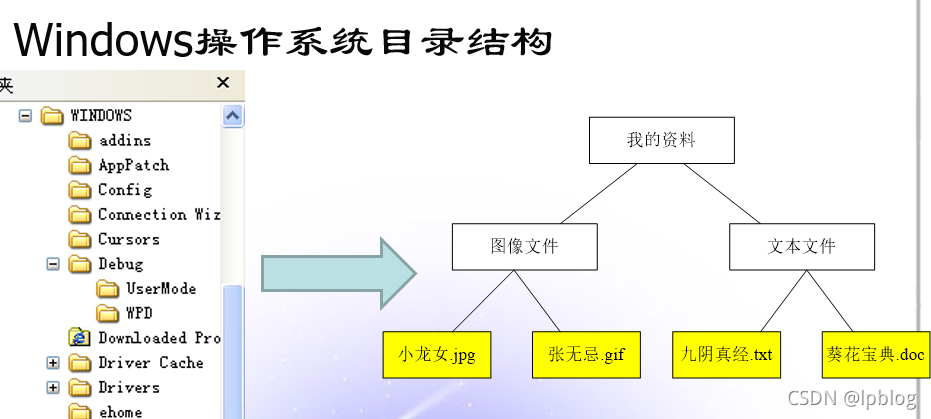

1.在树形目录结构中，包含文件和文件夹两类不同的元素
在文件夹中可以包含文件，还可以继续包含子文件夹
在文件中不能含子文件或者子文件夹
文件夹 ←→容器(Container)
文件 ← →叶子(leaf)

1.当容器对象的某一个方法被调用时，将遍历整个树形结构，寻找也包含这个方法的成员对象并调用执行，牵一而动百，其中使用了递归调用的机制来对整个结构进行处理
2由于容器对象和叶子对象在功能上的区别，在使用对象的代码中必须有区别地对待容器对象和叶子对象,而实际上大多数情况下客户端希望一致性地处理它们,因为对于这些对象的区别对待将会使程序非常复杂
如何一致地对往待容器对象和叶子对象
组合模式通过一种巧妙的设计方案使得用户可以一致性地处理整个树形结构或者树形结构的一部分它描述了如何将容器对象和叶子对象进行递归组合,使得用户在使用时无须对它们进行区分。可以一致地对待容器对象和叶子对象。

2.组合模式定义

组合模式：组合多个对象形成树形结构以表示具有部分-整体关系的层次结构。组合模式让客户端可以统一对待单个对象和组合对象。
对象结构型模式
1.又称为“部分-整体”(Part- Whole)模
2.将对象组织到树形结构中,可以用来描述整体与部分的关系

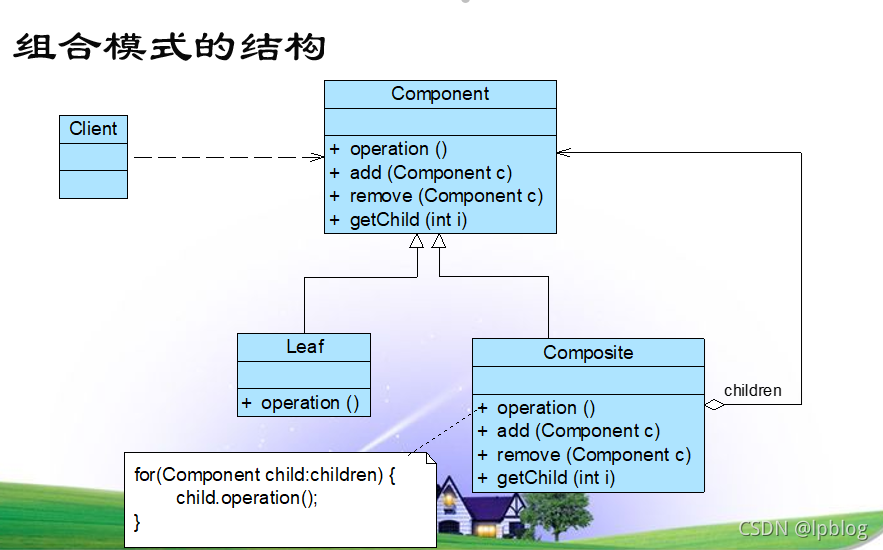

组合模式包含以下3个角色
Component(抽象构件)
Leaf(叶子构件)
Composite(容器构件)

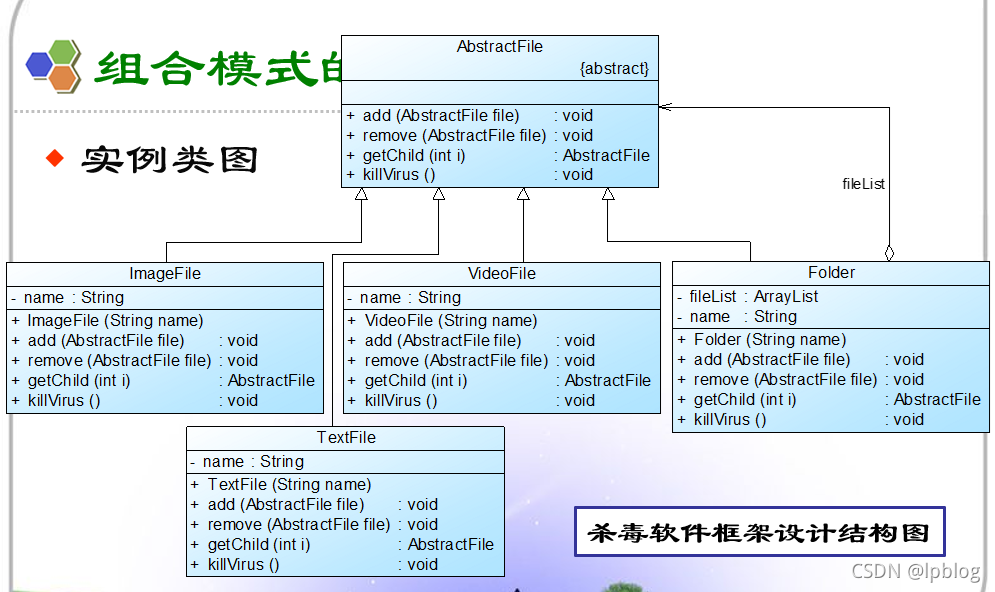

3.实例

某软件公司欲开发一个杀毒( Antivirus)软件,该软件既可以对某个文件夹( Folder)杀毒,也可以对某个指定的文件(File)进行杀毒。该杀毒以根据各类文件的特点,为不同类型的文件提供不同的杀毒方式,例如图像文件( Pagefile)和文本文件( TextFile的杀毒方式就有所差异。现使用
模式来设计该杀毒软件的整体框架
