浅谈Linux Virtual Server

❎ 集群的概念

1️⃣ 系统性能扩展方式：

  • Scale UP：垂直扩展，向上扩展,增强，性能更强的计算机运行同样的服务
  • Scale Out：水平扩展，向外扩展,增加设备，并行地运行多个服务调度分配问题，
  • 集群(Cluster)即是向外扩展思路的体现
  • 垂直扩展不再提及：
    随着计算机性能的增长，其价格会成倍增长
    单台计算机的性能是有上限的，不可能无限制地垂直扩展

2️⃣ 集群的概念和分类

  • Cluster：集群，为解决某个特定问题将多台计算机组合起来形成的单个系统

▶1 Linux Cluster类型

  • LB(Load Balancing)：负载均衡

  • HA(High Availiablity)：高可用

    • SPOF(Single Point Of Failure)：单点失败，必须尽可能消灭出现单点失败的环节
    • MTBF(MeanTime Between Failure)：平均无故障时间
    • MTTR(MeanTime To Restoration/Repair)：平均恢复前时间，即故障修复时间
    • A=MTBF/（MTBF+MTTR）
      取值范围(0,1)：99%, 99.5%, 99.9%, 99.99%, 99.999%, 99.9999%，生产环境要求99.999%以上，即一年内故障时间不超过0.001%（约5分钟）

  • HPC(High-performance computing)：高性能，超级计算机

▶2 Cluster按照实现分类

  • 硬件
    F5 Big-IP
    Citrix Netscaler
    A10 A10

  • 软件
    lvs：Linux Virtual Server
    nginx：支持四层调度
    haproxy：支持四层调度

▶3 Cluster基于工作协议层次分类

  • 传输层（通用）：基于IP地址与端口DPORT
    LVS：
    nginx：stream
    haproxy：mode tcp

  • 应用层（专用）：针对特定协议，自定义的请求模型分类
    也称作代理服务器(proxy server)
    http：nginx, httpd, haproxy(mode http), …
    fastcgi：nginx, httpd, …
    mysql：mysql-proxy, …

3️⃣ 负载均衡下实现会话保持

  • http协议是无状态的，cookie和session机制实现会话保持

  • 在负载均衡模式下，相同客户端的前后连接可能被分配给不同的服务器提供服务，需要有相关技术解决会话保持问题

  • 三种解决技术：

    • session sticky：同一用户调度固定服务器
      Source IP：LVS sh算法（对某一特定服务而言）
      Cookie
    • session replication：每台服务器拥有全部session
      session multicast cluster
    • session server：专门的session服务器
      Memcached, Redis

❎ Linux Virtual Server简介

1️⃣ LVS介绍

  • LVS(Linux Virtual Server)：负载调度器，集成内核

  • 工作原理：VS根据请求报文的目标IP和目标协议及端口将其调度转发至某RS，根据调度算法来挑选RS

  • LVS集群类型中的术语：

VS：Virtual Server，又称Director, Dispatcher(调度器), Load Balancer
RS：Real Server(lvs), upstream server(nginx), backend server(haproxy)
CIP：Client IP
VIP：Virtual server IP，LVS外网的IP
DIP：Director IP，LVS内网的IP
RIP：Real server IP
  • 访问流程：CIP <–> VIP == DIP <–> RIP
    在这里插入图片描述
  • LVS集群类型
    • lvs-nat：修改请求报文的目标IP，即多目标IP的DNAT
    • lvs-dr：操纵封装新的MAC地址
    • lvs-tun：在原请求IP报文之外新加一个IP首部
    • lvs-fullnat：修改请求报文的源和目标IP

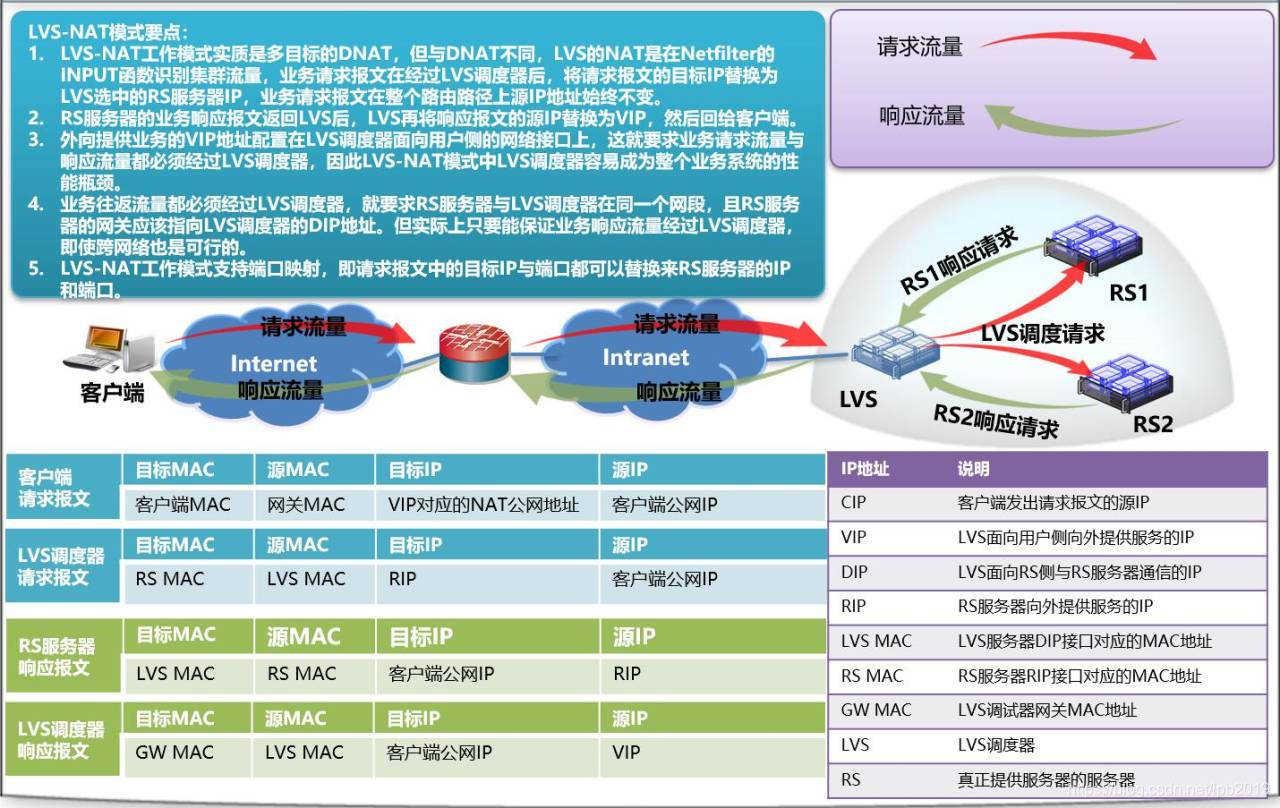

2️⃣ LVS-NAT模式

实现原理
本质是多目标IP的DNAT，通过将请求报文中的目标地址和目标端口修改为VS调度的RS的RIP和PORT实现转发

特点

  • RIP和DIP建议在同一个IP网络，且应该使用私网地址；RS的网关要指向DIP
  • 请求报文和响应报文都必须经由Director转发，Director易于成为系统瓶颈
  • 支持端口映射，可修改请求报文的目标PORT
  • VS必须是Linux系统，RS可以是任意OS系统

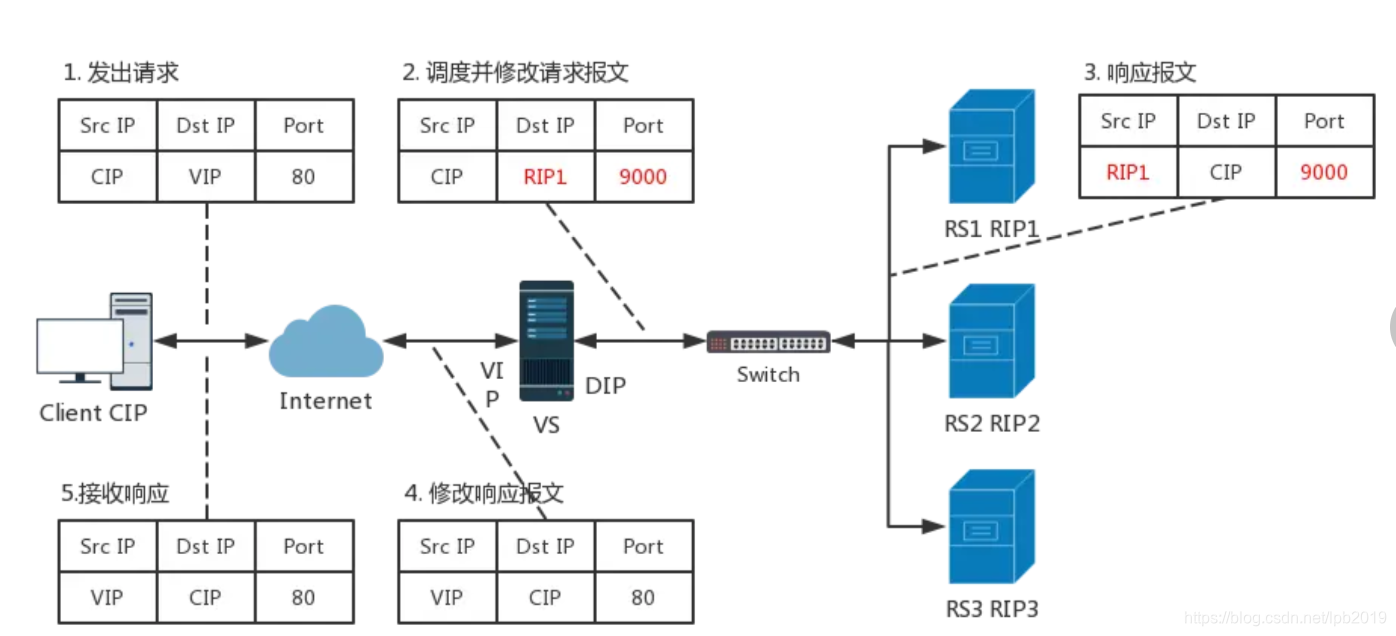

    在这里插入图片描述
    在这里插入图片描述

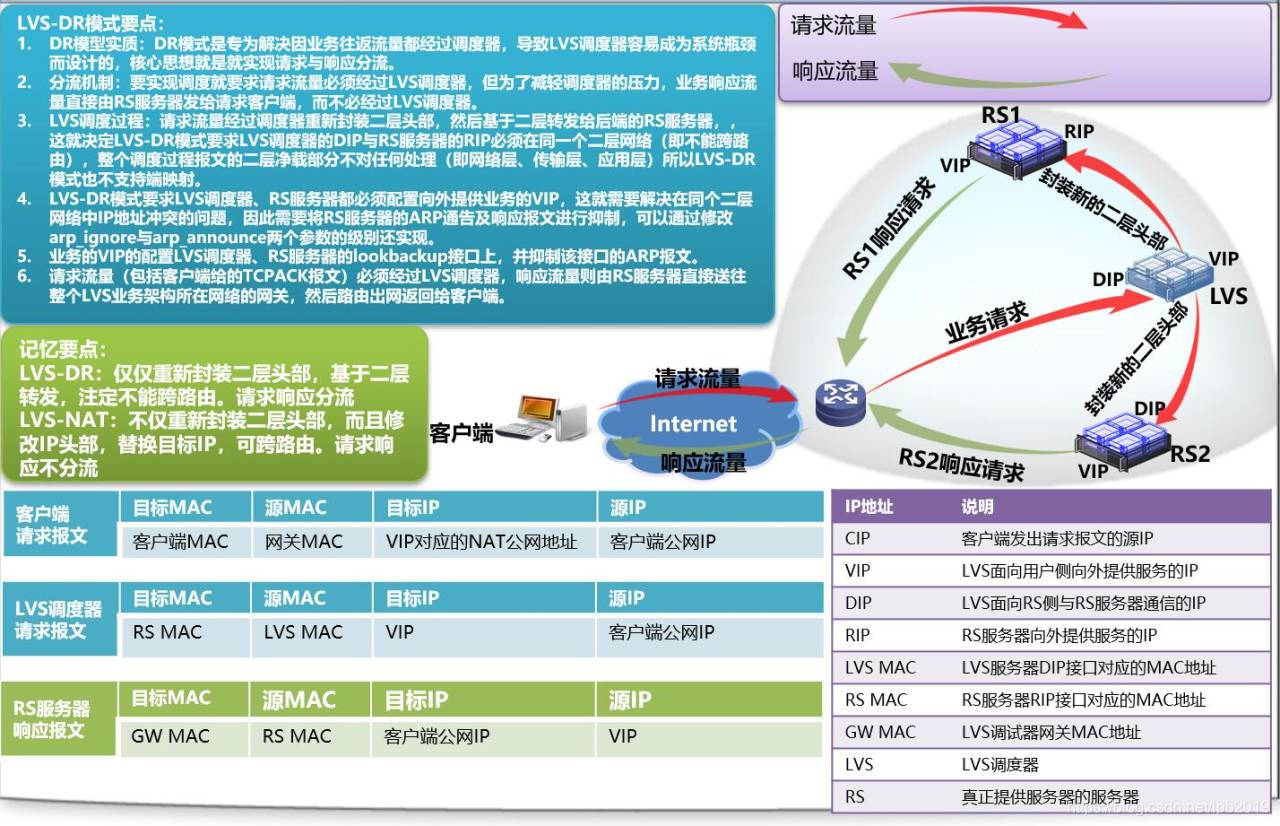

3️⃣ LVS-DR(Direct Routing)模式

▶1 LVS-DR实现原理

  • 通过为请求报文重新封装一个MAC首部进行转发
  • 源MAC是DIP所在的接口的MAC，目标MAC是VS调度的RS的RIP所在接口的MAC地址
  • 源IP/PORT，以及目标IP/PORT均保持不变

▶2 LVS-DR模式特点

  • 直接路由，LVS默认模式，应用最广泛
  • Director和各RS都配置有VIP
  • 源IP/PORT以及目标IP/PORT均保持不变
  • RS的RIP可以使用私网地址，也可以是公网地址；RIP与DIP在同一IP网络；RIP的网关不能指向DIP，以确保响应报文不会经由Director
  • RS和Director要在同一个物理网络
  • 请求报文要经由Director，但响应报文不经由Director，而由RS直接发往Client
  • 不支持端口映射（端口不能修改）
  • RS可使用大多数OS系统

▶3 LVS-DR调度条件

  • 通过RS目标MAC实现调度的条件：防止IP地址冲突

  • 有以下三种方法

    • Director上静态绑定VIP和RS的MAC地址
    • 在RS上使用arptables工具
      arptables -A IN -d $VIP -j DROP
      arptables -A OUT -s $VIP -j mangle --mangle-ip-s $RIP
    • 在RS上修改内核参数以限制arp通告及应答级别，推荐此种方法
    echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce

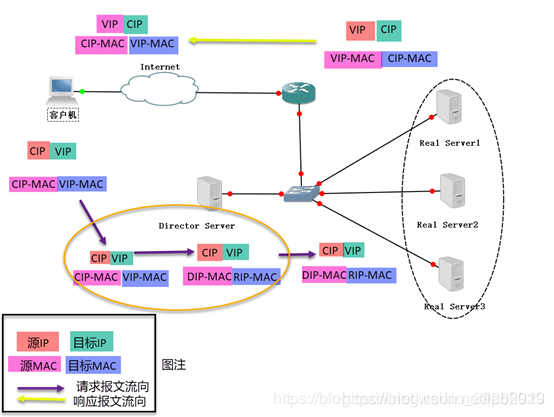

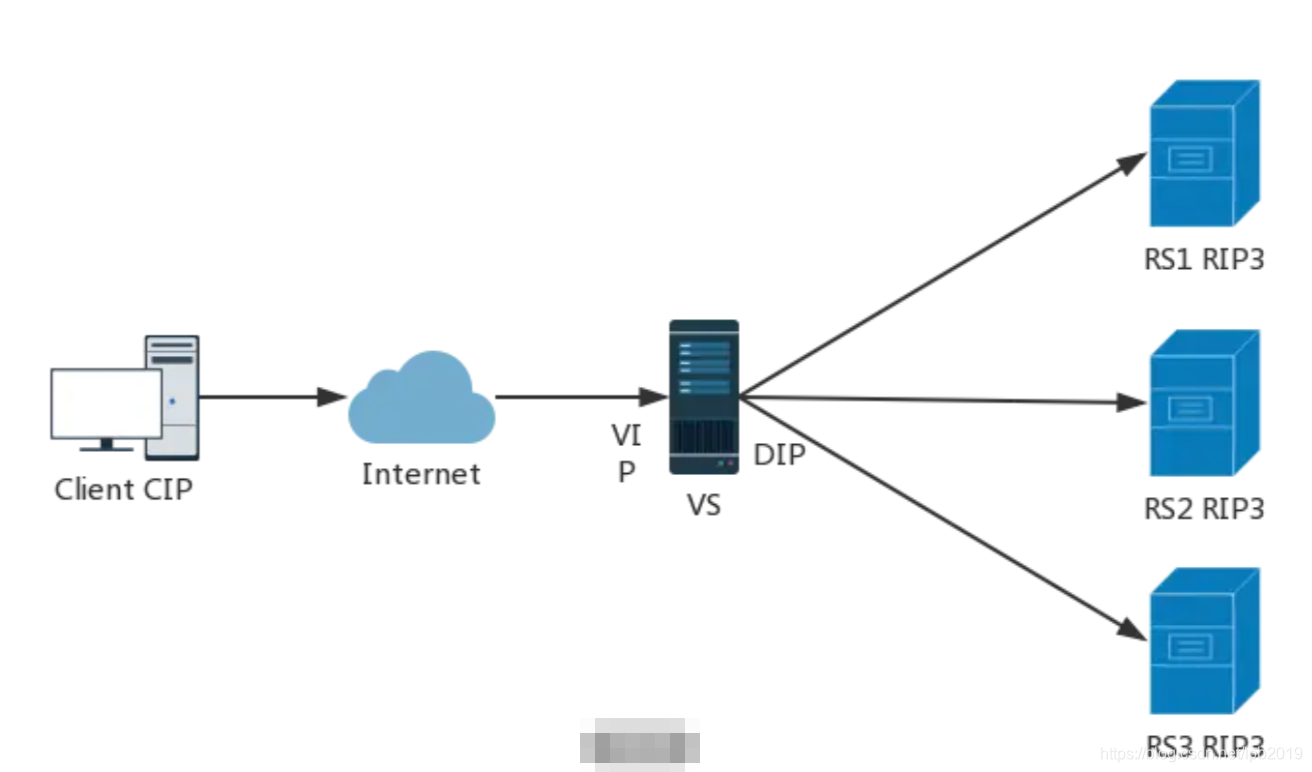

  • 流程原理图
    在这里插入图片描述
    在这里插入图片描述

4️⃣ LVS-TUN模式

▶ 实现原理：

  • 不修改请求报文的IP首部（源IP为CIP，目标IP为VIP）
  • 而是在原IP报文之外再封装一个IP首部（源IP是DIP，目标IP是RIP），将报文发往挑选出的目标RS；
  • RS直接响应给客户端（源IP是VIP，目标IP是CIP）

▶ LVS-TUN模式特点：

  • DIP, VIP, RIP都应该是公网地址
  • RS的网关不能，也不可能指向DIP
  • 请求报文要经由Director，但响应不能经由Director
  • 不支持端口映射
  • RS的OS须支持隧道功能

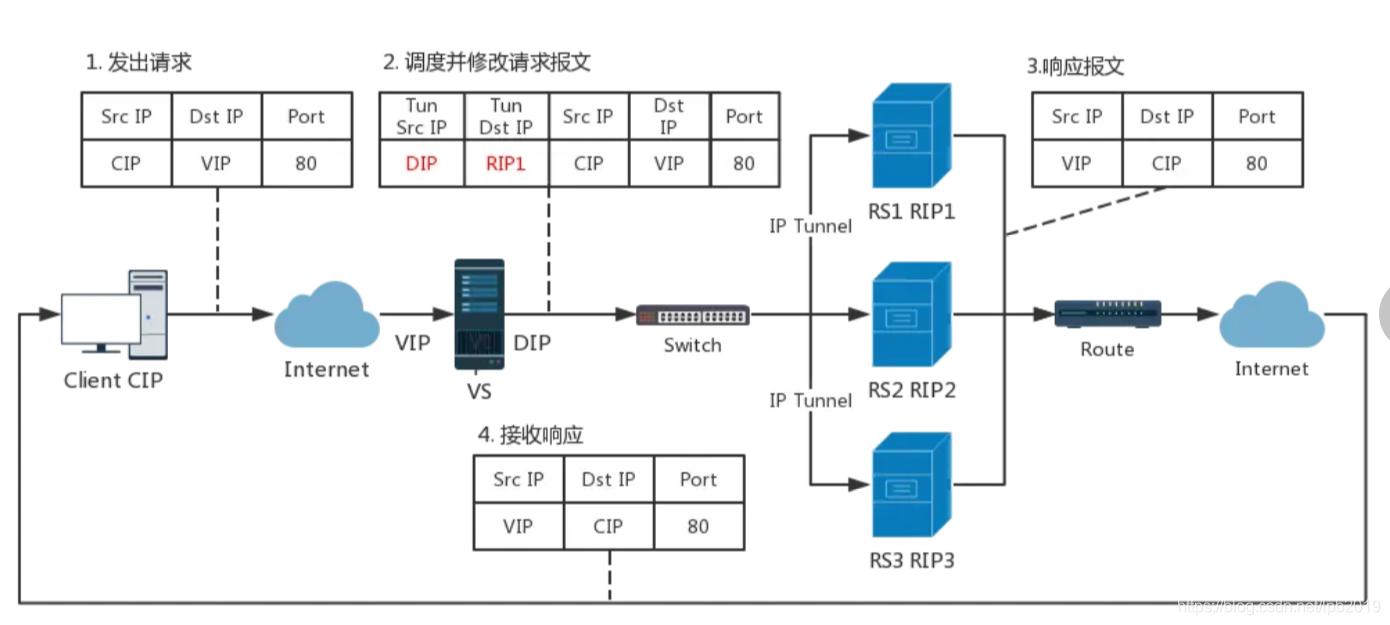

  • 流程原理
    在这里插入图片描述

5️⃣ LVS-FULLNAT模式

▶ 实现原理：

  • 通过同时修改请求报文的源IP地址和目标IP地址进行转发
    CIP --> DIP
    VIP --> RIP

▶ LVS-FULLNAT模式特点：

  • VIP是公网地址，RIP和DIP是私网地址，且通常不在同一IP网络；因此，RIP的网关一般不会指向DIP
  • RS收到的请求报文源地址是DIP，因此，只需响应给DIP；但Director还要将其发往Client
  • 请求和响应报文都经由Director
  • 支持端口映射；
  • 注意：此类型kernel默认不支持

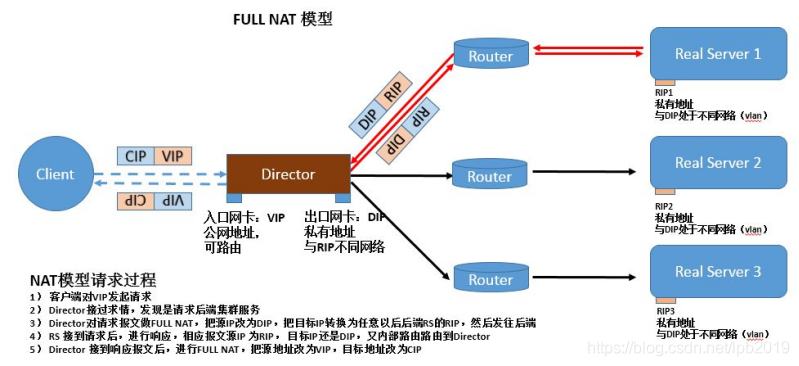

  • 流程原理图
    在这里插入图片描述

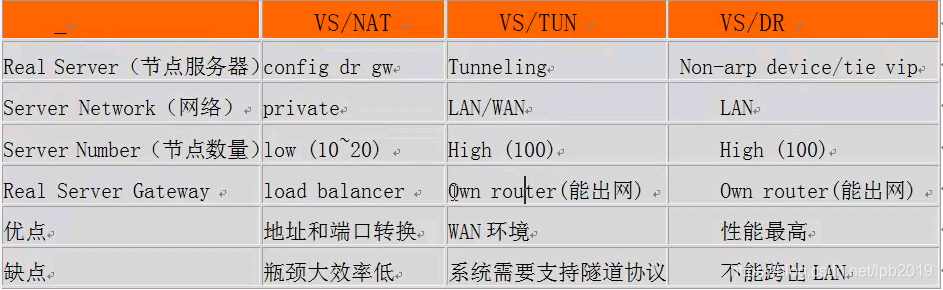

6️⃣ LVS四种模式异同

在这里插入图片描述

  • lvs-nat与lvs-fullnat：请求和响应报文都经由Director
    lvs-nat：RIP的网关要指向DIP
    lvs-fullnat：RIP和DIP未必在同一IP网络，但要能通信

  • lvs-dr与lvs-tun：请求报文要经由Director，但响应报文由RS直接发往Client
    lvs-dr：通过封装新的MAC首部实现，通过MAC网络转发
    lvs-tun：通过在原IP报文外封装新IP头实现转发，支持远距离通信

7️⃣ LVS 调度算法

  • 根据调度时是否考虑各RS当前的负载状态，分为静态方法和动态方法

🌐 静态算法(四种)

只根据算法进行调度 而不考虑后端服务器的实际连接情况和负载情况

▶ RR：轮叫调度（Round Robin）

调度器通过”轮叫”调度算法将外部请求按顺序轮流分配到集群中的真实服务器上，它均等地对待每一台服务器，而不管服务器上实际的连接数和系统负载｡

▶ WRR：加权轮叫（Weight RR）

调度器通过“加权轮叫”调度算法根据真实服务器的不同处理能力来调度访问请求。这样可以保证处理能力强的服务器处理更多的访问流量。调度器可以自动问询真实服务器的负载情况,并动态地调整其权值。

▶ DH：目标地址散列调度（Destination Hash ）

根据请求的目标IP地址，作为散列键(HashKey)从静态分配的散列表找出对应的服务器，若该服务器是可用的且未超载，将请求发送到该服务器，否则返回空。

▶ SH：源地址 hash（Source Hash）

源地址散列”调度算法根据请求的源IP地址，作为散列键(HashKey)从静态分配的散列表找出对应的服务器，若该服务器是可用的且未超载，将请求发送到该服务器，否则返回空｡

🌐 动态算法(六种)

前端的调度器会根据后端真实服务器的实际连接情况来分配请求

▶ LC：最少链接（Least Connections）

调度器通过”最少连接”调度算法动态地将网络请求调度到已建立的链接数最少的服务器上。如果集群系统的真实服务器具有相近的系统性能，采用”最小连接”调度算法可以较好地均衡负载。

▶ WLC：加权最少连接(默认采用的就是这种)（Weighted Least Connections）

在集群系统中的服务器性能差异较大的情况下，调度器采用“加权最少链接”调度算法优化负载均衡性能，具有较高权值的服务器将承受较大比例的活动连接负载｡调度器可以自动问询真实服务器的负载情况,并动态地调整其权值。

▶ SED：最短延迟调度（Shortest Expected Delay ）

在WLC基础上改进，Overhead = （ACTIVE+1）*256/加权，不再考虑非活动状态，把当前处于活动状态的数目+1来实现，数目最小的，接受下次请求，+1的目的是为了考虑加权的时候，非活动连接过多缺陷：当权限过大的时候，会倒置空闲服务器一直处于无连接状态。

▶ NQ永不排队/最少队列调度（Never Queue Scheduling NQ）

无需队列。如果有台 realserver的连接数＝0就直接分配过去，不需要再进行sed运算，保证不会有一个主机很空间。在SED基础上无论+几，第二次一定给下一个，保证不会有一个主机不会很空闲着，不考虑非活动连接，才用NQ，SED要考虑活动状态连接，对于DNS的UDP不需要考虑非活动连接，而httpd的处于保持状态的服务就需要考虑非活动连接给服务器的压力。

▶ LBLC：基于局部性的最少链接（locality-Based Least Connections）

基于局部性的最少链接”调度算法是针对目标IP地址的负载均衡，目前主要用于Cache集群系统｡该算法根据请求的目标IP地址找出该目标IP地址最近使用的服务器，若该服务器是可用的且没有超载，将请求发送到该服务器;若服务器不存在，或者该服务器超载且有服务器处于一半的工作负载，则用“最少链接”的原则选出一个可用的服务器，将请求发送到该服务器｡

▶ LBLCR：带复制的基于局部性最少连接（Locality-Based Least Connections with Replication）

带复制的基于局部性最少链接”调度算法也是针对目标IP地址的负载均衡，目前主要用于Cache集群系统｡它与LBLC算法的不同之处是它要维护从一个目标IP地址到一组服务器的映射，而LBLC算法维护从一个目标IP地址到一台服务器的映射｡该算法根据请求的目标IP地址找出该目标IP地址对应的服务器组，按”最小连接”原则从服务器组中选出一台服务器，若服务器没有超载，将请求发送到该服务器；若服务器超载，则按“最小连接”原则从这个集群中选出一台服务器，将该服务器加入到服务器组中，将请求发送到该服务器｡同时，当该服务器组有一段时间没有被修改，将最忙的服务器从服务器组中删除，以降低复制的程度。

❎ LVS 相关软件

1️⃣ 程序包:ipvsadm

  • ipvsadm：集群服务管理和集群服务的RS管理工具

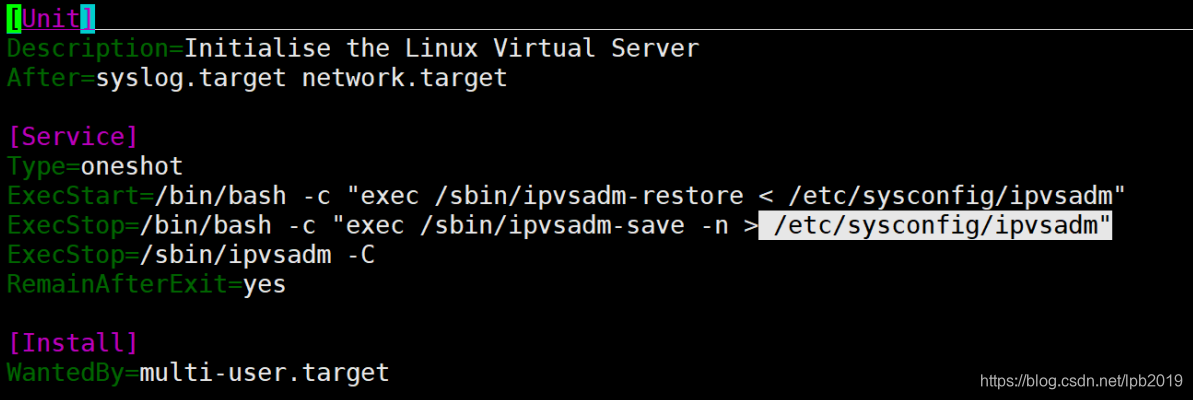

  • Unit File: ipvsadm.service
    在这里插入图片描述
  • 主程序：/usr/sbin/ipvsadm
  • 规则保存工具：/usr/sbin/ipvsadm-save
  • 规则重载工具：/usr/sbin/ipvsadm-restore
  • 配置文件：/etc/sysconfig/ipvsadm-config

2️⃣ ipvsadm管理集群服务

ipvsadm命令

  • 增、改
    ipvsadm -A|E -t|u|f service-address [-s scheduler] [-p [timeout]]

  • 删除
    ipvsadm -D -t|u|f service-address

  • -t|u|f service-address

    • service-address：VIP:PORT
      -t：TCP协议的端口，VIP:TCP_PORT
      -u：UDP协议的端口，VIP:UDP_PORT
      -f：firewall MARK，标记，一个数字
      [-s scheduler]：指定集群的调度算法，默认为wlc

  • ipvsadm工具示例用法

# 管理集群服务
ipvsadm -A|E -t|u|f service-address [-s scheduler] [-p [timeout]] [-M netmask]
[--pe persistence_engine] [-b sched-flags]
ipvsadm -D -t|u|f service-address #删除
ipvsadm –C #清空
ipvsadm –R #重载
ipvsadm -S [-n] #保存

3️⃣ ipvsadm管理集群上的RS

ipvsadm命令：

  • 增、改
    ipvsadm -a|e -t|u|f service-address -r server-address [-g|i|m] [-w weight]

  • 删除
    ipvsadm -d -t|u|f service-address -r server-address

  • -t| u | f VIP:PORT -r RIP:PORT，省略PORT则为不做端口映射

  • lvs类型：
    -g：gateway，dr类型，默认
    -i：ipip，tun类型
    -m：masquerade，nat类型

  • -w weight：权重

4️⃣ FWM(FireWall Mark)

  • FWM的功能：分类报文并基于标记定义集群服务；实现多个不同的应用使用同一个集群服务进行调度
    • 基于iptables的mangle表来实现
    • MARK target 可用于给特定的报文打标记
      --set-mark value
    • 其中：value 可为0xffff格式，表示十六进制数
  • 实现方法：
    • 在Director主机打标记
      iptables -t mangle -A PREROUTING -d $vip -p $proto -m multiport --dports $port1,$port2,… -j MARK --set-mark NUMBER
    • 在Director主机基于标记定义集群服务
      ipvsadm -A -f NUMBER [options]
    • –set-mark NUMBER：NUMBER为16进制数
  • 示例

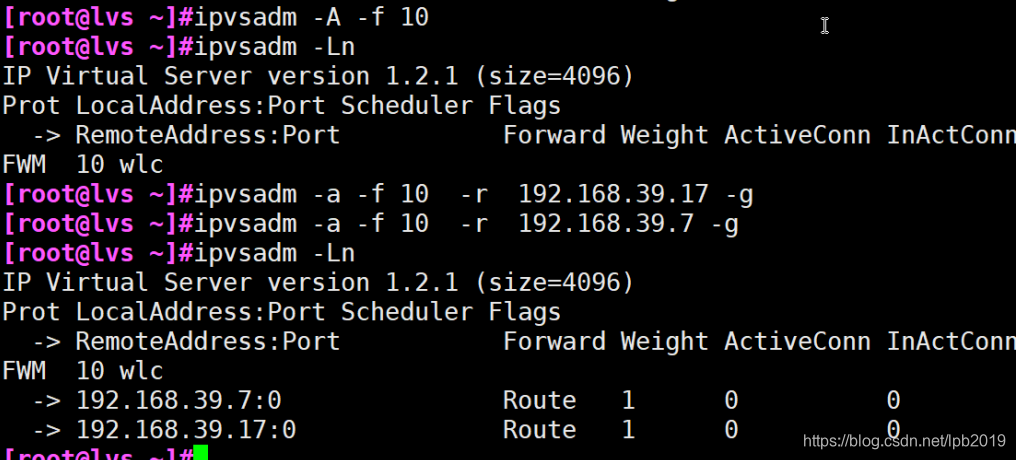

[root@lvs ~]#ipvsadm -A -f 10
[root@lvs ~]#ipvsadm -a -f 10 -r 192.168.39.17 -g
[root@lvs ~]#ipvsadm -a -f 10 -r 192.168.39.7 -g
[root@lvs ~]#ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
FWM 10 wlc
-> 192.168.39.7:0 Route 1 0 0
-> 192.168.39.17:0 Route 1 0 0

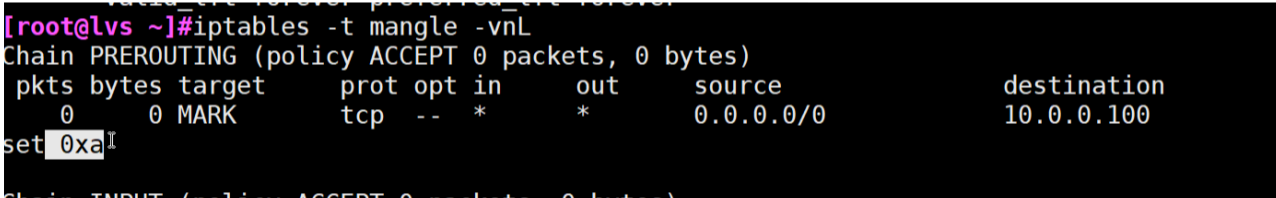

在这里插入图片描述
在这里插入图片描述

5️⃣ LVS 持久连接

  • session 绑定：对共享同一组RS的多个集群服务，需要统一进行绑定，lvs sh算法无法实现

  • 持久连接(lvs persistence)模板：实现无论使用任何调度算法，在一段时间内（默认360s），能够实现将来自同一个地址的请求始终发往同一个RS
    ipvsadm -A|E -t|u|f service-address [-s scheduler] -p [timeout]

  • 持久连接实现方式：

    • 每端口持久（PPC）：每个端口对应定义为一个集群服务，每集群服务单独调度
    • 每防火墙标记持久（PFWMC）：基于防火墙标记定义集群服务；可实现将多个端口上的应用统一调度，即所谓的port Affinity
    • 每客户端持久（PCC）：基于0端口（表示所有服务）定义集群服务，即将客户端对所有应用的请求都调度至后端主机，必须定义为持久模式(基本不用，会开放主机全部端口)

  • 示例

[root@lvs ~]#ipvsadm -E -f 10 -p
[root@lvs ~]#ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
FWM 10 wlc persistent 360
-> 192.168.39.7:0 Route 1 0 15
-> 192.168.39.17:0 Route 1 0 7
[root@lvs ~]#ipvsadm -E -f 10 -p 3600
[root@lvs ~]#ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
FWM 10 wlc persistent 3600
-> 192.168.39.7:0 Route 1 0 79
-> 192.168.39.17:0 Route 1 0 7

6️⃣ 其他ipvsadm命令

清空定义的所有内容：ipvsadm -C
清空计数器：ipvsadm -Z [-t|u|f service-address]
查看：ipvsadm -L|l [options]
--numeric, -n：以数字形式输出地址和端口号
--exact：扩展信息，精确值
--connection，-c：当前IPVS连接输出
--stats：统计信息
--rate ：输出速率信息
查看当前内存中ipvs规则：/proc/net/ip_vs
查看当前内存中ipvs连接：/proc/net/ip_vs_conn

7️⃣ 保存及重载规则

  • 保存：建议保存至/etc/sysconfig/ipvsadm
ipvsadm-save > /PATH/TO/IPVSADM_FILE
ipvsadm -S > /PATH/TO/IPVSADM_FILE
systemctl stop ipvsadm.service
  • 重载：
ipvsadm-restore < /PATH/FROM/IPVSADM_FILE
ipvsadm -R < /PATH/FROM/IPVSADM_FILE
/ 上述两条命令一个意思
systemctl restart ipvsadm.service
