DPDK LPM 查找实现

LPM 实现需求

典型路由添加格式：

ip route add to 192.168.1.0/24 dev eth0
ip route add to 192.168.1.0/24  via 192.168.1.1 dev eth0

DPDK LPM 实现的是第一种的高速查找，对于第二种需求，则是增加外挂的next hop table 来实现。
即通过DPDK LPM 可实现两种到next hop id 的映射：

1. next hop id 如果为port id ，那么就对应第一种路由，直接出网口
2. 如果next hop id 另外一张下一条路由表的索引，则可以实现第二种路由规则

所以目前LPM 的entry 查找结果的字段 uint32_t next_hop :24 其具体的定义由应用自行实现

LPM 数据结构设计

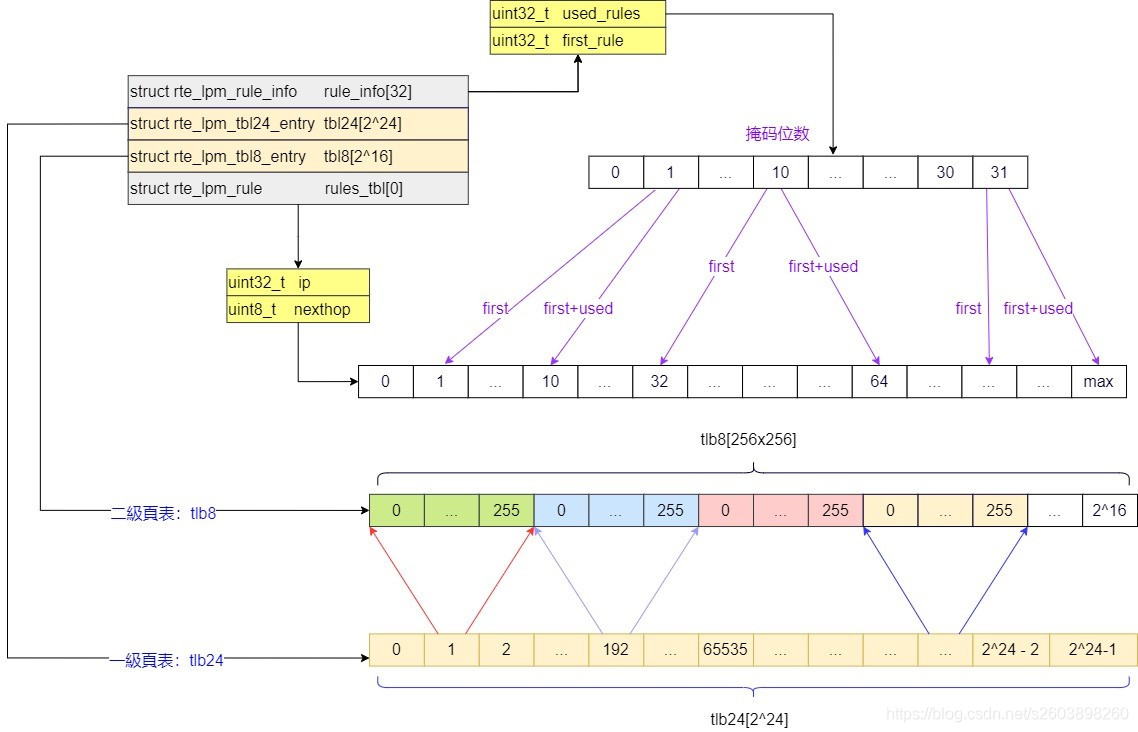

DPDK 的LPM 设计，类似内存管理的页表，用二级结构实现：
第一级用一个hash表lpm->tbl24管理，查找目的IP的高24bit位作为索引
第二级有很多个独立的hash表，所有表统一由lpm->tbl8管理。具体用哪个表，由上一级查找结果tbl24表entry中查找到的next_hop字段确定。即：在表lpm->tbl8[tbl8_index] 表中查找，用查找目的IP的低8位作为索引，这里tbl8_index就是上一级查找结果tbl24表entry中查找到的next_hop
其表entry为：

/** @internal Tbl24 entry structure. */
__extension__
struct rte_lpm_tbl_entry {
	/**
	 * Stores Next hop (tbl8 or tbl24 when valid_group is not set) or
	 * a group index pointing to a tbl8 structure (tbl24 only, when
	 * valid_group is set)
	 */
	uint32_t next_hop    :24;
	/* Using single uint8_t to store 3 values. */
	uint32_t valid       :1;   /**< Validation flag. */
	/**
	 * For tbl24:
	 *  - valid_group == 0: entry stores a next hop
	 *  - valid_group == 1: entry stores a group_index pointing to a tbl8
	 * For tbl8:
	 *  - valid_group indicates whether the current tbl8 is in use or not
	 */
	uint32_t valid_group :1;
	uint32_t depth       :6; /**< Rule depth. */
};

考虑有两点：

1. 从而减少tbl8的存储量 ，
2. 反而 tbl8 也很少用到，大部分掩码都是小于等于24。

所以默认都各个实现基本都默认指定了:config_ipv4.number_tbl8s = 256，所以基本等于默认支持256个tbl8 表。比实际全量存储还是少了不少空间：(2^24 ) * (2 ^8)。以下图为例，图中1，192，都有对应的tbl8，但是2，193 则没有对应的tbl8 表，仅仅因为目前路由规则尚未添加包含。（所以问题：如果要给IP 地址 2 添加一个对应的tbl8，如何扩展呢？）

注意这里tbl8表的实现，有rte_lpm->tbl8统领，每个tbl24 表中的entry 要么对应256个tbl8 entry，并由next hop id 确定首个tbl8entry 的位置(tbl24_entry->next_hop * 256)，要么对应0。

此外LPM 还增加了一个总的管理结构表，即rte_lpm->rules_tbl：

The other main data structure is a table containing the main information about the rules (IP and next hop). This is a higher level table, used for different things:

1. Check whether a rule already exists or not, prior to addition or deletion, without having to actually perform a lookup.
2. When deleting, to check whether there is a rule containing the one that is to be deleted. This is important, since the main data structure will have to be updated accordingly.

该表用于管理所有的路由规则，主要用于增加（rte_lpm_add）和删除（rte_lpm_delete）时使用，而查询时仍然主要用rte_lpm->tbl24和rte_lpm_tbl8用于高速查找（rte_lpm_find）。
其表entry结构如下：

/** @internal Rule structure. */
struct rte_lpm_rule {
	uint32_t ip; /**< Rule IP address. */
	uint32_t next_hop; /**< Rule next hop. */
};

因为在添加和删除时，可以直接根据要添加删除的路由的ip/mask 确定对应路由entry 是否已经存在：

1. 用掩码位数，在rules_info中找到对应的rules_tbl表中的index 范围
2. 进而用ip_masked线性遍历rules_tbl表中的该范围，确定对应路由表项：

/*
 * Finds a rule in rule table.
 * NOTE: Valid range for depth parameter is 1 .. 32 inclusive.
 */
static int32_t
rule_find(struct __rte_lpm *i_lpm, uint32_t ip_masked, uint8_t depth)
{
	uint32_t rule_gindex, last_rule, rule_index;
	//根据掩码找到index 范围
	rule_gindex = i_lpm->rule_info[depth - 1].first_rule;
	last_rule = rule_gindex + i_lpm->rule_info[depth - 1].used_rules;

	//线性查找rules_tbl表，检查是否已经存在ip_masked对应的路由规则
	/* Scan used rules at given depth to find rule. */
	for (rule_index = rule_gindex; rule_index < last_rule; rule_index++) {
		/* If rule is found return the rule index. */
		if (i_lpm->rules_tbl[rule_index].ip == ip_masked)
			return rule_index;
	}

	/* If rule is not found return -EINVAL. */
	return -EINVAL;
}

路由查找

无论tbl24 还是tbl8 ，每个entry的结构，其实主要时next_hop 字段，用于确定从哪个设备出去。

查询时，先用目的ip的高24位查询，如果找到entry，则找到出口设备id：

• ip4_lookup_node_process_scalar
  • 获取 报文目的ip地址，rte_be_to_cpu_32(ipv4_hdr->dst_addr)
  • rte_lpm_lookup //用报文目的ip地址作为输入，查询lpm 表
    • 目的ip高24位作为 tbl24 index：tbl24_index = (ip >> 8)，得到tbl24 中的 tbl_entry
    • 检查tbl_entry从而确定tbl8 是否还需要额外查询：tbl_entry & RTE_LPM_VALID_EXT_ENTRY_BITMASK)
      • 如果tbl8还要额外查（valid_group 为1），则用next_hop 作为tbl8 表的索引，确定用哪个tbl8表：（tbl_entry & 0x00FFFFFF) * RTE_LPM_TBL8_GROUP_NUM_ENTRIES
      • 用ip 低8为作为group 内偏移，从而确定具体的tbl_entry
    • 返回entry中的next_hop作为出口设备/下一条表的索引id

回顾

1. 注意当添加的规则是前缀20掩码时，由于我们采用24掩码长度，所以192.168.1.0/20 其实对应 2^(24-20)=16个表项都是合法的，所以对于这些表项，我们都要用相同的entry 内容去刷新，从而却确保其找到的next hop 都相等，即用固定的24掩码规则下的entry合并，实现20 的掩码效果
2. 相应的，当前缀掩码时28时，我们则在对应的tbl8表内，实现2^(32-28) =16 个表项的相同刷新逻辑，从而用32掩码规则多entry合并，实现28的掩码效果
3. 当tbl8 和tbl24 表entry 被删除时，需要找可能的替代entry。因为是最长匹配算法，当我们的精确entry不需要时，我们可能需要将当前仍然存在的模糊entry的覆盖范围包含我们当前要删除的entry，从而让未来我们精确的rule 匹配的ip 查找时，采用模糊entry的结果。
4. 限制：当前采用256个tbl8 表，即我们允许有256个互不同容的大于24长度的掩码规则，超出后会添加规则失败。互不相容指比如172.168.7.0/25 和 192.168.2.0/25这样的前24比特不相等，且掩码长度都大于24的规则
5. 问题：如果要给IP 地址 2 添加一个对应的tbl8，如何扩展呢？答：无需扩展，直接继续从lpm->tbl8 表按RTE_LPM_TBL8_GROUP_NUM_ENTRIES（256）为一组往后分配，直到找到空闲的组，直接作为当前新tbl24 entry的扩展组。所以tbl8 本质上时按 id 分配组，tbl24中的entry先到先得，后来的tbl24 entry 就继续往后分配即可，直到分配不够。
