    UML（Unified Modeling Language）是一种统一建模语言，为面向对象开发系统的产品进行说明、可视化、和编制文档的一种标准语言。下面将对UML的九种图+包图的基本概念进行介绍以及在软工文档的各个阶段都需要什么UML图。文档中图的出现往往就会减少冗余的文字，所以图是软件工程文档中必不可少的核心内容，UML图就像是软件工程师的“建筑蓝图”，是我们“入行”的必不可少的一课。

一、基本概念

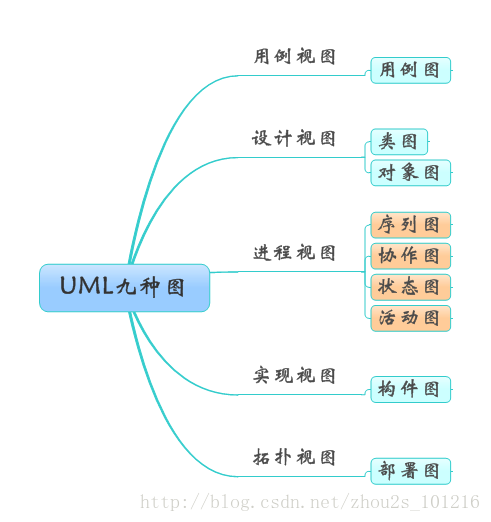

    如上图所示，我按照4+1视图用例视图，设计视图，进程视图，实现视图，拓扑视图 将⑨种图分开。还可以分为静态图和动态图两类。静态图分为：用例图，类图，对象图，包图，构件图，部署图。动态图分为：状态图，活动图，协作图，序列图。

1、用例图（UseCase Diagrams）：
    用例图主要回答了两个问题：1、是谁用软件。2、软件的功能。从用户的角度描述了系统的功能，并指出各个功能的执行者，强调用户的使用者，系统为执行者完成哪些功能。



2、类图（Class Diagrams）：

    用户根据用例图，通过抽象得到类，包括类的内部结构和类之间的关系，是一种静态结构图。



3、对象图（Object Diagrams）:

    对象图是类图的一个实例，描述了系统在具体时间点上包含的对象以及各个对象之间的关系。描述的是交互的静态部分。



4、状态图（Statechart Diagrams）：

    是一种由状态、变迁、事件和活动组成的状态机，用来描述类的对象所有可能的状态以及时间发生时状态的转移条件。



5、活动图（Activity Diagrams）:

    是状态图的一种特殊情况，这些状态大都处于活动状态。本质是一种流程图，它描述了活动到活动的控制流。



6、序列图（Sequence Diagrams）：

    交互图的一种，描述了对象之间消息发送的先后顺序，强调时间顺序。



7、协作图（Collaboration Diagrams）：

    交互图的一种，描述了收发消息的对象的组织关系，强调对象之间的合作关系。



8、构件图（Component Diagrams）：

    描述了一组代码构件的物理结构之间的组织和依赖关系。



9、部署图（Deployment Diagrams）:

    描述了系统运行时进行处理的结点以及在结点上活动的构件的配置。强调了物理设备以及之间的连接关系。





二、图与图对比



1、序列图VS协作图

    序列图和协作图都是交互图。二者在语义上等价，可以相互转化。但是侧重点不同：序列图侧重时间顺序，协作图侧重对象间的关系。



2、状态图VS活动图

    状态图和活动图都是行为图。状态图侧重从行为的结果来描述，活动图侧重从行为的动作来描述。状态图描述了一个具体对象的可能状态以及他们之间的转换。在实际的项目中，活动图并不是必须的，需要满足以下条件：1、出现并行过程&行为；2、描述算法；3、跨越多个用例的活动图。



3、活动图VS交互图

    二者都涉及到对象和他们之间传递的关系。区别在于交互图观察的是传送消息的对象，而活动图观察的是对象之间传递的消息。看似语义相同，但是他们是从不同的角度来观察整个系统的。





三、UML图与软件工程



    了解了UML图，我把它和之前学过的软件工程进行了结合，UML图是软件工程的组成部分，软件工程从宏观的角度保证了软件开发的各个过程的质量。而UML作为一种建模语言，更加有效的实现了软件工程的要求。

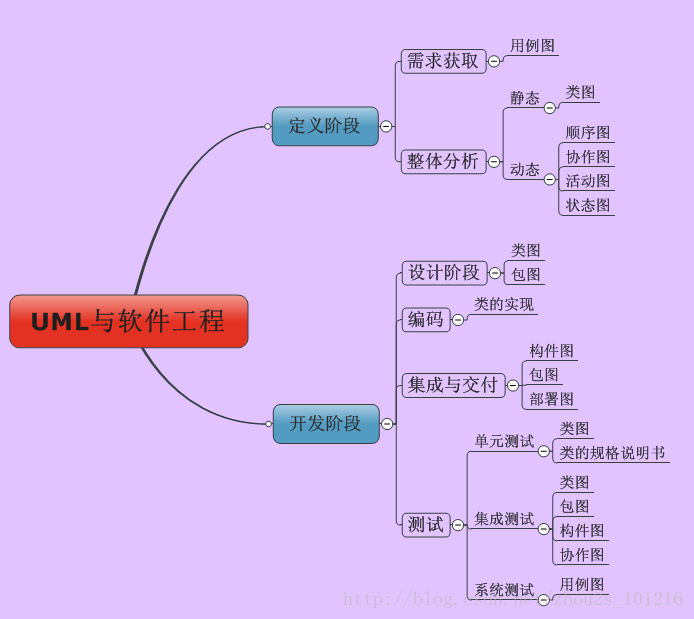

    如下图，在软件的各个开发阶段需要的UML图。

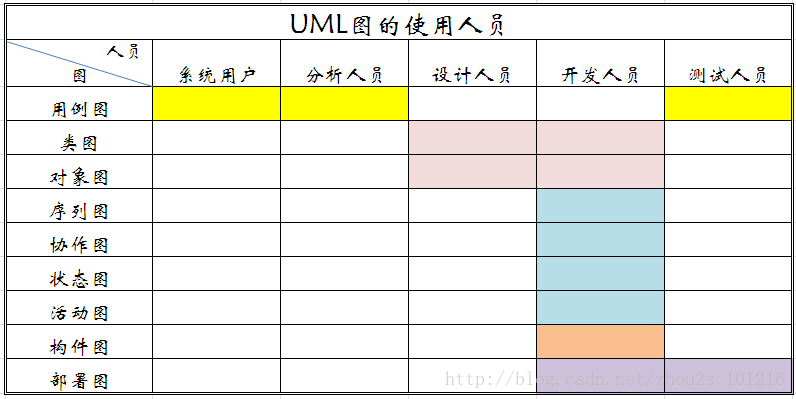

    这个表是UML图的使用人员总结，每种颜色代表一种图，如黄色代表用例图，用例图是用户，分析人员，测试人员会使用的。





四、小结



    通过基本概念的了解，到图之间的对比。再到图在软件工程中的应用，已经对UML图进行了初步的了解。要想熟悉几个图，必须要实践。UML图的理论基础挺少的，能不能画出一个系统的几种图，就看我们的实践了。
