一、实验要求

捕获并解析一个IPv4包
捕获并解析一个IPv6包
IP包从源计算机到目的计算机的传输过程中，你认为哪些字段可能会发生变化？原因是什么？

二、实验环境及工具

（1）网络环境：

无线局域网：校园局域网

在校园局域网下：

计算机的IPv4地址：10.130.9.141
计算机的IPv4地址：2001:250:401:6563:7048:772c:e88b:60a4

三、实验原理

1、互联网协议

IPv4和IPv6都是互联网协议，用于在网络上传输数据。IPv4是互联网上使用最广泛的协议，但由于其地址空间的限制，IPv6被设计为IPv4的后继协议。

IPv4使用32位地址，而IPv6使用128位地址。这意味着IPv6可以提供比IPv4更大的地址空间，从而支持更多的设备和更多的互联网连接。IPv6还提供了更好的安全性和性能，因为它使用IPsec协议来提供端到端的加密和认证，并提供了更好的路由和多播支持。

虽然IPv4仍然是互联网上使用最广泛的协议，但IPv6正在逐渐取代它，并成为未来互联网的主要协议。

2、IP协议的数据传递方式

当发送方发送数据时，数据被分成一系列数据报，并且每个数据报都被分配一个IP地址。这个IP地址标识了该数据报的源和目的地，这样路由器就可以将数据报从一个网络节点传递到另一个网络节点。在传输过程中，每个数据报都被分成两个部分：头部和数据部分。头部包含了源IP地址、目的IP地址和其他必要的信息，如数据报的长度和类型等。数据部分则包含实际的数据内容。当数据报到达目的地时，它们将被重新组装成完整的数据，然后将其传递给目的应用程序。整个过程中，IP协议确保数据的可靠性和准确性，以便数据能够在网络中正确地传输。

3、IPv4首部和数据部分

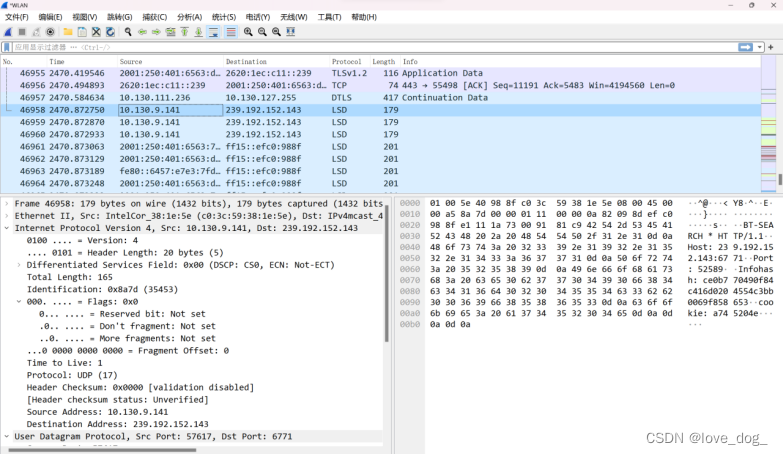

(1)IPv4首部包括以下字段：

版本（Version）：指示该数据报使用的IP版本，通常为IPv4（值为4）。

首部长度（Header Length）：指示IPv4首部的长度，以32位字长为单位。

区分服务（Differentiated Services）：用于指示数据报的优先级和服务质量（QoS）要求。

总长度（Total Length）：指示整个数据报（包括首部和数据部分）的长度。

标识（Identification）：用于唯一地标识数据报的一个片段。

标记（Flags）：用于指示该数据报是否可以被分片，以及它是否是分片的最后一个片段。

片偏移（Fragment Offset）：用于指示数据报的片段在整个数据报中的位置。

生存时间（Time to Live）：用于指示数据报在网络中的最大跳数（即经过的路由器数）。

协议（Protocol）：指示数据部分使用的上层协议，如TCP、UDP或ICMP等。

首部校验和（Header Checksum）：用于检查首部在传输过程中是否被损坏。

源IP地址（Source Address）：指示发送方的IP地址。

目的IP地址（Destination Address）：指示接收方的IP地址。

（2）IPv4数据部分则包括实际的数据内容，可以是任何类型的数据，如文本、图像、音频、视频等。数据部分的具体格式和内容取决于使用的上层协议，如TCP、UDP或ICMP等。

4、IPv6首部和数据部分

IPv6首部包括以下字段：

版本（Version）：指示该数据报使用的IP版本，通常为IPv6（值为6）。

流量类别（Traffic Class）：用于指示数据报的优先级和服务质量（QoS）要求。

流标签（Flow Label）：用于标识同一个数据流中的数据报，以便路由器可以对它们进行优化处理。

负载长度（Payload Length）：指示IPv6首部之后的数据部分的长度。

下一个头部（Next Header）：指示下一个头部使用的协议类型，如TCP、UDP或ICMPv6等。

跳数限制（Hop Limit）：与IPv4的生存时间类似，用于指示数据报在网络中可以经过的最大节点数。

源地址（Source Address）：指示发送方的IPv6地址。

目标地址（Destination Address）：指示接收方的IPv6地址。

IPv6数据部分同IPv4数据部分相同。

四、实验前分析

IPv4协议和IPv6协议都包含头部及数据两部分，因此，在IP包从计算机A到计算机B的过程中，会发生变化的部分也都在这两类中。

考虑IPv4以及IPv6协议的头部分：

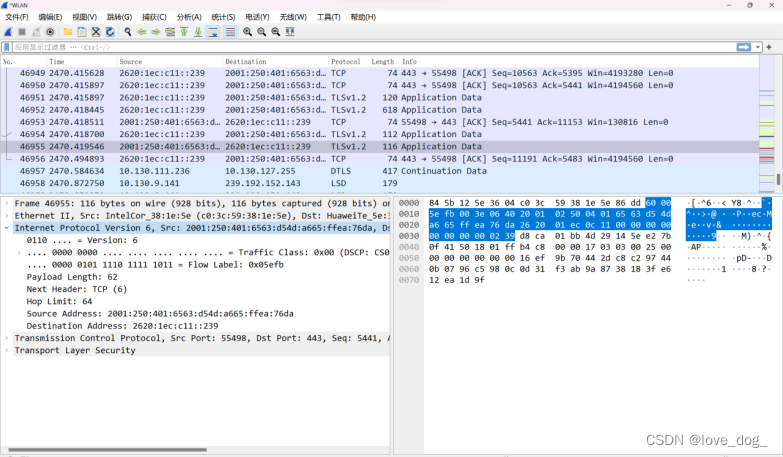

1)TTL生存期（IPv4）或Hop Limit跳数限制（IPv6）：每经过一个路由器，这个字段的值都会减1，以避免IP包在网络中无限循环。如果这个值为0，则路由器直接丢弃该IP包，所以，在经过网络中每个路由器时，该值必定发生变化。

2)源地址和目的地址：在IP包经过不同的路由器时，源地址和目标地址都不会发生变化。除非路由器开启了NET功能，会把内网IP地址转换为公网IP地址。

3)标志（IPv4）或流标签（IPv6）：如果IP包需要被分片，那么在IP包从源计算机到目的计算机的传输过程中，标识（IPv4）或流标签（IPv6）字段的值都会发生变化。在分片过程中，每个分片都有一个唯一的标识值，而这个值会随着IP包的传输而不断变化。

4)片偏移（IPv4）或分段偏移（IPv6）：如果IP包需要被分片，那么在IP包从源计算机到目的计算机的传输过程中，片偏移（IPv4）或分段偏移（IPv6）字段的值都会发生变化。在IP分片的传输过程中，如果IP分片经过了一个修改IP分片的网络设备（如路由器），例如对MTU进行了调整，那么该设备可能会修改该IP分片的片偏移字段，以反映该分片在新的IP数据报中的位置。因此，IP分片的片偏移值可能会随着IP包的传输发生变化，但这并不会影响IP分片的重组。

PS：在查询资料的过程中，多次提到了NAT（网络地址转换），网络地址转换（NAT）是一种将私有IP地址转换为公共IP地址的技术，常用于在私有网络和公共网络之间进行通信。NAT的主要作用有解决IPv4地址短缺问题以及将内部网络和外部网络隔离开来，从而增强网络的安全性。

在一个使用NAT的网络中，路由器或网关设备会维护一个转换表，该表记录了内部网络中的私有IP地址和外部网络中的公共IP地址之间的映射关系。当内部网络中的主机需要访问外部网络时，其IP数据报将被路由器或网关设备转换为对应的公共IP地址，然后发送到外部网络。同样，当外部网络中的主机需要访问内部网络时，其IP数据报将被路由器或网关设备转换为对应的私有IP地址，然后发送到内部网络。因此它会改变IP协议的头部。

NAT技术可以有效地减少公网IP地址的使用量，同时也能够隐藏内部网络的真实IP地址，增加网络的安全性。

考虑数据部分：

数据部分在IP包传输过程中一般不会发生变化，因为数据部分是上层协议（如TCP、UDP、ICMP等）的内容，IP协议只是负责在不同的网络节点之间传输IP包。
