PowerDesigner 中name即是显示在ER图中的名称，而MySQL中所设定的为comment，因此如果想显示出名称，需要做如下步骤处理。

从数据库中导出结构

Navicat中，选中数据库，右键-》转储SQL文件-》选择仅结构，导出数据库脚本

整理sql文件，将字符设定去除

如：CHARACTER SET utf8，COLLATE utf8_bin等

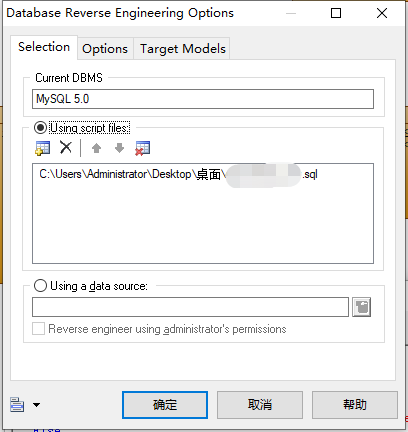

使用File->Reverse Engineer->database

使用数据库文件导入，如下图：

执行脚本生成名称

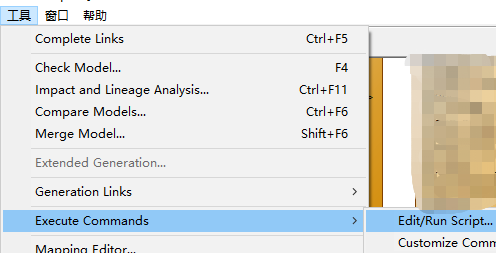

执行脚本窗口：工具-》Execute commands-》Edit/Run Script...

执行如下语句

Option Explicit
ValidationMode = True
InteractiveMode = im_Batch

Dim mdl 'the current model

'get the current active model
Set mdl = ActiveModel
If (mdl Is Nothing) Then
MsgBox "There is no current Model"
ElseIf Not mdl.IsKindOf(PdPDM.cls_Model) Then
MsgBox "The current model is not an Physical Data model."
Else
ProcessFolder mdl
End If

'This routine copy name into code for each table, each column and each view
'of the current folder
Private sub ProcessFolder(folder)

Dim Tab 'running table
for each Tab in folder.tables
if not tab.isShortcut then
if len(tab.comment) <> 0 then
tab.name = tab.comment
'tab.name = tab.comment&"["&tab.name&"]"
end if
On Error Resume Next
Dim col 'running column
for each col in tab.columns
if len(col.comment) <>0 then
col.name =col.comment
end if
On Error Resume Next
next
end if
next
end sub

该语句中：对表名的设定语句仍有问题，待修改

注意：如果语句中没有comment 则无法将字段名显示出来

参考：https://lddwarehouse.blog.youkuaiyun.com/article/details/128365126
