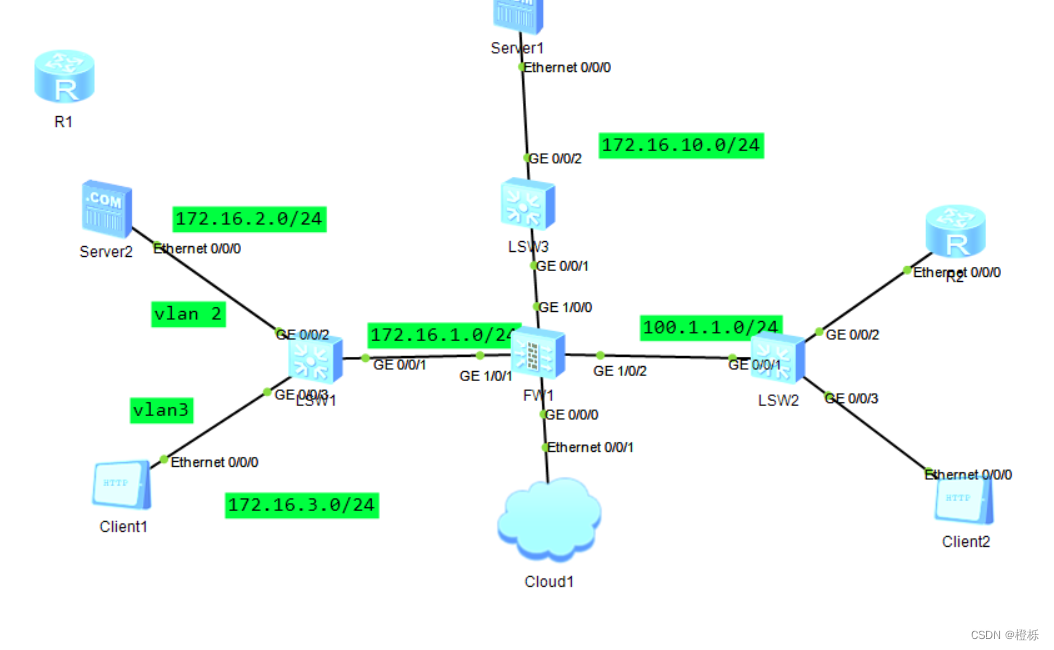

实验的拓扑图

这个图是基于防火墙一的图，里面的基本配置都是基于上一个实验来进行的
图片里面交换机、防火墙等的配置
在这里插入图片描述

域间双向NAT

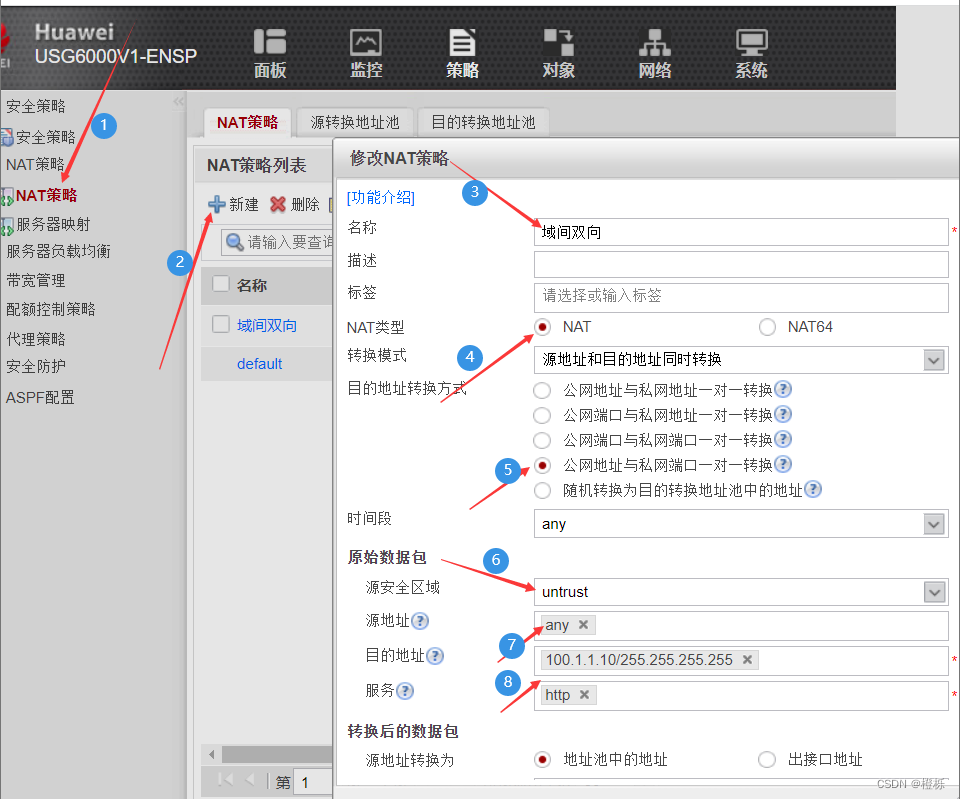

首先建立一个新的域间双向的NAT策略

在这里插入图片描述
在这里插入图片描述

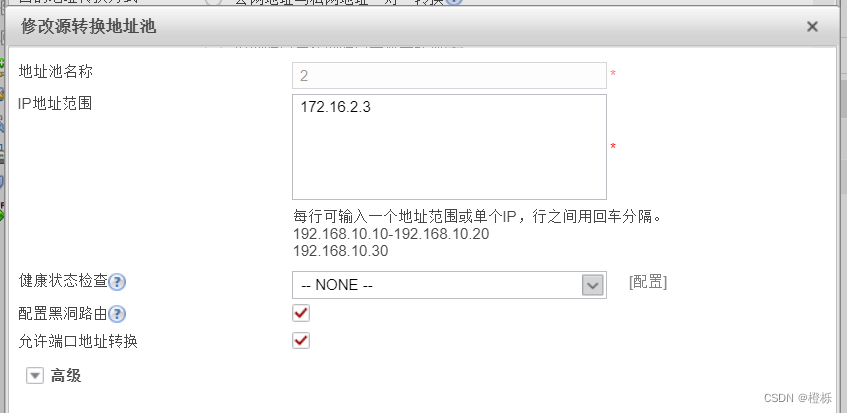

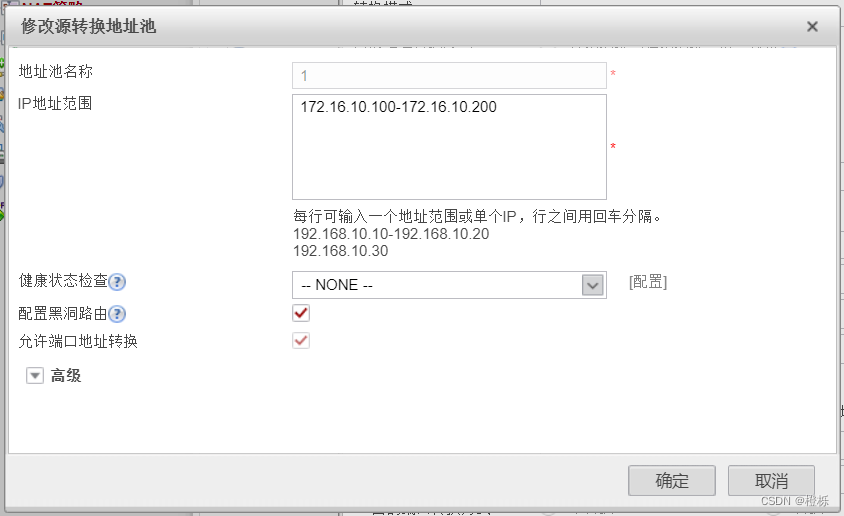

对于源转换地址池的配置
在这里插入图片描述

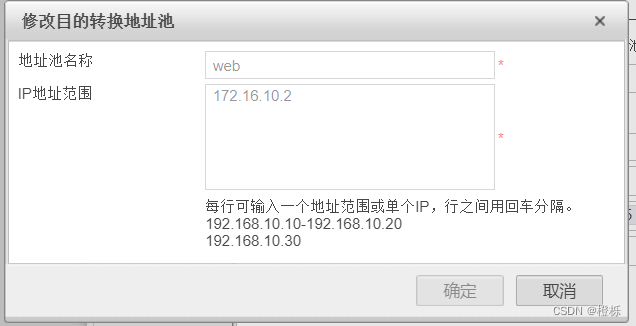

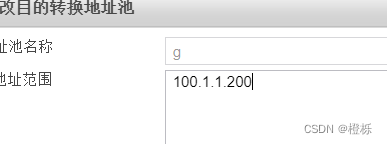

对于目的之地转换为
在这里插入图片描述

新建一个安全策略

在这里插入图片描述

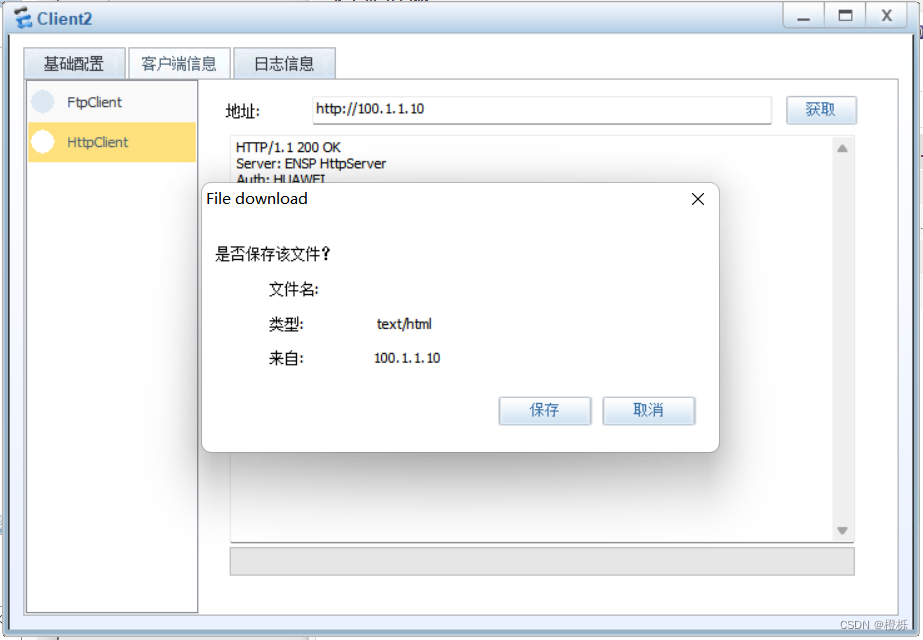

在client2上进行一个测试

在这里插入图片描述

域内双向NAT

将r1路由替换成server2，然后配置server2的IP

在这里插入图片描述
在这里插入图片描述

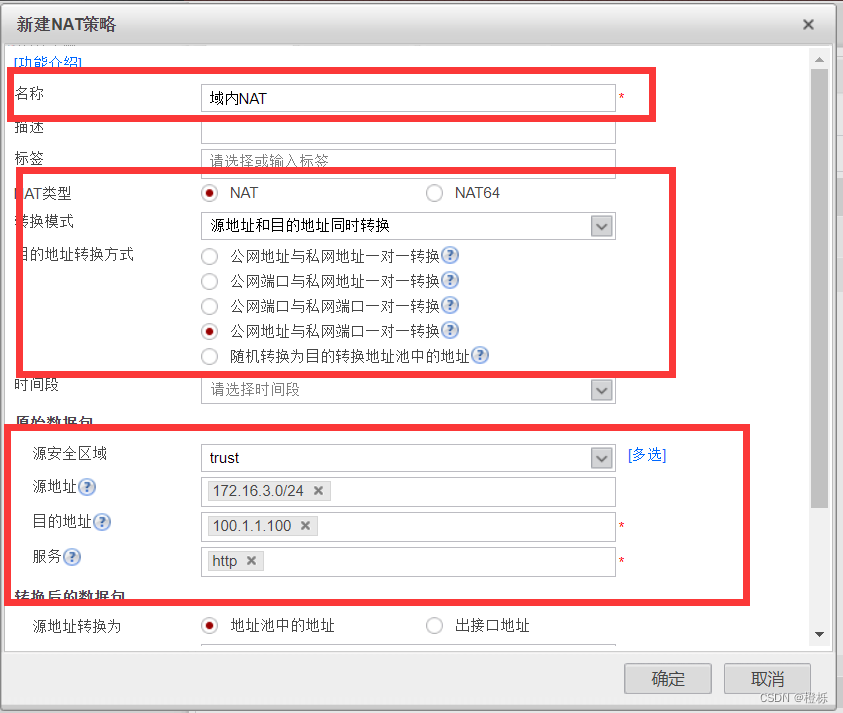

新建一个NAT策略

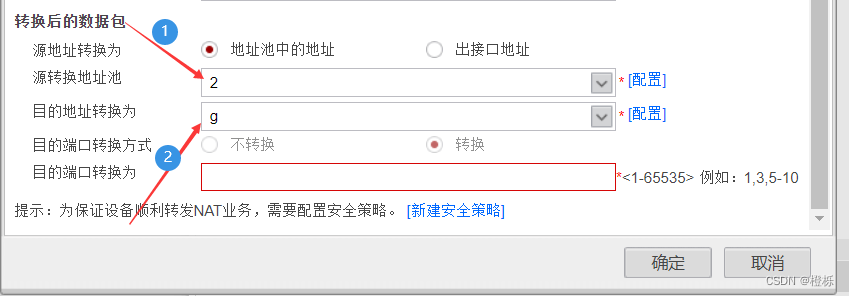

在这里插入图片描述

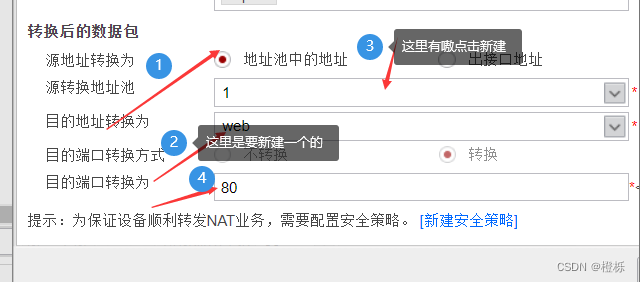

这里的目的端口转换填写的是80；否则不可以点击确认
在这里插入图片描述
1处配置的样子：
在这里插入图片描述
2处配置的样子
在这里插入图片描述

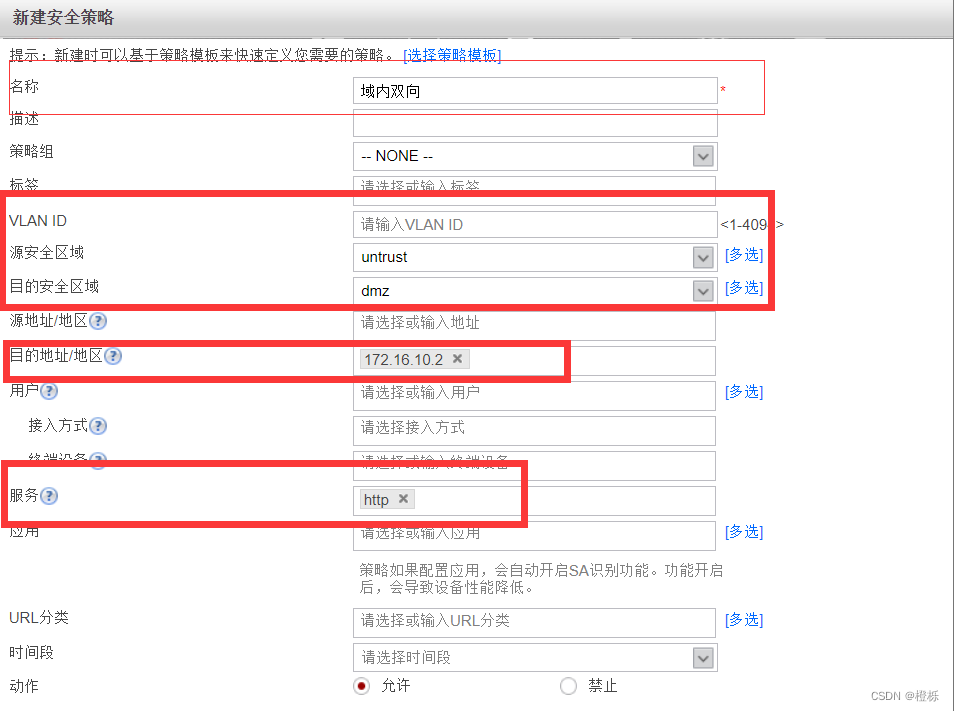

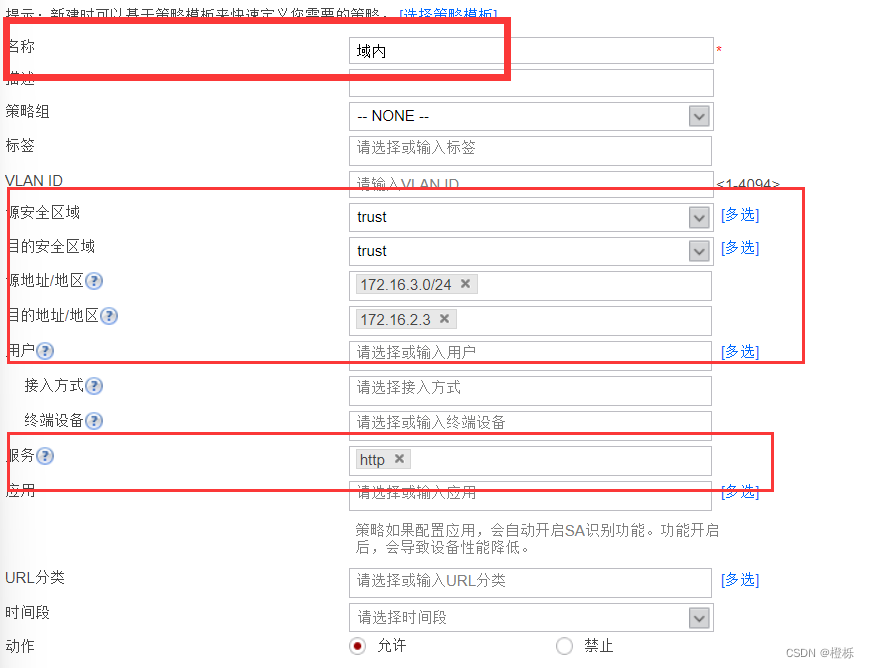

新建一个安全策略

在这里插入图片描述

双机热备实验

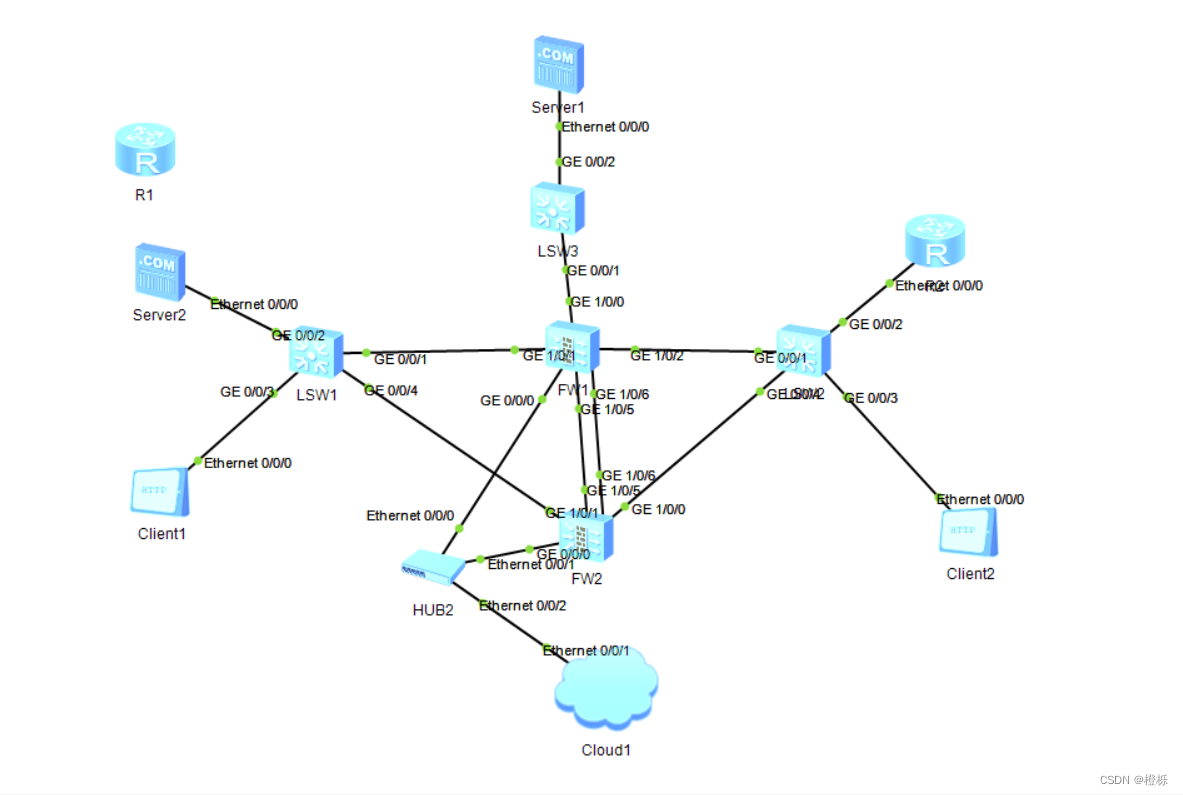

修改一下拓扑图如图所示

添加一个新的防火墙和一个hub
在这里插入图片描述

配置新防火墙的IP地址

[USG6000V1]int g0/0/0
[USG6000V1-GigabitEthernet0/0/0]ip add 172.16.254.3 24
[USG6000V1]int g0/0/0
[USG6000V1-GigabitEthernet0/0/0]ip add 172.16.254.3 24

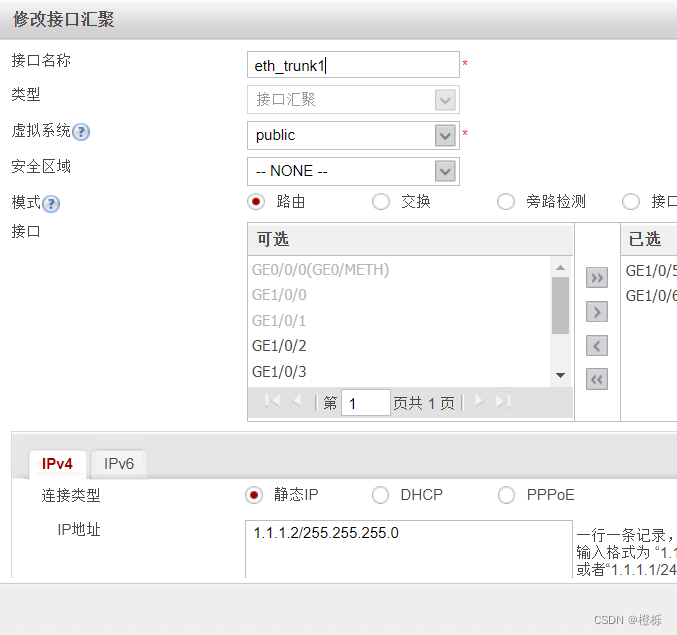

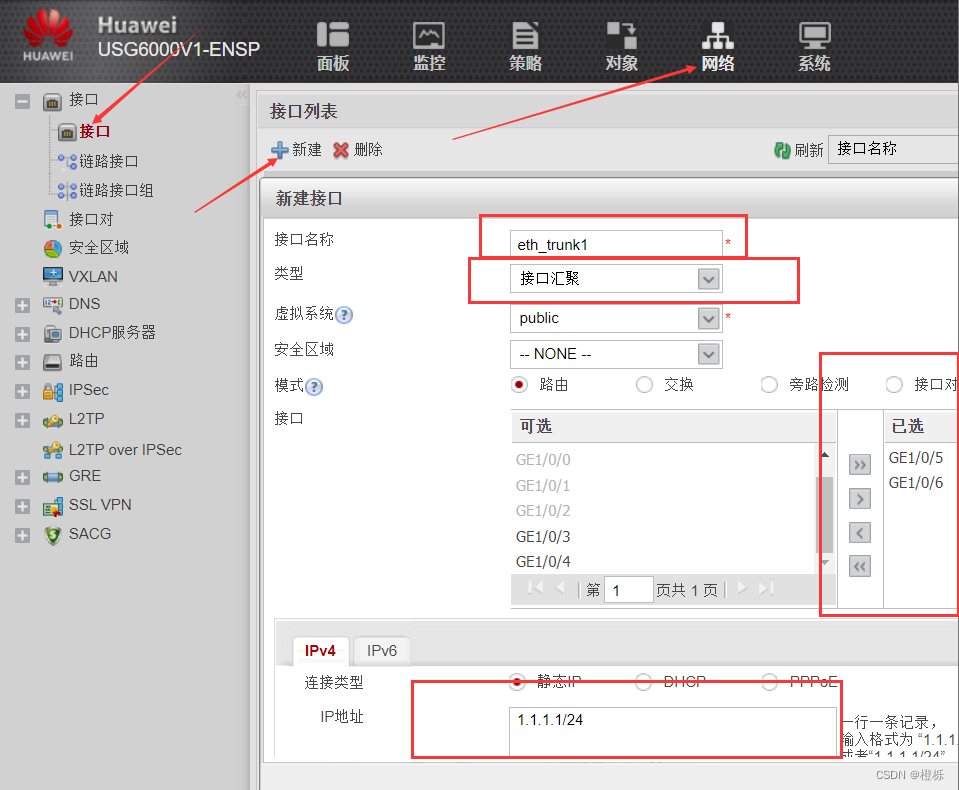

配置防火墙FW1的链路聚合

在这里插入图片描述

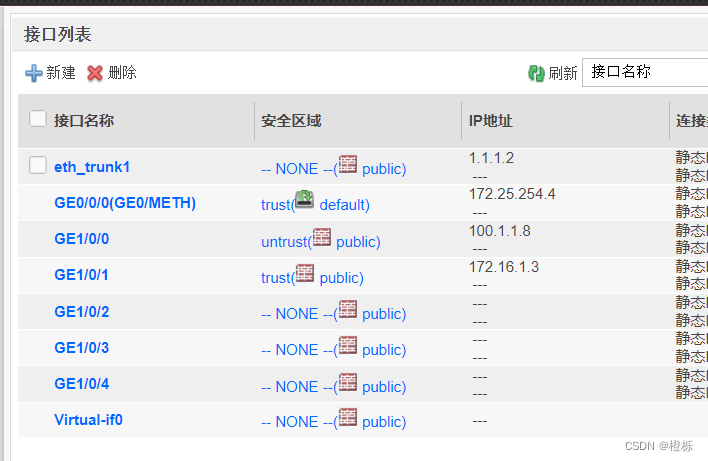

配置FW2上的接口ip

在这里插入图片描述

配置FW2上的链路聚合

在这里插入图片描述

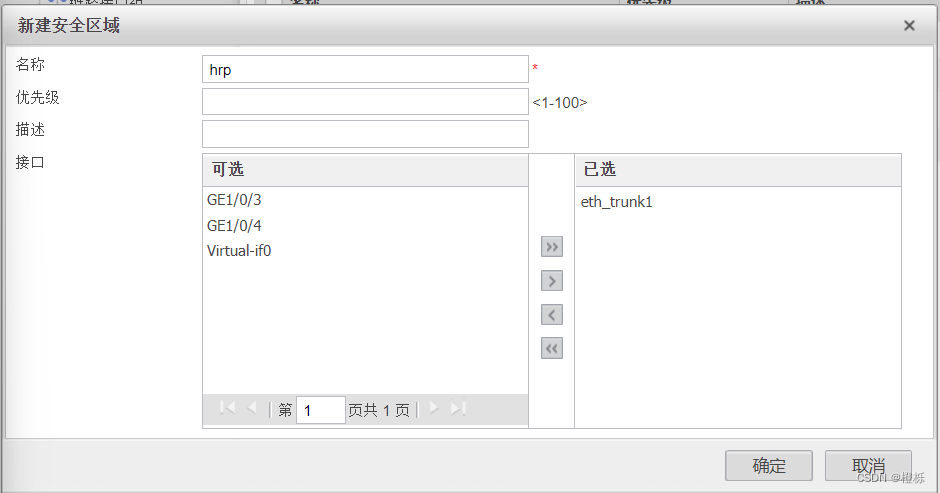

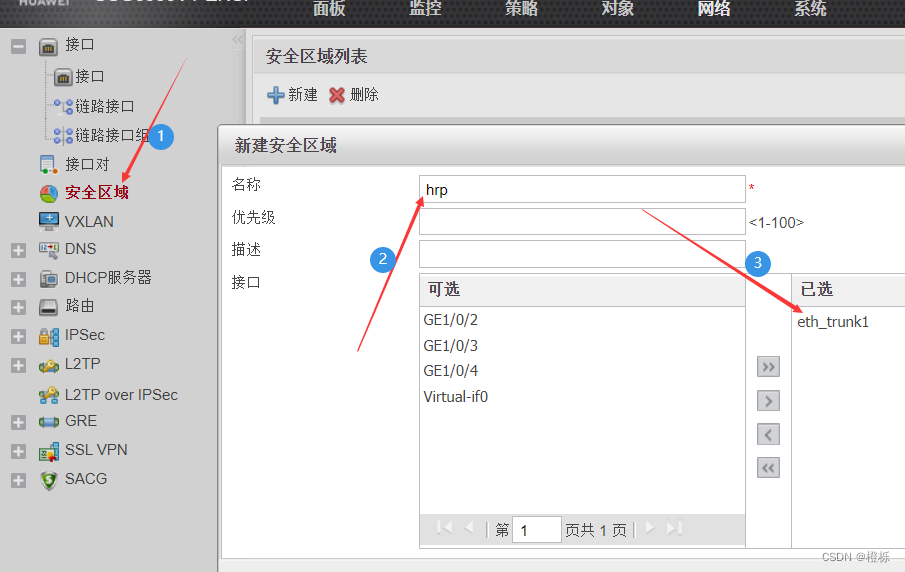

添加一个新的区域hrp区

在这里插入图片描述

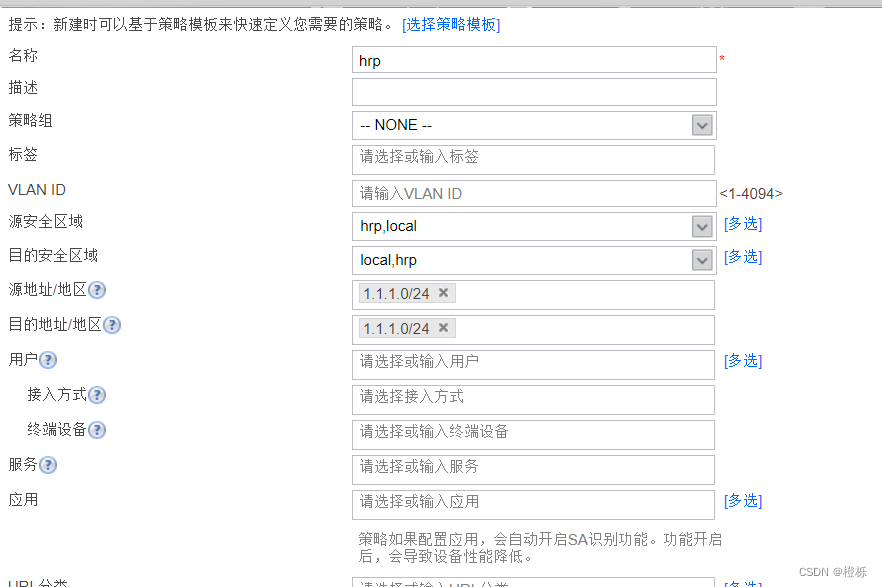

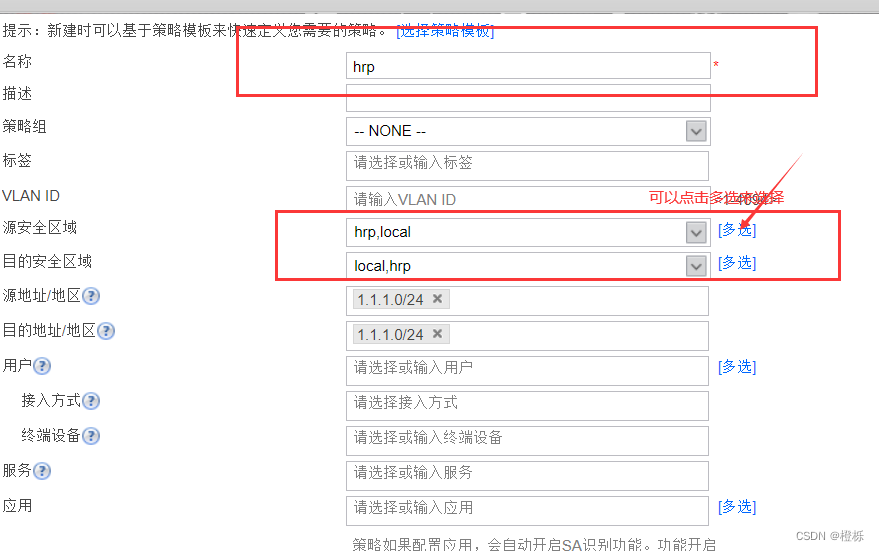

配置安全策略

在这里插入图片描述

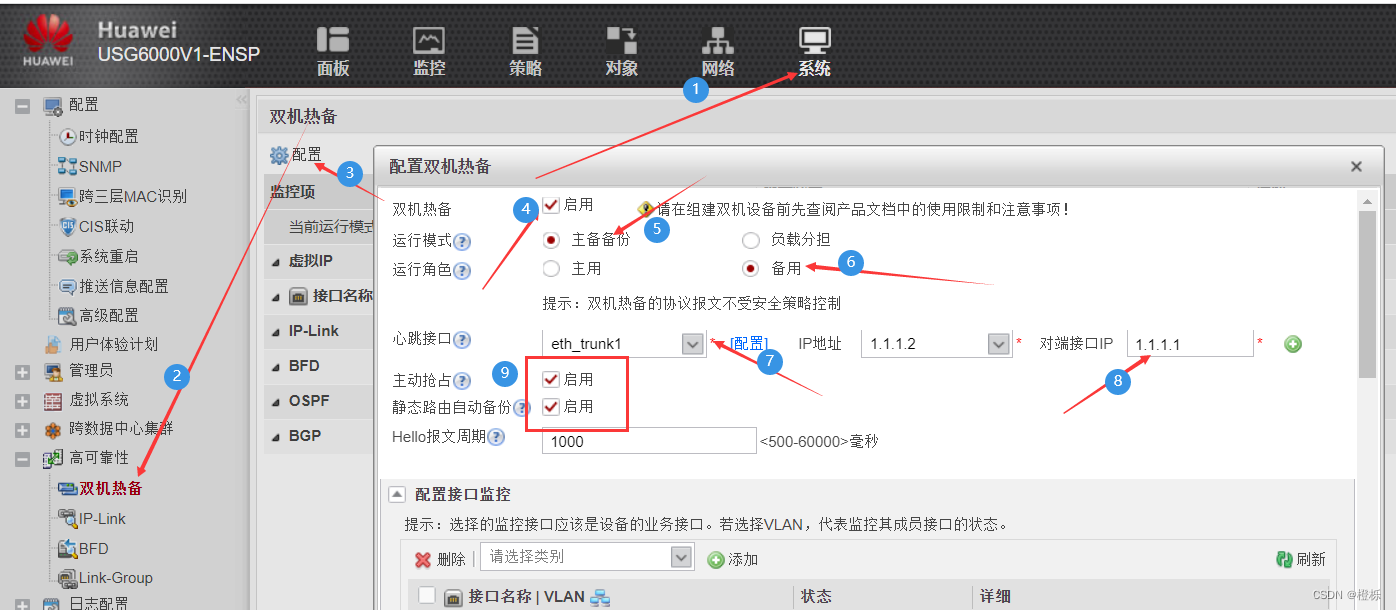

配置双机热备

启动双机热备
在这里插入图片描述

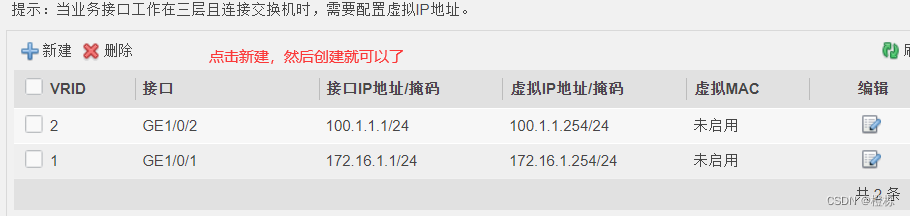

配置虚拟ip地址
同样还是在刚刚的界面；往下面滑
在这里插入图片描述

回到FW1的配置界面中，添加一个安全区域hrp

在这里插入图片描述

在FW1上配置安全策略

在这里插入图片描述

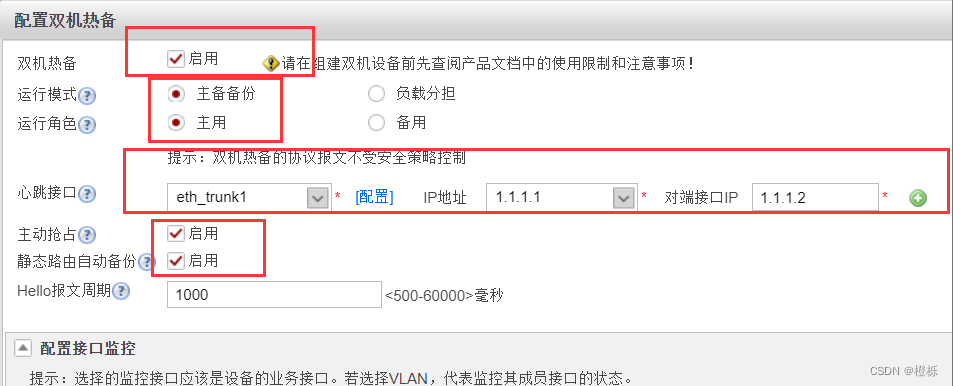

配置双机热备

启动双机热备
在这里插入图片描述

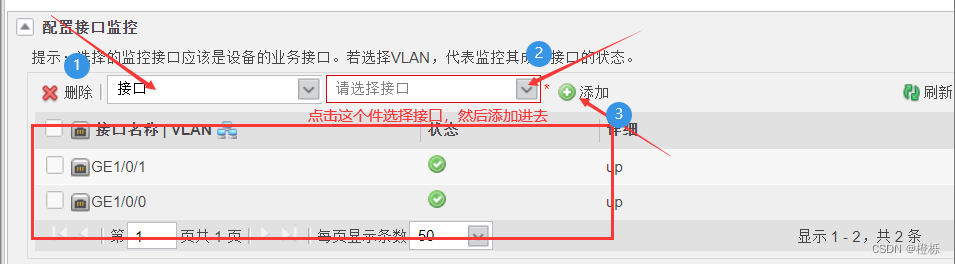

配置接口监控
在这里插入图片描述
配置虚拟ip地址
在这里插入图片描述

测试连接是否成功

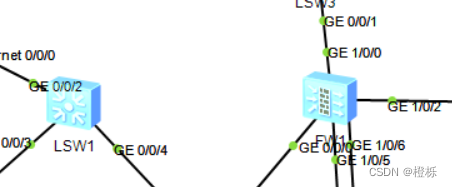

将LSW1和FW1连接的那个线断开
在这里插入图片描述

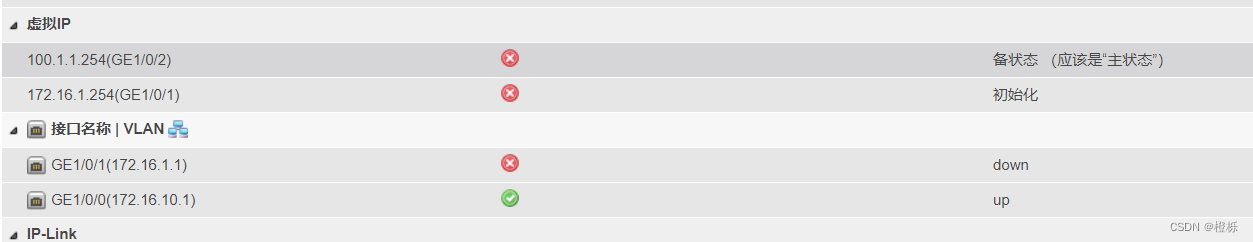

在主防火墙（FW1）中查看状态
它的撞他已经改位是备用状态
在这里插入图片描述
然后备用防火墙（FW2）变成了主用装态
