域内双向NAT技术

域内双向NAT

实验目的

企业内部有需要想要将内网的HTTP Server中WEB服务映射到公网地址10.1.12.100的80端口上，一般该需求只需要我们部署NAT Server，就可以使得其他网络内的客户端通过公网地址10.1.12.100访问内网HTTP 服务器的目的。

此时如果我们内网客户端也想要通过该公网地址去访问HTTP Server，那么会出现错误导致无法访问。将HTTP Server的私网地址直接透露出来，也不利于保障WEB服务器的安全性。

本实验通过部署域内双向NAT，使得内网地址能够通过访问10.1.12.100（即映射出的公网地址）来达成访问HTTP Server的目的。

实验拓扑

图：域内双向NAT场景

正常情况下，我们需要将内网的HTTP Server映射到外网，以便其他网络内的主机对该地址进行资源访问。首先我们部署内网的映射配置，将内网HTTP Server（192.168.1.100）映射到10.1.12.100。并登录到Clietn3，测试Client3访问10.1.12.100

1、全网配置IP地址

Clietn 1 ip：192.168.1.2/24 GW 192.168.1.254（AR1的G0/0/0）
Clietn 3 ip：192.168.2.2/24 GW 192.168.2.254（AR2的G0/0/0）
AR1和AR2互联地址为10.1.12.1 和10.1.12.2。其余地址图内均有标识

2、在AR1和AR2的G0/0/1出接口上部署easy NAT，使得内网地址能够正常访问外网。

AR1和AR2的配置如下，就是双方的acl per地址网段有所差异。
[AR1]acl 2000
[AR1-acl-basic-2000]rule per sou 192.168.1.0 0.0.0.255
[AR1-acl-basic-2000]quit
//匹配source 地址为192.168.1.0/24

[AR1]int g0/0/1
[AR1-GigabitEthernet0/0/1]nat outbound 2000
//配置easy NAT，使得内网地址能够成功访问外网

3、配置基本的NAT Server，将内网服务器映射到10.1.12.100，以便处于其他网络的Clietn3能够正常访问。

在AR1的G0/0/1出接口上进行如下配置：

AR1的G0/0/1出接口配置如下：
[AR1]int g0/0/1
[AR1-GigabitEthernet0/0/1]nat server pro tcp glo 10.1.12.100 80 inside 192.168.1.100 80
// 用于将内网的Server 映射到10.1.12.100 .

在经过上述部署后，Clietn3能够正常通过公网地址10.1.12.100 访问内部的HTTP Server，

内部HTTP Server的配置很简单，就是一个启用的过程，这里就直接跳过了。

此时我们验证其他域的Client3访问10.1.12.100能否正常通信。

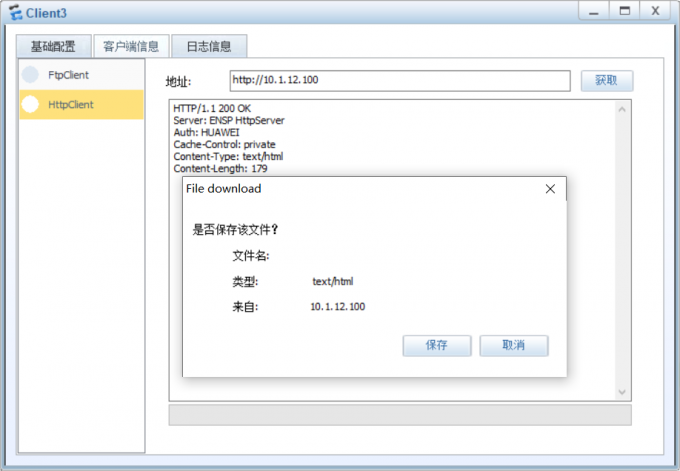

图：Client3成功访问HTTP Server

此时Client3能够正常通过10.1.12.100访问内部的HTTP Server服务器，但我们本次实验是为了探究域内双向NAT的过程。我们查看域内Client1能否正常访问内部的HTTP Server服务器。

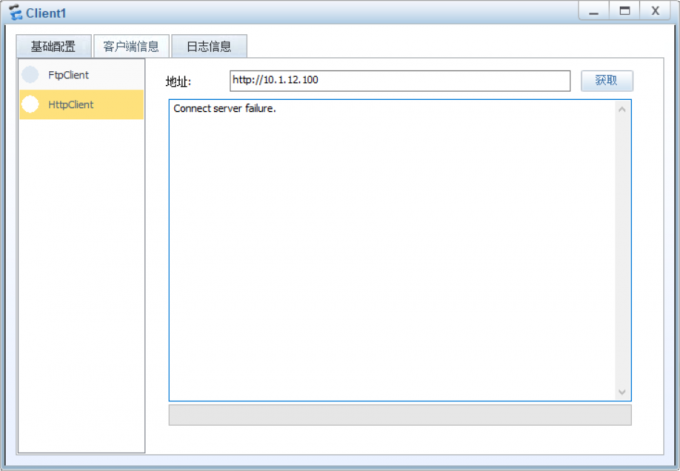

图：Client1无法访问HTTP Server

此时本次实验的重点来了，由于Client1访问10.1.12.100时，他会将HTTP请求给到网关（或者说是TCP连接请求）。到达网关时，网关发现目的地址是10.1.12.100（AR1的G0/0/1同网段地址），于是想要将该数据包从G0/0/1发出，不过G0/0/1接口上配置了NAT Server，发现转换后的地址是AR1的G0/0/0网段地址，那么该HTTP请求又从G0/0/0接口发回，G0/0/0接口上并没有配置NAT Server进行转换。所以此时的HTTP 请求数据包，Src ip是Client1地址，Dst 地址为10.1.12.100。但内网又没人是这个地址，于是该TCP请求被丢弃。

**备注：**可以通过抓包发现，AR1的G0/0/1出接口并无数据包，而G0/0/0的接口存在TCP无回应。

于是为了解决该一现象，我们可以在AR1的G0/0/0接口上通过配置转换，将Dst 10.1.12.100转换回服务器地址。使得Client1或域内其他客户端能够通过公网地址服务器的访问操作。

4、在AR1的G0/0/0接口上执行如下命令，完成 “域内双向NAT” 的部署。

[AR1]acl 3000
[AR1-acl-adv-3000]rule per tcp des 10.1.12.100 0
[AR1-acl-adv-3000]quit
//配置ACL 3000，匹配目标地址为10.1.12.100的数据。

[AR1]int g0/0/0
[AR1-GigabitEthernet0/0/0]nat server pro tcp glo 10.1.12.100 80 inside 192.168.1.100 80
[AR1-GigabitEthernet0/0/0]nat outbound 3000
[AR1-GigabitEthernet0/0/0]

//在G0/0/0接口上也部署一个NAT Server转换。使得内网的HTTP请求数据包的目的地址能够转换成192.168.1.100

我们再次在Client1上面测试访问，看看能否成功通信！

)

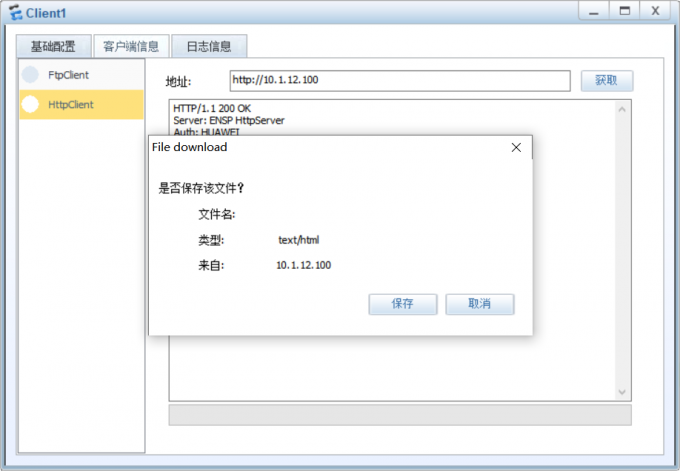

图：Client1成功访问HTTP Server

成功完成通信！至此，域内双向NAT成功。

实验思考

Q：在AR1的G0/0/0上进行部署时，需要配置EASY NAT，若不配置，通信是否正常?

Q：需要EASY NAT的原因是：防止回包不经过网关接口而无法进行NAT server地址转换，若在交换机上部署隔离，能否正常通信呢？
