MPLS实验

目录



一:实验要求

二:拓扑图

三:对公网配置IP和环回地址

 三:对公网区域使用ospf连通

四: 使用MPLS搭建环境

 五:使用vpn连接a1,b1.a2.b2

 R2:

 R4:



六:在R2和R4上使用BGP建立MPLS的邻居

七:配置客户的IP与环回

 八:对a1使用RIP,a2使用OSPF

 九:双向重发布

十:静态和直连

结果:​


一:实验要求

watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA5qmZ5qCO,size_20,color_FFFFFF,t_70,g_se,x_16

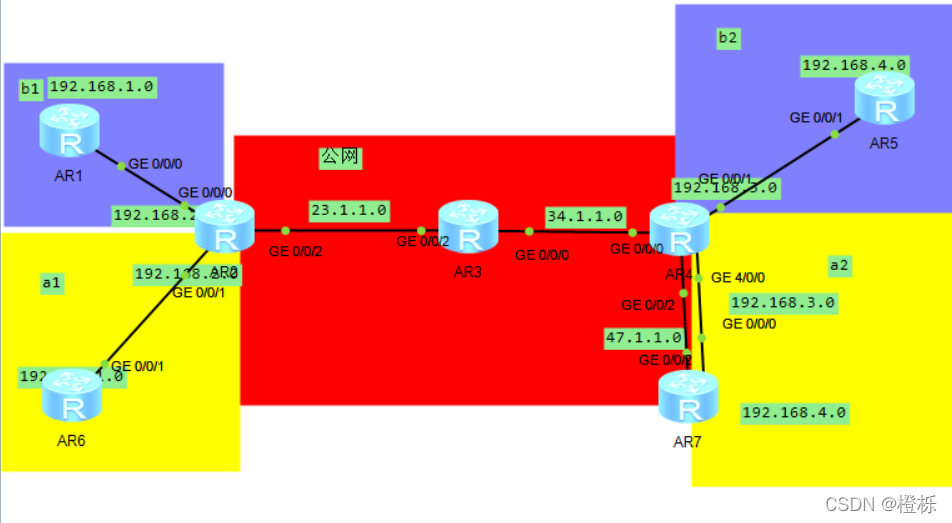

二:拓扑图

watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA5qmZ5qCO,size_20,color_FFFFFF,t_70,g_se,x_16



三:对公网配置IP和环回地址

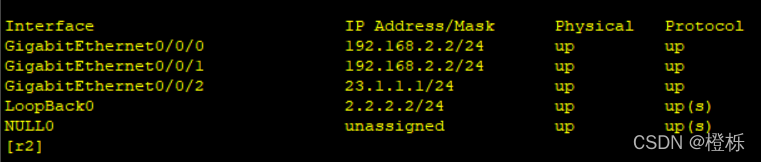

R2:

watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA5qmZ5qCO,size_20,color_FFFFFF,t_70,g_se,x_16

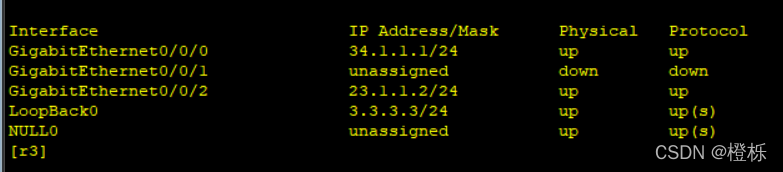

R3:

watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA5qmZ5qCO,size_20,color_FFFFFF,t_70,g_se,x_16

R4: watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA5qmZ5qCO,size_20,color_FFFFFF,t_70,g_se,x_16

 三:对公网区域使用ospf连通

R4是需要宣告47.1.1.1这个路由,如果没有宣告的话,R2和R3是没有办法访问R7的,同时也要将连接R7的公网部分的接口改成沉默接口,应为虽然R4是宣告R7的,但是不应该向R7发hello包,也不需要建立邻居

R2:

ospf 1 router-id 2.2.2.2area 0network 2.2.2.2 0.0.0.0network 23.1.1.1 0.0.0.0

R3:

ospf 1 router-id 3.3.3.3area 0network 3.3.3.3 0.0.0.0network 23.1.1.2 0.0.0.0network 34.1.1.1 0.0.0.0

R4:

ospf 1 router-id 4.4.4.4area 0network 4.4.4.4 0.0.0.0network 34.1.1.2 0.0.0.0network 47.1.1.1 0.0.0.0qsilent-interface g0/0/2

 R7:

ip router-static 0.0.0.0 0 47.1.1.1

四: 使用MPLS搭建环境

R2:

mpls lsr-id 2.2.2.2mpls mpls ldp    int g0/0/2        mpls        mpls ldp

R3:

mpls lsr-id 3.3.3.3mpls mpls ldp    int g0/0/2        mpls        mpls ldp    int g0/0/0        mpls        mpls ldp

R4:

mpls lsr-id 4.4.4.4mpls mpls ldp    int g0/0/0        mpls        mpls ldp

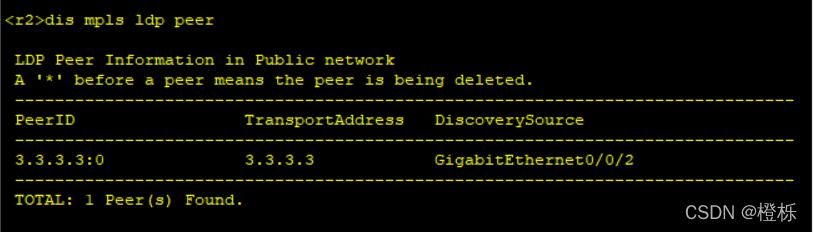

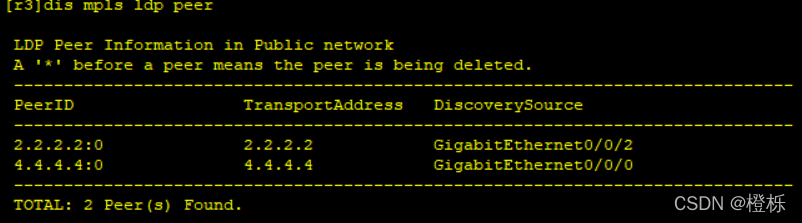

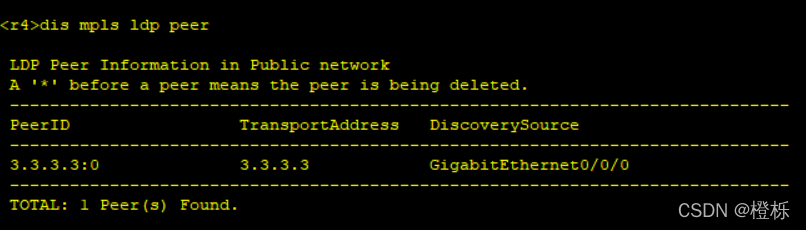

 结果:

watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA5qmZ5qCO,size_20,color_FFFFFF,t_70,g_se,x_16watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA5qmZ5qCO,size_20,color_FFFFFF,t_70,g_se,x_16watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA5qmZ5qCO,size_20,color_FFFFFF,t_70,g_se,x_16

 五:使用vpn连接a1,b1.a2.b2

 R2:

       b1:

ip vpn-instance b1    ipv4-family        router-distinguisher 1:1        vpn-target 1:1

         a1:

ip vpn-instance a1    ipv4-family        router-distinguisher 2:2        vpn-target 2:2

        对R1和R6指定空间并且对接口配置IP,且在两个路由表中,vpna1和vpnb1不冲突,所以两个路由连接r2路由的接口IP相同。

        b1:

在R2上对b1进行操作int g0/0/0    ip binging vpn-instance b1    ip add 192.168.2.2 24

        a1:

在r2上对a1进行配置int g0/0/1    ip binging vpn-insteance a1    ip add 192.168.2.2 24

 R4:

        b2:

ip vpn-instance b2    ipv4-family        routing-distinguishe 1:1        vpn-target 1:1

        a2:

ip vpn-instance a2    ipv4-family        routing-distinguishe 2:2        vpn-target 2:2

   对R5和R7指定空间并且对接口配置IP,且在两个路由表中,

        b2:

int g0/0/1    ip binging vpn-instance b2    ip add 192.168.3.1 24

         a2:

int g4/0/0    ip binging vpn-instance a2    ip add 192.168.3.1 24



六:在R2和R4上使用BGP建立MPLS的邻居

R2:

bgp 1router-id 2.2.2.2peer 4.4.4.4 as-number 1peer 4.4.4.4 connect-interfaace LoopBack0ipv4-family vpnv4    peer 4.4.4.4 enable

 R4:

bgp 1router-id 4.4.4.4peer 2.2.2.2 as-number 1peer 2.2.2.2 connect-interfaace LoopBack0ipv4-family vpnv4    peer 2.2.2.2 enable

七:配置客户的IP与环回

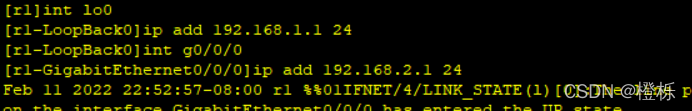

R1:watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA5qmZ5qCO,size_20,color_FFFFFF,t_70,g_se,x_16

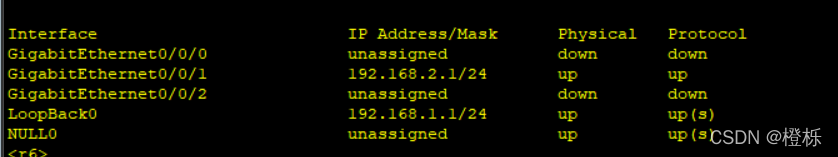

R6:

watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA5qmZ5qCO,size_20,color_FFFFFF,t_70,g_se,x_16

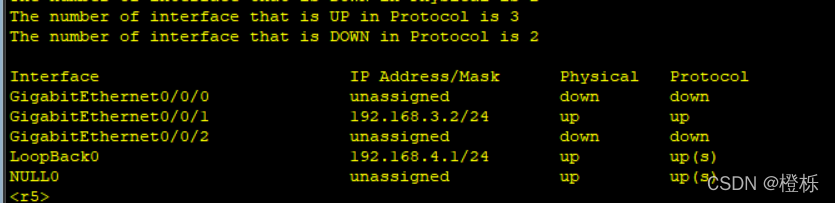

R5: watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA5qmZ5qCO,size_20,color_FFFFFF,t_70,g_se,x_16

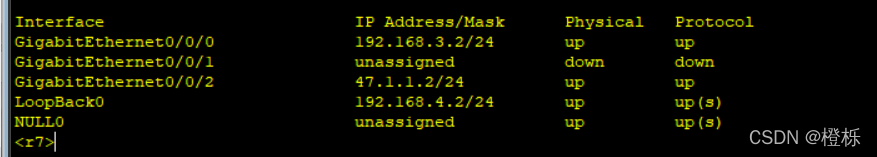

 R7:watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA5qmZ5qCO,size_20,color_FFFFFF,t_70,g_se,x_16

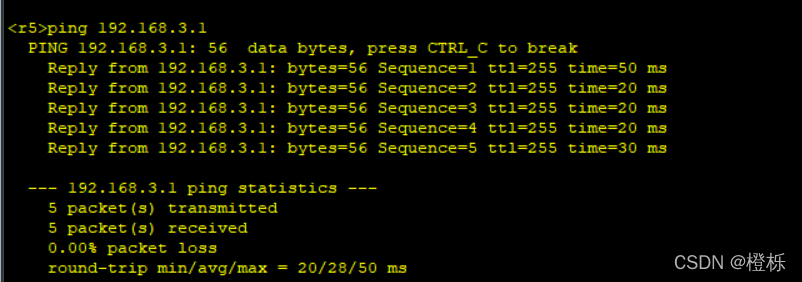

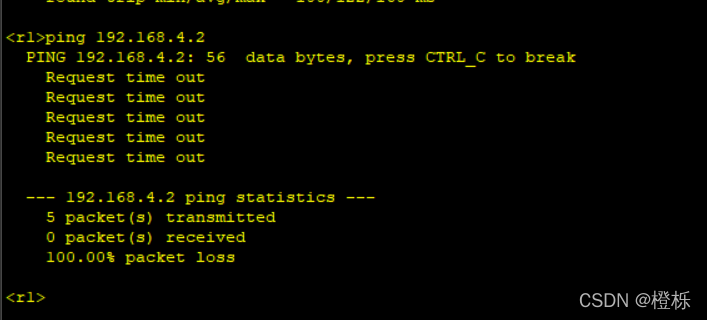

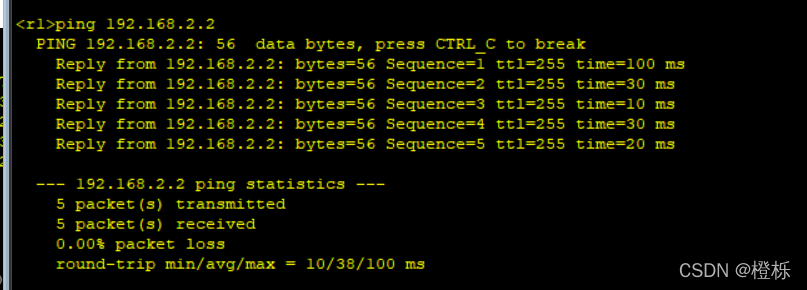

 测试结果:

watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA5qmZ5qCO,size_20,color_FFFFFF,t_70,g_se,x_16watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA5qmZ5qCO,size_20,color_FFFFFF,t_70,g_se,x_16

watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA5qmZ5qCO,size_20,color_FFFFFF,t_70,g_se,x_16

 八:对a1使用RIP,a2使用OSPF

R6:

rip 1ver 2network 192.168.1.0network 192.168.2.0

R2:

rip 1 vpn-instance a1ver 2network 192.168.2.0

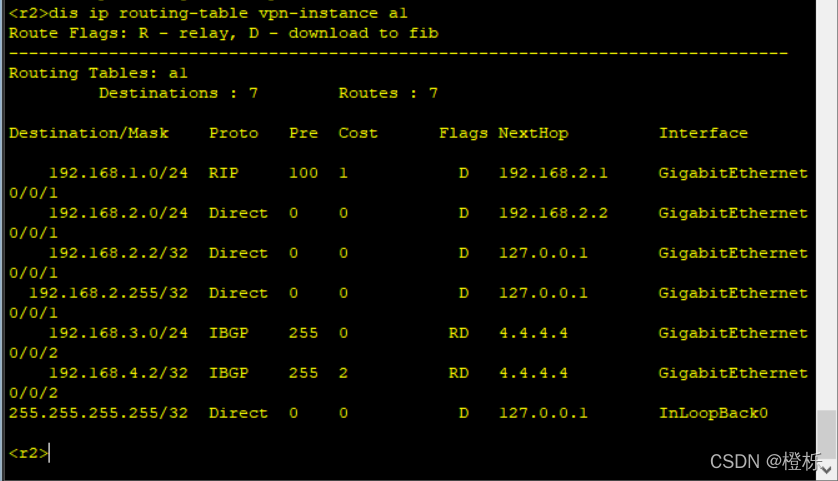

结果:watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA5qmZ5qCO,size_20,color_FFFFFF,t_70,g_se,x_16

 R7:

ospf 1 router-id 7.7.7.7area 0network 192.168.3.2 0.0.0.0network 192.168.4.2 0.0.0.0

R4:

ospf 2 vpn-instance a2area 0network 192.168.3.1 0.0.0.0

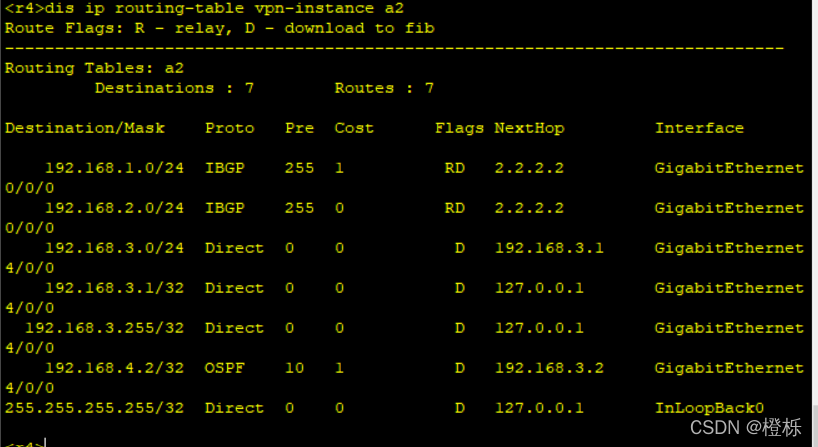

结果是:watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA5qmZ5qCO,size_20,color_FFFFFF,t_70,g_se,x_16

 九:双向重发布

R2:

rip1 vpn-instance a1

import-route bgp



bgp 1

ipv4-family vpn-intance a1

import-router rip 1

R4:

bgp 1

ipv4-family vpn-instance a2

impoort-route ospf 2



ospf 2 vpn-instance a2

import-route bgp

十:静态和直连

 b1:

ip route-static 192.168.3.0 24 192.168.2.2

ip route-static 192.168.4.0 24 192.168.2.2

ip route-static vpn-instance b1 192.168.1.0 24 192.168.2.1

空间重发布(R2上)

bgp 1

ipv4-family vpn-instance b1

import-route static

import-route direct

 b2:【已经学到了b1的路由,将R4学到直连路由】

ip route-static vpn-instance b2 192.168.4.0 24 192.168.3.2

将R4的3.0和4.0网段重发布给R2

ipv4-family vpn-instance b2

import-route direct

import-route static

设置R5去到R1的下一跳

ip router-static 192.168.1.0 24.192.168.3.1ip router-static 192.168.2.0 24.192.168.3.1

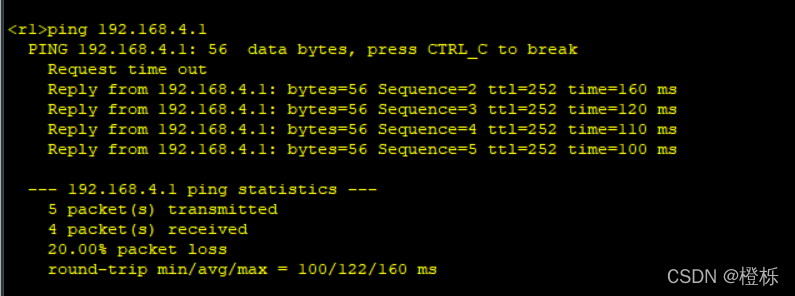

结果:watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA5qmZ5qCO,size_20,color_FFFFFF,t_70,g_se,x_16

watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA5qmZ5qCO,size_20,color_FFFFFF,t_70,g_se,x_16
