Infineon MCU SPI读写EEPROM通讯波形

最新推荐文章于 2025-10-26 20:51:16 发布
原创 最新推荐文章于 2025-10-26 20:51:16 发布 · 986 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#python #linux #java #物联网 #人工智能

本文记录了使用Infineon SPI接口读写AT25128和MC95080过程中的调试经历，分享了波形图及测试截图，并对比了智能SPI与模拟SPI的优缺点。

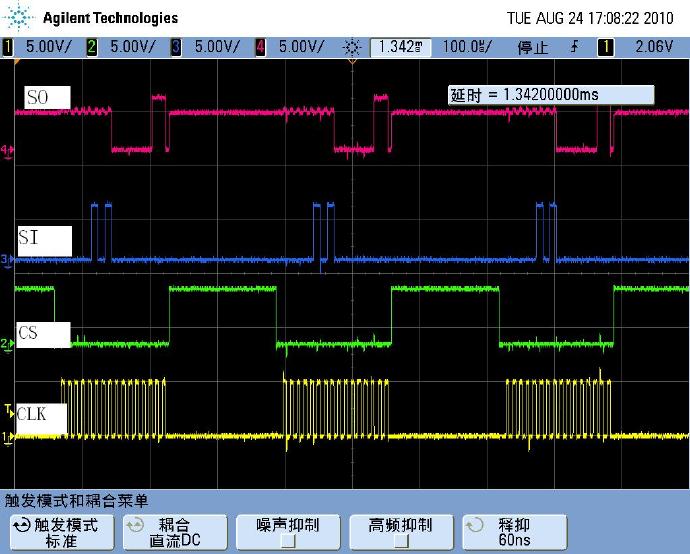

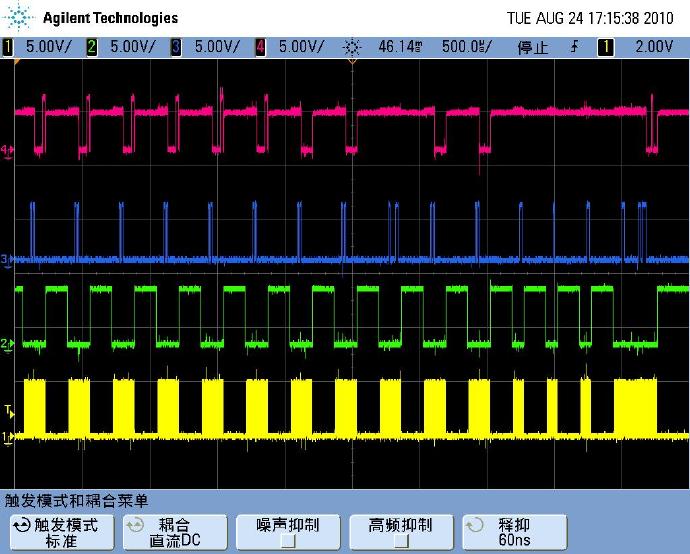

Infineon SPI 读写AT25128和MC95080的波形图，费劲周折，终于大功告成，这是调试中期的测试截图（含冗余信息，但不影响时序分析）~~感觉利用智能SPI口的驱动开发起来还不如模拟SPI的容易开发，不过还是有很多优势：一般而言CS和CLK都是自动加载的，不需要用户手动控制。
