人群定位是人群分析中的1个子任务，其目的是预测每个实例的位置。传统的基于密度的方法只能进行粗略预测，而基于分割/检测的方法无法处理极其密集的场景和大范围尺度变化的人群。为此，提出一种用于人群定位的端到端且简单的框架，称为独立实例图分割（Independent Instance Map segmentation，IIM）。

论文：https://arxiv.org/abs/2012.04164

代码：https://github.com/taohan10200/IIM

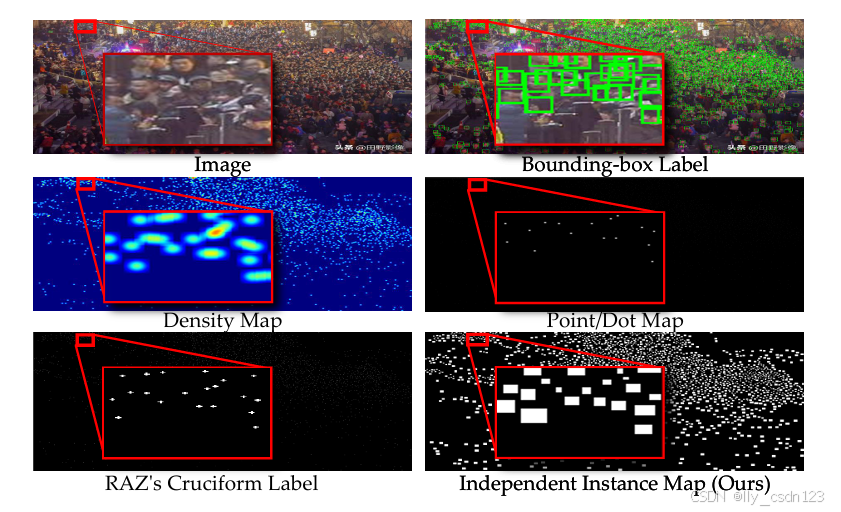

下图显示4种传统标签和所提出的IIM标签。IIM具有更好的独立性和规模。

一. 方法

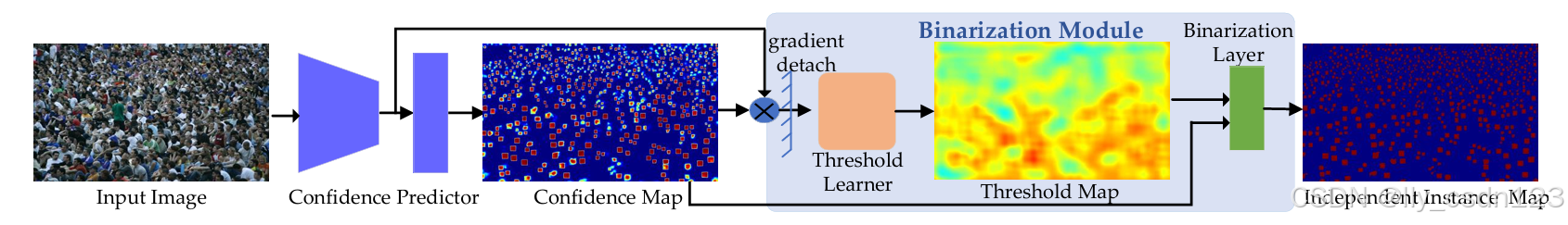

IIM的人群定位框架如下图所示。

首先，利用Confidence Predictor 预测给定图片人群区域的置信度。然后，Binarization Module将置信图输出为二值图。最后，检测分割图中的连通分量以输出包括头部中心的框。

1.Confidence Predictor

有2种流行的网络被用作置信度预测器（CP）。

•VGG-16+FPN：使用VGG-16作为主干，并利用特征金字塔网络FPN来编码多尺度特征。

•HRNet-W48：1种高分辨率网络，具有强大的特征表示能力。

2.Threshold Encoder

提出2种方案来对CP的输出进行二值化：图像级和像素级二值化模块（简称“IBM”和“PBM”）。

•IBM：应用 1 × 1 卷积层和全局平均池化 (GAP) 来输出单个值作为二值化层的可学习阈值。

•PBM：不同尺度的头部的置信度分布有很大不同。利用PBM产生像素级阈值图。具体配置如下： Conv：3×3，PReLU；Conv： 3×3，PReLU；Conv：3×3，PReLU；Avgpool： 15×15； Conv：1×1，Avgpool：15×15， Sigmoid。为了覆盖较大的空间感受野并节省内存，将输入特征的大小调整为原始大小的 1/8。此外，在最后2个卷积层之后，应用步长为1的 15×15平均池化来平滑输出。

为了避免网络波动，限制Sigmoid激活函数的输出范围。提出压缩Sigmoid，将输出约束在（0.2，0.7）之间，其公式为：

3.Binarization Module

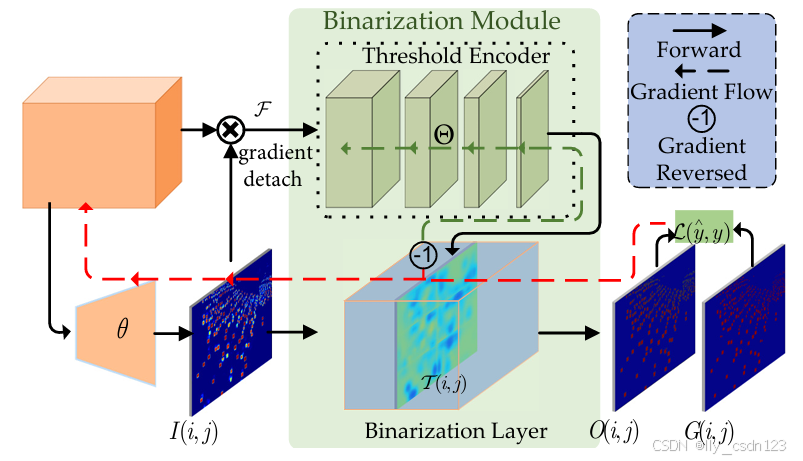

：为了根据图像内容进行阈值更新，进一步提出了二值化模块（Binarization Module，BM），该模块由Threshold Encoder 和Binarization Layer组成。前者对图像的特征图进行编码并生成单个值或图。后者利用该值/图对置信图进行二值化并输出实例图。

根据特征图 $F\epsilon \mathbb{R}^{H\times W\times C}$ （通常从主干网络中提取）输出置信图 I 的阈值预测。

特征F可以通过参数为θ的阈值编码器映射到阈值T。

阈值T可以有2种形式，可以是标量或大小与输入I相同的矩阵。这2种阈值表达方式分别对应了固定阈值与逐像素级阈值。固定阈值对于1张图片为固定标量值，像素级阈值对于每1个像素点处具有不同的阈值。

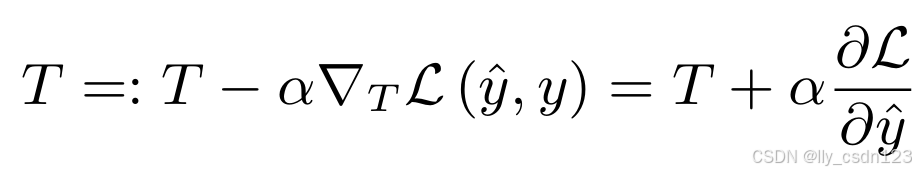

对于示意图来说，存在用于二值化层的2个输入：欠分割图像I和阈值T。阈值学习器threshold learner 中的参数 θ 可以通过梯度下降来优化，如下所示：

其中β是阈值编码器的学习率。假设输入 I 由置信预测器confidence predictor（参数 θ）输出，则 θ 更新公式如下：

上面2个公式表明：阈值编码器和置信度预测器起着相反的作用。置信度编码器希望使目标区域具有较高的置信度，而背景区域具有较低的置信度。阈值学习器力求使目标区域具有低阈值，而背景区域具有高阈值。通过这种方式，可以尽可能地过滤背景噪声，并且可以保留低置信度前景（例如微小尺度和大规模头部）进行定位。由于这2个任务是对抗的，因此在主干和阈值学习器之间添加梯度分离操作。

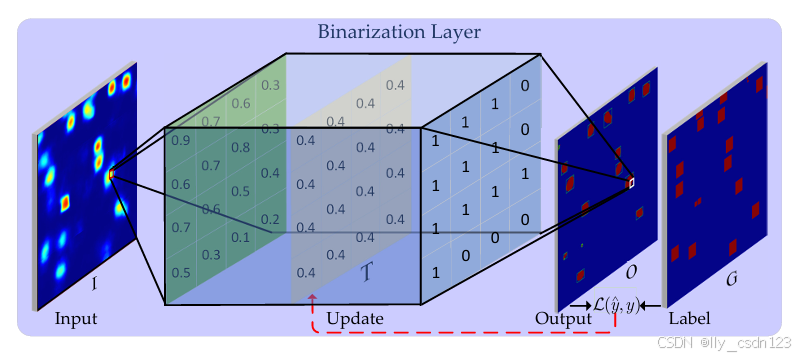

4.Binarization Layer

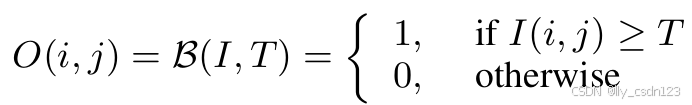

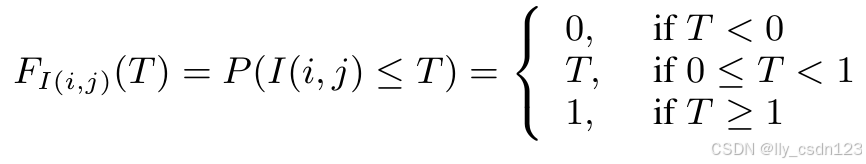

：给定输入 $I\epsilon \mathbb{R}^{H\times W }$ ，其中的每个像素范围是[0,1]；对应的目标2值图像 $G\epsilon \mathbb{R}^{H\times W }$ ，值为0或1。Binarization Layer的目标是学习1个阈值T对输入图像进行分割，使其输出图像O尽可能接近目标图像G。
