MPLS/BGP Learning Notes

VN网络的特点：

1. 使用共享的公共网络环境实现各私网的连接；
2. 不同的私有网络之间相互不可见。

使用BGP在服务提供商骨干网络上发布VN路由，使用MPLS在服务提供商骨干网上转发VN报文。

网络结构

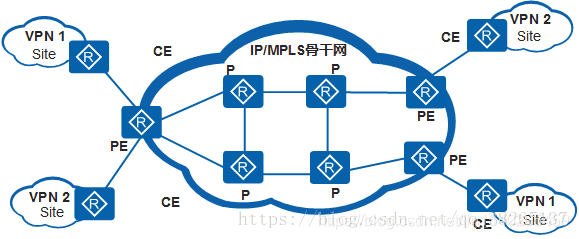

BGP/MPLS IP VN模型

• CE（Customer Edge）：用户网络边缘设备，有接口直接与服务提供商网络相连。CE可以是路由器或交换机，也可以是一台主机。通常情况下，CE“感知”不到VN的存在，也不需要支持MPLS。
• PE（Provider Edge）：服务提供商网络的边缘设备，与CE直接相连。在MPLS网络中，对VN的所有处理都发生在PE上，对PE性能要求较高。
• P（Provider）：服务提供商网络中的骨干设备，不与CE直接相连。P设备只需要具备基本MPLS转发能力，不维护VN信息。

地址空间重叠：

VN是一种私有网络，不同的VN独立管理自己的地址范围，也称为地址空间（address space）。不同VN的地址空间可能会在一定范围内重合，例如，VN1和VN2都使用10.110.10.0/24网段地址，这就发生了地址空间的重叠（address spaces overlapping）。

问题讨论：

1. PE设备怎么区分不同VN客户的相同路由？
2. 冲突路由在公网传播时，接收端PE如何正确导入VN客户路由？
3. PE设备收到IP数据包后，如何正确的发送给目的VN客户？

BGP的优点提供了思路：

1. 公网的VN路由数量庞大，BGP是唯一支持大量路由的协议
2. BGP的报文基于TLV的结构，便于扩展
3. BGP可以承载附加在路由后面的任何信息，并作为可选属性传递给其他邻居

难点迎刃而解：

1. 本地路由冲突问题：可以通过在同一台PE设备上为不同的VN建立单独的路由，这样冲突的路由就被隔离开来
2. 在路由传递过程中，为不同的VN路由添加不同的标识，以示区别。这些标识可作为BGP属性传递
3. 由于IP报文不可更改，可以在IP报文头前加一些路由信息。由始发路由器打上标记，接收路由器在收到带标记的数据包时，根据标记转发给正确的VN

工作原理

• 共享PE设备上实现重叠路由的隔离就是在PE设备上将来自每个VN的路由放入自己对应的VN Routing Table 中，每个VN Routing Table 只记录对应VN中学来的路由，就像是专用PE一样。这个VN Routing Table 称谓 VRF，即VN路由转发表
• 每个VRF都需要对应一个VN instance ，VN用户对应接口绑定到VN instance 中
• 对于每个PE，可以维护一个或多个VN instance，同时维护一个公网的路由表（全局路由表），多个VN instance实例相互独立且隔离

如何在网络传递过程中区分冲突路由？

• 将VN路由发布到全局路由表之前，使用一个全局唯一的标识和路由绑定，以区分冲突的私网路由。这个标识被称为RD(Route Distinguisher)
• RD即VN路由标识符，由8字节组成，配置时同一PE设备上分配给每个VN的RD必须唯一
• RD用于区分使用相同地址空间的IPv4前缀，增加了RD的IPv4地址称为VN-IPv4地址（即VNv4地址）
• 运营商设备采用BGP协议作为承载VN路由的协议，并将BGP协议进行了扩展，称为MP-BGP（Multiprotocol Extensions for BGP-4）。PE从CE接收到客户的IPv4私网路由后，将客户的私网路由添加各种标识信息后变为VNv4路由放入MP-BGP路由表中，并通过MP-BGP协议在公网上传递。

Hub-Spoke场景中VPN路由的引入问题：

• RD不能解决VN路由正确引入VN的问题
• 我们需要一种类似于Tag的标识，这个标识人工分配，发送端PE发送时打上标识，接收端PE收到后，根据需要将带有相应标识的路由引入VN
• RT属性用于将路由正确引入VN，有两类VN Target 属性，Import Target 和 Export Target，分别用于VN路由的导出和导入
• RT（Route Target）封装在BGP的扩展Community属性中，在路由传递过程中作为可选可传递属性进行传递
• RT的本质是每个VRF表达自己的路由取舍及喜好的属性
  • Export Target：本端的路由在导出VRF，转变为VNv4的路由时，标记该属性
  • Import Target：对端收到路由时，检查其Export Target属性。当此属性与PE上某个VN实例的Import Target 匹配时，PE就把路由加入到该VN实例中

工作过程：

MPLS VN的工作过程分为两部分：

• MPLS VN路由的传递过程
• MPLS VN路由的转发过程

MPLS VN路由的传递过程分为四个阶段：

• CE与PE之间的路由交换
  • CE与PE之间可以通过静态路由协议交换路由信息，也可以通过动态路由协议（如：RIP、OSPF、ISIS、BGP等）交换路由信息
• VRF路由注入MP-BGP的过程
  • VRF中的IPv4路由被添加上RD、RT与标签信息成为VNv4的路由放入到MP-BGP的路由表中，通过MP-BGP协议在PE设备之间交换路由信息
• 公网标签的分配过程
  • MPLS协议在运营商网络分配公网标签，建立标签隧道，实现私网数据在公网上的转发
  • PE之间运行的MP-BGP协议为VN路由分配私网标签，PE设备根据私网标签将数据正确转发给相应的VN
  • 运营商的骨干网络中的PE设备与P设备，需要运行IGP协议使运营商网络中的路由可达
  • PE设备与P设备需要运行LDP协议，动态分配标签，以建立标签隧道
• MP-BGP路由注入VRF的过程
  • PE2在接收到PE1发送的VNv4路由后将检查路由的扩展团体属性，将携带的Export Target值与本端VN的Import Target值比较，数值相同则将路由引入VN的路由表，实现路由的正确引入

MPLS VN的数据转发过程分为三个步骤：

• CE设备到PE设备的数据转发
  • 数据从CE1转发给PE1，PE1收到数据包后，查找本地VN1的路由表，发现数据包需要进行标签转发，分配的私网标签为1027，到达目标地址的下一跳为PE2
  • PE1通过查找LFIB表，发现到达PE2被分配的公网标签为1030，出接口为G0/0/0，PE1将数据包进行MPLS封装，内层为1027，外层为1030，从G0/0/0转发出去
• 公网设备上的数据转发
  • 数据包在公网上转发时，通过MPLS协议已建立好的标签隧道将数据报文转发到PE2。转发过程中只改变公网标签
  • P设备收到数据包后，查找LFIB表，进标签为1030的数据包，对应的出标签为3，即将公网标签剥离后，将数据包发送给PE2，PE2收到的是只有内层私网标签的数据包
• PE设备到CE设备的数据转发
  • PE2收到剥离公网标签的数据包后，根据私网标签查找转发数据包的下一跳，将数据包正确发送给相应的VN用户
  • PE2收到只有一层标签的数据包，查找标签表，发现标签为1027的数据包对应的下一跳为CE2,于是PE2将数据包剥离私网标签，进行IP封装，查找出接口，将数据包发送给CE2处理

至此数据包到达正确的目标用户
