AD rule

于 2021-04-05 21:58:54 发布
阅读量1.3k 收藏 6
点赞数
分类专栏： PCB
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/lljss1980/article/details/115449334
版权

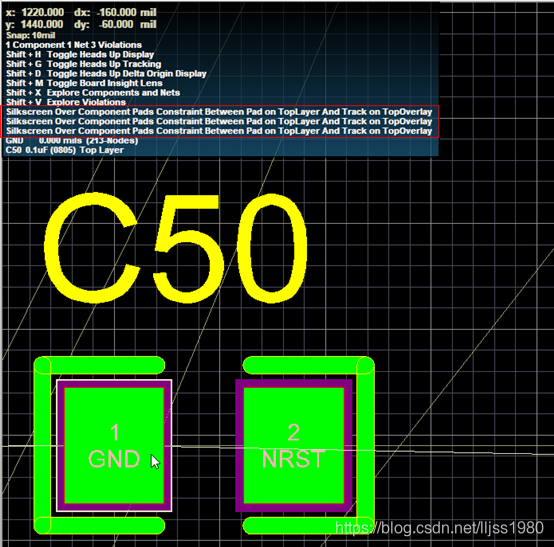

1. 丝印与焊盘之间间距规则

在这里插入图片描述

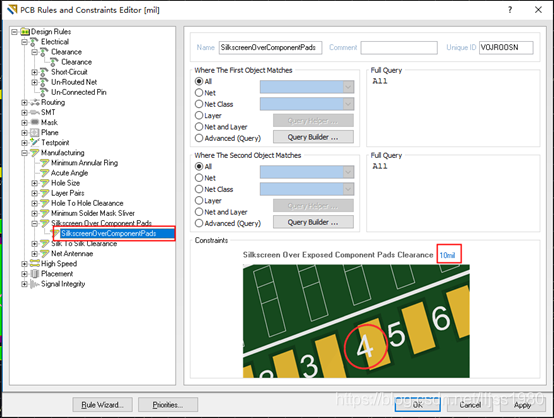

Silkscreen Over Component Pads Constraint（丝印与焊盘）：改为1mil
在这里插入图片描述

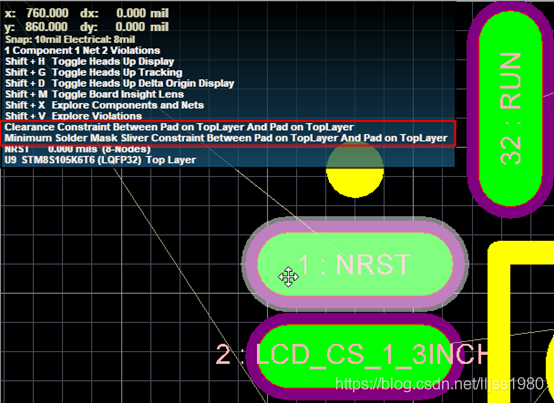

2. 焊盘与焊盘之间间距规则

在这里插入图片描述

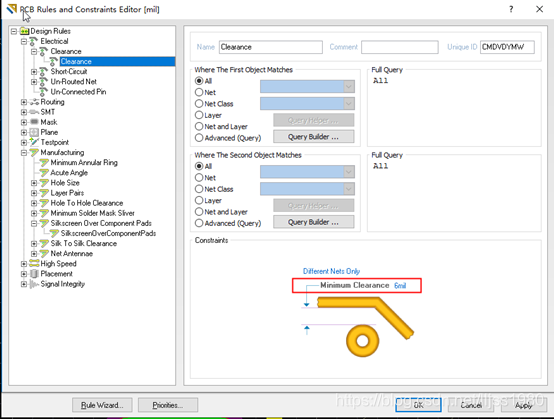

Minimum Clearance（最小间距）：10mil改为6mil或更小
在这里插入图片描述

3. 阻焊之间间距规则

Minimum Solder Mask Sliver：10mil改为1mil
在这里插入图片描述

4. 丝印与丝印之间间距规则

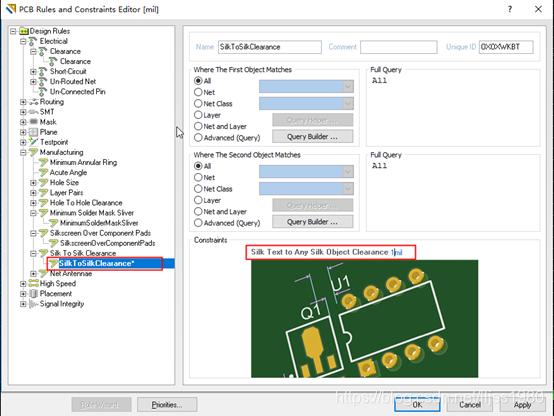

Silk To Silk Clearance Constraint：改为1mil
在这里插入图片描述
