RenderMonkey学习记录2-RT

配合食用链接
发现了《Shaders for Game Programmers and Artists》这本使用RenderMonkey的初学者入门书籍，搜索发现原来优快云上已经有大佬的教程了，就不重复写了，参考食用链接，配合代码，补全一些以下细节。

//VS
float4x4 matViewProjection;
float viewport_inv_width;
float viewport_inv_hight;
struct VS_INTPUT
{
   float4 Position : POSITION0;
   float2 Texcor : TEXCOORD0;
};
VS_OUTPUT vs_main( VS_INTPUT Input)
{
   VS_OUTPUT Output;
   Output.Position =float4 (Input.Position.xy,0,1);//输出位置
   Output.Texcor.x =0.5*(1+Output.Position.x-viewport_inv_width);
   Output.Texcor.y =0.5*(1+Output.Position.y-viewport_inv_width);
   return( Output );
}

//PS
sampler Texture0;
struct PS_INTPUT
{
   float2 Texcor : TEXCOORD0;
};
float4 ps_main(PS_INTPUT Input) : COLOR0
{
   float4 RenderTex= tex2D (Texture0,Input.Texcor);
   return  RenderTex;
}

关于VS中屏幕坐标和纹理坐标的关系!

因为我们将使用面片作为屏幕的呈现，也就是说将前面两张渲染的纹理叠加成为一张A，而这张A将作为Pass3中面片的纹理，然后将这张面片移动到与屏幕一致。

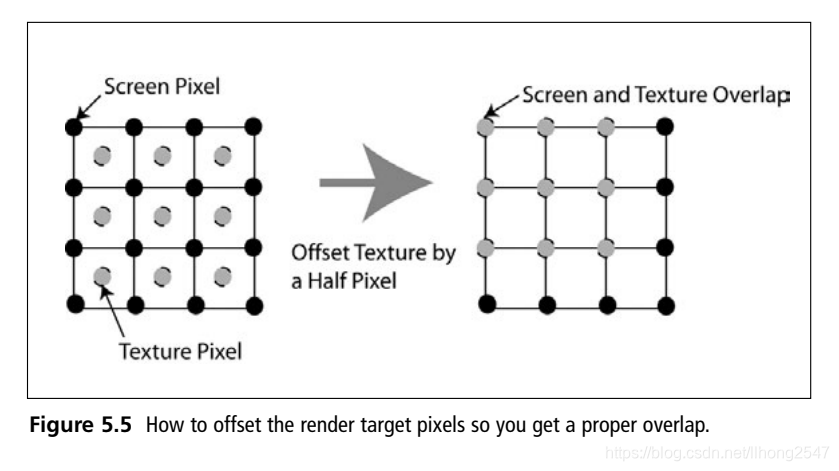

如下图
在这里插入图片描述

屏幕像素坐标位于屏幕的顶点，
纹理像素坐标位于纹理的中心

屏幕坐标顶点左上角在（-1,1,0）
纹理坐标顶点左上角在（0,1）
首先将纹理坐标移动到屏幕坐标
纹理坐标X=1+屏幕坐标X；
纹理坐标Y=1-屏幕坐标Y；
然后对其像素，屏幕坐标XY缩小一半。

最后的built-in 变量viewport_inv_Width和viewport_inv_High可以用来适当地偏移纹理（也可不加，只是为了更好的在外部调节）

Output.Texcor.x =0.5*(1+Output.Position.x-viewport_inv_width);
Output.Texcor.y =0.5*(1-Output.Position.y-viewport_inv_width);

注意：

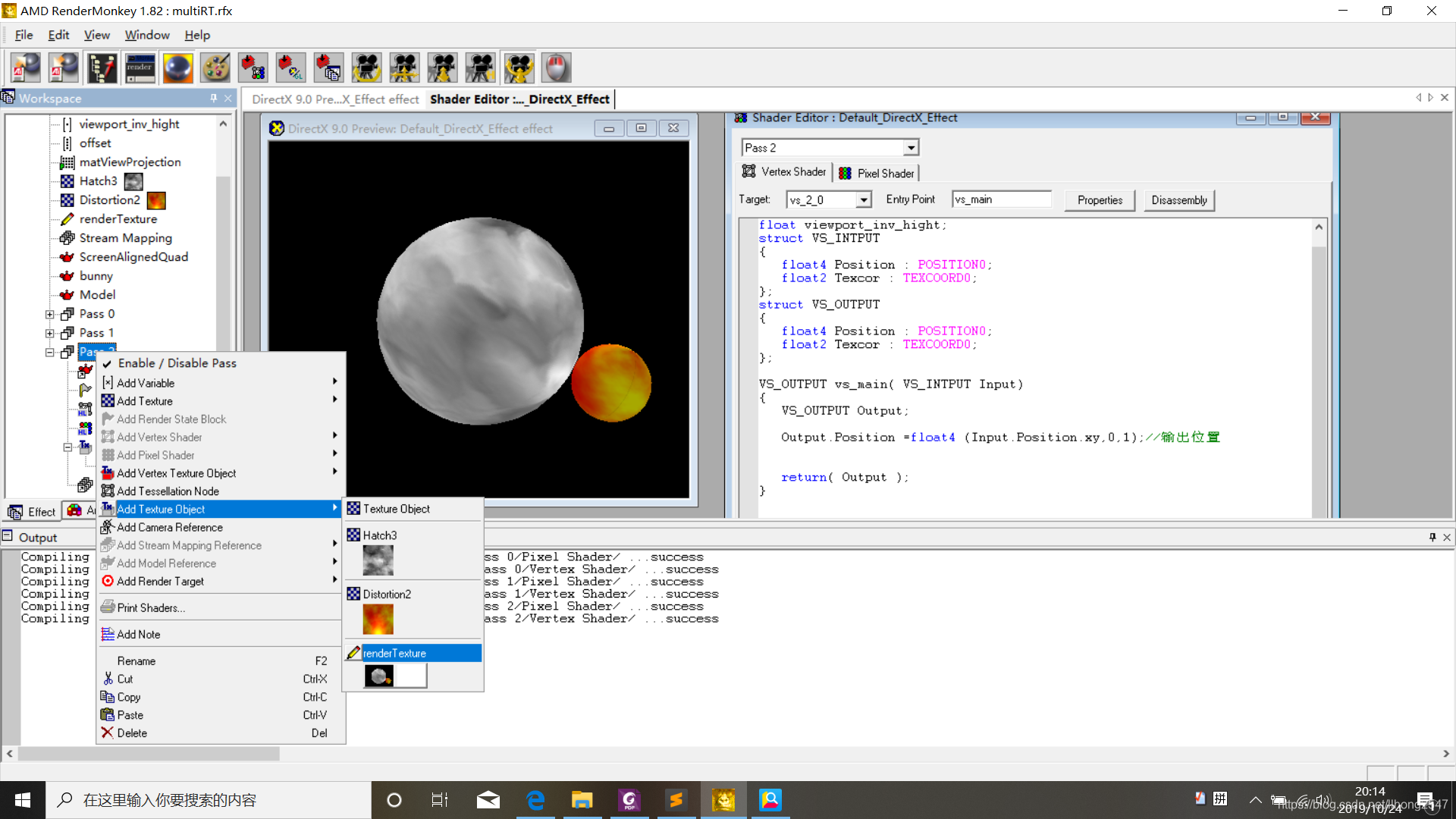

最后的Pass3使用的texture是render的texture
在这里插入图片描述
