对于一个Android开发来说，不管你有多不喜欢自定义控件，你都得和她谈一场恋爱。所以我主动谈了这场很费脑子的恋爱，因为阅读源码的能力不好，在寻根抛底的找线索的过程中，搞得反胃，不过最后还是把来龙去脉都捋了一遍。当然今天的角不是常用且高效的组合型自定义控件，而是纯粹绘制出来的View或者重新定义规则的一个ViewGroup。

简述1：启动Activity的时候会创建一个PhoneWindow和DectorView，并将DectorView放进PhoneWindow中。这个DectorView（继承FrameLayout的控件View）的资源布局是根据Theme来确定的，这个布局一般是LinearLayout的上下布局，上面是一个title标题栏，下面是一个content的内容栏。我们一般在onCreate中的setContentView（resID）,就是往这个内容栏里面放布局。

简述2：DectorView和PhoneWindow都有了，布局也setContentView了。那么是谁启动的测量，布局，绘制这些绘制流程的呢？答案是ViewRootImp这个类。还是简单的捋一捋吧：

1.ActivityThread收到RESUME_ACTIVITY消息，执行handleResumeActivity（）方法：将DectorView添加进Window中。

      代码： wm.addView(decor, l);

2.然后会在WindowManagerGlobal类中调用addView方法：创建ViewrootImp，并将DectorView传进去。

    root = new ViewRootImpl(view.getContext(), display);

    root.setView(view, wparams, panelParentView);

3.然后在ViewRootImp的setView中触发requestLayout（）方法，并执行scheduleTraversals（）；

     @Override
      public void requestLayout() {
         if (!mHandlingLayoutInLayoutRequest) {
           checkThread();
            mLayoutRequested = true;
            scheduleTraversals();
        }
     }

4.然后scheduleTraversals（）这个方法就是发送一个消息去执行一个线程，这个线程中便是真正开启执行测量，最终调用的是performTraversals方法：

   final class TraversalRunnable implements Runnable {
        @Override
        public void run() {
            doTraversal();
        }
    }

   void doTraversal() {
       if (mTraversalScheduled) {
            mTraversalScheduled = false;
            mHandler.getLooper().getQueue().removeSyncBarrier(mTraversalBarrier);

            if (mProfile) {
                Debug.startMethodTracing("ViewAncestor");
            }

            performTraversals();

            if (mProfile) {
               Debug.stopMethodTracing();
               mProfile = false;
            }
        }
    }

5.然后在这个方法里面调用测量布局绘制图这些方法。performMeasure（） performLayout（） performDraw();

上面说了这么多就是为了更好的理解这个流程，而不至于一头雾水的留下为啥会调用这些方法，谁最先开启的这些方法等等有头无尾的疑问。

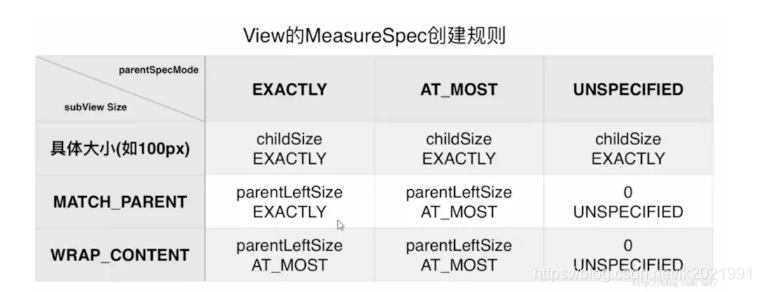

简述3：MeasureSpec是Mode和Size共同产生的一个值，32位。前两位是Mode模式，后面30位才是View实实在在的尺寸值。一般情况下一个View或者说ViewGroup的MeasureSpec是由父类ViewGroup和自己共同决定的。如下图：

1. EXACTLY ：这个模式，精确模式，就是我能确定了它的具体值了。

a.给View 设置了具体的值，100dp 200dp 等

b.match_parenter:填充父窗体意思。如果父窗体是EXACTLY模式，即是一个确定的，那这个View就和他爹一样大。

2. AT_MOST ：这个模式代表最大不超过某个值的模式。wrap_content.。自适应大小，但是最大不超过他爹的最大值。

3. UNSPECIFIED：父容器不对View有任何限制，给它想要的任何尺寸。一般用于系统内部，表示一种测量状态。

一：测量

1. ViewRootImp进行测量的初始 performTraversals（）此方法，这里面我们测量了根布局DectorView的宽和高childWidthMeasureSpec 和 childHeightMeasureSpec ，需要注意的是Dedctorview就是老祖宗，没有爹的限制，自己是啥就是啥。而实际上他的宽高都是match_parent。所以就是EXACTLY+屏幕的尺寸。

对应的源码是：

     int childWidthMeasureSpec = getRootMeasureSpec(mWidth, lp.width);
     int childHeightMeasureSpec = getRootMeasureSpec(mHeight, lp.height);

2. 然后

----->  performMeasure(childWidthMeasureSpec, childHeightMeasureSpec);
----->  mView.measure(childWidthMeasureSpec, childHeightMeasureSpec);
----->  onMeasure(widthMeasureSpec, heightMeasureSpec);

3. onMeasure(widthMeasureSpec, heightMeasureSpec)：首先判断这个View是否重写了onMeasure方法，如果重写了则调用重写的，否则就调用View.java 的。这个方法View.java有，但是ViewGroup.java是没有的，因为继承他的自定义控件是一个容器，所以他的大小与子View的排列有关。因此继承ViewGroup 的自定义控件需要自己重写onMeasure来重新定义子View在其内部的排列规则。虽然View.java是有onMeasure方法，但是自己绘制的自定义View，他默认不处理padding设置的值，另外AT_MOST和MATCH_PARENT模式得到的尺寸是一样的，所以一般也是需要重写onmeasure()方法。下面我们就先看看View.java中的onMeasure()的源码
